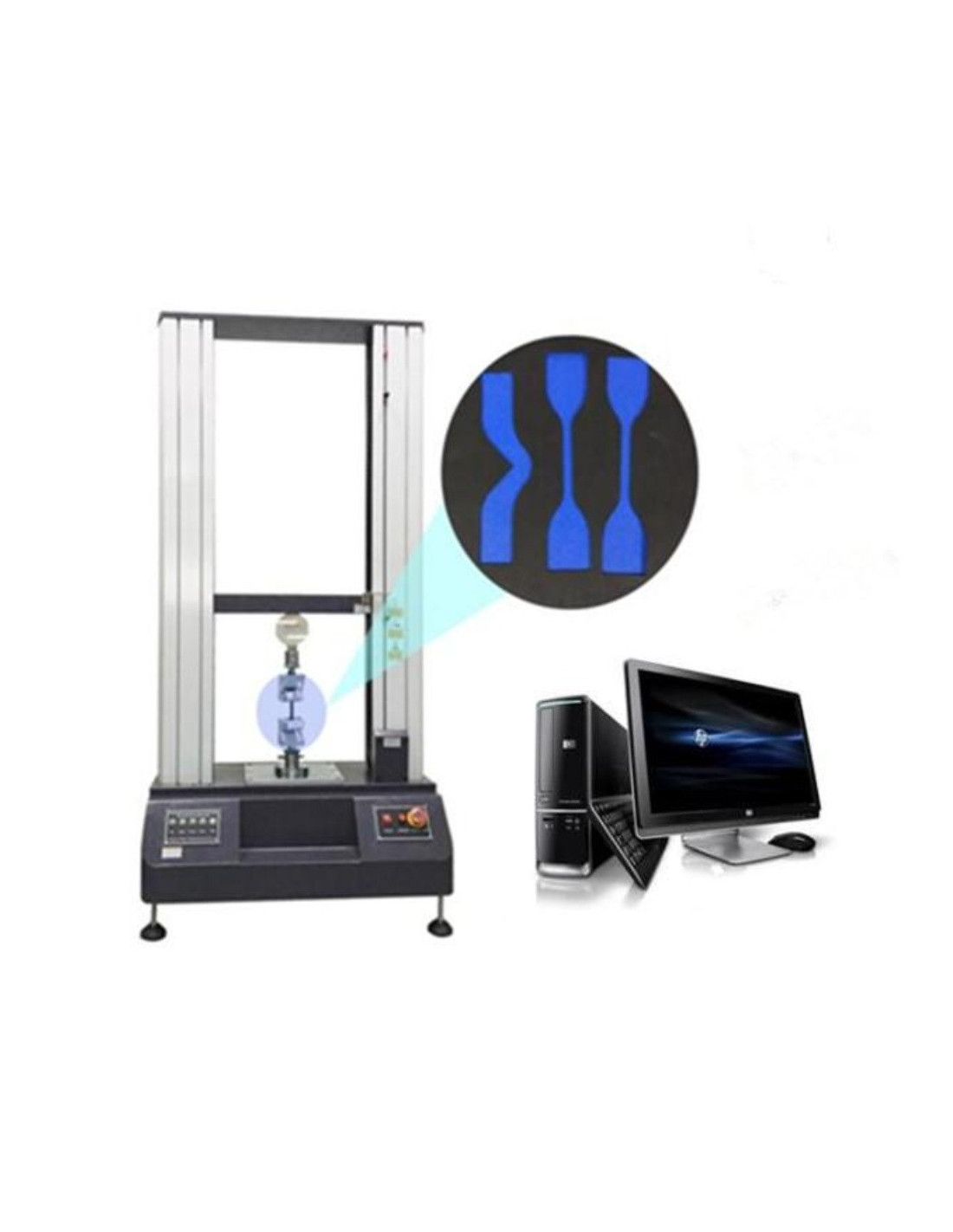

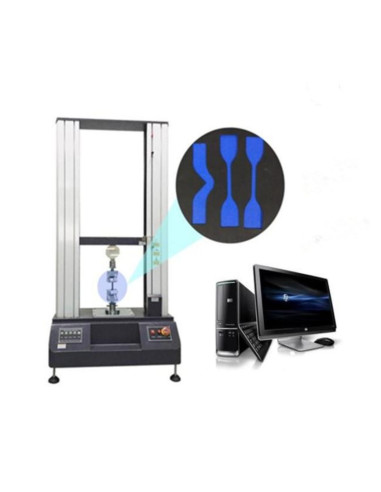

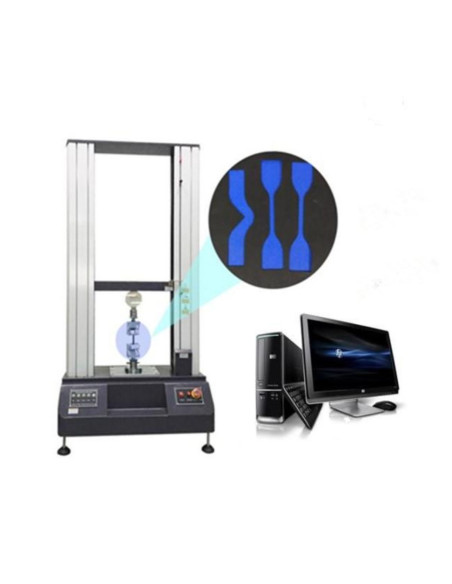

UTM-1004B Máquina Universal de Ensaio 20KN
Máquina universal de ensaio de 20KN para materiais com grande deformação, controlo servo, medição precisa de carga e deslocamento e análise avançada por software.
Resumo do equipamento
A UTM-1004B 20KN Universal Testing Machine combina tecnologia eletrónica e transmissão mecânica para oferecer velocidade de carga precisa, ampla gama de medição de força, elevada sensibilidade em carga e deslocamento e suporte para ensaios a velocidade constante tanto em carga como em deslocamento. É especialmente adequada para controlo de qualidade em linhas de produção e para materiais metálicos e não metálicos com cargas inferiores a 2 toneladas.
Funções principais
A máquina foi concebida para materiais flexíveis com grande deformação, como borracha, plásticos e couro, permitindo ensaios de tração, rasgo, força adesiva, peel e testes relacionados. Pode ser equipada com extensómetro de grande deformação especializado para medição de provetes com alta deformação.
Características principais
- Encoder fotoelétrico para medição do deslocamento.
- Controlador com microcomputador de chip único integrado para medição, controlo, cálculo e armazenamento.
- Cálculo automático de tensão, alongamento com extensómetro, resistência à tração, módulo elástico e resultados estatísticos.
- Registo automático do ponto máximo, ponto de rutura, pontos designados e taxa de alongamento.
- Visualização por computador das curvas dinâmicas de ensaio e reanálise posterior com processamento gráfico e impressão de relatórios.
- Desempenho do produto a nível internacional avançado segundo o fabricante.
Funções do software
- Software modular compatível com normas GB, ASTM, DIN, JIS, BS e outras.
- Introdução reutilizável dos dados do produto com correção automática por fórmula para melhorar a precisão.
- Editor de relatórios duplo com suporte de saída Excel.
- Unidades intercambiáveis de força e comprimento.
- Otimização automática da escala gráfica e comparação de múltiplas curvas, incluindo carga-deslocamento, carga-tempo, deslocamento-tempo, tensão-deformação e extensão em dois pontos.
- Armazenamento automático ou manual dos resultados com cálculo de resistências, módulo, extensões e energia.
- Capacidade para exportar dados de ensaios anteriores.
Acessórios e itens de ensaio
Os acessórios padrão incluem livro de garantia de um ano, instruções de operação, conjunto de garras, software de ensaio, computador de marca e impressora a cores. Entre os ensaios típicos estão tensão de tração, resistência à tração, alongamento na rutura, tensão fixa, tensão na rutura, resistência ao rasgo, força em qualquer ponto, alongamento em qualquer ponto, força de extração e pico de força adesiva.
Especificações
- Modelo: UTM-1004B 20KN Universal Testing Machine.
- Carga máxima: 5KN, 10KN ou 20KN.
- Grau de precisão: 1% ou 0,5%.
- Gama efetiva de medição: de 0,2% a 100% para classe 1 e de 0,4% a 100% para classe 0,5.
- Precisão de medição: valor apresentado ±1% ou ±0,5%.
- Resolução do equipamento: carga máxima 1/200000 com resolução constante dentro e fora da gama.
- Sensor de carga: um sensor padrão com possibilidade de adicionar mais sensores.
- Largura efetiva de ensaio: 390 mm, ampliável de acordo com os requisitos do cliente.
- Curso efetivo de tração: 800 mm, 1000 mm ou 1200 mm, personalizável.
- Gama de velocidade de ensaio: 0,001 a 200 mm/min, 500 mm/min e opcional 1000 mm/min.
- Precisão da medição do deslocamento: tolerância ±0,5% ou ±0,2%.
- Sistema de deformação medido: vão mínimo de 10 mm, gama máxima de deformação de 800 mm; vãos alargados de 25 mm, 50 mm e 100 mm com gamas de deformação de 5 mm, 10 mm e 25 mm.
- Precisão da deformação medida: tolerância ±0,5% conforme a gama selecionada.
- Segurança: proteção eletrónica por limite.
- Movimento da plataforma: controlo rápido e lento de duas velocidades com jog.
- Retorno: manual ou automático para a posição inicial à velocidade máxima após o ensaio.
- Proteção contra sobrecarga: proteção automática a 10% de sobrecarga.
- Garras: um conjunto de garras de tração.
- Dimensões da máquina: 80 x 55 x 220 cm.
- Sistema de potência: motor servo AC Panasonic, driver e fuso de esferas de alta precisão.
- Alimentação: 220V, 50Hz.
- Potência: 0,4 kW conforme a exigência de força e seleção do motor.
