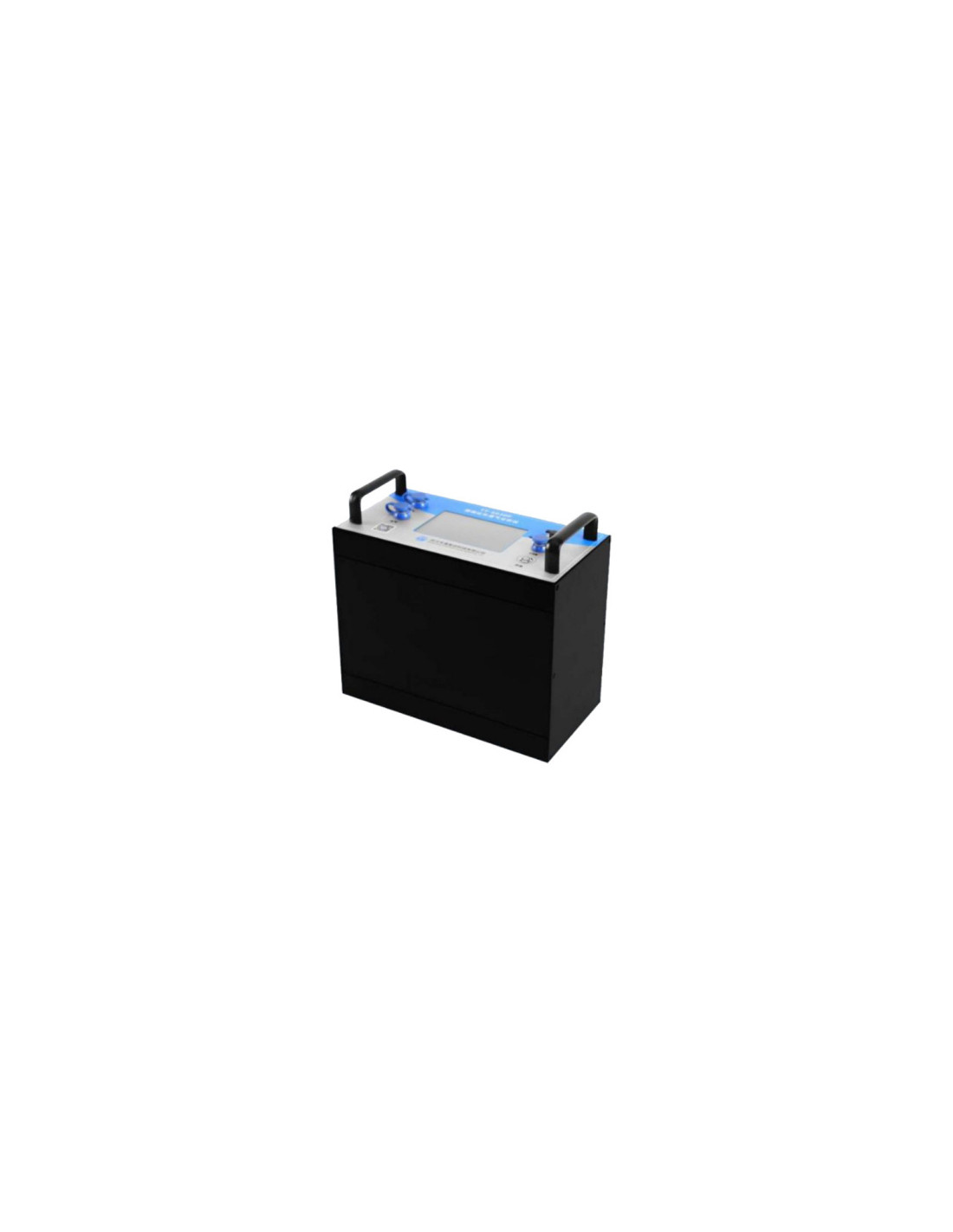

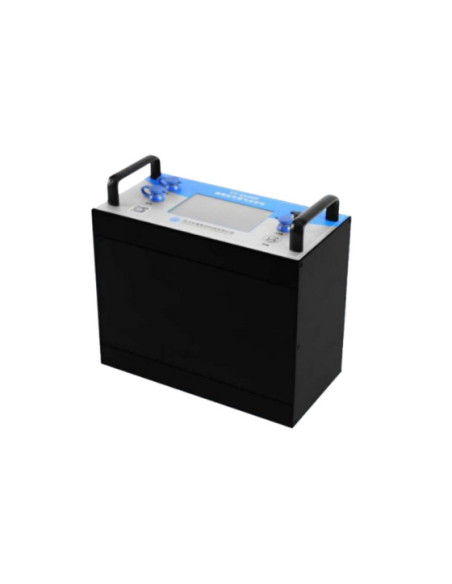

TY-6330P Analisador portátil de gás de síntese

O TY-6330P é um analisador portátil de gás de síntese concebido para medir em um único equipamento a concentração de CO, CO2, CH4 e CnHm opcional por tecnologia NDIR, a concentração de H2 por TCD e a concentração de O2 por ECD. O cálculo de BTU também está disponível.

Este analisador integra a medição simultânea de até seis componentes em uma única plataforma portátil. A faixa de medição pode ser personalizada conforme a necessidade da aplicação. Segundo o fabricante, o equipamento foi projetado para análise de syngas com resposta rápida e com um sistema dedicado de pré-tratamento para condicionar a amostra antes da entrada no analisador.

A unidade de pré-tratamento mostrada pelo fabricante pode incorporar um ou dois borbulhadores de água conforme a aplicação. A linha de pré-tratamento inclui entrada de gás por mangueira Ø6, borbulhador de água para lavagem e remoção de pó e alcatrão, filtro de carvão ativado para adsorver alcatrão residual, fixador do depurador e do filtro, filtro de gás para remover impurezas e separar vapor de água com precisão de filtragem de 1 μm, elemento filtrante substituível quando escurecido, rotâmetro para manter vazão em torno de 1 l/min e evitar danos ou desvios de medição, tampa superior para facilitar a troca da água ou do carvão ativado e saída por mangueira Ø6 para alimentar o analisador.

O fabricante também informa que a amostra é coletada da tubulação de processo, lavada em água para remover pó e alcatrão, passa por carvão ativado para reter resíduos, atravessa o filtro de gás para remoção de impurezas e umidade e então entra no analisador já condicionado. A linha de saída exaure o gás amostrado após a etapa de tratamento.
