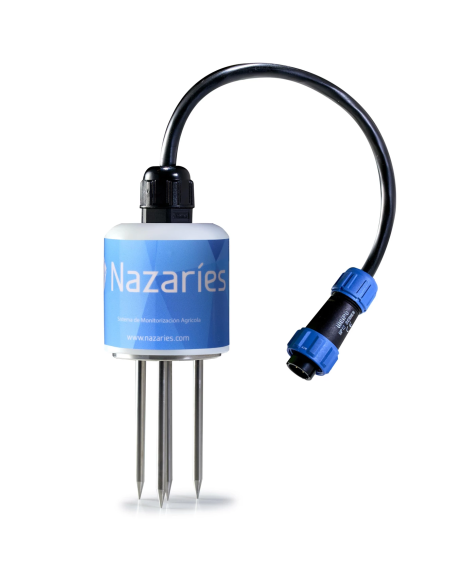

Sensor de Piso T / H / CE

O sensor do solo mede a temperatura do solo, a umidade do solo, a condutividade elétrica do solo, a permissividade dielétrica complexa do solo e a condutividade elétrica dos "poros da água" contidos no furo do solo. Tanto a condutividade do solo quanto a água dos poros são automaticamente compensadas pela temperatura.

O sensor de solo baseia suas medidas na física e no comportamento de uma onda de rádio eletromagnética refletida no solo. Com base na medição da impedância do solo através da refletometria no domínio da frequência, a sonda determina a permissividade dielétrica. A permissividade dielétrica complexa permite que o sensor calcule simultaneamente a umidade do solo e a condutividade elétrica do solo. O sensor usa uma frequência de 50 MHz, o que minimiza os efeitos de textura e salinidade, o que torna as medições precisas na maioria dos substratos hidropônicos.

A condutividade elétrica da "água dos poros" é calculada usando algoritmos baseados nos valores de umidade e condutividade elétrica do solo.

-

Componentes estruturais:

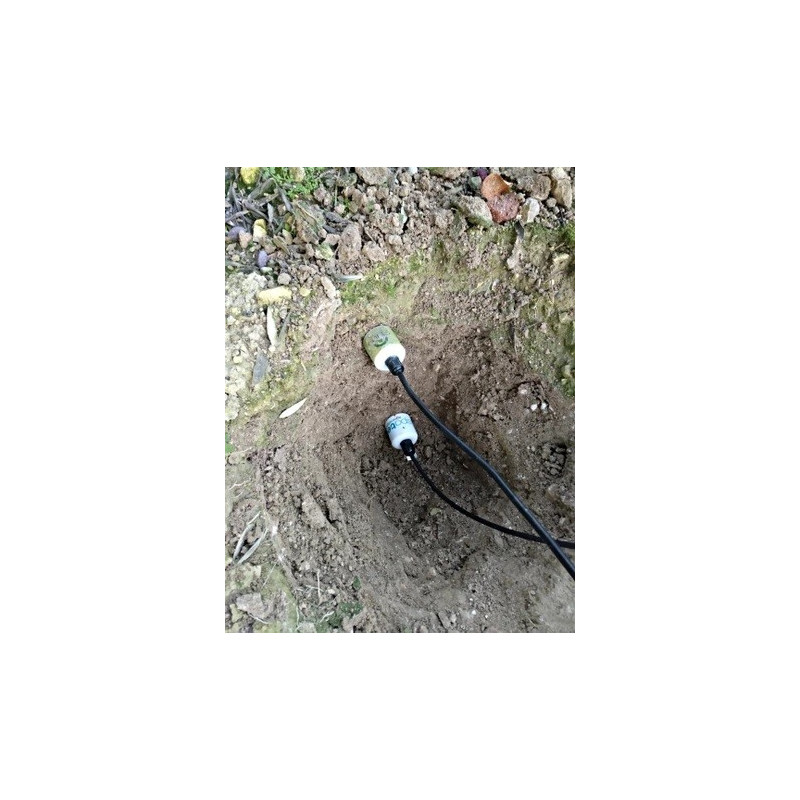

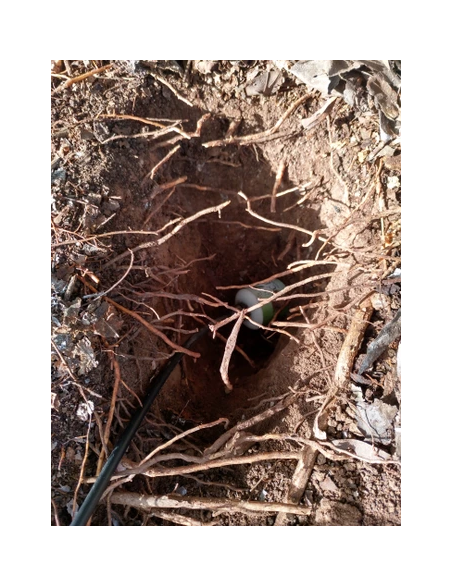

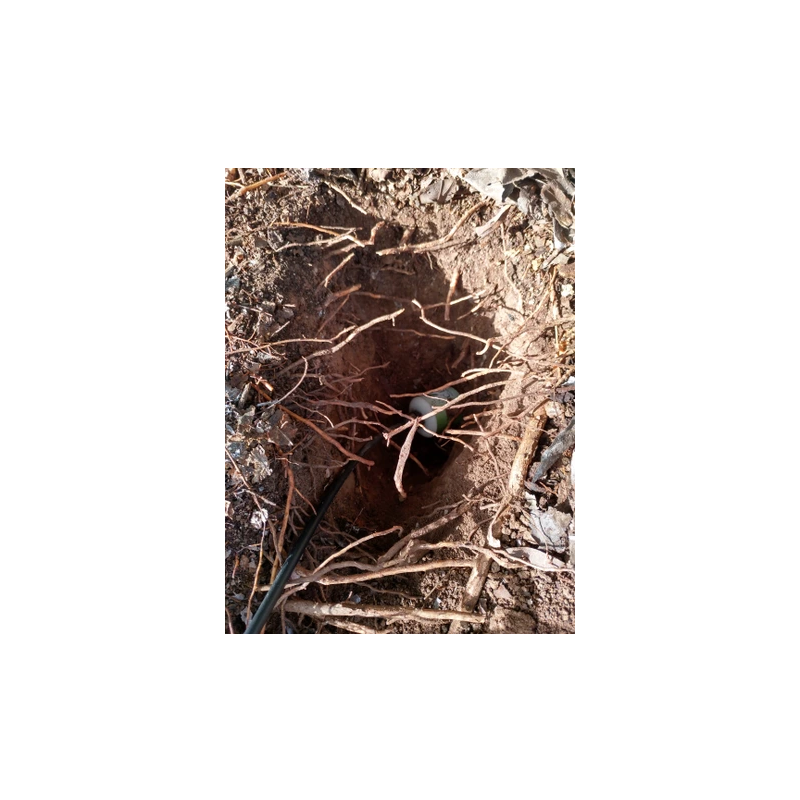

Este sensor foi projetado para permanecer enterrado por muitos anos no solo. A sonda consiste em três componentes principais:

·Conjunto de dentes de aço inoxidável de grau marinho.
·Nylon O invólucro externo é composto desse material.
·Resina epóxi. Ele fornece proteção eletrônica interna, além de um projeto de construção robusto para as sondas.

.

Comunicação do sensor de terra:

A sonda está disponível na versão digital RS-485. O sensor incorpora um microprocessador para processar as informações da sonda em dados úteis. Os dados são então transmitidos digitalmente para um instrumento receptor com comunicação RS-485. O formato de comunicação RS-485 possui dois cabos de dados e um protocolo de comunicação personalizado.
