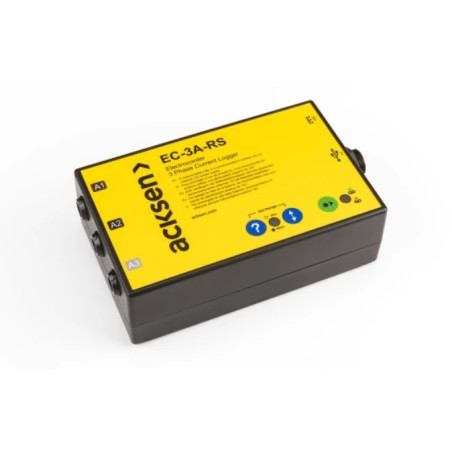

EC-3A-RS Gravador de Dados Trifásica de Corrente e Energia

Logger de análise ideal para auditorias de energia
A Electrocorder acessível é a melhor solução de valor para a realização de auditorias de sites, com ótimas ferramentas de análise e relatórios em nosso software livre. O nosso foco em fornecer um analisador de energia fácil de implantar com ferramentas de gerenciamento de equipamentos integradas ajuda a tornar o registro tão efetivo quanto possível. A instalação à prova de falsificação significa que os instaladores ou outros funcionários não podem alterar ou visualizar ocasionalmente os parâmetros de registro e invalidar os dados.

Projetado para registro livre de voltagem prolongado
Opera em baterias substituíveis por até 3 meses de registro livre de voltagem quando necessário, com entrada de alimentação externa opcional para vida prolongada. Robusto e confiável, com vedação ambiental IP65 como padrão!

Nunca perca dados com amostragem constante
A Amostragem constante garante que você nunca perca dados, com valores mínimos e máximos exibidos durante o período de média. Grava até 50 dias até o padrão EN50160. O período médio pode ser definido de 1 segundo a 60 minutos (301 dias). Muitos outros madeireiros só levarão instantâneos de dados, o que significa que você perde dados cruciais de tendências.

Padrão industrial
A Electrocorder é o líder do mercado em análise de energia e energia e diagnóstico de falhas, usado para solucionar e resolver reclamações de clientes por fornecedores de rede elétrica em toda a Europa, como Dalkia, SSE, Electricity North West, ESB Networks e NIE Networks. Fornecido em todo o mundo para empresas de serviços públicos, indústria e eletricidade. Acksen vem projetando e fabricando Power Quality Loggers desde 1994, usando nossos conhecimentos para fornecer equipamentos altamente robustos e confiáveis ​​- tanto que estamos preparados para oferecer uma garantia de vida gratuita em todos os nossos Loggers (condições aplicáveis).

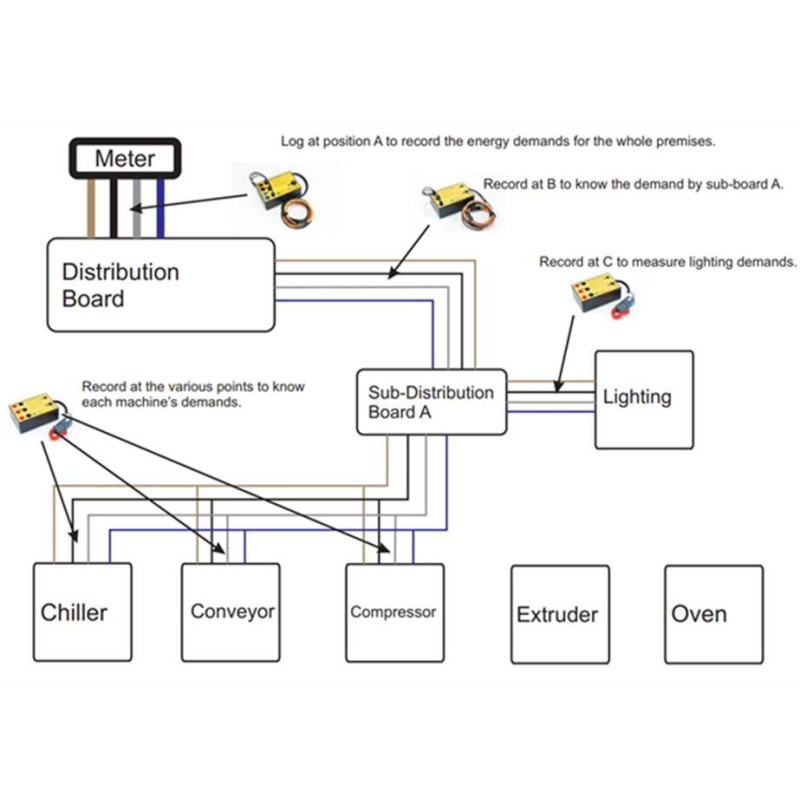

Perfeito para pesquisas de carga / Análise de carga de alimentador
O EC-3A-RS é usado por empresas de distribuição de energia, indústria pesada, gerenciamento de instalações, serviços elétricos ou de sites e engenheiros de manutenção para monitorar as variações de carregamento no site, ajudando-os a diagnosticar problemas relacionados ao problema, dimensionamento de transformadores e alimentadores. Ideal para coletar dados para fazer uma maleta para dividir o carregamento ou aumentar a capacidade do circuito. Disponível em variantes de 5kA ou 10kA a pedido de sites maiores!

Incluído com seu Energy Data Logger Kit
Tudo o que você precisa para operar está incluído - sem extras ocultos necessários!

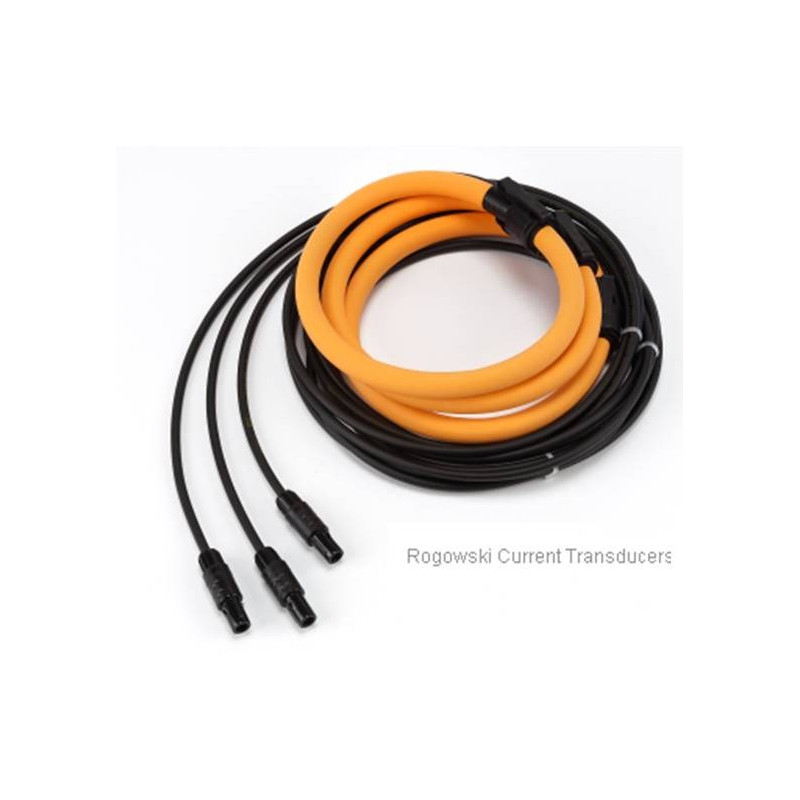

Electrocordem EC-3A-RS com 3 bobinas rogowski flexíveis
Cabo de download USB

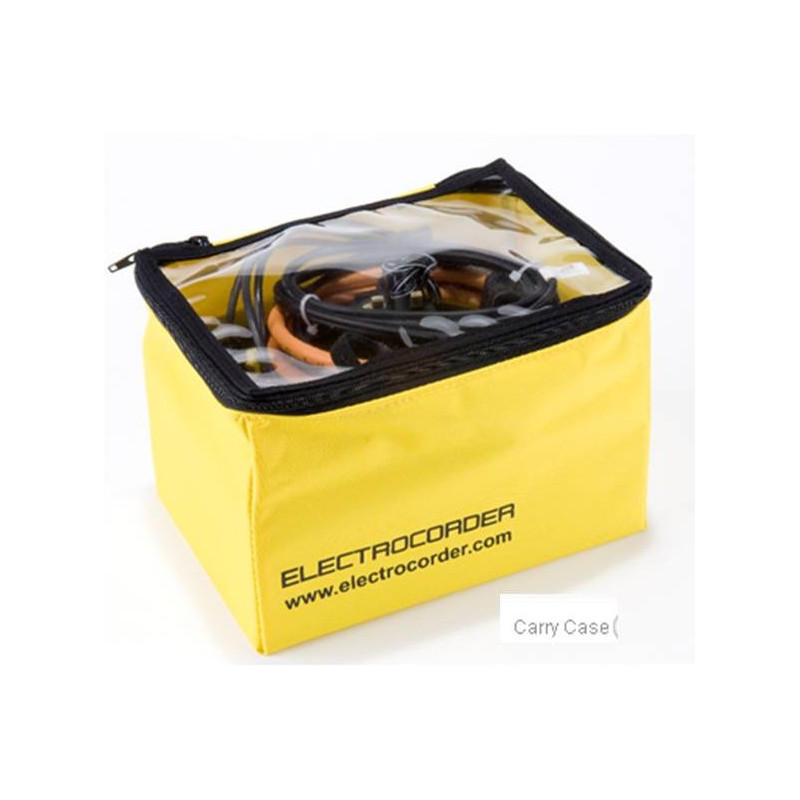

Estojo de transporte com zíper
Instruções para o usuário
Download grátis de software de análise

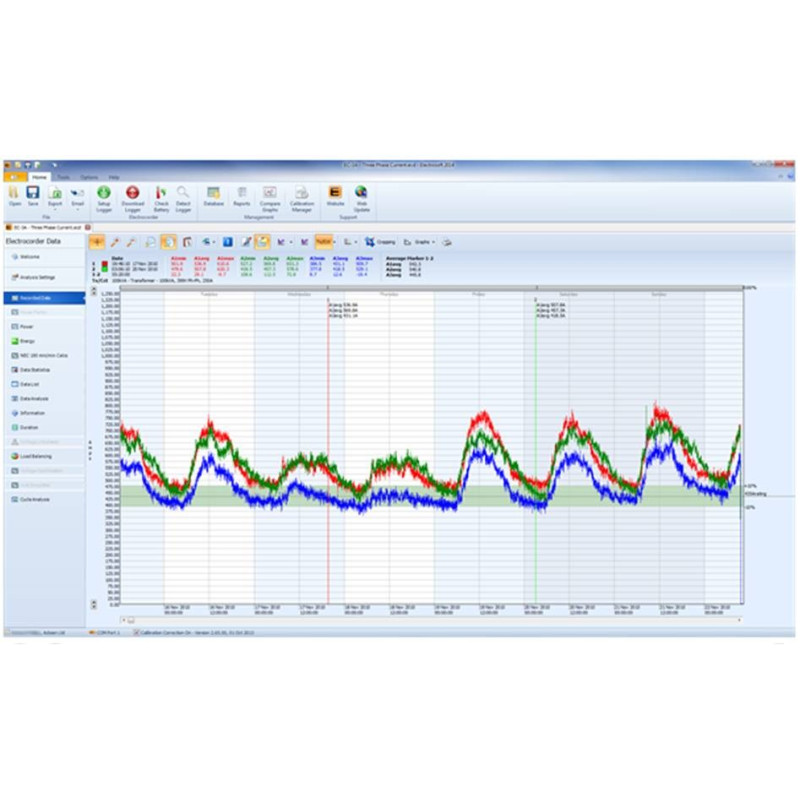

Software grátis para PC Electrosoft
O software Electrosoft gratuito (compatível com o Windows 10 para o XP) permite visualizar e ampliar gráficos atuais, de energia e de energia. Os dados podem ser exportados para o Microsoft Excel em um clique ou enviados por email para colegas. Uma ampla gama de relatórios de análise podem ser impressos ou salvos como arquivos PDF com o logotipo da sua empresa!

O Electrosoft inclui muitos outros recursos líderes do setor, como Estatísticas e balanceamento de carga, Análise de tarifas e custos com projeções anuais de CO2 e energia, Logger Management Database e ferramentas de Gerenciamento de Calibração.

O Electrosoft também inclui arquivos de amostra para que você possa baixar e experimentá-lo agora sem precisar de um registrador!

Canais de entrada:
3x Corrente (bobinas Rogowski flexíveis) - Média Real RMS, Mínima e Máxima
Freqüência: modelos de 50Hz ou 60Hz

Gamas:
400A ou 3kA (selecionado manualmente)

Dimensões e peso:
Logger: Métrico - 260x180x190mm e 2kg, Imperial / Inglês - 10 "x 7" x 8 "& 4lb
Rogowski Coil se encaixa em cabos de 140mm
Rogowski Dimensões da bobina: Comprimento do cabo 2m / 6'6 "Comprimento do sensor 450mm / 18" Diâmetro do sensor 145mm / 6 "

De Meio Ambiente:
Selagem: selado para IP65
Faixa de operação: -10C a + 40C ou + 14 ° F a + 104 ° F
Material do estojo: ABS

Conformidade com as normas:
CAT Rating: 1000V CAT III, 600V CAT IV
Gravação: EN50160: 1994

Precisão:
Corrente: ± 2% do intervalo, tipicamente (± 5% do intervalo fora de 10% -90% do intervalo selecionado)
Piso de leitura: 4A na gama 400A, 20A na faixa 3kA
Relógio de tempo: maior do que 0,001%

Fonte de energia:
As baterias são células primárias, 6 x 1.5V C-Cell Alkaline (IEC-LR14, ANSI / NEDA-14A), com tomada de entrada de 12Vdc para alimentação externa / bateria.

Duração da bateria:
Aprox. 3 meses de registro (baterias cheias)
A vida de registro é ilimitada com a fonte de alimentação externa ou estendida com bateria externa.

Medição / Gravação:
Período de gravação: 1 sec a 60 mins
Duração da gravação: 2 horas a 301 dias
Padrão de gravação: EN50160: 1994
Método de gravação: amostragem constante, 16 amostras por ciclo
Freqüência de amostragem: 800Hz a 50Hz ou 960Hz a 60Hz
Resolução de amostragem: 10 bits

Memória:
Tipo de memória: SEEPROM, não volátil
Capacidade da memória: 192kB (32.000 níveis atuais por canal)

Conformidade:
Emissões EN55022: 1994B, (EN50081-1: 1992).
Imunidade EN50082-2: 1995, de acordo com as disposições da Directiva EMC 89/336 / EEC.
Gravação std EN50160: 1994.LVD 72/23 / EEC em relação à EN60065. (IEC-61010).
Todos os modelos certificados (industrial leve, 3V / m).

Geral:
Código Harmonizado: 9030.39.01

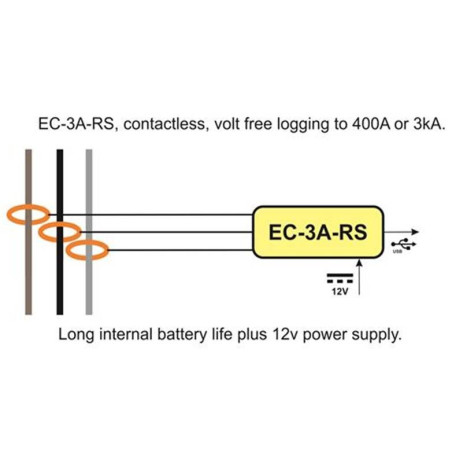

O EC-3A-RS é um registrador de dados de corrente trifásico que apenas precisa de suas 3 bobinas Rogowski flexíveis conectadas à sua entrada. Configure o Logger usando o software Electrosoft, então encaixe-o na placa de distribuição ou outro ponto que você vai medir.

Como nenhuma entrada de tensão é necessária, você pode caber facilmente como uma pessoa competente sem exigir necessariamente um eletricista ou engenheiro, e pode não exigir qualquer interrupção de energia. Uma vez que você está configurado, basta pressionar o botão Iniciar para iniciar o registro! O indicador de bordo pisca Verde ao iniciar.

Quando a gravação terminada do logger (ou você capturou dados suficientes!), Simplesmente desconecte-se do fornecimento, ligue-o ao seu PC e baixe as informações. O Electrosoft permitirá visualizar os dados imediatamente na tela e salvar ou exportar para análise posterior.

Para uma demonstração de como usar o registrador, observe nossa visão abaixo - observe que, no vídeo abaixo, o modelo usado é o precursor do CT-3A-RS que usa CTs em vez de bobinas Rogowski.

Electrosoft, para todos los Electrocorders

Electrosoft 2018 (v6.4.0 Build 0568) Requiere Microsoft Windows XP, Vista, 7, 8, 10 ó 2003/2008/2012 Server. Compatible con 32-bit and 64-bit versionesde Windows.

O software Electrosoft gratuito (compatível com o Windows 10 para o XP) permite visualizar e ampliar gráficos atuais, de energia e de energia. Os dados podem ser exportados para o Microsoft Excel em um clique ou enviados por email para colegas. Uma ampla gama de relatórios de análise podem ser impressos ou salvos como arquivos PDF com o logotipo da sua empresa!

O Electrosoft inclui muitos outros recursos líderes do setor, como Estatísticas e balanceamento de carga, Análise de tarifas e custos com projeções anuais de CO2 e energia, Logger Management Database e ferramentas de Gerenciamento de Calibração.

O Electrosoft também inclui arquivos de amostra para que você possa baixar e experimentá-lo agora sem precisar de um registrador!

Por favor, veja nosso breve vídeo abaixo para obter uma visão geral de como usar o Electrosoft com o seu Electrocorder.
