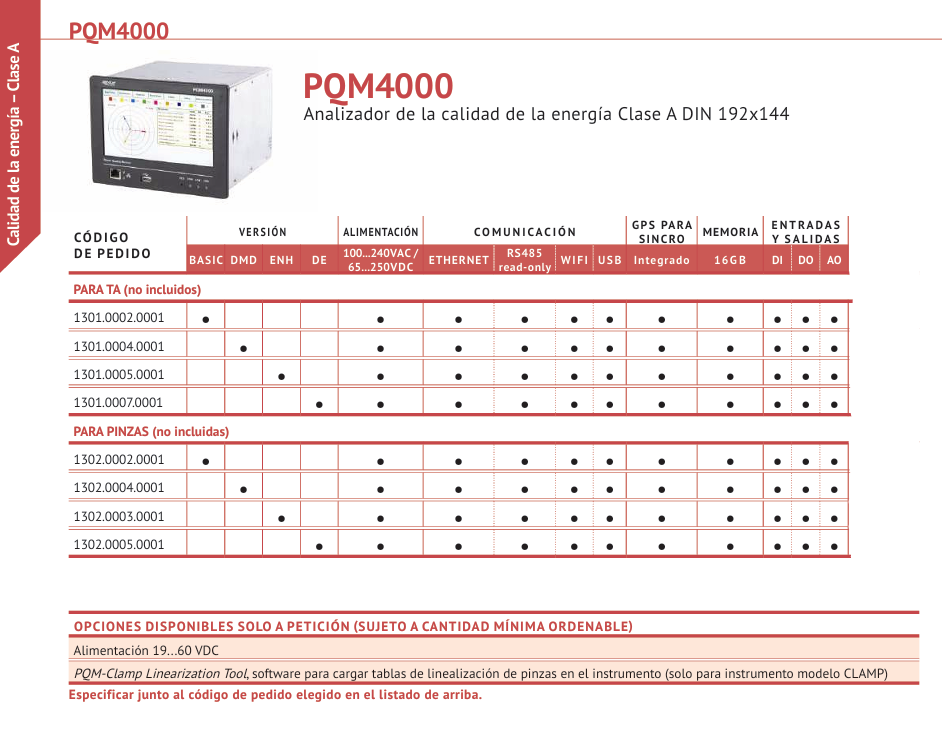

PQM4000 Monitor de Qualidade de Energia Estandar EN 50160

Caracteristicas

•     Até 4 volumes e até 5 canais atuais
•     Entradas de tensão para conexão direta ou através de PT / VT
•     Disponibilidade de entradas atuais para TC padrão, grampo ou bobina Rogowski
•     Monitoramento das características de tensão de acordo com IEC / EN 61000-4-30
•     Gravação de parâmetros para análise estatística de acordo com EN 50160
•     Medição harmônica e interarmônica
•     Medição de cintilação de tensão
•     Servidor web integrado para gerenciamento completo de dispositivos
•     Duas portas Ethernet e uma RS485 para facilitar a comunicação
•     Uma porta do host USB frontal para memory stick
•     Sincronização RTC para informações de tempo precisas pelo NTP ou módulo GPS interno
•     Memória interna do intervalo GB para gravação de dados
•     Dados gravados em formatos padrão PQDIF e CSV
•     Tamanho do painel 192x144 DIN
•     TFT de alta resolução com toque capacitivo
•     Entradas digitais isoladas, saídas digitais e saídas analógicas 0-20mA
•     Bateria recarregável de backup integrada

Parâmetros em tempo real

•     Sistema trifásico Tensão, corrente, freqüência
•     Tensão neutro-terra, Neutro e corrente de fuga à terra (opcional)
•     Poder ativo, aparente e reativo
•     Fator de potência verdadeiro e Fator de potência de deslocamento
•     Harmônicos de tensão e corrente até 50º.
•     Interarmônicos de tensão e corrente com compartimento de 5Hz
•     Flicker de tensão (Plt, Pst)
•     Fator THD de tensão e corrente
•     Desequilíbrio de tensão, componentes simétricos
•     Contadores de energia ativa, aparente e reativa de 4 quadrantes
•     Tensão e ângulos de fasores atuais
•     Mudanças rápidas de tensão, tensão abaixo e desvio
•     Valores de componente de sinalização de rede

Fonte de energia
Tensão de alimentação auxiliar: 85 ... 285 VAC 50/60 Hz / 65 ... 250 VDC
Consumo de energia auxiliar: 15 VA máx.
Fusível: 250 VAC / 500 mA tipo T atrasado
Bateria de reserva: Li-Ion, 2500 mAh (> 15 min de autonomia)

Entradas de medição
Entradas de tensão trifásica para conexão direta / PT: Fase neutro: máximo 580 V RMS CAT III
Fase fase: máximo 1000 V RMS CAT III
Entradas de tensão trifásica para VT eletrônico: neutro em fase: máximo de R V
Fator de crista: 2
Entrada de tensão V4 para conexão direta: max 150 V RMS CAT II
Entrada de tensão V4 para TV eletrônica: RMS máxima de 4,5 V
Entradas CT (apenas para instrumento com entradas CT): max 7 A RMS
Carga CT (apenas para instrumento com entradas CT): 0,04 VA
Entradas de braçadeira atuais com saída de tensão (somente para instrumento com entradas de braçadeira): máximo de R V
Entradas da bobina Rogowski (apenas para instrumentos com entradas de braçadeira): max 10V RMS
Escala completa atual com bobinas Rogowski: 4 balanças selecionáveis, 100/500/3000 / 25000A RMS
Modos de ligação: três fases, 4 fios, 3 correntes (3.4.3)
Três fases, 3 fios, 3 correntes (3.3.3)
Três fases, 3 fios, 2 correntes (3.3.2)
Fase monofásica, 2 fios, 1 corrente (1.2.1)
Impedância de entrada:> 2 MΩ / fase para entradas de tensão direta
> 100 kΩ para entradas de baixo nível (RMS máximo de 4,5 V)
Intervalo de frequência: 42,5 ... 57,5 ​​Hz / 51 ... 69 Hz
Canal de referência de frequência: tensão de fase 1 / linha 12
Amostragem: Simultâneo, 51,2 kHz a 50 Hz

Precisão
Tensão trifásica: ± 0,1% Un sobre 10 ... 150% Un range
V4 tensão: ± 0,2% de medida
Correntes: medição de ± 0,2% (dispositivo)
Poderes: ± 0,2% de medição
Freqüência: ± 8 mHz
Harmônicos: Classe 1 (IEC / EN 61000-4-7)
Relógio de tempo real interno (RTC): <1 s por período de 24 horas sem sincronização
<5 ms com sincronização GPS
<500 ms com sincronização NTP
Energia ativa: Classe 0.5, conforme a norma IEC / EN 62053-21
Energia reativa: Classe 1, conforme a norma IEC / EN 62053-23

Técnica de cálculo
Tensões: conforme a norma IEC / EN 61000-4-30, Classe A
V4 tensão: amostragem contínua, 1 ciclo
Correntes: amostragem contínua, 1 ciclo
A4, A5 Correntes (opcional): amostragem contínua, 1 ciclo
Desequilíbrio de tensão: conforme a norma IEC / EN 61000-4-30, Classe A
Harmônicos de tensão e corrente, THD: até 50 ° ordem, conforme a norma IEC / EN 61000-4-7, Classe 1
Interharmônicos de tensão e corrente: compartimento de 5Hz, compatível com a norma IEC / EN 61000-4-7
Flicker de tensão: compatível com IEC / EN 61000-4-15
Frequência: em conformidade com IEC / EN 61000-4-30, Classe A
Alterações rápidas de tensão: conforme a norma IEC / EN 61000-4-30, Classe A
Poderes: ativos, aparentes e reativos, quatro quadrantes
Fator de potência verdadeiro e deslocável: quatro quadrantes
Sinalização de rede: 5 freqüências de usuários
Agregações: Em conformidade com IEC / EN 61000-4-30, Classe A
Histerese do evento de tensão: 1 ... 25% Un

Canais de E / S
Entradas digitais: 4 opto-isoladas, 24 VDC ± 20%
Saídas digitais 4 opto-isoladas, até 250 VAC / DC
Saídas analógicas: 4 opto-isoladas, 4 ... 20 MADC, carga máxima 500 Ω
Tempo de atraso de entrada digital: maximo 10 ms
Tempo de atraso da saída digital: no modo de alarme, máx. 200 ms
Tempo de pulso de saída digital: no modo de pulso, 50 ms ± 2
Tempo de reação de saída analógica: max 200 ms
Consumo de entrada digital: max 7 mADC

Memória
Memória do sistema: Flash de 128 MB, 128 MB de RAM
Memória de gravação: 4 GB (8 GB, 16 GB opcional)
Comunicação
Portas Ethernet: 2 Auto MDIX RJ45 10/100 Base Ethernet
Porta RS485: Optoisolada, 0.5UL, 2400 ... 115200bps
WIFI (opcional): compatível com IEEE 802.11b
Antena WIFI (opcional): antena passiva, conector SMA no painel traseiro
Antena GPS: antena de patch ativo, com alimentação remota, conector SMA no painel traseiro,
Protocolos: HTTP, HTTPS, FTP, SFTP, NTP, NMEA, Modbus TCP, Modbus RTU
Porta USB: soquete tipo USB 2.0 A, alta velocidade 480 Mbit / s

Sincronização RTC
Sistema de sincronização: NTP e / ou GPS

Condições ambientais
Temperatura de funcionamento: -5 ... + 55 ° C
Temperatura de armazenamento: -25 ... + 75 ° C
Umidade relativa: 95% máximo sem condensação
Altitude: máximo 2000 m
Instalação e uso: interno

Características mecânicas
Montagem: montagem em painel 192x144 tamanho DIN
Tamanho: Frente (L x H): 191 x 143 mm (3U)
Traseira (L x H x D): 183 x 135 x 190 mm
Peso: 1400 g

Padrões de segurança
Segurança: Fonte de alimentação CAT III, classe de isolação 2, 600 V
Grau de poluição: 2 (EN 61010-1)
Grau de proteção: painel frontal IP40, traseira IP20
Directiva: 2006/95 / CE LV, EN 61010
EMC: 2004/108 / EC EMC, EN 50081-2, EN 50082-2, EN 61326 / A1,
EN 55011: 1998 + A1: 1999 + A2: 2002, EN 61000-6-2 / -4-2 / ​​-4-3 / -4-4 / -4-5 / -4-6 / -4-11
