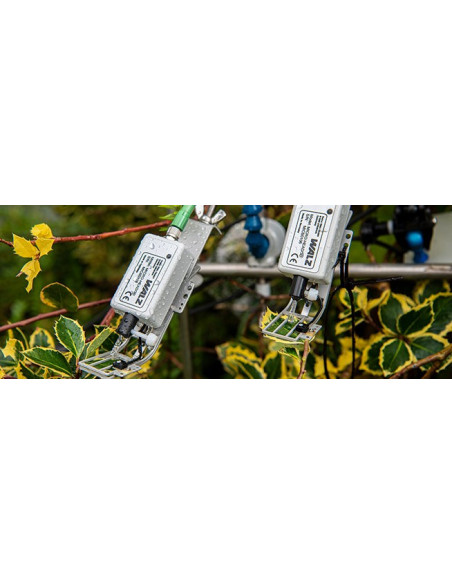

Quatro MICRO-CABEÇAS realizando análise de pulso de saturação com folhas variegadas.

View larger

Micro-Pam Fluorômetro compacto para monitoramento a longo prazo da fotossíntese

Reference: Micro-Pam

Manufacturer: WALZ

Condition: New

Um sistema MICRO-PAM envolve vários fluorômetros leves de clorofila para uso em campo. Por ser capaz de monitorar a fotossíntese em vários locais durante semanas e meses, o MICRO-PAM é adaptado para estudar as respostas das plantas às mudanças ambientais na natureza e sob condições controladas. Devido às suas cabeças de medição compactas, o MICRO-PAM é adequado para amostras menores do que aquelas normalmente sondadas pelo MONITORING-PAM estabelecido.

Ver LIVE-DATA

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
Sistema MONI-DA
MODELOS
SOFTWARE
Data sheet
Download

Tipo de Instrumento	Fluorômetros de Clorofila
O instrumento mede:	Fotossíntese

Micro-Pam Manual Download (2.53M)

MONI-DA Manual Download (3.96M)

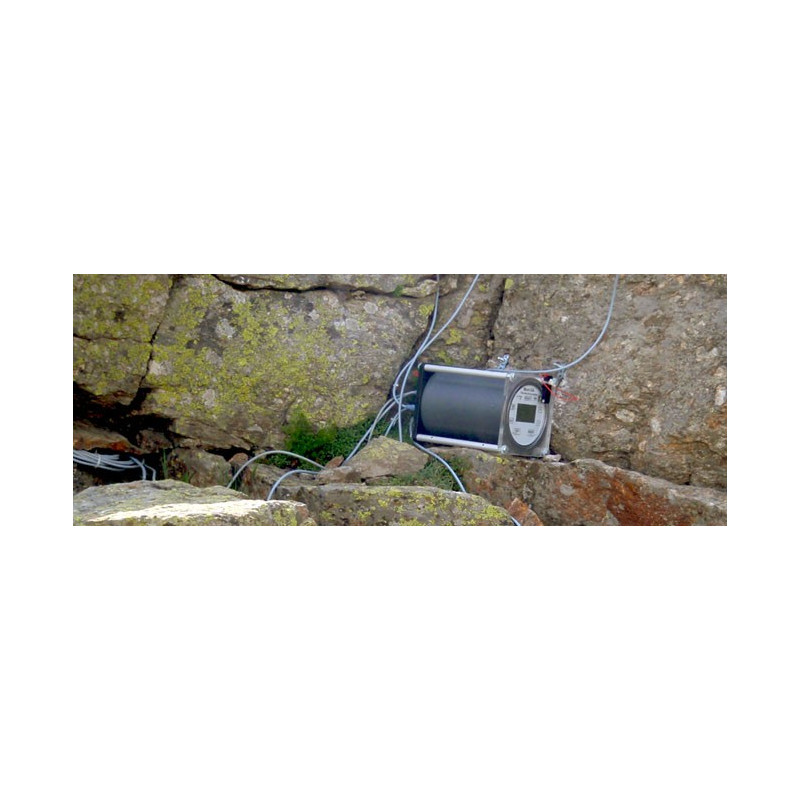

Originalmente, o MICRO-PAM foi desenvolvido para medir a fotossíntese de líquenes que crescem em rochas ou em crostas biológicas do solo. O campo de aplicação atual inclui plantas herbáceas, arbustos e árvores. Além de determinar o rendimento da fotossíntese pela técnica do pulso de saturação, as cabeças de medição registram a intensidade da luz e a temperatura por sensores externos e a umidade por um sensor interno.

As cabeças de medição de um sistema MICRO-PAM são indicadas como MICRO-HEAD / 3B, onde o “3” especifica o diâmetro em mm da guia de luz e o “B” representa a cor azul da luz de medição e actínica.

O MICRO-HEAD / 3B possui um LED azul de potência com emissão máxima em 465 nm e largura total na metade máxima de 22 nm. A intensidade máxima de luz actínica no nível da amostra é de 3000 μmol m-2 s-1, a intensidade máxima do pulso de saturação é de 6000 μmol m-2 s-1.

Measuring Head MICRO-HEAD/3B

General Design

Housing: Polymer housing with optical block and fiber connector on one side, and a combined power line/RS485 socket on the opposite side

MICRO HEAD/BK Leaf Clip: Consisting of 2 aluminum frames (3.5 x 2.5 cm), held together by magnet, 0.4 cm distance between sample plane of leaf clip and lightguide, angle between sample plane and optical light guide: 60°

Cables: RS 485 data/power cable, 10 m standard length, connecting MICRO-HEAD/3B and MICRO IB4 PC Interface Box. RS 485 adapter cable, 0.6 m long, to connect MICRO-HEAD/3B to optional PC Interface Box MONI IB4/LAN or to optional MONI DA system for data acquisition

Flexible stand: Baseplate of acrylic glass 10 x 10 x 0.5 cm (L x W x H); flexible goose neck consisting of 20 links, 1.7 cm maximum diameter, 30 cm length, one end with metal thread equipped with 1 butterfly nut, 1 nut and 2 washers. Weight 114 g

Dimensions: Complete head with leaf clip, 13.5 x 3.5 x 4 cm (L x W x H)

Power consumption: Peak loads during saturating pulses 3 W. During measuring mode 0.15 W

Operating temperature: -15 to +40 °C

Weight: 96 g

Light Emission

Modulated fluorescence excitation: Blue power LED (typical peak wavelength 470 nm, full width at half maximum 22 nm). Photosynthetically active radiation (PAR) of measuring light at level of the sample clip range from 0.15 to 1.5 μmol m-2 s-1 at low modulation frequencies (5 to 25 Hz), and from 1.5 to 22.5 μmol m-2 s-1 at high modulation frequencies (100 Hz)

Actinic light: Same power LED as for modulated light. At sample level of leaf clip, 3000 μmol m-2 s -1span> maximum PAR of actinic light, 8000 μmol m-2 s-1 maximum PAR of saturating flashes

Sensors

Fluorescence: PIN-photodiode protected by longpass filter (50% transmittance at 645 nm). Selective window amplifier to measure pulse amplitude modulated (PAM) fluorescence.

Photosynthetically active radiation (PAR): External LS-C sensor for selective PAR measurement, range 0 to 7000 μmol m-2 s-1, cosine-corrected for light incident at angles between -30° to +30° from the surface normal

Temperature: Thermocouple: Ni-CrNi, wire diameter 0.1 mm, -20 to +60 °C

Humidity: Capacitive-type humidity sensor on a specialized analog and digital integrated circuit, 0 - 100% relative humidity

Data Acquisition MONI-DA

Housing: Robust water-proof cylinder consisting of a polyvinyl chloride (PVC) tube and poly-oxymethylene (POM) endplates. One endplate with 2 male M12 5-pole sockets connected in parallel (MONI-IB4/LAN communication, charging voltage), one male M12 5-pole socket for auxiliaries, and 7 female M12 5-pole sockets (MONI-HEAD/485 communication)

Dimensions: Cylinder with diameter of 16 cm and length of 24 cm

Data management: Dual data storage on internal 8 MByte circular flash buffer and an industrial grade 512 MByte removable microSD flash card. Wireless data transfer via cellular phone or satellite modem. Online data transfer using RS-485 serial data communication.

Power consumption: 5 mW in standby mode. Operating mode, depends on the number of MONIHEAD/485 connected (see MONI-HEAD/485 power consumption)

Battery: 12 V / 7.5 Ah (96 Wh) LiFePO4 battery.

Operating temperature: -30 to +60 °C

Weight: 5.4 kg

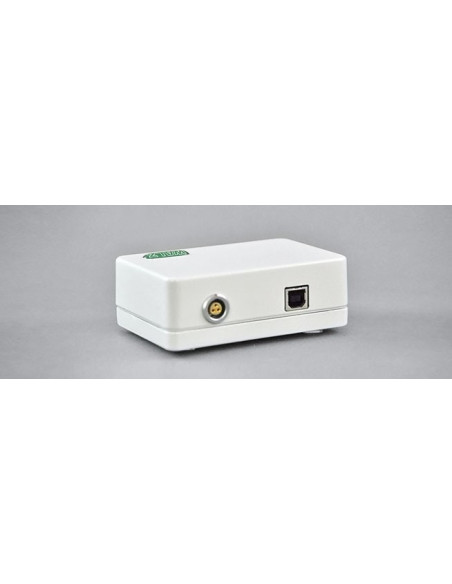

PC Interface Box MICRO-IB4

Housing: Aluminum case with USB-B socket, power supply socket, and four M12 5-pole sockets for RS-485 communication

Links: The interface box connects up to four MICRO-HEAD/3B Measuring Heads with a computer. These connection cables also power the measuring heads. USB communication is used between interface box and computer

Cables: Recommended maximum lengths, 10 m RS-485 cable between measuring head and interface, 1.8 m USB cable between interface and computer

Dimensions: : 9.7 x 6.3 x 3.5 cm (L x W x H)

Operating temperature: 0 to +40 °C

Weight: 270 g

Software WinControl-3

Program: WinControl-3 System Control and Data Acquisition Program (Windows 7, 8, 10) for operation of the MICRO-PAM system, data acquisition and data analysis

Saturation Pulse Analysis: WinControl-3 System Control and Data Acquisition Program (Windows 7, 8, 10) for operation of the MICRO-PAM system, data acquisition and data analysis

Program: Measured: Ft, F0, FM, F, F0' (also calculated), FM'. Calculated: F0' (also measured), FV/FM and Y(II) (maximum and effective photochemical yield of PS II, respectively), qL, qP, qN, NPQ, Y(NPQ), Y(NO) and ETR (electron transport rate). Fitting Routines: Two routines for determination of the cardinal points α, Ik and ETRmax of light curves

Further date acquired: PAR, leaf temperature, humidity

Additional feature: Automatic determination of signal offset for all light intensities and all gain levels

Communication Protocol: USB

Computer Requirements: Processor, 1 GHz. RAM, 512 MB. Screen resolution, 1024 x 600 pixels. Interface, USB 2.0/3.0

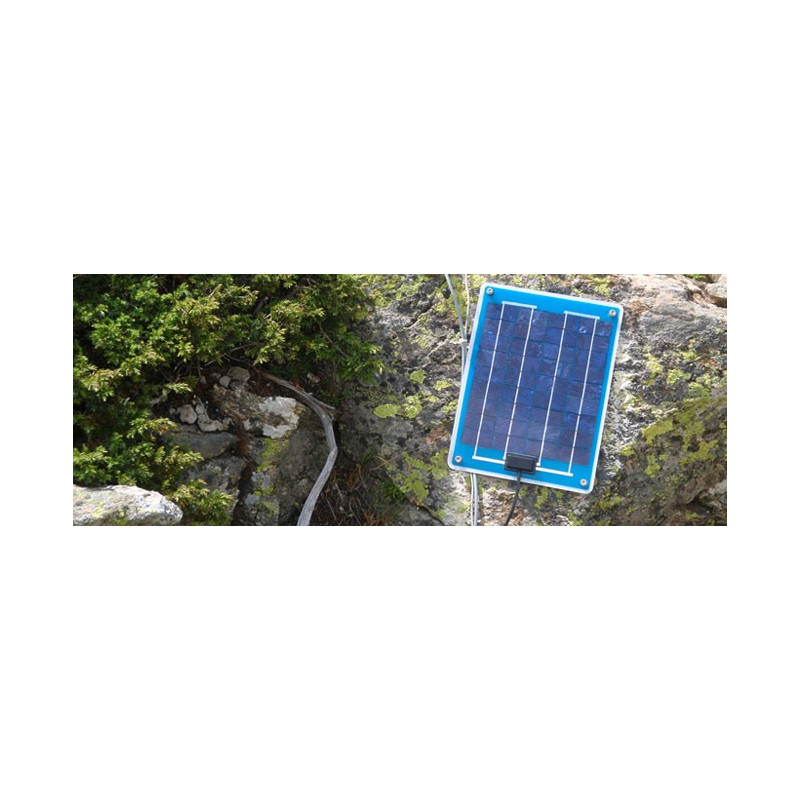

Solar Panel MONI-SP

Design: Polycrystalline silicon panel. Highly resistant to water, abrasion, hail impact and other severe weather conditions. Equipped with a 4 m cable and plug for the AUX or INPUT socket of the Data Acquisition System MONI-DA. Several panels can be connected in parallel to provide sufficient power under conditions of low insolation

Electrical characteristics: Vmax, 15.0 V, Imax, 0.63 A (at 1000 W/m2 sunlight). VOC, 19.6 V. ISC, 0.80 A

Dimensions: 50 x 35 cm (L x W)

Weight: 1.2 kg (incl. cable and plug)

Transport Box

Design: Aluminum box with custom foam packing for MONITORING-PAM including MONI-DA

Dimensions: 80 cm x 40 cm x 34 cm (L x W x H); 60 liter

Weight: 4.9 kg

Accessories for STAND-ALONE Configuration

Four-Way Distributor MICRO-HUB

Housing: Aluminum case with one M12 5-pole connector and four M8 5-pole connectors

Links: The interface box connects up to four MICRO-HEAD/3B Measuring Heads to one single MONI-BUS port of a MONI-DA data acquisition system

Recommended maximum cable lengths: 10 m between MICRO-HEAD/3B and MICRO-HUB, and between MICRO-HUB and MONI-DA

Dimensions: 10 x 6 x 3.5 cm (L x W x H)

Weight: 228 g

Operating temperature: -30 to +40 °C

PC Interface USB-0

Housing: Plastic block with one USB-B line and one line for RS-485 communication firmly attached

Interfacing: The interface cable connects a USB port of a computer with the input socket of the MONI-DA.

Cable lengths: USB: 0.9 m. RS-485, 2 m

Dimensions of block: 4.5 x 3.0 x 1.5 cm (L x W x H)

Weight including cables: 145 g

Operating temperature: 0 to +40 °C

Satellite Modem

Specification depend on available devices at the time of order

Sistema de aquisição de dados MONI-DA para cabeças de medição MICRO-PAM.
com bateria incorporada e 7 tomadas para ligar as cabeças de medição MICRO-PAM (MICRO-HEAD/3A ou MICRO-HEAD/3B).
Até 16 cabeças de medição MICRO-PAM (MICRO-HEAD/3A ou MICRO-HEAD/3B) podem ser ligadas utilizando distribuidores de quatro vias MICRO-HUB. Inclui cabo RS-485 com 10 m de comprimento.

A configuração STAND-ALONE compreende o sistema de aquisição de dados MONI-DA que permite o funcionamento do sistema MICRO-PAM com bateria. A configuração STAND-ALONE inclui painéis solares que permitem a aquisição de dados durante longos períodos de tempo, independentemente da alimentação da linha. Um modem opcional envia dados em tempo real para um servidor dedicado para download pelo utilizador.

O Distribuidor de Quatro Vias MICRO-HUB liga 4 cabeças de medição MICRO-HEAD/3B a uma única porta do MONI-DA. O número máximo de cabeças de medição MICRO-HEAD/3B por MONI-DA é de 16. Como o MONI-DA tem 7 portas de entrada, o número de 16 é atingido utilizando 3 interfaces MICRO-HUB, cada uma ligando 4 cabeças de medição ao MONI-DA , e ligando directamente outros 4 cabeçotes de medição ao MONI-DA.

Configuração do Data Logger autónomo MICRO-PAM:

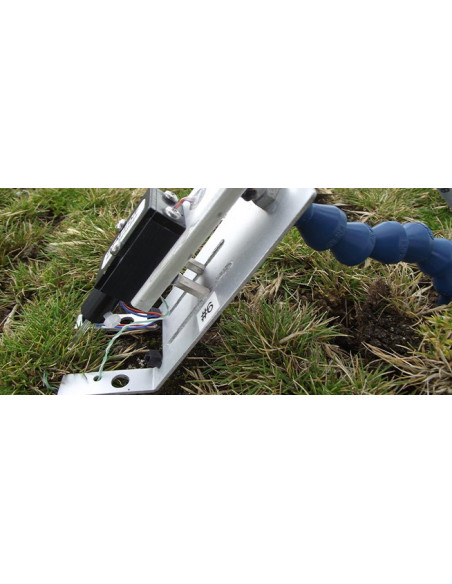

O MICRO-HEAD / 3B está equipado com um clipe de amostra. Um sensor PAR de resposta a cosseno é posicionado paralelamente ao plano de amostra. Um termopar tocando o lado inferior da amostra mede a temperatura. A umidade é medida por um sensor do tipo capacitivo localizado dentro da caixa do fluorômetro. A pedido, será fornecido um suporte especial para montar o MICRO-HEAD / 3B em superfícies sólidas.

Os sistemas MICRO-PAM podem ser operados na configuração ONLINE, na qual até quatro cabeças de medição podem ser conectadas via caixa de interface do PC MICRO-IB4 a uma porta USB de um computador Windows executando o WinControl-3. Na configuração OFFLINE, os cabeçotes de medição são conectados diretamente ou através do chamado MINI-HUB a um sistema de aquisição de dados MONI-DA.

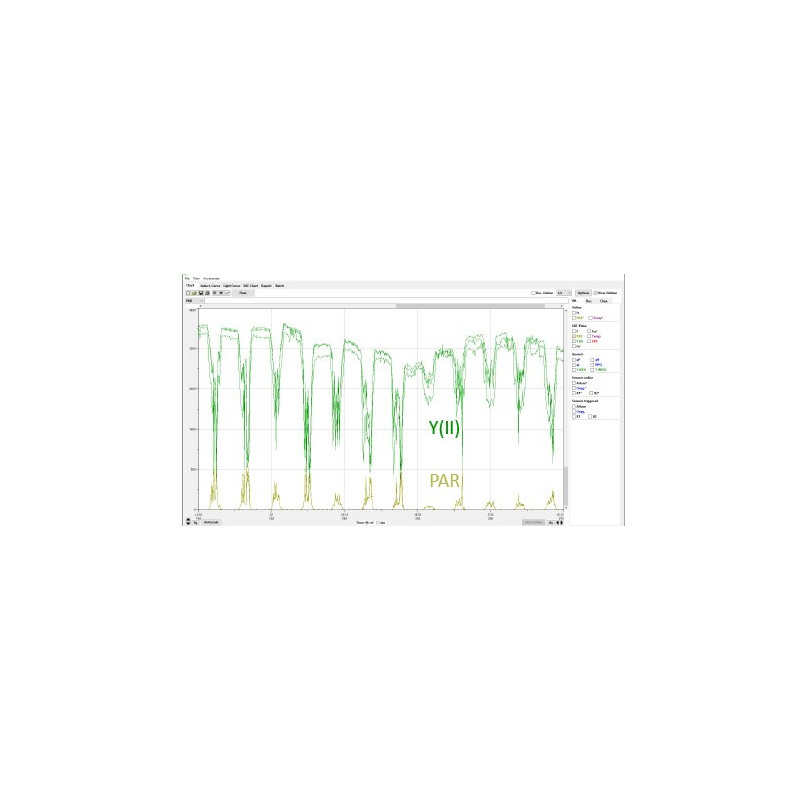

O WinControl-3 é um software muito versátil, dedicado a operar uma determinada classe de fluorômetros Walz PAM. O software executa rotinas experimentais clássicas como indução de fluorescência e curvas de resposta à luz, mas também adquire e exibe dados graficamente.

O WinControl-3 não apenas opera o MICRO PAM, mas também os fluorômetros DIVING-PAM-II, JUNIOR-PAM, MINI-PAM-II e MONITORING-PAM, além de instrumentos operados pelo PAM CONTROL (MICROSCOPY-PAM, MICROFIBER-PAM e WATER-PAM) e o medidor de luz universal ULM-500.

Avaliação de dados:
Análise de pulso saturado com detecção automática dos níveis de fluorescência F0, FM, F e FM '. Cálculo da fluorescência no nível de F0 'e dos parâmetros padrão de fluorescência. Especificamente, rendimento fotoquímico do fotossistema II, FV / FM e Y (II), extinção fotoquímica, qP e qL, extinção não fotoquímica, qN, NPQ, Y (NPQ) e Y (NO) e taxa de transporte de elétrons, ETR .

Características avançadas:
Todos os protocolos experimentais podem ser executados automaticamente usando o recurso de arquivo em lote do WinControl-3. Programação conveniente de experimentos usando o gravador de macro embutido. O software é capaz de comunicação DDE com máquinas periféricas.

Rotinas automatizadas:
Disparo repetitivo das funções do fluorômetro (por exemplo, curvas de indução e recuperação de luz escura) por relógio ajustável. Execução automática de protocolos de exposição à luz e ajuste de duas funções de modelo diferentes aos dados de experimentos de resposta à luz.

Exportação de dados:
Exportação no formato CSV (valores separados por vírgula) dos traços de fluorescência originais, dados de análise de pulso saturado e estimativas de parâmetros de curvas de resposta à luz.
