Comunicação de fibra ótica avançada TechBook

Os Scientech TechBooks são plataformas de aprendizado compactas e fáceis de usar para fornecer uma maneira moderna, portátil, completa e prática de aprender Tecnologia. Cada TechBook é fornecido com material de aprendizagem multimídia detalhado que cobre a teoria básica, o procedimento passo a passo para conduzir o experimento e outras informações úteis.

Scientech2502A TechBook para Comunicação Avançada de Fibra Óptica foi desenvolvido para aprender técnicas de comunicação em fibra óptica. O TechBook mostra as propriedades do transmissor e receptor de fibra óptica, as características do cabo de fibra ótica, os diferentes tipos de técnicas de modulação / demodulação e a comunicação do PC ao PC através do link de fibra através da interface RS232. Ele também pode ser usado para demonstrar várias técnicas de comunicação digital por meio de um link de fibra ótica usando a Comunicação Digital da Scientech TechBooks. O estudo do padrão de olho e o experimento de medição de BER podem ser feitos em conjunto com o módulo de complemento.

• Características:

- Transceptor digital e analógico full duplex
- Módulo único que abrange um grande número de experiências, incluindo experiências com o medidor de potência óptica
- Canal de fibra óptica LED de 660 nm e 950 nm com transmissor e receptor
- Fonte LASER (opcional) em vez de fonte de LED
- Modulação / demodulação AM-FM-PWM
- PC-PC com. com portas e software RS232
- Gerador de funções a bordo
- Relógio com controle de cristal
- Blocos funcionais indicados a bordo
- Entrada-saída e pontos de teste fornecidos
- Ligação de voz a bordo
- Fonte de alimentação DC embutida
- Modelo de medição de abertura numérica e mandril para medir a perda por flexão
- Gerador de dados com clock selecionável (64/128/256 KHz)
- Gerador de ruído com ganho variável
- Observação do padrão ocular e medição da taxa de erro de bit
- Contador de erros de quatro dígitos
- Falhas comutadas no transmissor e no receptor

- Transmitter: 2 nos.,Fiber Optic LED having peak wavelength of emission 660 nm & 950 nm (Optional LASER source)
- Receiver: 2 nos.,Fiber Optic Photodetector
- Modulation Techniques: AM, FM, PWM.
- Drivers: 1 no. with Analog & Digital modes
- AC Amplifier: 2 nos.
- Clock: Crystal controlled Clock 4.096 MHz
- PLL detector: 1 no.
- Comparator: 2 nos.
- Filters: 2 nos. 4th order Butterworth, 3.4 KHz cut-off frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator:  1 KHz Sine wave (Amplitude adjustable) 1 KHz Square wave (TTL)
- Voice Link: Fiber Optic voice link using microphone & speaker (built in)
- PC-PC Communication: Using 2 channel RS232
- Port: RS232 (9 Pin)
- Baud Rate: 19200
- Switched Faults: 4 in Transmitter & 4 in Receiver
- Fiber Optic Cable: Connector type standard SMA
- Cable Type: Step indexed multimode PMMA plastic
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5
- Acceptance Angle: Better than 60 deg.
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5m & 1m
- Test Points: 50 nos.
- Inter connections: 2 mm sockets
- Dimensions (mm): W 326 × D 252 × H 52
- Weight: 2.4 Kg approximately
- Power Supply: 110-220V,±10%,50/60Hz
- Power Consumption: 4.5 VA approximately
- Operating Condition: 0-40ºC, 80% RH

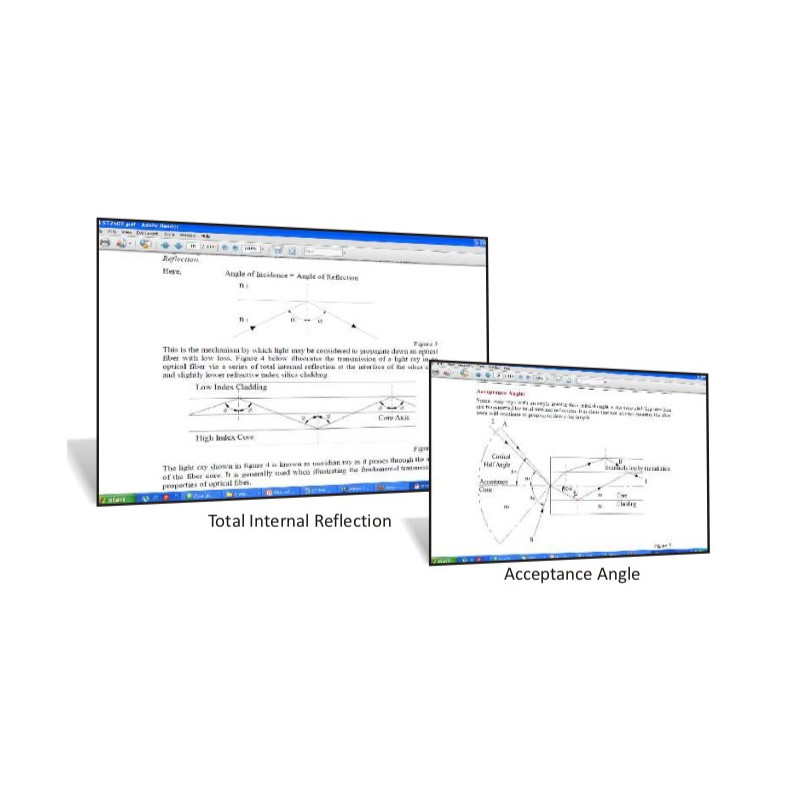

- Product Tutorial: Online (Theory, procedure, reference results, etc).
- Included Accessories: Numerical Aperture measurement jig, Mandrel, Fiber Cables, Microphone, Headphone, Set of Patch Cords, PC-PC communication Software, Eye pattern and BER measurement module, TechBook Power Supply.
- Optional: Optical Power Meter, 5 meter fiber cable, 10 meter fiber cable, LASER Source.

- Configuração de link de fibra óptica analógica e digital
- sistema AM que utiliza sinais de entrada analógicos e digitais
         -- Sistema de modulação de frequência e sistema de modulação por largura de pulso
- Estudo da perda de propagação, perda de flexão e medição da abertura numérica
- Características do link de comunicação de fibra ótica
- Configuração de link de voz de fibra óptica usando amplitude, frequência e PWM
- Modulação lEstudo de falhas de comutação no sistema AM, FM e PWM
- Comunicação computadorizada full duplex com portas RS232 e software
- Características V-I do LED (conversor E-O)
- Características do detector de fotos

+ Experimentos com padrão de olho e módulo de medição BER:

- Medição da taxa de erro de bit
- Estudo do padrão ocular
