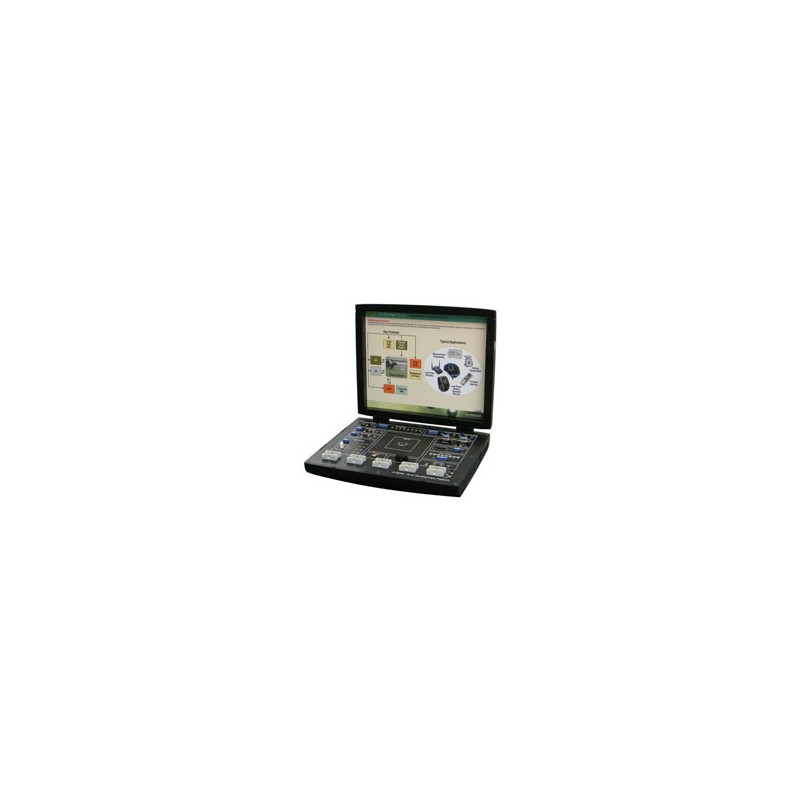

Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits

Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits

Name: Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits
Brand: NVIS TECHNOLOGIES
SKU: Nvis5005

Referencia: Nvis5005 - Fabricante: NVIS TECHNOLOGIES

Nvis 5005 proporciona una plataforma de hardware y software perfecta para iniciar el desarrollo de aplicaciones en un lapso de tiempo y hace que el aprendizaje del microcontrolador sea divertido. Nvis 5005 permite a los usuarios evaluar, crear prototipos y crear diseños específicos de aplicaciones.

Solicitar Oferta

Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits que incorpora un microcontrolador MSP430F54xx de 16 bits de vanguardia de Texas Instruments. La plataforma utiliza todos los periféricos del microcontrolador de la mejor manera posible que se adapte a las necesidades de los estudiantes y los desarrolladores. Los periféricos se traen a la plataforma y se clasifican teniendo en cuenta la facilidad de uso. Se proporciona un conjunto completo de software de soporte que incluye ejemplos para el desarrollo de aplicaciones de inicio rápido.

Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Características:

- MSP430F54xx (núcleo x430 con arquitectura RISC de 16 bits) MCU de potencia ultrabaja con velocidad máxima de 18 MHz
- 16 KB de RAM estática en el chip y hasta 256 kB de Flash en el chip
- Reloj de CPU máximo de 18 MHz disponible a partir de PLL programable en el chip
- Interfaces de programación serie y JTAG
- Interruptor de fuente de alimentación de un toque
- En plataforma Conectores GPIO
- Seleccionable en la plataforma 3.3V y 5V fuente de alimentación de salida para alimentar circuitos externos
- Consumo de potencia ultrabajo con cinco modos de potencia diferentes
- Entrenador autónomo con fuente de alimentación DC en plataforma

- MCU: MSP430F54xx
- Main Oscillator: Internal Digitally Controlled Oscillator (DCO) with PLL
- LED's: 8 nos.
- ADC: Four 12 bit ADC Input Channels On-Platform with single variable DC Input
- Interrupts: Four External Interrupts on-platform
- TIMER: Seven Timer compare outputs and Timer clock output
- GPIO's: Ten GPIO Ports on Platform
- Clock Output: Three clock outputs from MCU
- Serial Communication: One RS232 Port
- Philips I2C: One I2C interface (Master/Slave) with Data and Clock bus pulled up to Vcc
- SPI: A four wire SPI interface (Master/Slave)
- Programmer: USB port for programming
- Programmer Mode: Run/ISP Switch Selection
- Interconnections: 2 mm Patch Chords with FRC Cables
- Learning Material: Online (Theory, procedure, reference results etc)
- Dimensions (mm): W 326 x D 252 x H 52
- Power Supply: 110V - 260V AC, 50/60Hz
- Weight: 1.5Kg (approximately)
- Operating Conditions: 0-40oC, 85% RH
- Included Accessories: RS232 serial cable FRC cable, Power Supply, Interface adaptor for MC Series, CD.
- Optional: NVIS Technologies makes MCXX Series extension module to interface with this platform.

- Estudio de la arquitectura del microcontrolador MSP430
- Estudio de pin a pin de MCU.
- Estudiar protocolo serie (I2C / SPI).
- Estudiar PWM interno.
- Estudiar temporizador / interrupción.
- Estudiar RTC.
- Estudiar la interfaz ADC interna de varios módulos externos de la serie MCXX.

Nvis 5005 Techbook para Plataforma de Desarrollo de 16 Bits
