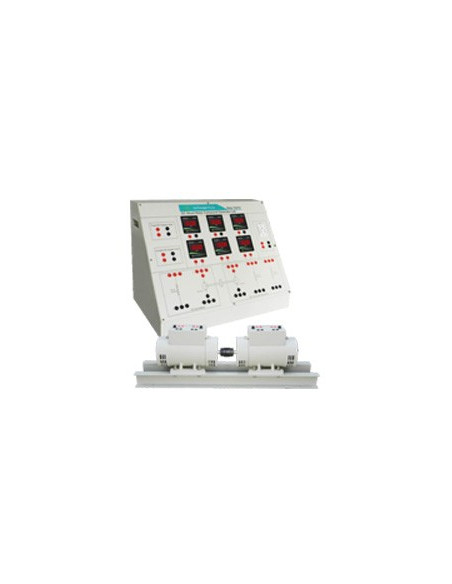

Nvis 7007N Laboratorio Generador Compuesto Motor Bobinado de Derivación DC

Nvis 7007N proporciona contenidos de aprendizaje completos para demostrar diversos experimentos, como la operación de trabajo de Generador de Compuesto DC, análisis de las características Velocidad-Corriente, Corriente-Voltaje y Voltaje-Velocidad, etc. Hay un panel digital para obtener resultados precisos. Las representaciones de diagramas se proporcionan en la configuración de control para que los usuarios puedan hacer las conexiones por su cuenta.

Nvis 7007N también incluye terminales para reóstatos y reóstatos de tres puntos para realizar estas conexiones externamente a la configuración de control. Todos los esquemas de protección se implementan para evitar fallas o peligros y, por lo tanto, el producto ayudará al usuario a mejorar su conocimiento práctico con seguridad.

• Características:

- Arreglo de carga eléctrica
- Arreglo de acoplamiento del eje flexible
- Provisto de tacómetro digital
- Máquina con aislamiento Clase 'B'
- Medidores de paneles digitales de buena calidad
- Base / canal para trabajos pesados
- Diseñado teniendo en cuenta todas las medidas de seguridad
- Representación diagramática para la facilidad de las conexiones
- Diseño exclusivo y compacto
- Tutorial de productos en línea

- Operating Voltage:
-- Fixed DC: 200 V
-- Variable DC: 0 - 200 V

- Machine Specifications:
Both the Machines are flexibly coupled and mounted on a single “C” channel base

- DC Motor (acts as prime mover):
-- Type: Shunt
-- Power Rating: 1 HP
-- Voltage Rating: 200 V, ±10 %
-- Speed: 1500 rpm
-- Insulation Class: “B”

- DC Machine (acts as Generator)
-- Type: Compound
-- Power Rating: 1 HP (also available with 2 HP, 3 HP
and 5 HP)
-- Speed: 1500 rpm
-- Current Rating: 4.1 A
-- Insulation Class: “B”

- Digital Meters used:
-- DC Voltmeter: 300 V (2 Nos.)
-- DC Ammeter: 5 A (3 Nos.), 1 A

- Dimensions (mm)
-- Control Setup: W 600 x D 450 x H 600
-- MG Set: W 180 x D 900 x H 310

- Weight:
-- Control Setup: 17 kg (approximate)
-- MG Set: 53 kg (approximate)

- Optionals:
-- DC Power Supply Nvis 725 / Nvis 725A  /Nvis 725B (for Machines rated upto 2 HP / 3 HP / 5 HP respectively)
-- Resistive Load Nvis 726 / Nvis 7067 (for Machines rated upto 1 HP/ 3 HP respectively)

- Estudiar y verificar las características de carga del generador de compuestos conmutativos de derivación larga.
- Estudiar y verificar las características de carga del generador de cortocircuito conmutativo de derivación corta.
- Estudiar y verificar las características de carga del generador diferencial de derivación larga.
- Estudiar y verificar las características de carga del generador diferencial de derivación corta.
