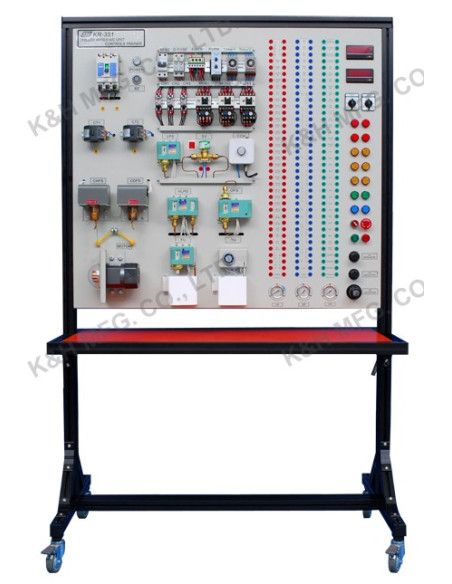

KR-351 Sistema Entrenamiento del Control de Refrigeración de Agua Helada

1. Los componentes de control de uso común de la unidad de agua fría se montan en el diseño del panel para facilitar el aprendizaje.

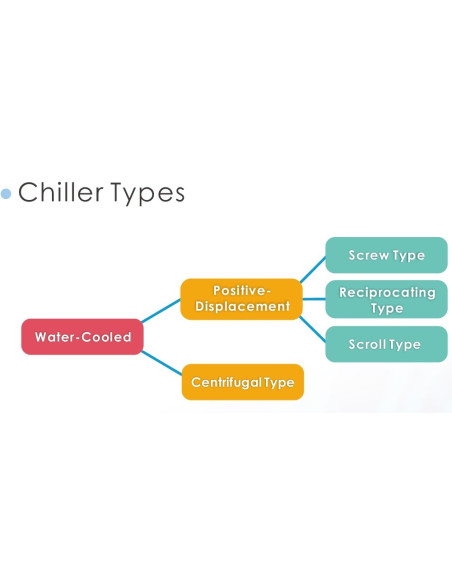

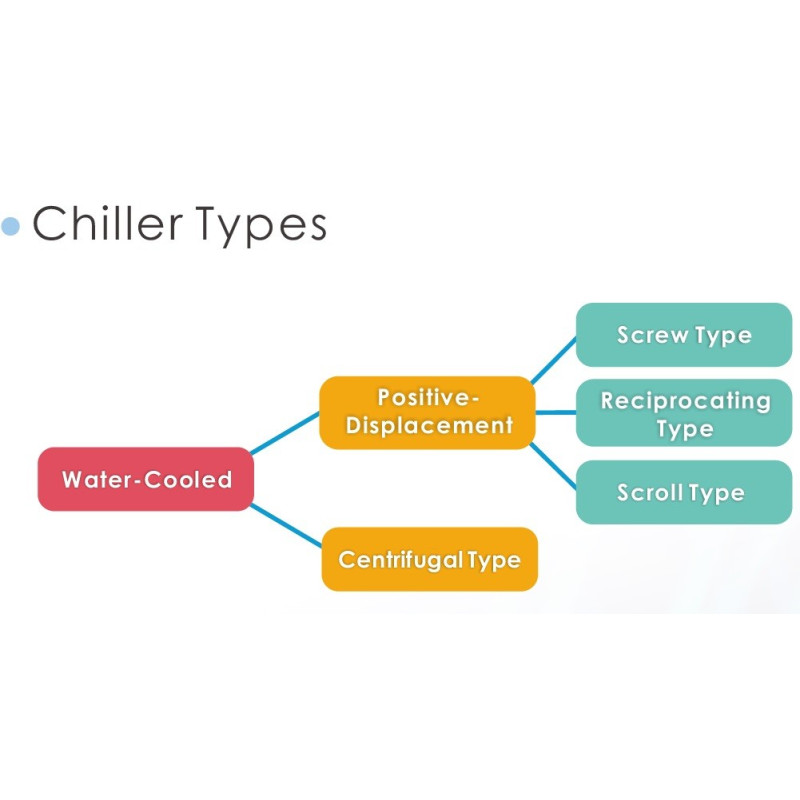

2. El motor trifásico se usa en lugar del compresor. El alumno puede continuar practicando paso a paso desde lo básico como circuito de enclavamiento, arranque del motor y circuito de control de rotación hacia adelante / atrás, a los ejercicios avanzados como el circuito de control completo de la unidad de agua fría de tipo reciprocante / tornillo, etc.

3. El componente de presión utilizado se activa mediante la presurización directa de vapor, por lo que el sistema puede estar cerca del real. Por el contrario, los componentes tradicionales utilizados para enseñar en el pasado que tienen que ser accionados por perno o destornillador pueden descartarse.

4. La presión de vapor de entrada, que se divide en 3 presiones mímicas como baja presión, alta presión y presión de aceite, se puede usar y ajustar por separado para que el alumno tenga una comprensión más clara de la funcionalidad de cada componente en consecuencia.

5. El E.O.C.R está construido en un sistema de circuito interno para garantizar la seguridad y evitar el daño del equipo mientras se produce un error de cableado.

6. El equipo está equipado con 3 interruptores magnéticos, 3 relés auxiliares, 14 indicadores, 2 relés de temporización, 3 tipos diferentes de interruptores y medidores digitales de voltaje / corriente. Además, el alumno puede usar estos componentes para llevar a cabo una gran cantidad de prácticas de circuito de control de potencia de bajo voltaje y para probar su propio circuito diseñado.

1. Conocimiento de componentes eléctricos

-  Varios componentes eléctricos de uso común se introducen en detalle para fines didácticos, incluidos microinterruptores, PVPR, relé de temporización, relé auxiliar, contactor magnético, relé térmico, transformador de corriente y conmutador de tensión / corriente con alimentación trifásica.

2. Conocimiento de equipos de protección

-  No solo se ofrece la descripción de la función y las instrucciones sobre el interruptor protector de presión que se usa comúnmente en la unidad de agua fría, sino también el manual de instrucciones y el concepto operacional sobre HLP, OLP, interruptor anticongelante e interruptor de temperatura, etc. el alumno puede comprender las medidas de protección completas de la unidad de agua enfriada.


3. Y-Δ manual circuito de control de arranque de baja tensión del motor de inducción trifásico

-  Los estudiantes pueden darse cuenta de las ventajas de la baja tensión durante la práctica y experimentar el cambio de velocidad del motor por manual cambiar. Además, los estudiantes estarían más familiarizados con el uso de los relés al adoptar otros componentes eléctricos.


4. Circuito Y-Y / Y-Δ de la unidad de agua enfriada

-  Los estudiantes pueden manipular el circuito de control de arranque Y-Y de la unidad de agua fría de tamaño pequeño y mediano, así como el circuito de arranque de bajo voltaje utilizado en unidades por encima de 7.5HP. Estarían más familiarizados con la condición de uso de varios interruptores de protección.


5. Circuito de unidad de agua enfriada

-  La práctica para el circuito de la unidad de agua refrigerada es casi la misma que la del sistema en la industria. Los estudiantes comprenderían los conceptos de control total de la unidad de agua enfriada al usar los componentes eléctricos y los interruptores de protección.


6. Autoinicio de presión, circuito de interruptor de arranque manual, práctica de circuito de cadena

-  Los estudiantes se familiarizarán gradualmente con el uso de componentes a través de la práctica del circuito de cadena básico que se usa comúnmente en el control automático y brujas de presión.


7. Circuito de control de rotación hacia delante / atrás del motor de inducción trifásico, circuito de control de ciclo de rotación hacia delante / atrás automático

-  Con la práctica del circuito de control del motor, los estudiantes se vuelven expertos en el uso del motor y en cada componente eléctrico; además, los usuarios pueden utilizar este equipo para verificar su propio circuito diseñado.
