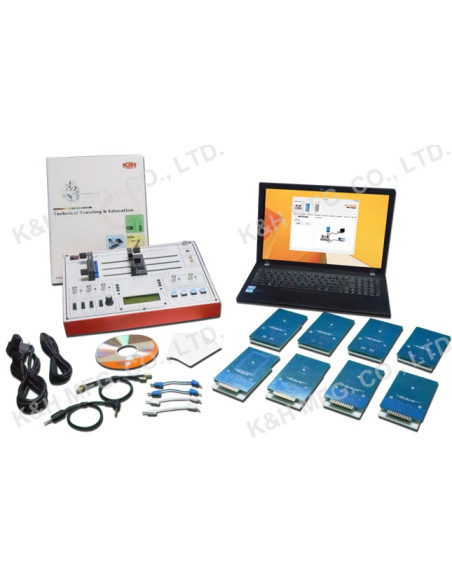

KL-900E Sistema de Entrenamiento de Comunicación de Campo Cercano (NFC)

KL-900E Sistema de Entrenamiento de Comunicación de Campo Cercano (NFC) cubre tres partes: (1) Principio de transmisión NFC, (2) Tarjeta inteligente sin contacto y NFC y (3) Integración con dispositivo NFC. Esperamos proporcionar un instrumento experimental de aprendizaje completo para NFC que cubra desde la capa física hasta la capa de aplicación para el principiante.

01. 8 módulos de antena
02. Soporte de módulo de antena ajustable
03. Interfaz de usuario LED / LCD / BUTTON
04. Módulo estándar de SOFC NFC
05. Tarjeta Mifare S50 y tarjeta Ultraligero
06. Transmisión de datos NDEF, NDEF vCard y P2P, ... etc.
07. Instrumento experimental de aprendizaje completo que cubre la capa física de NFC a la capa de aplicación

Parte I: Principio NFC de transmisión

♦ Transmisión acoplada

Experimento 01: Transmisión de acoplamiento inductivo electromagnético
Experimento 02: Convertidor RF DC


♦ Características LC

Experimento 03: Frecuencias resonantes
Experimento 04: Curva de características de frecuencia resonante


♦ Modulación de carga

Experimento 05: Modulación de carga resistiva
Experimento 06: Modulación de carga del portador



Parte II: Tarjeta inteligente NFC y sin contacto

♦ Modulación ASK NFC

Experimento 07: Medición de forma de onda de señal NFC-A
Experimento 08: Medición de forma de onda de la señal NFC-B / F


♦ Experimento de velocidad de datos NFC

Experimento 09: Experimento de velocidad de datos NFC-A
Experimento 10: Experimento de velocidad de datos NFC-B / F


♦ NFC Read Card ID

Experimento 11: ID de lectura de NFC-A
Experimento 12: NFC-F leer ID


♦ Bloque de datos de lectura / escritura NFC

Experimento 13: Bloque de datos de lectura / escritura de la tarjeta Mifare S50
Experimento 14: Bloque de lectura / escritura de tarjeta ultraligera



Parte III: Integración de dispositivos NFC

♦ NDEF

Experimento 15: Formato de intercambio de datos NFC
Experimento 16: NDEF vCard


♦ P2P

Experimento 17: Transmisión de mensajes P2P
Experimento 18: Transmisión de archivos P2P
