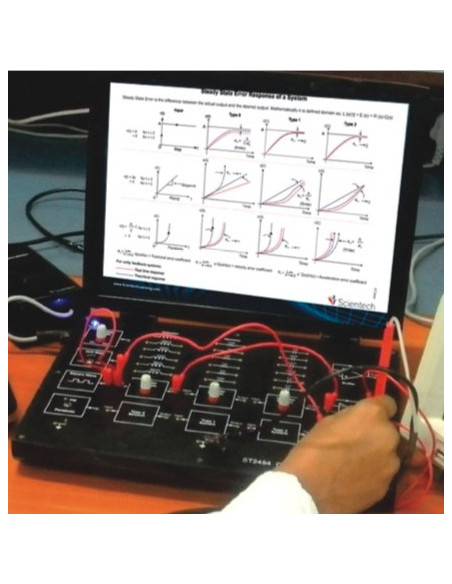

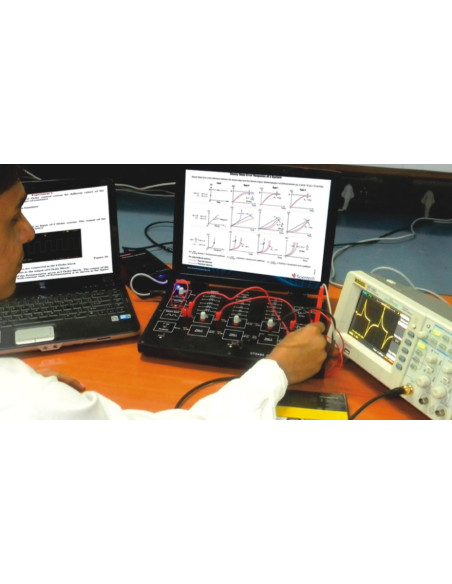

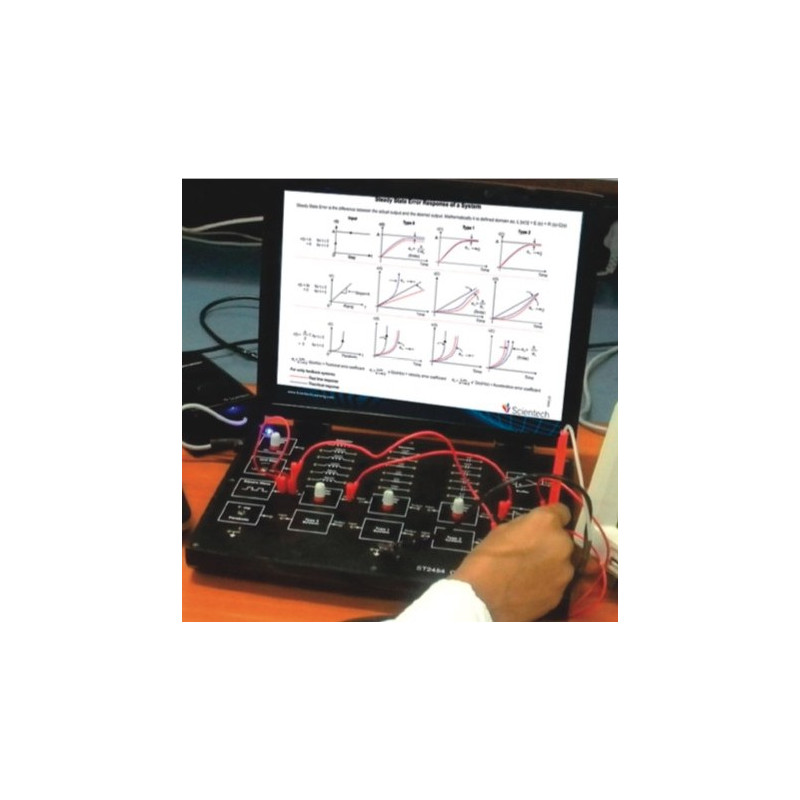

Scientech2454 TechBook para Simulador de Sistemas de Control

Scientech 2454 Control System Simulator ayuda a los usuarios a obtener un conocimiento inestimable sobre el orden y el tipo de sistema de control. La onda cuadrada, la onda de rampa, la onda parabólica, la señal de paso unitario y el suministro de CC variable se proporcionan a bordo como entradas estándar. También están disponibles los bancos de resistencia, capacitor e inductor a bordo para estudiar diferentes combinaciones para el orden de un sistema.

• Study of I Order System

• Study of II Order System

• Study of III Order System

• Study of Type 0 System

• Study of Type 1 System

• Study of Type 2 System

• Additional Resistance Bank

• Additional Capacitance Bank

• Additional Inductance Bank

• Variable Voltage Output

• Unit Step Output

• Square Wave Output

• Ramp Output

• Parabolic Output

• Buffers

• Ess Block

Listado de Experimentos:

• Para observar el sistema de control de primer orden para diferentes valores de la relación de amortiguación en diferentes valores de resistencia

• Para observar el sistema de control de segundo orden para diferentes valores de la relación de amortiguación a diferentes valores de resistencia



• Observar el sistema de control de Tercera Orden para diferentes valores de la Relación de Amortiguación a diferentes valores de resistencia


• Para observar el sistema de control Type0 Steady State Error (Ess) para el paso de unidad o entrada de onda cuadrada


• Para observar el sistema de control Type0 Error de estado estable (Ess) para Ramp como entrada


• Para observar el sistema de control Type0 Steady State Error (Ess) parabólico como entrada


• Para observar el sistema de control tipo 1 Error de estado estable (Ess) para el paso de unidad o entrada de onda cuadrada


• Para observar el sistema de control Type1 Error de estado estable (Ess) para Rampa como entrada
