Integrador de alta Precisión para Bobina flexible Rogowski AO-S1

Referencia: AO-S1 - Fabricante: AO-Electronics

Dispositivos de medición, instrumentación de laboratorio
• Sistemas de monitoreo y control de energía
• Armónicos y monitoreo de transitorios
• Medición de ondulación de CC
• Control de la máquina de soldadura
• Medición de corriente alta

Ventajas:
• Alta precisión de lectura 0.5%
• Volumen inteligente para una instalación de espacio limitada
• Bajo consumo de energía
• Baja cero deriva hasta 5mV
Productos relacionados: AO-YTFC y AO-TFC

Tipo de Salida
300,00 €
Impuestos excluidos Envío: 4 a 6 semanas

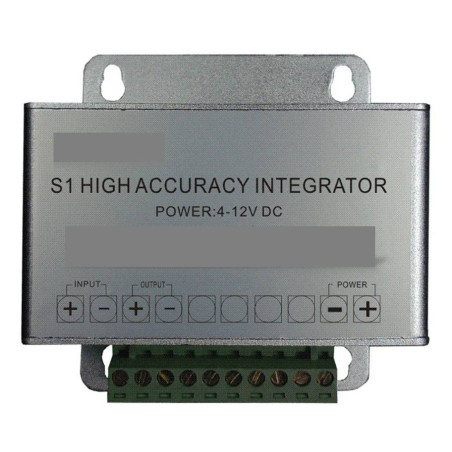

AO-S1 es un integrador de bobina Rogowski de alta precisión, en una
carcasa de aleación de aluminio compacta, alimentada directamente desde la red eléctrica.

S1 se puede combinar con cualquier modelo y tamaño de bobinas AO-YTFC o AO-TFC Rogowski.
Los valores disponibles son: 0-5VDC, 0-5V pico, 4-20mA.
a petición, el valor de la entrada puede personalizarse de acuerdo con la aplicación.
La bobina AO-S1 y Rogoswki es un sistema muy flexible, adecuado para análisis de carga de alta potencia,
monitorización de corriente impulsiva, medición de ondulación de CC, etc.
debido a sus características específicas, la bobina flexible de Rogowski es una solución extremadamente cómoda
para la medición de corriente y se puede usar en varios casos en los que la corriente tradicional
transductor no es la solución adecuada.

Model S1.1 S1.2 S1.3
Rated output 5V AC rms 5V DC(true-rms) 4-20mA
Maximum Output(overload) 10V AC rms     10V DC 25mA
Output Ripple factor 0.2% Default 5% (relay to Response time)
Response time ≤1us Default 100ms(adjustable)
Power consumption 150mW 200mW
Rated Input 500A
3000A
10000A
...
100kA
Read Accuracy 0.2% typical at 1% to 200% of rated Current @25℃
Phase error ≤0.5°
Linearity ±0.2% of reading(1% to 200% of range)
Bandwidth 5Hz to 50kHz(-3dB)
Minimum Current measurement 500mA (Ripple 100mA)
Output on 0A （zero drift） ≤1.5mV
Temperature drift 200ppm/℃
Weight 155g

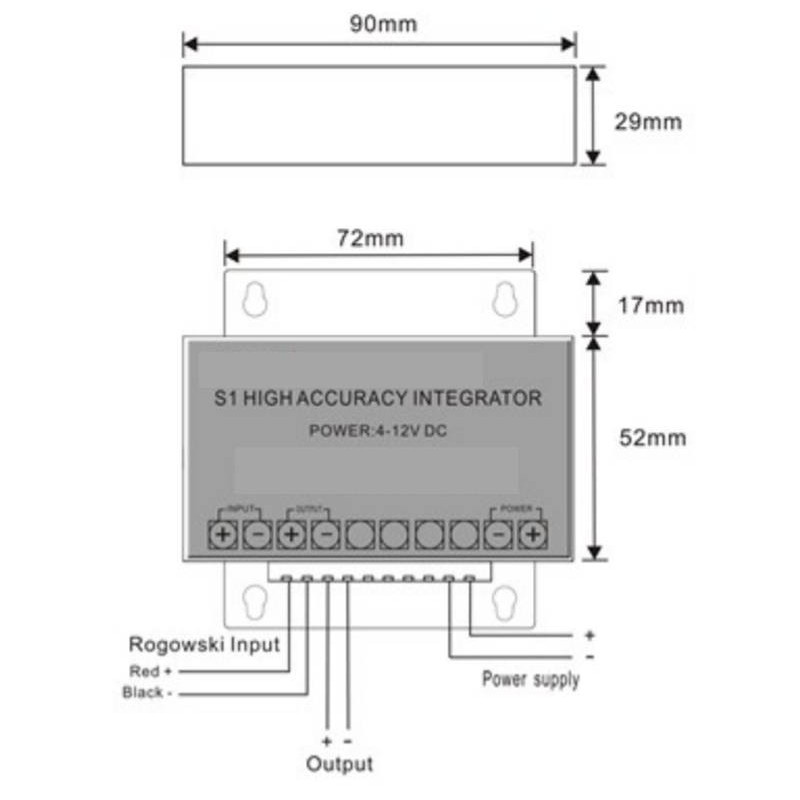

Dimension 86*90*29mm
Power supply  4-12V or 24V(best performance on 4-12V default)
Operating temperature -20℃ to 70℃
Storage temperature -30℃ to 90℃
Relative humidity: 80% max.without condensation
Protection degree: IP20

El Sensor mide:
Corriente AC
