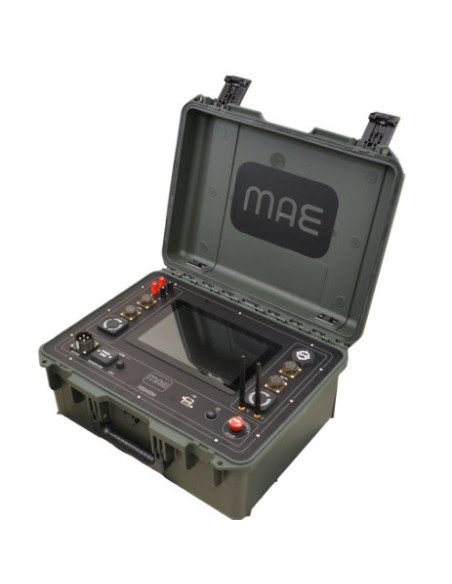

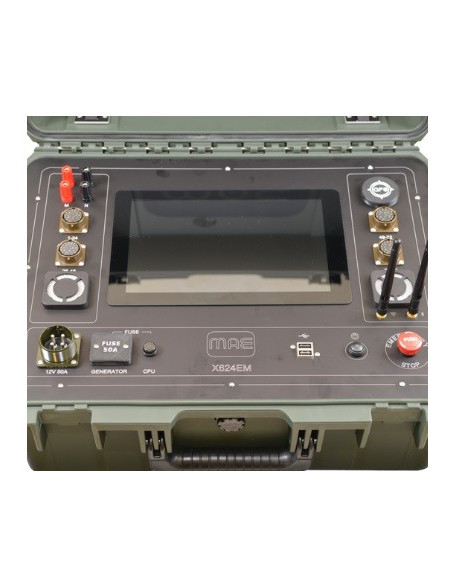

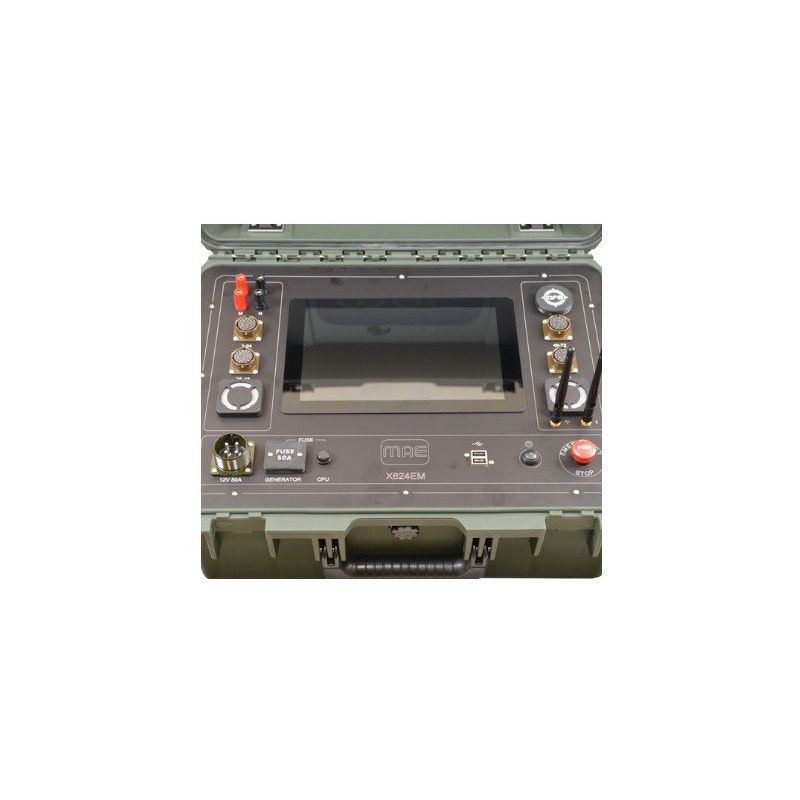

MAE X624EM Georesistivímetro multicanal VHR de 48-72-96 canales

◆ Su excepcional versatilidad lo convierte en la solución perfecta para estudios de resistividad y polarización inducida, con una amplia gama de aplicaciones como exploración de aguas subterráneas, prospección minera, mapeo geológico, investigaciones geotécnicas e investigación arqueológica. La capacidad para mediciones paralelas, combinada con un diseño todo en uno que incluye una CPU incorporada y la integración de algoritmos avanzados con un hardware potente, permite al X624EM brindar mediciones precisas en un tiempo récord.

◆ Este instrumento se destaca por su notable versatilidad y la capacidad de ejecutar estudios 2D y 3D a alta velocidad, gracias a su innovadora plataforma de adquisición de datos. El X624EM ofrece visualización de pseudosecciones en tiempo real, lo que permite a los operadores verificar instantáneamente los datos registrados. Puede realizar mediciones individuales automáticamente o ciclos de medición definidos por el usuario. Los datos se pueden registrar en la memoria interna Disk on Module, en un almacenamiento USB externo o guardar directamente en la nube. El sistema se administra a través del nuevo software ETNET, que incluye una serie de nuevas funciones.

◆ Las técnicas modernas de tomografía geoeléctrica 2D y 3D requieren el doble de mediciones que los métodos tradicionales.
A diferencia de los instrumentos anteriores, que normalmente solo cuentan con unas pocas docenas de canales de medición, el X624EM puede medir simultáneamente el potencial entre dos electrodos conectados (excluyendo el par utilizado para la entrada de corriente). En una configuración típica con N electrodos, el instrumento proporciona N-2 canales de adquisición. Por ejemplo, con 48 electrodos y 46 canales independientes, puede realizar hasta 1035 mediciones simultáneamente con una sola entrada de corriente.

Ventajas de la arquitectura X624EM:

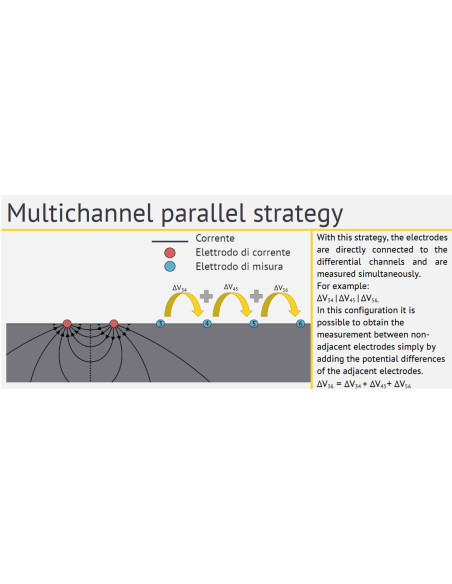

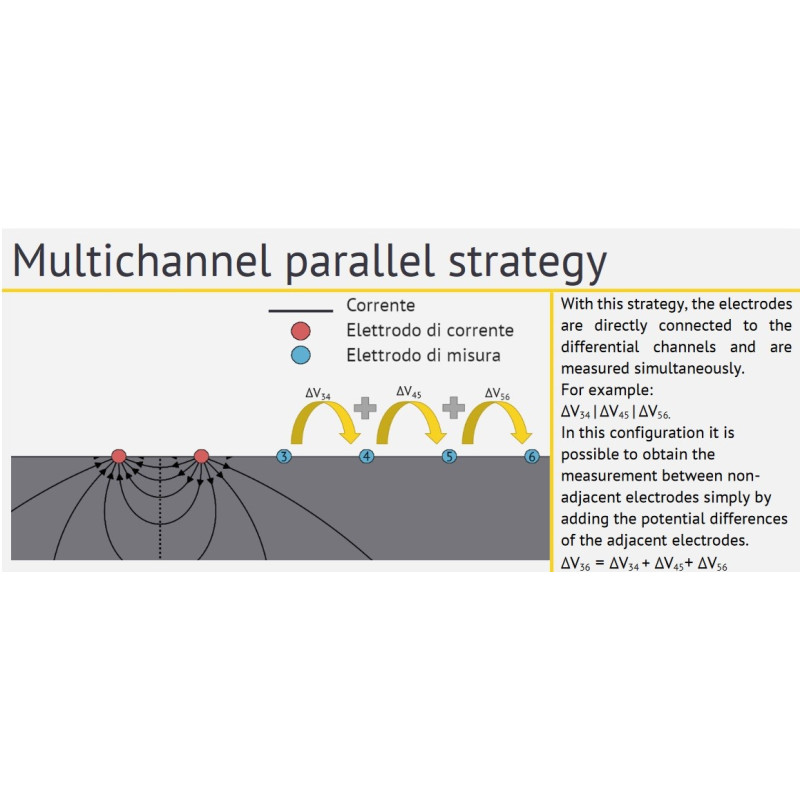

◆ Estrategia paralela multicanal:
La estrategia multicanal del X624EM marca un avance significativo en la adquisición de datos eléctricos, especialmente para configuraciones 3D. Este enfoque avanzado aumenta drásticamente la velocidad de medición, lo que le permite obtener resultados precisos y detallados rápidamente, reduciendo las horas de trabajo de campo y disminuyendo los costos operativos. La estrategia multicanal mejora la eficiencia del diseño de secuencias, manejando automáticamente tareas como la identificación de cuadrupolos o líneas clave, que anteriormente requerían una entrada manual. Las mediciones paralelas generan grandes cantidades de datos sin extender los tiempos de adquisición, lo que proporciona más información sin comprometer la velocidad.

◆ Secuenciador:
El software de gestión ofrece amplias opciones para diseñar secuencias de medición, incluida la configuración de electrodos, el espaciado y la geometría 3D, con una vista previa de la secuencia diseñada. El secuenciador proporciona varios beneficios clave que agilizan el proceso de diseño de mediciones geoeléctricas:

Versatilidad de campo: Nuestro innovador diseño de secuencia permite configuraciones rápidas en el lugar sin dispositivos externos, lo que simplifica el proceso de configuración y adapta las secuencias a sus necesidades de estudio específicas.
Visualización en tiempo real: El software proporciona vistas previas instantáneas de la configuración de la secuencia y la profundidad de investigación estimada, lo que optimiza el diseño de la secuencia para obtener los mejores resultados.
Eficiencia: El diseño de secuencia integrado ahorra tiempo, eliminando la necesidad de regresar al laboratorio para configuraciones complejas. Obtenga una vista previa de las secuencias, realice ajustes en el sitio y comience las mediciones rápidamente.

◆ Metodología:
La suite ETNET ofrece varias metodologías de medición, lo que le permite personalizar completamente su proceso de adquisición de datos geoeléctricos:

Flexibilidad: Elija entre diferentes metodologías, incluidos potenciales espontáneos, resistividad y polarización inducida, adaptando su estudio al terreno y los objetivos para los datos más relevantes.
Personalización: Controle cada parámetro de medición, desde iteraciones hasta configuraciones de corriente y voltaje, para optimizar su estudio para diferentes condiciones del suelo.
Precisión y control: La capacidad de seleccionar y personalizar metodologías le brinda un control preciso sobre su estudio geoeléctrico, mejorando la calidad de los datos y permitiendo tomar decisiones más informadas.

◆ Polarización inducida de ventanas:
El software admite funciones avanzadas para polarización inducida, lo que le permite definir ventanas de tiempo con intervalos de muestra a partir de 10 ms. Los puntos clave incluyen:

Ventanas de medición personalizadas: Elija ventanas de 10 ms para capturar detalles sutiles en las respuestas del terreno, adaptando el proceso de acuerdo con los objetivos del estudio.
Amplia gama de opciones: según el instrumento, seleccione hasta 20 ventanas de medición (con el ET300) o ventanas ilimitadas (con el X624EM), lo que ofrece una gran flexibilidad.
Funcionalidad IP completa: obtenga una curva de descarga completa para la polarización inducida, capturando cada detalle a lo largo del tiempo para un análisis más preciso.

◆ Pseudosección 2D:
El software proporciona modos de visualización en vivo para los datos adquiridos, lo que permite la personalización y visualización de pseudosecciones 2D para resistividad y polarización inducida. Las características incluyen:

Visualización en tiempo real: vea instantáneamente los datos adquiridos, lo que proporciona información inmediata sobre las características del terreno.
Información detallada: la visualización simultánea de resistividad y cargabilidad ofrece una vista integral de las propiedades del suelo, lo que ayuda a identificar estructuras geológicas o anomalías.
Personalización: ajuste los parámetros de visualización, como los tipos de gráficos y las escalas de color, para resaltar rangos de datos específicos para un análisis detallado.

◆ Pseudosección 3D:
La función de pseudosección 3D permite la inserción intuitiva de la geometría del electrodo, lo que permite la visualización tridimensional de los datos adquiridos:

Visualización 3D: Explore el subsuelo con una representación 3D envolvente, lo que mejora el análisis de las estructuras geológicas.
Personalización de la geometría: Ingrese la geometría del electrodo y visualice los puntos de medición 3D en tiempo real, lo que facilita la retroalimentación inmediata sobre la adquisición de datos.
Selección de parámetros: Personalice los parámetros de visualización para que se ajusten a necesidades específicas, lo que garantiza una representación de datos clara y detallada.

◆ Control de calidad:
Las herramientas MAE brindan un control remoto completo, maximizando la eficiencia operativa y ahorrando tiempo:

Control desde tableta o teléfono inteligente: administre los instrumentos directamente desde su teléfono inteligente o tableta, ajustando configuraciones, iniciando capturas o monitoreando el estado desde cualquier lugar.
Monitoreo remoto: realice un seguimiento del progreso de los estudios desde su hogar u oficina, diseñe estudios de forma remota e inicie adquisiciones sin salir de su espacio de trabajo.
Administración de datos en la nube: archive y recupere datos fácilmente a través del servicio en la nube de MAE, lo que garantiza un acceso seguro a sus datos desde cualquier lugar.

Con el X624EM, los estudios geoeléctricos alcanzan nuevos niveles de eficiencia, precisión y control, lo que garantiza el éxito de sus proyectos con tecnología de vanguardia.

General:
Tecnología ADC: ADC Delta-Sigma de 24 bits

Número de electrodos: 48-72-96 (hasta 96 canales)

Configuración de la matriz: 1D, 2D, 3D y time-lapse

Medidas: Potencial propio, Resistividad, Polarización inducida

Dimensiones: 49x39x23 cm

Peso: 18 kg

Pantalla: Pantalla táctil de 10"

GPS: Sí

Compatibilidad de exportación: RESinv, ERTlab, ZondRES, MAE

Función Roll-along: Controlada por software

Pseudosección en tiempo real: 1D, 2D y 3D

Generador de secuencias: 1D, 2D y 3D

Carcasa: IP67

Condiciones ambientales: -20 °C / 90 °C

Fuente de alimentación: Batería externa de 12 V, sugerida 100 Ah

Salida:
Potencia de salida: 600 W

Salida de voltaje: ±50 V, ±100 V, ±200 V, ±400 V, ±800 V

Corriente de salida: hasta 12 A a 50 V, hasta 0,750 A a 800 V

Diagrama de energización: personalizado a partir de 250 ms

Precisión: ±0,2 μA

Precisión: < 0,2 %

Entrada:
Estrategia de medición: paralela

Voltaje de entrada: ±25 V

Precisión: 1,5 μV frente a escala completa

Precisión: < 0,2 %

Impedancia de entrada: 2,5 MΩ

Apilamiento y reducción de ruido: hasta 255

Filtro de muesca de entrada: 50 Hz

Ajuste de potencial propio: automático

IP ventanas: muestreo de 100 Hz

Multi-electrode Geoelectrical Prospecting+

This survey method calculates ground resistivity based on voltage difference (d.d.p.) measurements. The process involves introducing an electric field into the ground using current electrodes and measuring the d.d.p. at separate measurement electrodes. Using Ohm's second law, the resistivity value is determined, reflecting the intrinsic properties of the material. Since rocks are naturally resistive, variations in resistivity are primarily due to the presence of water in varying amounts.

In 2D-3D electrical tomography, electrode grids (16, 32, 64, 128, etc.) are fixed into the ground at regular intervals. These electrodes are connected to commutation boxes that automatically select the measuring and current electrodes, performing all possible combinations. The system generates numerous measurements based on the number of electrodes and the geometric configuration used. The tomographic inversion of this data produces a 2D or 3D reconstruction of the ground, allowing the identification of anomalies such as cavities, water bodies, and their shapes, sizes, and spatial distribution.

V.E.S. Vertical Electrical Survey+

This survey method aims to reconstruct a 1D electro-tomography at a specific measurement point. It involves the geo-electric technique, which experimentally determines the resistivity distribution that defines the electrical structure of a medium. In the SEV method, the distance between electrodes is gradually increased while measuring the ratio between voltage difference (d.d.p.) and current intensity. The resistivity values obtained are influenced by the properties of materials at greater depths, necessitating geometric corrections. This involves introducing factors dependent on the distances between the measurement electrodes (MN) and the input electrodes (AB). Depending on electrode positioning within the geo-electric field, different quadrupole systems, such as Wenner and Schlumberger, are used. The result is a 1D profile of ground resistivity at a specific location.

Induced Polarization Measurement+

Induced Polarization (IP) is an electrical phenomenon that occurs within material media. In the time domain, it is observed as chargeability, which happens when stress is released after the interruption of a step-type electric current. In the frequency domain, it involves the dispersion of electrical resistivity as the frequency of an alternating current changes. IP sources are primarily linked to redox processes at the interfaces between metal grains and interstitial fluids (electrode polarization). Another significant IP source is the accumulation of ions in moving electrolytes due to variations in mobility along the path (electro-kinetic polarization).

Through tomographic inversion of surface data, the resulting images reflect chargeability, enabling the identification of areas with potential hydrocarbon accumulations or other significant concentrations. Chargeability is directly proportional to the amount of charge stored by the lithotype, indicating the concentration of conductive materials in the multi-electrode area.

Spontaneous Potential Measurement+

The Spontaneous Potential (SP) method involves measuring potential differences on the surface that are associated with natural electric fields, which are linked to the underground flow of aqueous electrolytic solutions in porous media. By analyzing SP anomalies on the surface, the intensity and position of ionic charge concentrations of both polarities can be determined.

The test involves placing two electrodes: one near the measurement station and the other moved along subsequent stations on the line. Alternatively, both electrodes can be moved while maintaining a consistent interval between them, mapping the ground based on spontaneous potential variations. This method is particularly useful in mining for locating sulfides and graphite, as well as in archaeology. Underground water flows can be influenced by archaeological structures, which may act as drains or obstacles. By identifying SP anomalies, it is possible to indirectly detect these underground structures.
