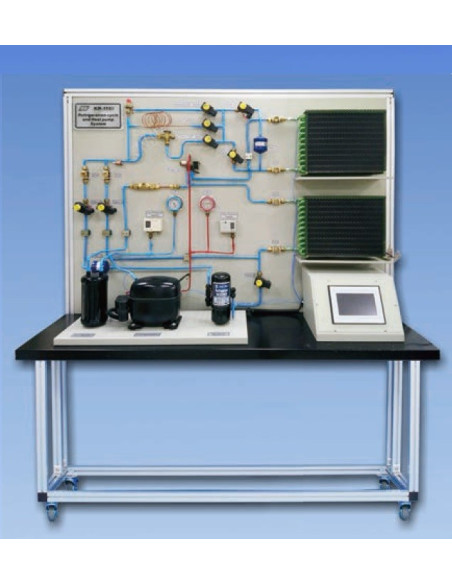

KR-115B Ciclo de refrigeração e sistema de bomba de calor com HMI

Ciclo de refrigeração e sistema de bomba de calor HMI KR-115B foi projetado para aprender a teoria da transferência de calor na engenharia de refrigeração.
► Com a configuração adequada, o KR-115B pode ser emulado como
ou sistema de bomba de calor.
► Todos os componentes do sistema são montados no painel frontal para que os alunos possam observar diretamente, tocar nos componentes e ouvir os ruídos produzidos pelos componentes enquanto estão funcionando sob qualquer
Ciclo de refrigeração ou bomba de calor.
► O KR-115 oferece três dispositivos de expansão disponíveis para a passagem do refrigerante; eles são válvula de expansão de pressão, tubo capilar e
válvula de expansão térmica.
► Os alunos podem usar o painel de controle para alternar o caminho de expansão preferido de três dispositivos de expansão e comparar o desempenho correspondente no ciclo de refrigeração ou bomba de calor.
► O estado do refrigerante pode ser claramente observado através de 6 visores em diferentes fases do ciclo de Refrigeração / Bomba de Calor.
► Os alunos podem usar as válvulas para conduzir o refrigerante na direção de fluxo apropriada para que o sistema possa operar na condição de resfriamento/aquecimento correspondente.
► Se os alunos desviarem o refrigerante para uma direção de fluxo errada, os interruptores de proteção de pressão detectarão o conflito e interromperão o compressor para evitar que o sistema seja danificado.
► Usando o sistema de controle HMI, o painel de toque pode ser facilmente usado para controlar e verificar o status do experimento do sistema para os alunos. O painel exibirá o status de trabalho selecionado do sistema, a unidade de números de temperatura e pressão facilmente e os alterará.

► Todos os componentes do sistema, incluindo condensador, compressor, evaporador, tubo capilar, filtro, receptor de refrigerante, acumulador, válvulas manuais, manômetros, dispositivos de expansão, são montados no painel frontal para operação direta e observação.
► Três tipos de dispositivos de expansão, incluindo tubo capilar, válvula de expansão de pressão e válvula de expansão térmica para a passagem do refrigerante.
► Fornece 6 visores para observar o status do refrigerante antes e depois de passar pelo evaporador, condensador, dispositivos de expansão e compressor.
► Fornece interruptores de proteção de alta e baixa pressão para parar automaticamente o compressor ao detectar um caminho de fluxo de refrigerante incorreto.
► O caminho do refrigerante para o tubo de alta pressão é pintado em vermelho e o tubo de baixa pressão em azul.
► Use o controle do painel de toque e exiba dados
► Pode usar o VNC para controle sem fio. (precisa usar o WIFI AP)

1. Compressor: 1 HP 220VAC, 50Hz/60Hz
2. Refrigerantes: R-134a
3. Manômetro de Alta Pressão (0~500 psig) e Manômetro de Baixa Pressão (0~200 psig)
4. Tubo capilar
5. Válvula de expansão de pressão
6. Válvula de Expansão Térmica (-40 ~+10˚C Tampa do Tubo. 1,5m)
7. Válvula de 4 vias 220V AC máx. 2,5 MPa mín. 0,25Mpa Descarga 3/8" Sucção e Bobinas 5/16"
8. Interruptor de alta pressão 110psig~430psig com reset manual
9. Interruptor de baixa pressão 0~80 psig com reset manual
10. Receptor de Refrigerante
11. Acumulador de resfriamento
12. 6 olho mágico
13. 9 Válvulas solenoides
14. Ventilador forçado: 220VAC, 50Hz/60Hz
15. Dimensão: (1600 (largura) x 580 (profundidade) x 1890 (altura)) mm ± 10%
16. As aletas do condensador e evaporador são instaladas com a rede de proteção, malha de 15 furos/pol2 ou mais
17. Os tubos de cobre são pintados para evitar ferrugem e corrosão.
18. Adota suporte extrudado de alumínio de 40*40mm e equipado com 4 rodas de freio.
19. O painel e a mesa são feitos de chapas de ferro com revestimento Experimentos
20. Sob o ciclo positivo, a baixa pressão inicial de três tipos de válvulas de expansão deve estar entre 25 e 35 psig
21. O manual de operação e ensino é fornecido.

22. O manual inclui:
a. Procedimentos de experimento detalhados para todos os experimentos.
b. Objetivos de aprendizagem de cada experimento
c. Princípio e características do sistema
d. Princípio de funcionamento do componente

23. Slides de Instruções Operacionais, contendo:
a. Introdução à estrutura do KR-115 e sua função
b. Explicação do sistema de circulação de refrigeração.
c. Descrição do componente
d. Procedimentos operacionais

1. Sistema de circulação de refrigeração com tubo capilar
2. Sistema de circulação de refrigeração com expansão de pressão válvula de controle
3. Sistema de circulação de refrigeração com expansão térmica válvula de controle
4. Sistema de bomba de calor de ciclo reverso
5. Sistema de bomba de calor de ciclo reverso sem receptor de refrigerante
6. Desenhando o Gráfico Mollier
7. Calculando o desempenho do sistema
8. Comparação do desempenho do sistema
9. Comparação de energia entre resfriamento e aquecimento experimentos
10. Coeficiente de desempenho (COP) e eficiência energética proporção (EER)
