Nvis 6530A Techbook para Entender as Características do DIAC, TRIAC e SCR

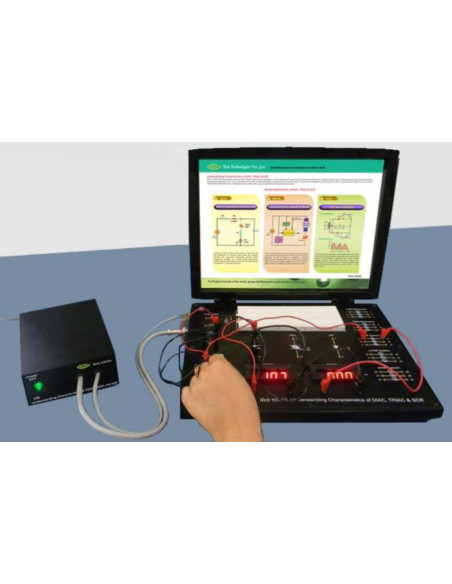

Nvis 6530A Techbook para Entender as Características do DIAC, TRIAC e SCR é uma plataforma ideal para melhorar a educação, o treinamento, as habilidades e o desenvolvimento de nossas mentes jovens.

As características do V-I podem ser desenhadas pelo aluno, o que o ajuda a entender o comportamento desses dispositivos com facilidade. Este produto tem uma fonte de alimentação interna adequada e resistência interna de diferentes valores. A área da placa permite a construção de circuitos usando componentes externos juntamente com recursos a bordo.

• Características:


- Design generalizado
- Fonte de alimentação embutida de +15, + 35V e -35V
- Voltímetro e amperímetro on-board muito priorizados com base no DPM
- Placa
- Equipado com diferentes valores de resistências
- potenciômetro de 10 voltas
- Tutorial de produto on-line

- Mains power supply: 90 - 270V ±10%, 50Hz

- Fixed DC power supply: +15V, Regulated
                                         +35V, Regulated
                                          -35V, Regulated

- BreadBoard:
       -- Dimension (mm): 75 x 61 x 10
       -- Distribution strips:
       -- Terminal strips: 2
       -- Distribution holes: 200
       -- Terminal holes: 640

- DIAC: DB3

- TRIAC: BT136

- SCR: TYN616

- Resistor Bank:
       -- M.F.R. 2.2K 1% 1/4W (3 Nos.)
       -- M.F.R. 470E 1% 1/4W (3 Nos.)
       -- M.F.R. 1K 1% 5W (3 Nos.)
       -- M.F.R. 4.7K 1% 5W (3 Nos.)
       -- M.F.R. 1K 1% 10W (3 Nos.)

- Variable Resistance bank:
       -- 5K 10 turn Potentiometer (2 Nos.)

- Voltmeter Range: 0 V to 99 V

- Ammeter Range: 0 mA to 20 mA

- Weight: 2.5 kg (approximate)

- Dimensions (mm): W 350 x D 280 x H 55

- Estudar e representar graficamente as características V-I do DIAC com polarização positiva e negativa
- Estudo e observação da tensão de ruptura (V) e da simetria V de BO BOACAC
- Estudo e caracterização gráfica do TRIAC V-I com viés positivo e negativo
- Estudo da ativação do portão TRIAC
- Estudar os fenômenos da corrente de retenção e da corrente de retenção no TRIAC
- Estudar e rastrear o estudo de ativação da porta SCR da SCR característica do V-I SCR
- Estudar o fenômeno de manter a corrente e a corrente de retenção no SCR.
