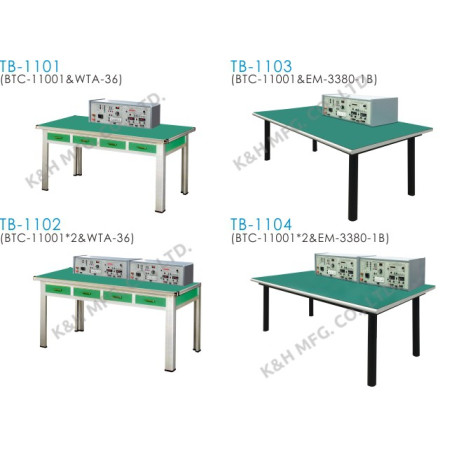

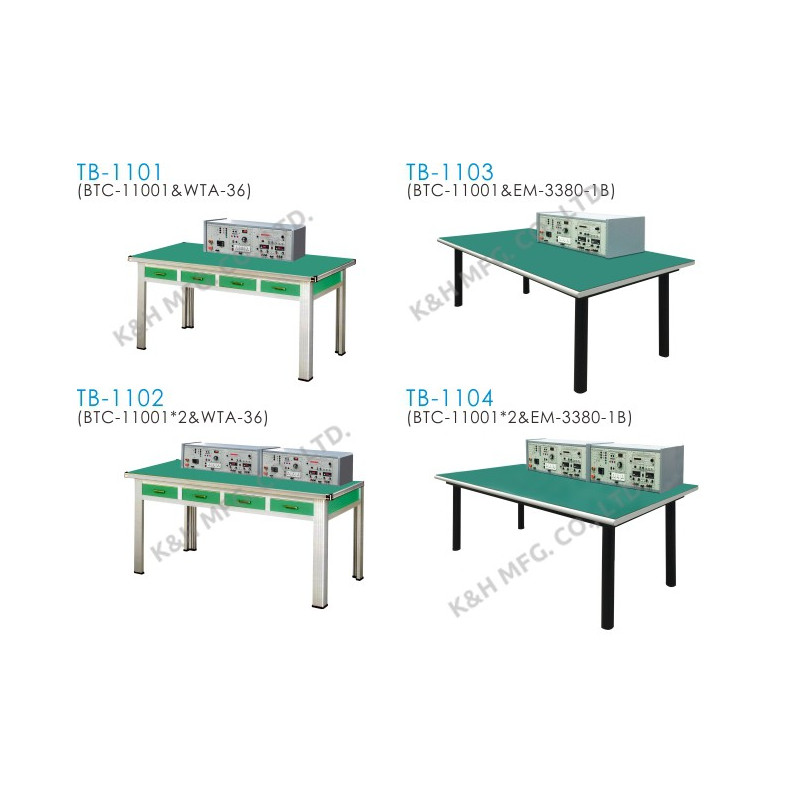

TB-1101 Banco de Treinamento (BTC-11001 Console do Banco Superior + WTA-36 Tabela de Trabalho)

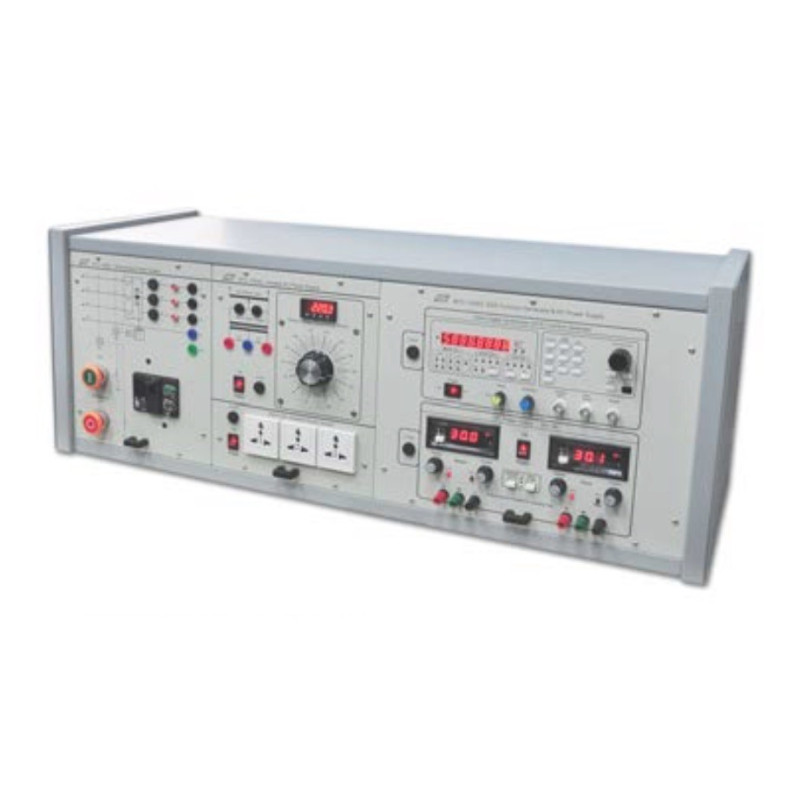

* BTC-11001 Superior Bank Console (BTC-10001 + BTC-10002 + BTC-10003)

• BTC-10001 Fonte de Alimentação Trifásica


(1) Interruptor de proteção de sobrecorrente / vazamento
(2) Botão Iniciar e Emergência
(3) Tensão de entrada: 3Ø 220V
(4) Saída nominal: 3Ø 220V / 10A
(5) Conjunto de proteção contra fusíveis
(6) Saída: tomadas de segurança de 4 mm

• BTC-10002 Fonte de Alimentação AC Variável

(1) Tensão de entrada: 1Ø 220V
(2) Tensão de saída: 1Ø 0 ~ 260V / 2A
(3) Conjunto de proteção contra fusíveis
(4) Saída: tomadas de segurança de 4 mm

• BTC-10003 Function Generator Direct Digital Synthesizer (DDS) e fonte de alimentação de DC


+Function Generator Direct Digital Synthesizer (DDS)

(1) - Forma de onda: seno, triângulo, quadrado, rampa, Ramn,
Ruído, Arb, SEQ
     - Freqüência: seno, quadrado, rampa, Arb: 10mHz ~ 5MHz Triângulo: 10mHz ~ 2MHz

(2) Configuração: teclado e codificador

(3) Tela: 8 segmentos de 7 segmentos

(4) Amplitude: 10mHz ~ 100KHz (20Vpp)
                       100KHz ~ 1MHz (15Vpp)
                       1MHz ~ 5MHz (12Vpp)

(5) Ciclo de serviço quadrado: 10% ~ 90%

(6) Modo de modulação: AM, FM Fonte: EXT / INT

(7) SWEEP:
Forma de onda: Seno, Quadrado, Triângulo, Rampa Frequência: 10mHz ~ 2MHz
-Mode: Linear / Log
-Source: EXT / INT
- Período de varredura interno: 1μs ~ 500s (10 Seção)

(8) Arbitrária:
-Resolução vertical: 10 bits
-Longitude: 1024 pontos
-Rango: Configuração do ponto inicial / final
- Frequência de amostragem: 10mHz ~ 100MHz (10 Seção)

(9) Modo de configuração do seqüenciador:
Forma de onda, frequência, amplitude, duração Conjuntos máximos: 128

(10) Impedância de saída: contador de 50Ω (típico)

(11) Função: frequência, período, largura de impulso positivo / negativo, contador de freqüência do codificador: nível de ECL de 1Hz ~ 100MHz (8DIG)
Período, Contador de pulso: 10nS ~ 100sec (alto / baixo / período) Contador de codificador de nível ECL: Fase A / B: Nível máximo TTL de 1MHz (8DIG)

+Fonte de alimentação de DC

(1) Saída dupla: tensão constante de 0 ~ ± 30V / 3A (2)

(3) Corrente constante

(4) Operação de acompanhamento:
Erro de rastreamento, ≤ 0,3% + 5mV @maximum rating

(5) Proteção:
Limites atuais, para produtos com excesso de produção ou escassez de produtos

(6) Medidor digital:
Display de 3 dígitos, cada um pode ser selecionado para monitorar a tensão de saída e a corrente de saída

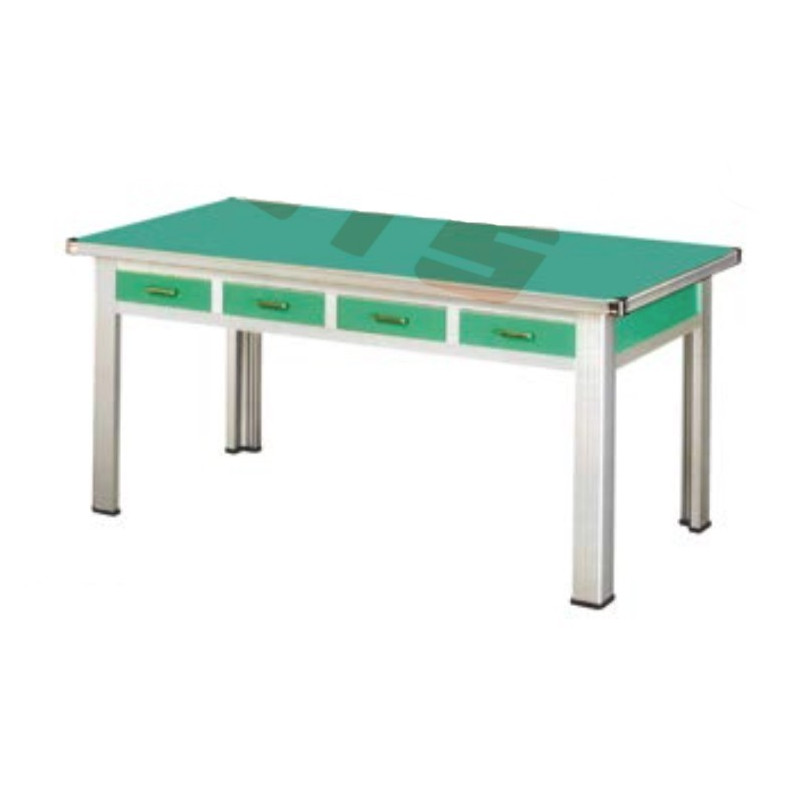

* WTA-36 Mesa de Trabalho

1. Tamanho: aproximadamente 1800 (W) x 900 (D) x 780 (H) mm
2. Tabela usa madeira compensada de 30 m / m, topo com placa laminada
3. 4 gavetas de madeira com barra de mão
4. A construção principal utiliza material de liga de alumínio, construção
combinação, pé de mesa e poste fixo com 3m / m esconde a placa do terminal e a placa de ferro de 3m / m usa o parafuso fixo, a tira de alumínio da placa de ferro para melhorar a construção, entre a tira de alumínio usa chapa de ferro de 3m / m com o parafuso fixo.
5. Base do pé do banco com borracha
6. Material de alumínio com revestimento protetor da cobertura de processo do pólo positivo
7. Enrole 4 lados da mesa com uma tira de alumínio.
8. Table Pad: o mesmo tamanho que o tabletop; Almofada de borracha 5 m / m

** Opcional:

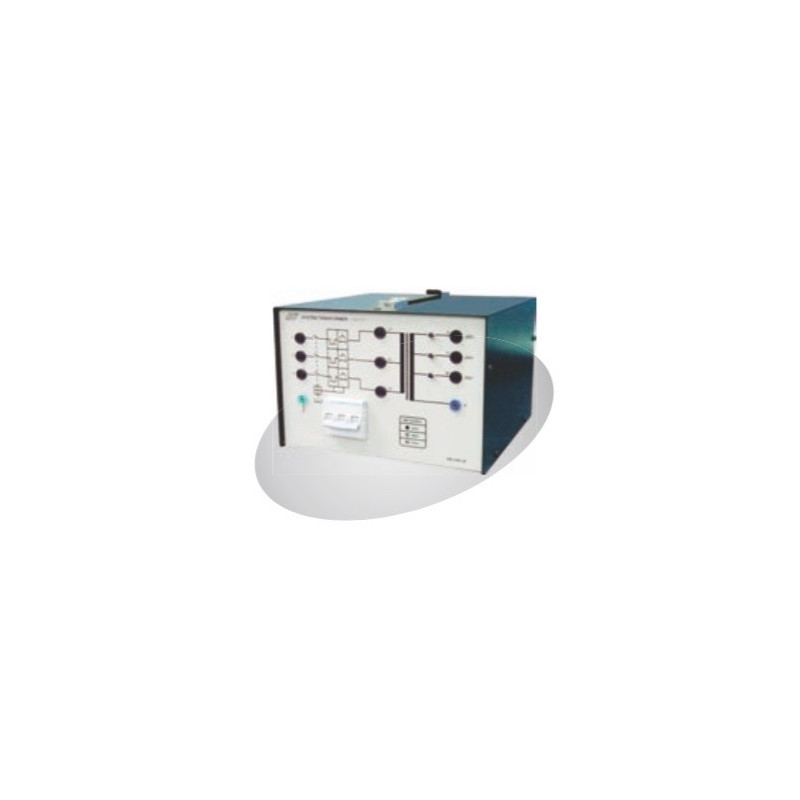

• EM-3340-3B Transformador do Sistema

(1) Potência nominal: 1,5 KVA

(2) Primário: depende da tensão da linha local

(3) Secundário: 3 ° 220 VAC

(4) Frequência: 50 / 60Hz

- É necessária a alimentação trifásica (fonte) ao operar este sistema.
- O transformador do sistema EM-3340-3B deve ser incluído se o 220V trifásico não estiver disponível.
