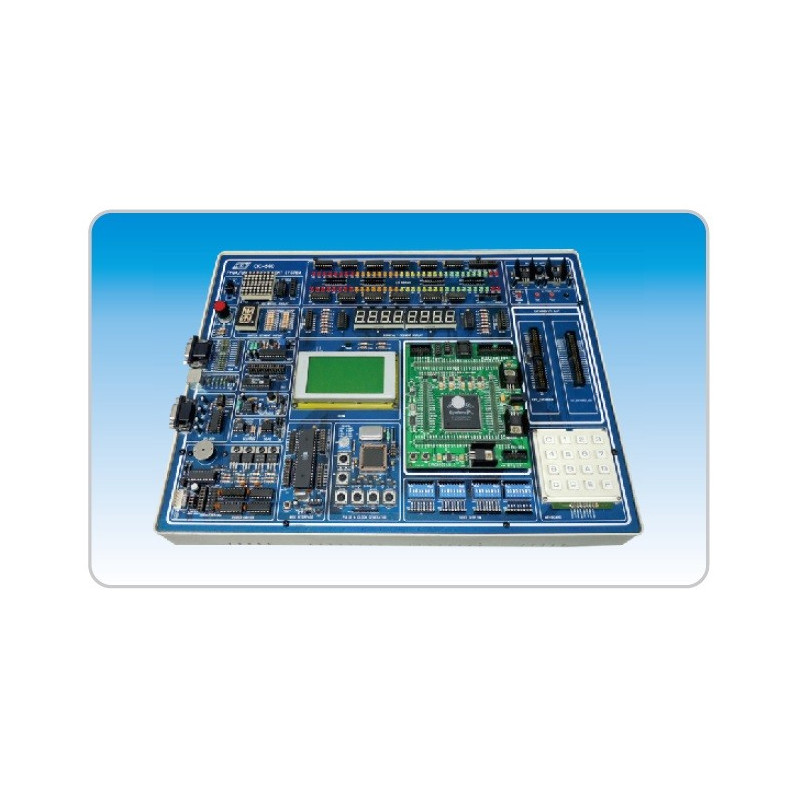

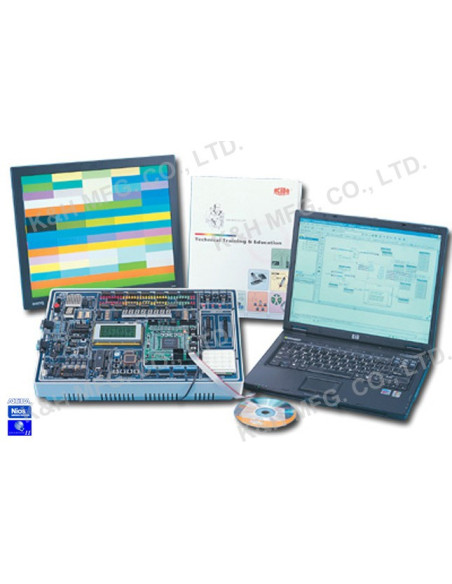

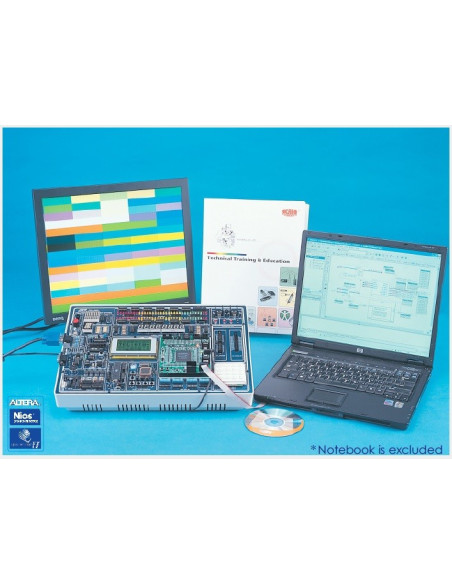

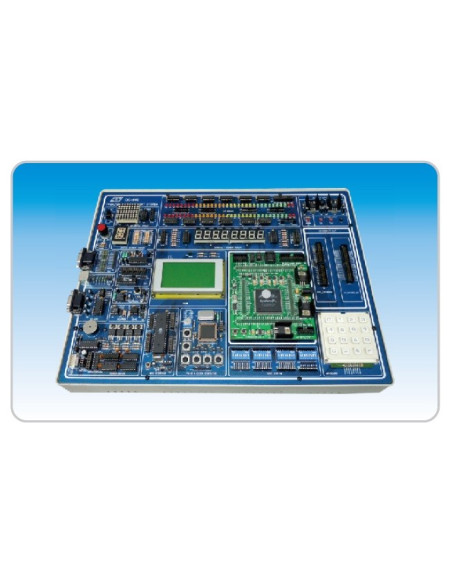

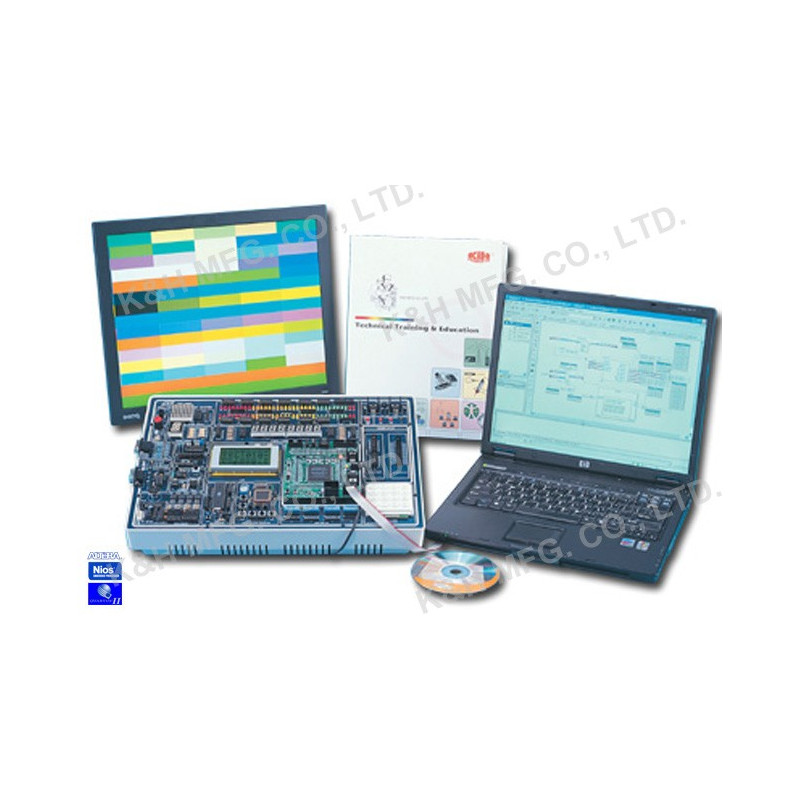

CIC-560 Sistema de Desenvolvimento Avançado FPGA

Este sistema está equipado com um módulo analógico ADC / DAC, teclado, tela LCD, PS2, VGA, UART, interface SCI, LED, display de 8 dígitos de 7 segmentos, motor de corrente contínua e motor de passo que permitem que os alunos operem o Design complexo de sinais mistos e design de controle digital.

1. O CIC-560 está bem equipado para o design de circuitos digitais complexos.
2. Fornece conversor AD / DA, teclado, tela LCD, PS / 2, VGA, UART, interface SCI, LEDS, display LED de 8 dígitos de 8 segmentos, motor passo a passo e circuitos do controlador do motor de corrente contínua.
3. Adequado para treinamento curricular no campo da eletrônica, engenharia elétrica, informação, comunicação e automação.
4. Ideal para designers profissionais de TI, engenheiros de pesquisa e desenvolvimento, estudantes de graduação e pós-graduação para aprender o desenvolvimento e desenvolvimento de software IC.
5. Desenvolver e verificar circuitos digitais básicos e avançados, processamento de sinal digital e CPU / MCU com chip FPGA multi-elemento e multipolo.

• Design e aplicação do circuito lógico básico

01. Instalação e operação do software QUARTUS II
02. Circuito lógico combinacional básico
03. Circuito lógico sequencial básico
04. Circuito lógico da lógica aritmética
05. Uso de megafunção
06. Circuito de conversão de código numérico


• Design e aplicação de circuitos lógicos avançados

01. Contador de cima / baixo de 48 bits com carga, claro e habilitado
02. O transceptor de acoplamento infravermelho controla o contador decimal de 8 dígitos
03. Detector do interruptor do codificador rotativo
04. Descodificador de display digital LED de 16 segmentos
05. controle da tela gráfica de matriz de pontos de 8 x 8 x 2 cores
06. Controle do teclado da matriz de varredura 4 x 4
07. Controle de exibição de módulo de LCD de 128 x 64
08. Conversão ADC com tela hexadecimal e decimal
09. Conversão DAC para gerador de freqüência preciso
10. Gerador de função preciso controlado pelo teclado
11. Controle de tela VGA de 8 x 8 x 8 pixels
12. Interface com teclado síncrono serial PS / 2
13. Posição do motor passo-a-passo controlada pelo teclado
14. Velocidade do motor passo-a-passo controlada pelo teclado
15. Uso do analisador lógico em tempo real interno do QUARTUS
16. Frequência e temporizador de alta velocidade
17. Relógio digital
18. Caixa de música
19. Piano eletrônico
20. Gabinete de criptografia digital
21. Armário de criptografia digital com código de salto
22. Máquina de Bingo
23. dados eletrônicos
24. Controle do semáforo
25. Transmissão serial DAC
26. Transmissão da CII
27. Transmissão UART
28. Interface com MCU
29. Criando CPU NIOS a partir do sistema de desenvolvimento SOPC

NECESSÁRIO LOCALMENTE AO OPERAR CIC-560:
► PC/PORTÁTIL
► MULTÍMETRO DIGITAL
► OSCILOSCÓPIO DE ARMAZENAMENTO DIGITAL
► ANALISADOR LÓGICO
