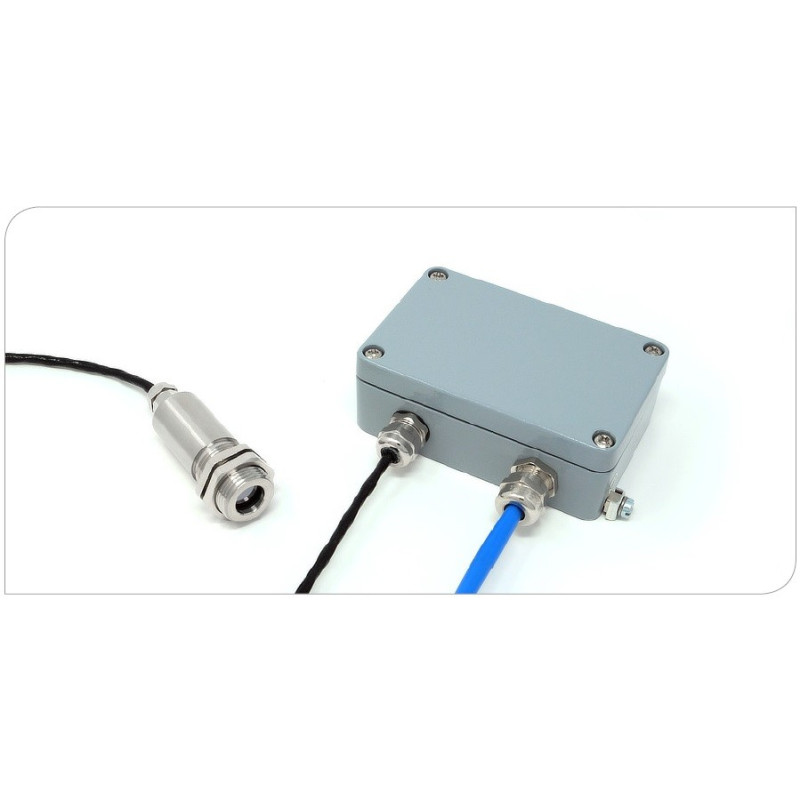

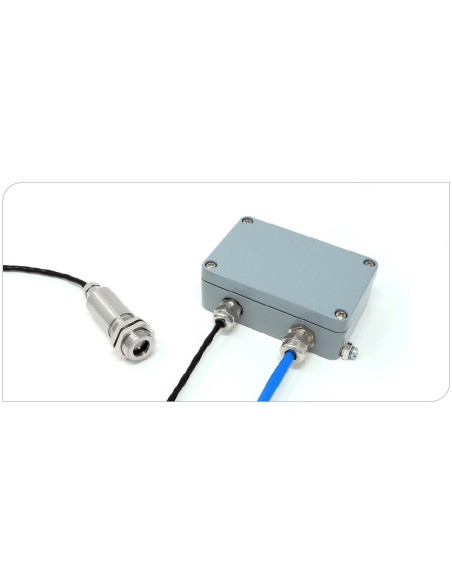

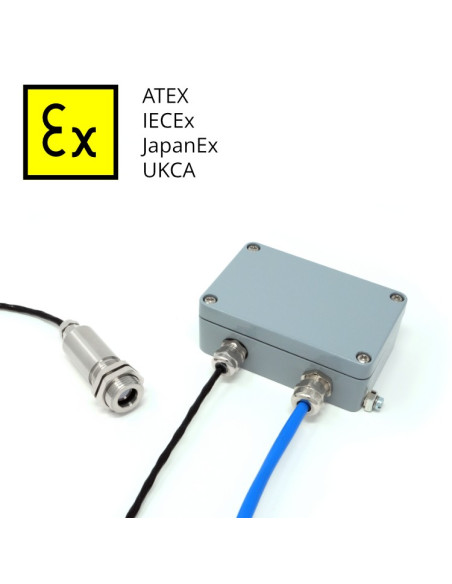

ExTempMini, Sensor de Temperatura Infravermelho Intrinsecamente Seguro para Altas Temperaturas Ambientais

► Faixa de temperatura: -20°C a 1000°C
► Cabeça sensora para uso em temperaturas ambientes de até 180°C
► TEX, IECEx e UKEX certificados até Zona 0 (gás), Certificado JapanEx
► Saída de 4-20 mA, dois fios, alimentado por loop

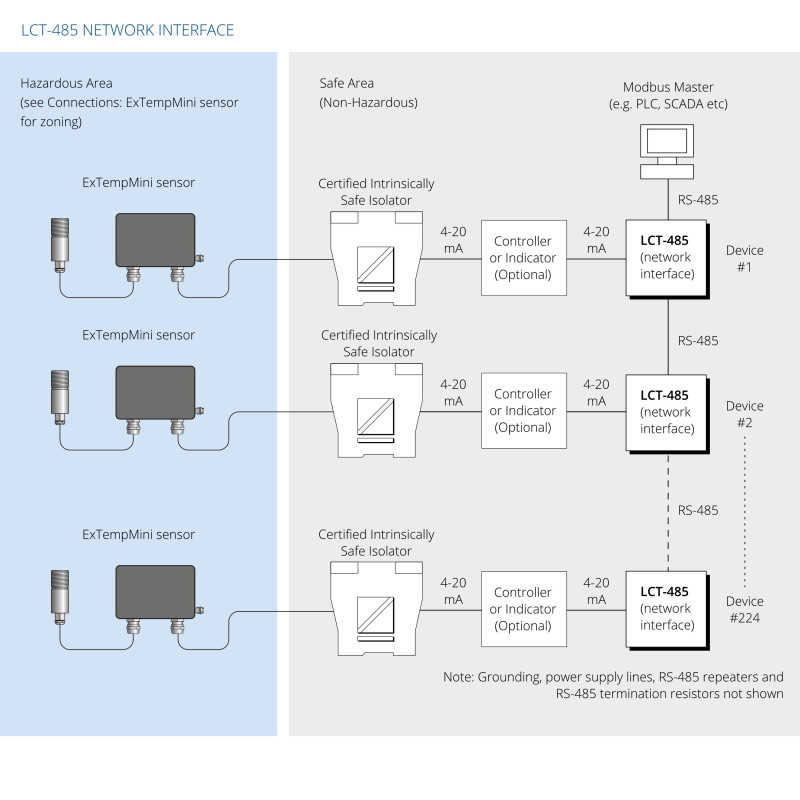

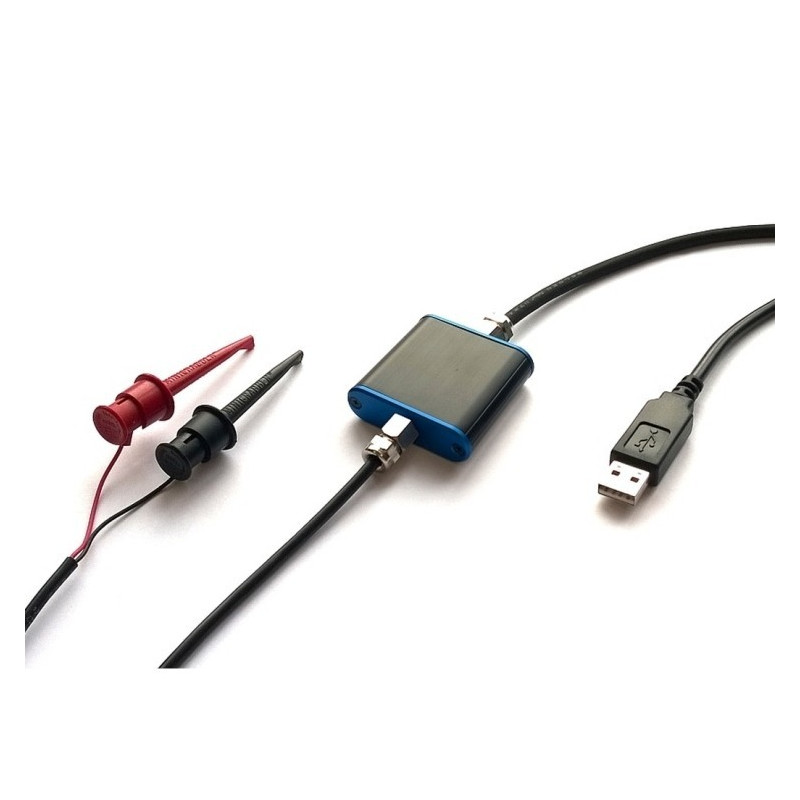

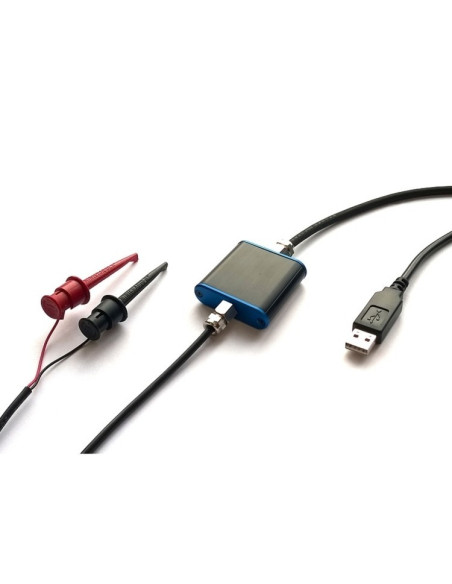

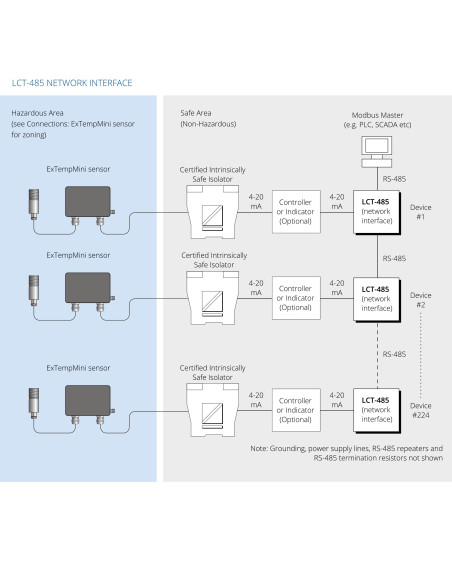

► Adaptador de rede RS-485 opcional e ferramenta de configuração USB
► Fornecido com cabo de sensor de 5 m, 10 m ou 25 m
► Carcaça de aço inoxidável 316, ideal para aplicações offshore
► Não projetado ou aprovado para detecção de febre

Especificações
Faixa de temperatura de medição: -20°C a 1000°C (consulte a tabela de números de modelo)
Saída: Dois fios 4 a 20 mA (alimentado por loop)
Faixa de temperatura máxima: 1000°C
Faixa de Temperatura Mínima: 100°C
Precisão: ± 1°C ou 1%, o que for maior
Repetibilidade: ± 0,5°C ou 0,5%, o que for maior
Faixa de configuração de emissividade: 0,20 a 1,00 (pré-ajustado para 0,95)

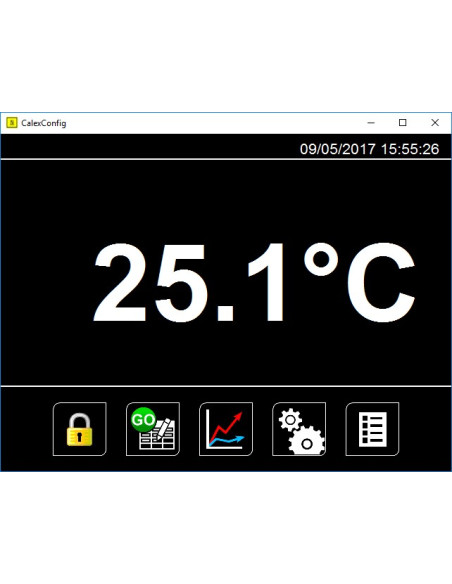

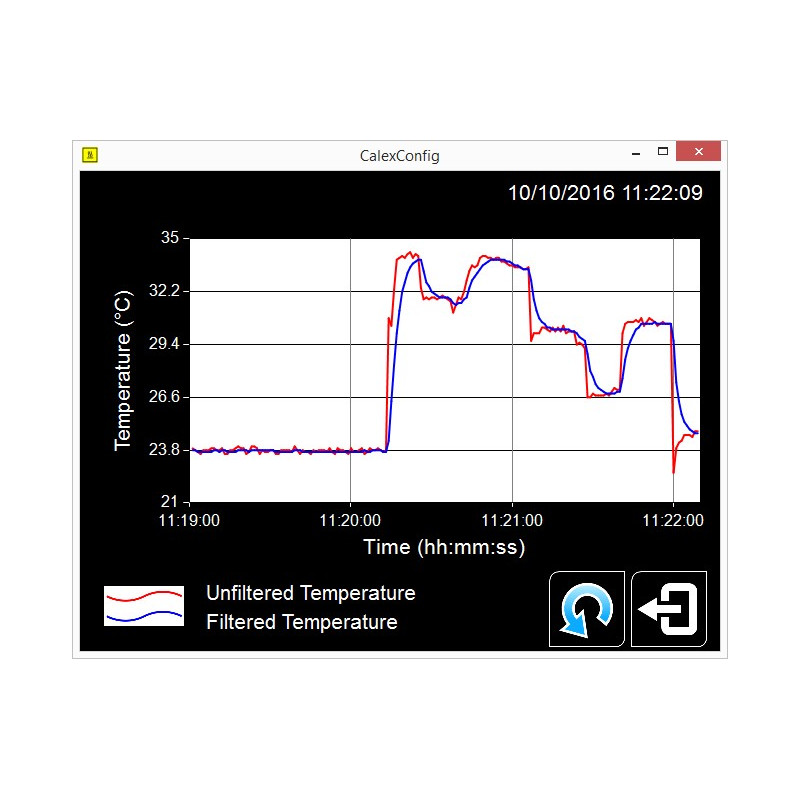

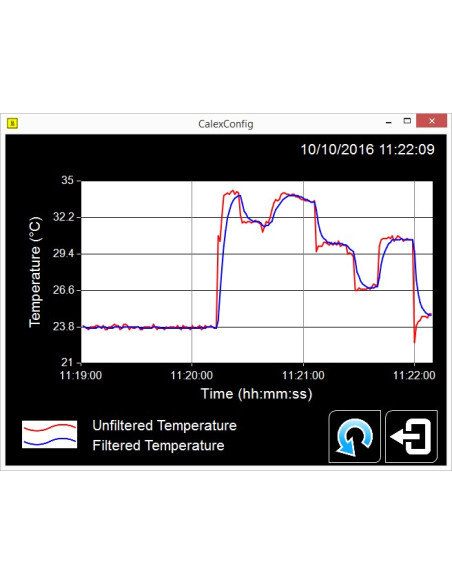

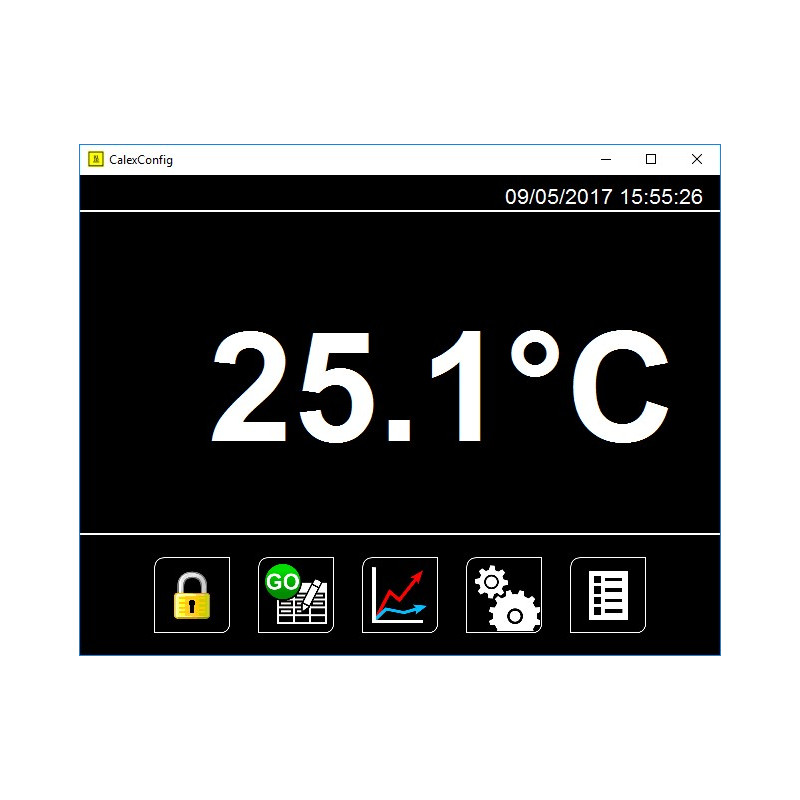

Método de configuração de emissividade: configurável pelo usuário via adaptadores USB / RS-485 opcionais
Tempo de resposta, t90: 240 ms (90% de resposta)
Faixa Espectral: 8 a 14 μm
Tensão de alimentação: 12 a 24 V DC ± 5%
Tensão mínima do sensor: 11,4 V DC
Consumo Máximo de Corrente: 25 mA

Especificações Mecânicas
Construção: Gabinete Principal: Alumínio Pintado
Cabeça Sensora: Aço Inoxidável 316

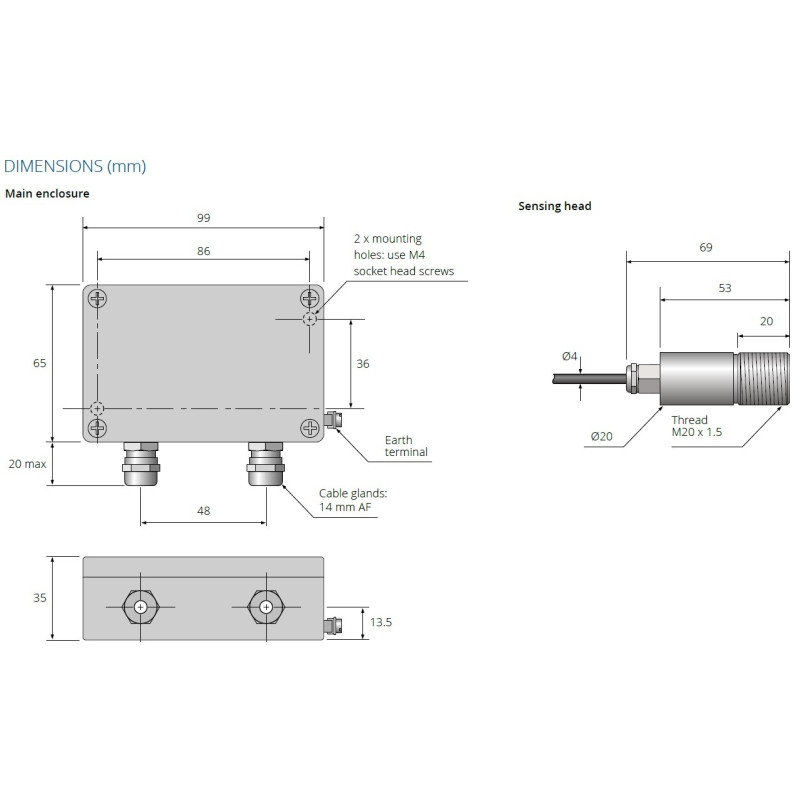

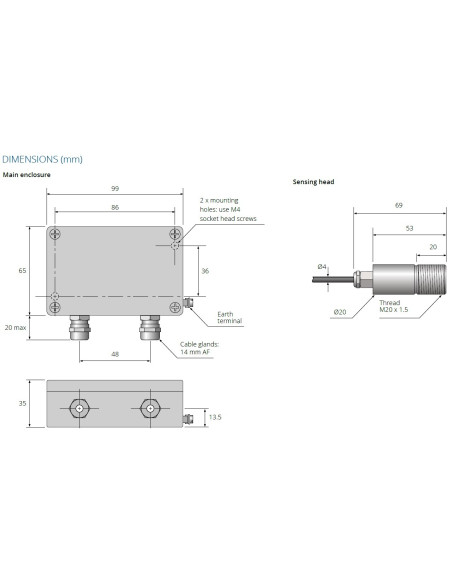

Dimensões principais: Gabinete principal: 99 x 65 x 35 mm
Cabeça de detecção: Ø 20 x comprimento 69 mm incluindo prensa-cabo (consulte Dimensões)
Montagem: Gabinete Principal: 2 x furos de montagem, use parafusos de cabeça cilíndrica M4.
Cabeça Sensora: Rosca M20 x 1,5 mm, comprimento 20 mm, fornecida com duas porcas de montagem.
Comprimento do cabo (cabeça de detecção): Escolha de 5 m, 10 m ou 25 m de fábrica. Entre em contato com a Calex para obter informações sobre a extensão do cabo.
Peso com cabo: 475 g (cabo de 5 m), 625 g (cabo de 10 m), 1075 g (cabo de 25 m)

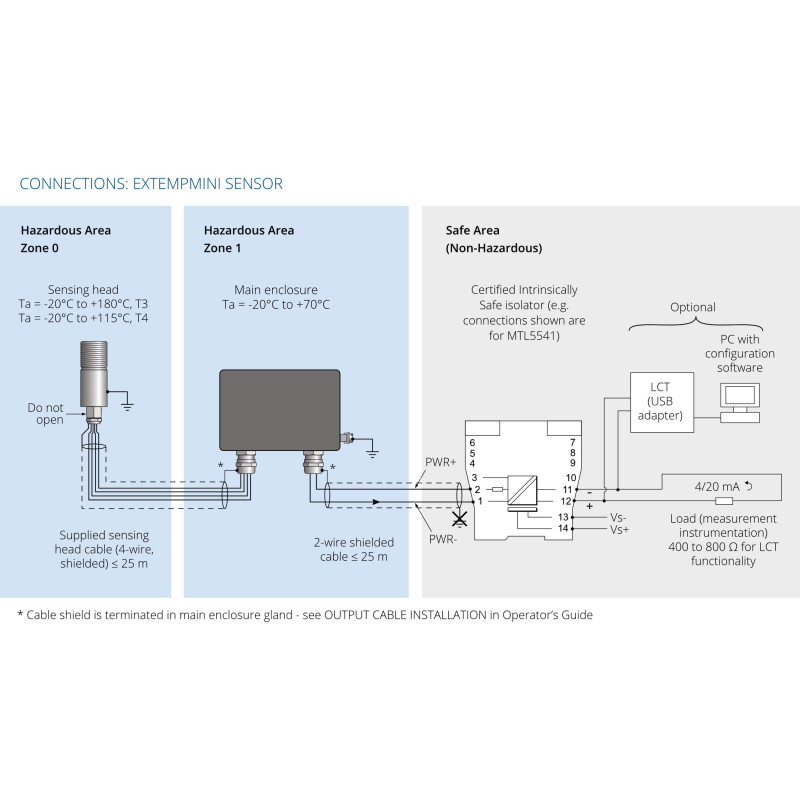

Conexões de Cabos: Bornes de parafuso removíveis (veja Conexões). Tamanho do condutor 22 AWG a 14 AWG (0,326 mm2 a 2,08 mm2)
Prensa do cabo de saída: Adequado para diâmetros de cabo de 3,5 a 7,0 mm

Especificações Ambientais
Classificação Ambiental: Gabinete Principal e Cabeça Sensora: IP65 (NEMA 4)
Faixa de temperatura ambiente (operacional): Gabinete principal: 0°C a 70°C
Cabeça de detecção: 0°C a 180°C
Faixa de pressão ambiente: Gabinete principal e cabeça de detecção: 80 kPa (0,8 bar) a 110 kPa (1,1 bar)
Umidade Relativa: Gabinete Principal e Cabeça Sensora: Max. 95% sem condensação
Marcado CE: Sim
Compatível com RoHS: Sim

Padrões de Compatibilidade Eletromagnética:
Em conformidade com EN 61326-1, EN 61326-2-3 (Industrial).

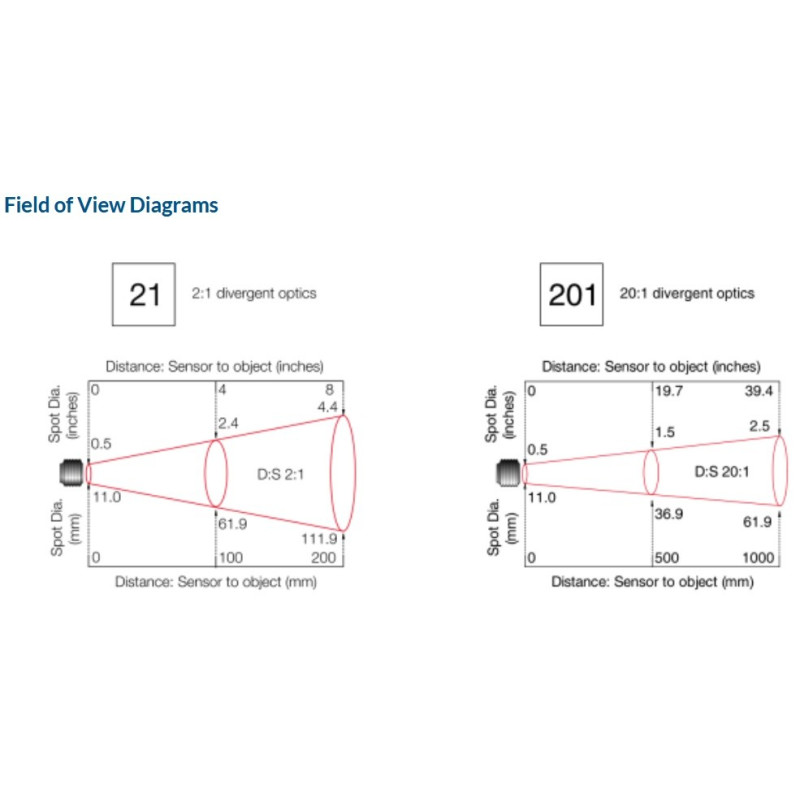

► Óptica:
EXM8-21: óptica 2:1
EXM8-201: óptica 20:1

► Faixa de temperatura:
Faixa de temperatura configurável pelo usuário dentro dos limites de -20°C a 1000°C, ajustado de fábrica para:

-LT: -20°C a 100°C
-MT: 0°C a 250°C
-HT: 0°C a 500°C
-XT: 0°C a 1000°C

-ST: Faixa de temperatura predefinida especial entre os limites -20°C e 1000°C (especifique a faixa no pedido de compra)

► Comprimento do cabo da cabeça de detecção:
A cabeça de detecção e o módulo eletrônico são calibrados juntos como um par. O comprimento do cabo da cabeça de detecção não pode ser modificado pelo usuário. Entre em contato com a Calex para obter mais informações.
-5: cabo de 5 m
-10: cabo de 10 m
-25: cabo de 25 m

► Exemplo: EXM8-201-MT-25
ExTempMini sensor de temperatura infravermelho intrinsecamente seguro com cabeça de detecção em miniatura e módulo eletrônico separado.
Saída de 2 fios 4-20 mA, óptica 20:1, faixa de temperatura ajustada de fábrica para 0°C a 250°C e configurável dentro dos limites de -20°C a 1000°C.
Configurável pelo usuário via adaptador USB opcional.
Comprimento do cabo da cabeça de detecção 25 m.

Aplicações típicas

► Petroquímica - monitoramento de condições:
As temperaturas da superfície dos rolamentos, caixas de engrenagens e carcaças de motores em refinarias e plantas químicas podem ser monitoradas sem contato, eliminando a necessidade de substituir as sondas de contato que são facilmente danificadas pela vibração.

► Petroquímica - armazenamento e processamento de líquidos:
A cabeça sensora pode ser posicionada em um ambiente de Zona 0, como o topo de um tanque de líquido perigoso ou reator químico, para medir a temperatura da superfície do líquido, em conjunto com purga de ar adequada ou janela de proteção.

► Enchimento do cilindro de gás:
A temperatura da superfície dos cilindros de gases inflamáveis ​​é monitorada com o ExTempMini à medida que são enchidos. A classificação Grupo IIC, T4 (ou T3, dependendo da temperatura ambiente) do cabeçote sensor o torna adequado para quase todos os gases, incluindo propano, butano, hidrogênio e acetileno. A temperatura de cada cilindro é medida na plataforma de enchimento para ajudar a detectar condições de falha no enchimento, para calcular o volume final de enchimento (em conjunto com a pressão), para garantir que o volume seja repetível e para melhorar a taxa de enchimento.

► Pintura Automotiva:
Solventes na pintura automotiva podem levar à presença de uma Zona de gases perigosos. O ExTempMini intrinsecamente seguro pode ser usado para medir a temperatura de recipientes e recipientes, a temperatura da superfície de líquidos e a temperatura de superfícies pintadas.

► Offshore:
A carcaça de aço inoxidável 316 do cabeçote sensor do ExTempMini e sua certificação intrinsecamente segura o tornam adequado para uso em plataformas offshore.

► Observações:
O ExTempMini é certificado apenas para áreas perigosas de gás e não para poeira. As informações acima sobre Aplicativos podem incluir alguns aplicativos de Poeira, mas o sensor não é adequado para eles.
