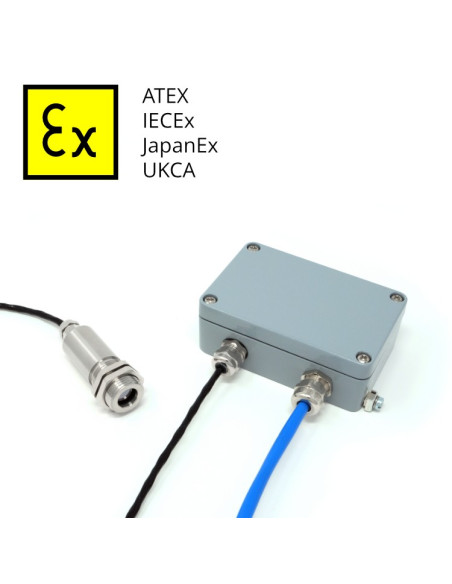

ExTempMini, Sensor de Temperatura Infrarrojo Intrínsecamente Seguro para Temperaturas Ambiente Altas

► Rango de temperatura: -20°C a 1000°C
► Cabezal de detección para uso en temperaturas ambiente de hasta 180 °C
► Certificación ATEX, IECEx y UKEX hasta Zona 0 (gas), certificado JapónEx
► Salida de 4-20 mA, dos hilos, alimentado por lazo

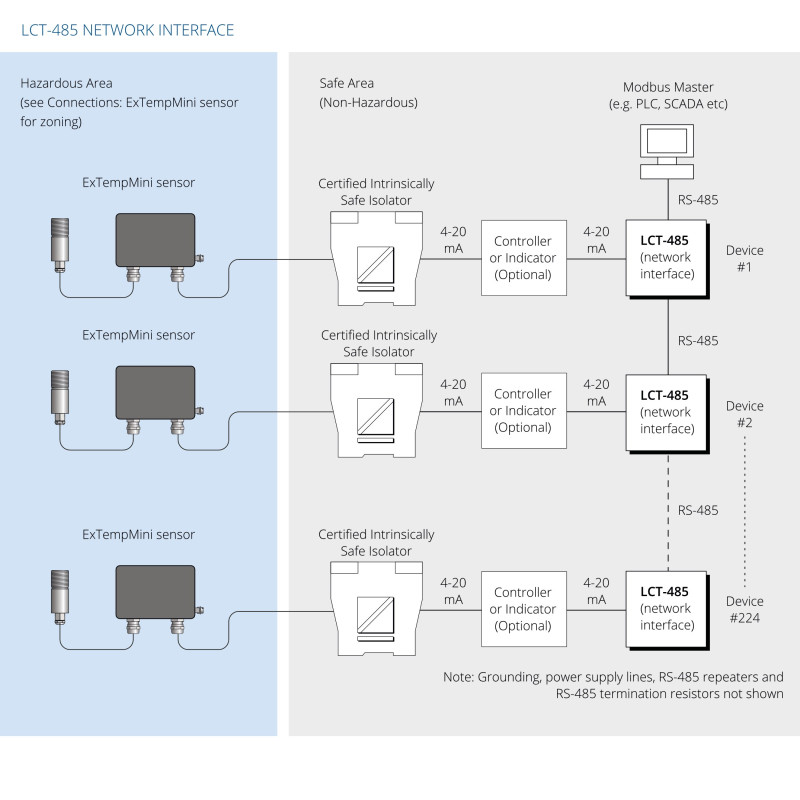

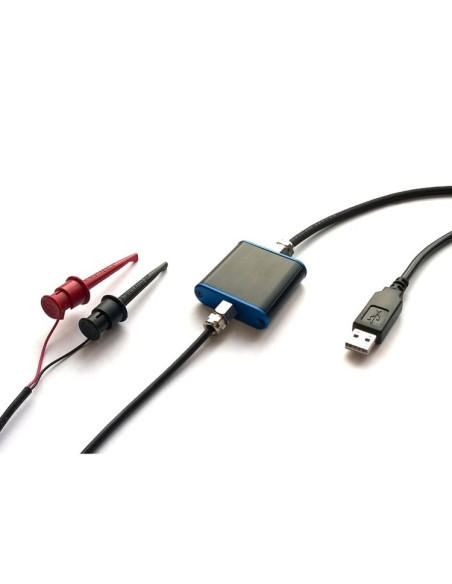

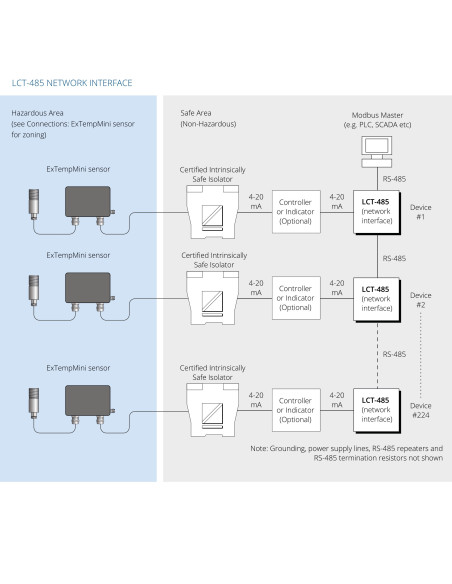

► Adaptador de red RS-485 opcional y herramienta de configuración USB
► Suministrado con cable de cabeza sensora de 5 m, 10 m o 25 m
► Carcasa de acero inoxidable 316, ideal para aplicaciones en alta mar
► No diseñado ni aprobado para la detección de fiebre

Especificaciones
Rango de temperatura de medición: -20 °C a 1000 °C (consulte la tabla de números de modelo)
Salida: dos hilos de 4 a 20 mA (alimentado por lazo)
Rango máximo de temperatura: 1000°C
Intervalo mínimo de temperatura: 100 °C
Precisión: ± 1°C o 1%, lo que sea mayor
Repetibilidad: ± 0,5 °C o 0,5 %, lo que sea mayor
Rango de ajuste de emisividad: 0,20 a 1,00 (preestablecido en 0,95)

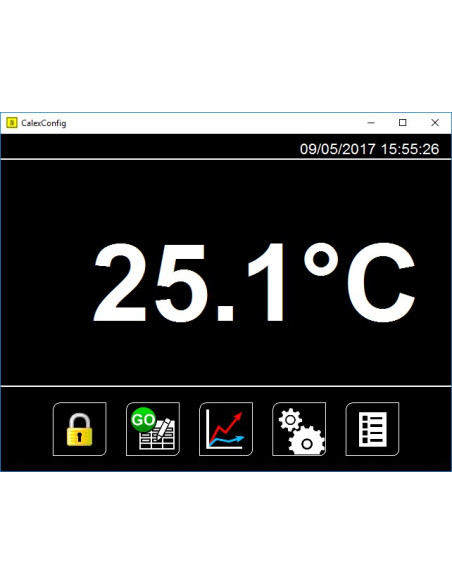

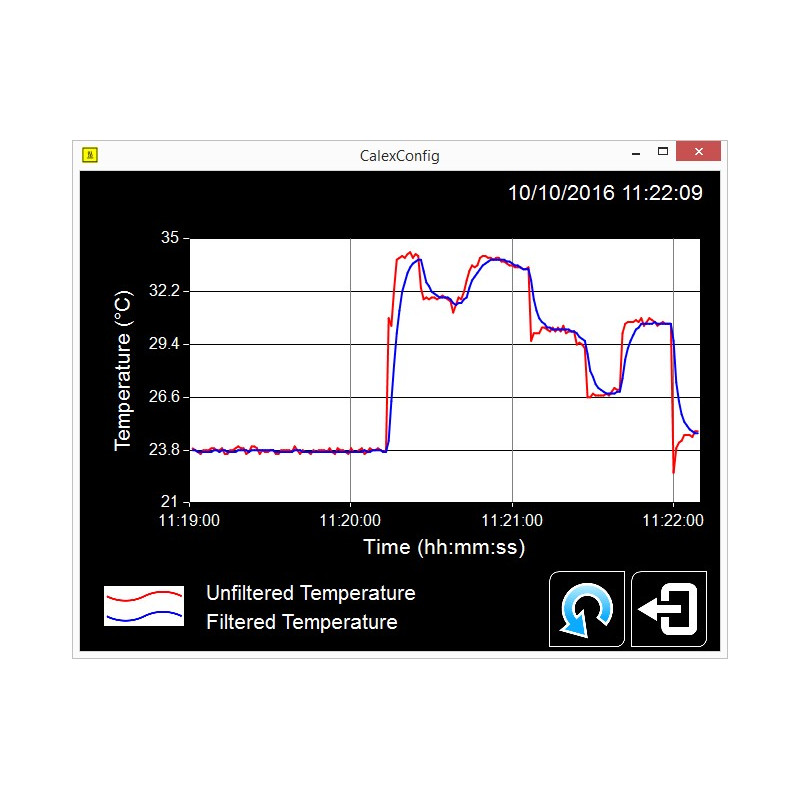

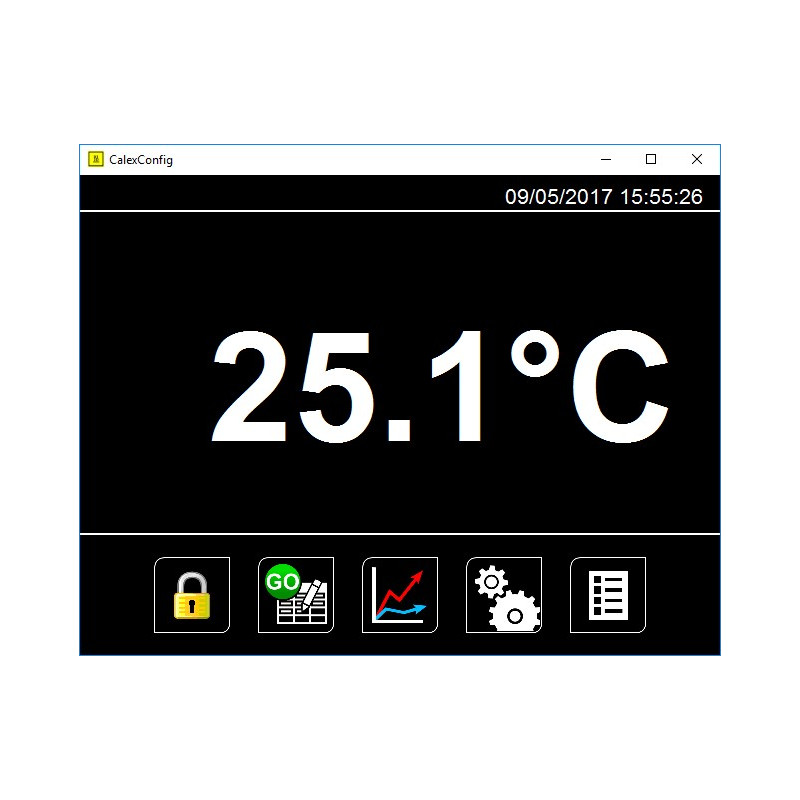

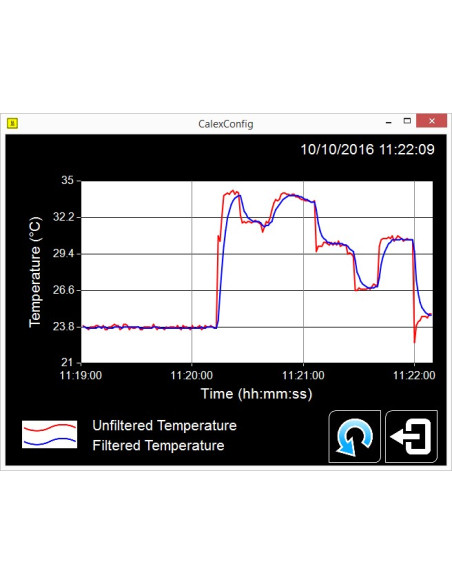

Método de configuración de emisividad: Configurable por el usuario a través de adaptadores USB / RS-485 opcionales
Tiempo de respuesta, t90: 240 ms (90 % de respuesta)
Rango espectral: 8 a 14 μm
Tensión de alimentación: 12 a 24 V CC ± 5 %
Voltaje mínimo del sensor: 11,4 V CC
Consumo máximo de corriente: 25 mA

Especificaciones mecánicas
Construcción: Recinto principal: Aluminio pintado
Cabeza sensora: acero inoxidable 316

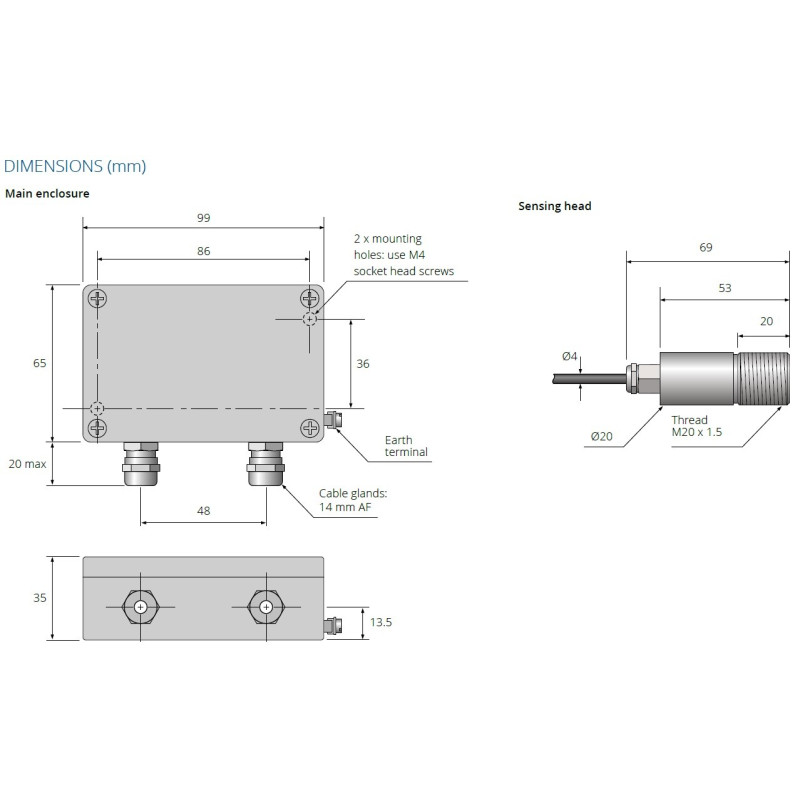

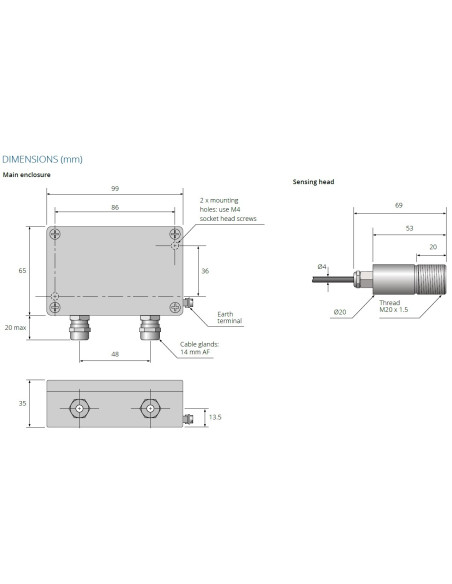

Dimensiones principales: Recinto principal: 99 x 65 x 35 mm
Cabeza sensora: Ø 20 x longitud 69 mm incluido prensaestopas (ver Dimensiones)
Montaje: Caja principal: 2 orificios de montaje, use tornillos de cabeza hueca M4.
Cabeza sensora: rosca M20 x 1,5 mm, longitud 20 mm, se suministra con dos tuercas de montaje.
Longitud del cable (cabezal de detección): Elección de 5 m, 10 mo 25 m instalado de fábrica. Comuníquese con Calex para obtener información sobre cómo extender el cable.
Peso con cable: 475 g (cable de 5 m), 625 g (cable de 10 m), 1075 g (cable de 25 m)

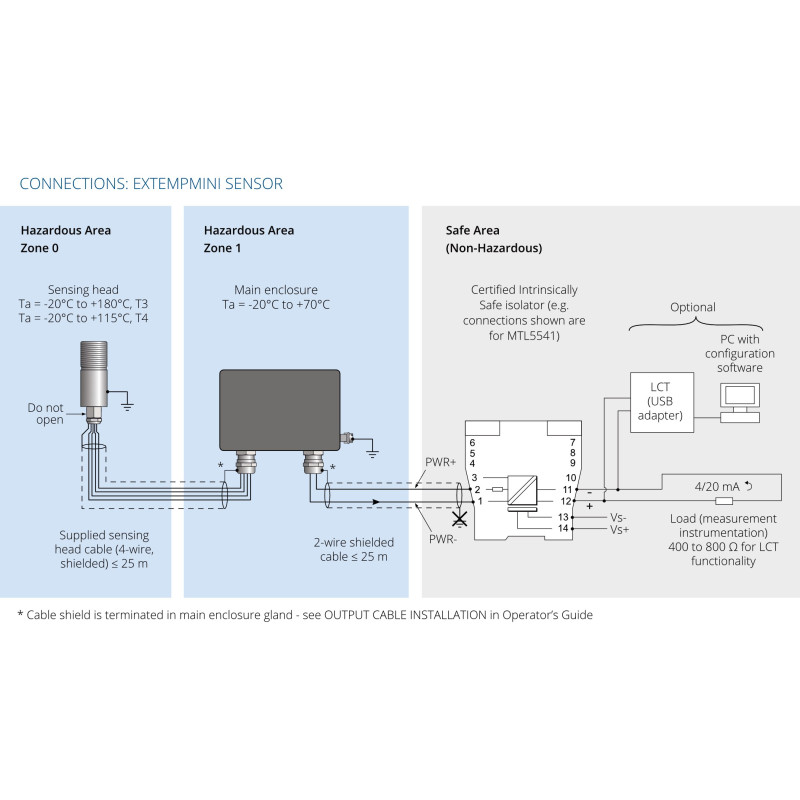

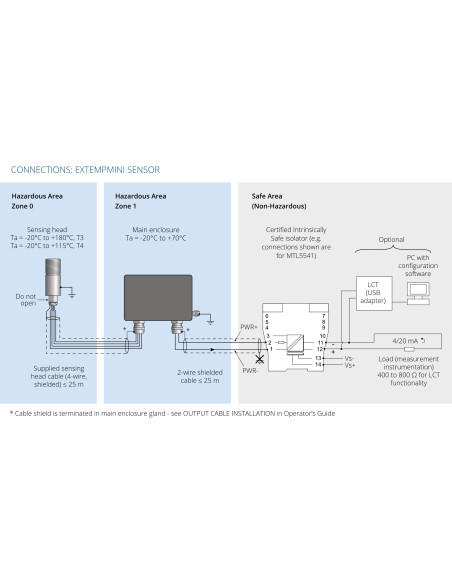

Conexiones de cables: Bloques de terminales de tornillos extraíbles (ver Conexiones). Tamaño del conductor 22 AWG a 14 AWG (0,326 mm2 a 2,08 mm2)
Prensaestopas de salida: adecuado para diámetros de cable de 3,5 a 7,0 mm

Especificaciones ambientales
Clasificación ambiental: Caja principal y cabezal de detección: IP65 (NEMA 4)
Rango de temperatura ambiente (funcionamiento): Gabinete principal: 0 °C a 70 °C
Cabeza sensora: 0 °C a 180 °C
Rango de presión ambiental: carcasa principal y cabezal de detección: 80 kPa (0,8 bar) a 110 kPa (1,1 bar)
Humedad relativa: Caja principal y cabezal sensor: Máx. 95% sin condensación
Marcado CE: Sí
Cumple con RoHS: Sí

Normas de compatibilidad electromagnética:
Cumple con EN 61326-1, EN 61326-2-3 (Industrial).

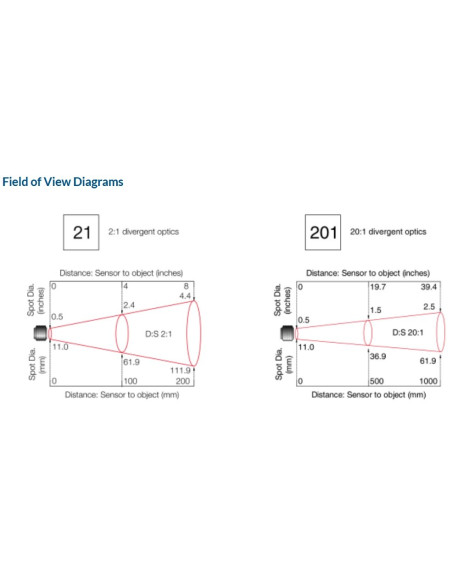

► Óptica:

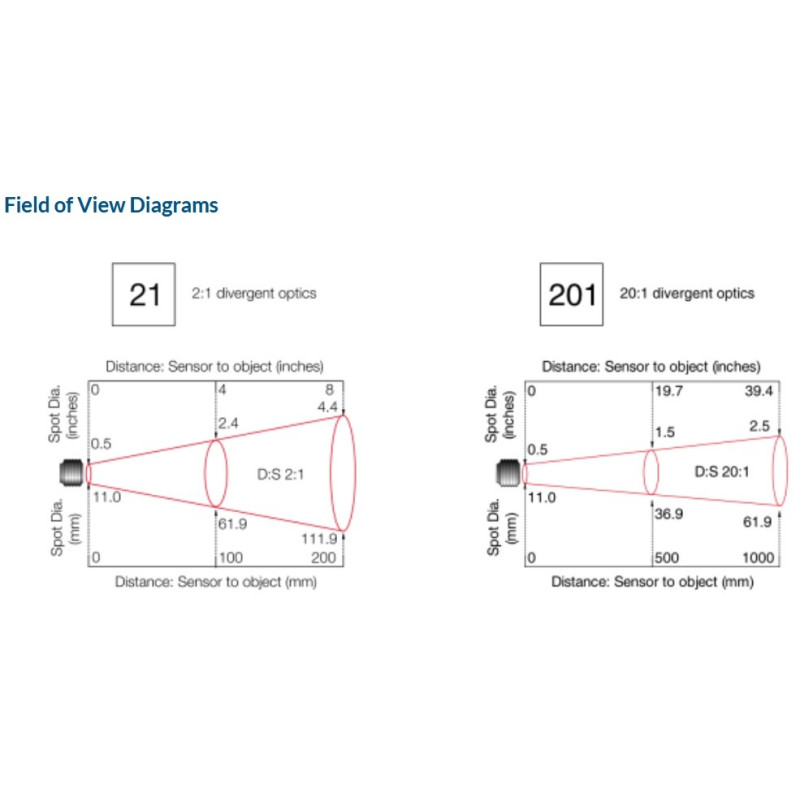

EXM8-21: óptica 2:1
EXM8-201: óptica 20:1

► Rango de temperatura:
Rango de temperatura configurable por el usuario dentro de los límites -20 °C a 1000 °C, configurado de fábrica en:

-LT: -20°C a 100°C
-MT: 0°C a 250°C
-HT: 0°C a 500°C
-XT: 0°C a 1000°C

-ST: Rango de temperatura preestablecido especial entre los límites -20°C y 1000°C (especifique el rango en la orden de compra)

► Longitud del cable del cabezal sensor:
El cabezal sensor y el módulo electrónico se calibran juntos como un par. El usuario no puede modificar la longitud del cable del cabezal sensor. Póngase en contacto con Calex para obtener más información.
-5: cable de 5 m
-10: cable de 10 m
-25: 25 m de cable

► Ejemplo: EXM8-201-MT-25

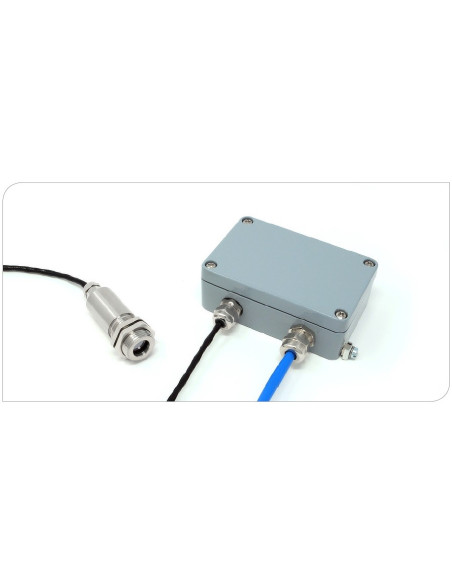

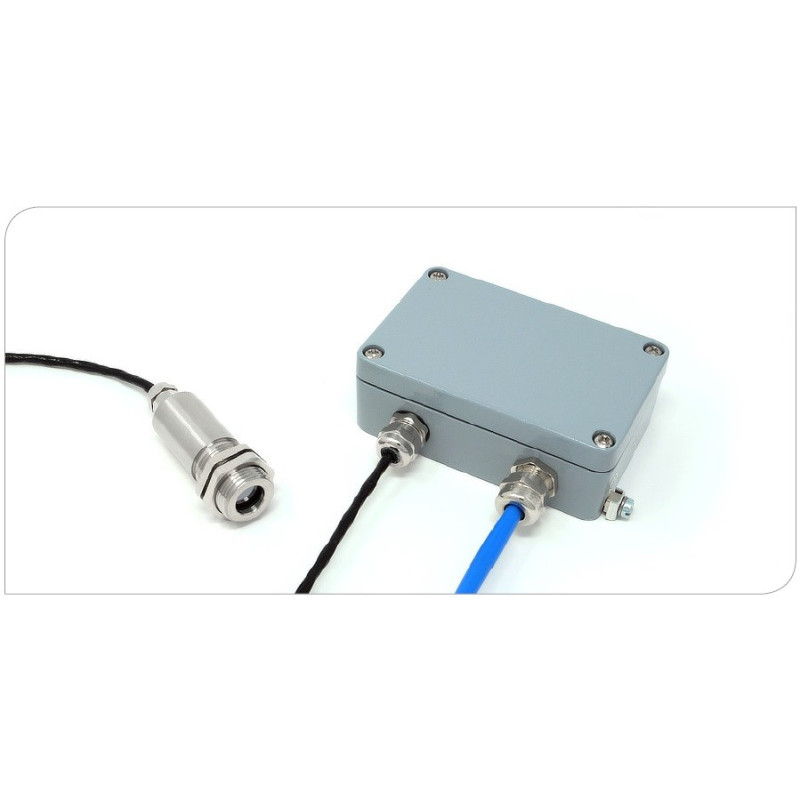

Sensor de temperatura infrarrojo intrínsecamente seguro ExTempMini con cabezal de detección en miniatura y módulo electrónico separado.
Salida de 2 hilos 4-20 mA, óptica 20:1, rango de temperatura ajustado de fábrica de 0°C a 250°C y configurable dentro de los límites -20°C a 1000°C.

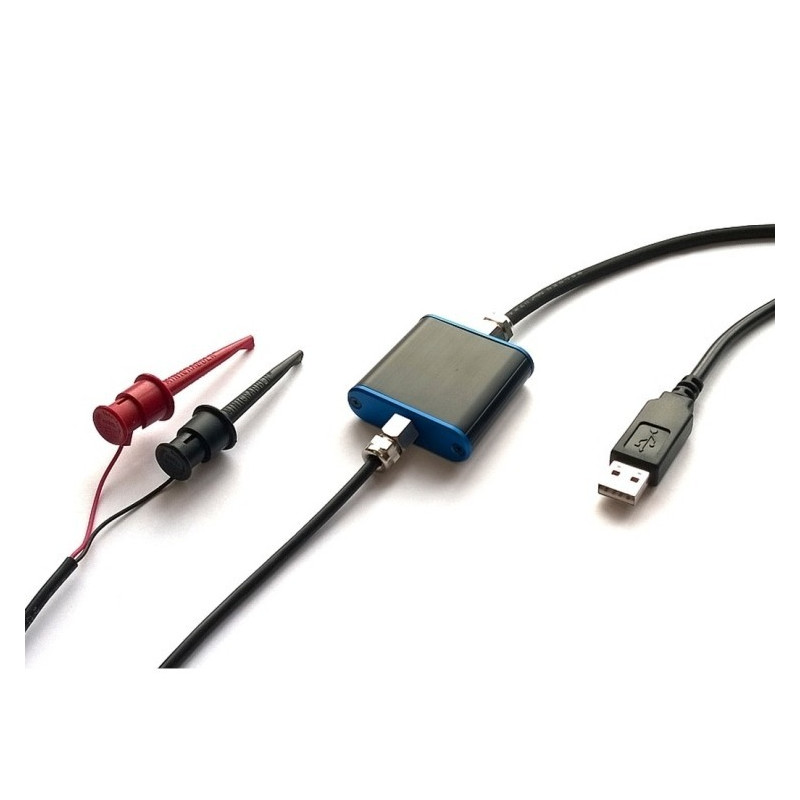

Configurable por el usuario a través del adaptador USB opcional.
Longitud del cable del cabezal sensor 25 m.

Aplicaciones Típicas

► Petroquímica - monitoreo de condición:
Las temperaturas superficiales de cojinetes, cajas de engranajes y carcasas de motores en refinerías y plantas químicas se pueden monitorear sin contacto, lo que elimina la necesidad de reemplazar las sondas de contacto que se dañan fácilmente con la vibración.

► Petroquímica - almacenamiento y procesamiento de líquidos:
El cabezal de detección se puede colocar en un entorno de Zona 0, como la parte superior de un tanque de líquido peligroso o un reactor químico, para medir la temperatura de la superficie del líquido, junto con una purga de aire adecuada o una mirilla protectora.

► Llenado de cilindros de gas:
La temperatura de la superficie de los cilindros de gases inflamables se controla con el ExTempMini a medida que se llenan. La clasificación del grupo IIC, T4 (o T3 dependiendo de la temperatura ambiente) del cabezal sensor lo hace adecuado para casi todos los gases, incluidos propano, butano, hidrógeno y acetileno. La temperatura de cada cilindro se mide en la plataforma de llenado para ayudar a detectar condiciones de falla en el llenado, para calcular el volumen final llenado (junto con la presión), para garantizar que el volumen sea repetible y para mejorar la tasa de llenado.

► Pintura en Automóviles:
Los solventes en la pintura automotriz pueden conducir a la presencia de una zona de gases peligrosos. El ExTempMini intrínsecamente seguro puede usarse para medir la temperatura de recipientes y recipientes, la temperatura superficial de líquidos y la temperatura de superficies pintadas.

► Costas a Fuera:
La carcasa de acero inoxidable 316 del cabezal de detección del ExTempMini y su certificación de seguridad intrínseca lo hacen ideal para su uso en plataformas marinas.

► Notas:
ExTempMini está certificado solo para áreas peligrosas de gas y no para polvo. La información anterior sobre aplicaciones puede incluir algunas aplicaciones de polvo, pero el sensor no es adecuado para ellas.
