IDS-20 Detecção de gelo precisa e confiável com tecnologia sem contato

RECURSOS E VANTAGENS

    Medição contínua e sem contato
    Detecção de chuva gelada e congelada
    Distinção entre gelo e água Distinção entre gelo e água
    Detecção de gelo de 0,01 mm a 80 mm de espessura de gelo Detecção de gelo de 0,01 mm a 80 mm de espessura de gelo

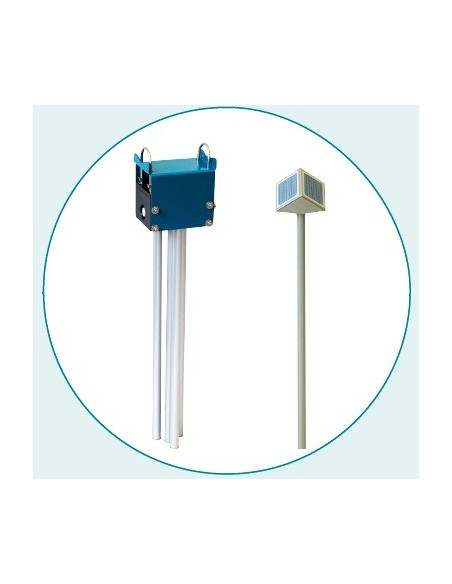

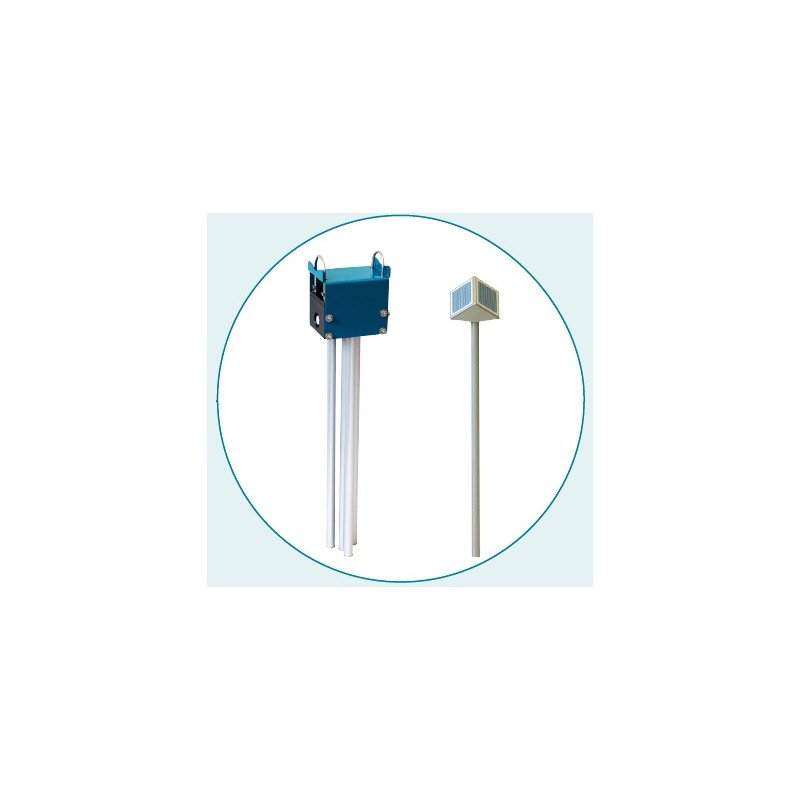

    Diferentes versões de sensores de acordo com aplicações específicas - sensores de cubo e haste
    Resultados de medição muito confiáveis ​​devido à verificação de plausibilidade
    Adequado para sistemas existentes e novos, instalação fácil e rápida
    Operação livre de manutenção, baixo consumo de energia

PARÂMETROS MEDIDOS

    Glacê
    Chuva
    Ponto de orvalho, ponto de geada
    Temperatura e umidade do ar
    Análise Quantidade e duração dos eventos de congelamento
    Reconhecimento de chuva gelada

CAMPOS DE APLICAÇÃO

O sistema IDS-20 é um sistema extremamente flexível para lidar com diferentes situações e aplicações, como previsão do tempo, previsão de estradas, monitoramento de condições no setor de energia eólica, teleférico, ferrovia, bonde e controle de tráfego. O sistema contém um controlador central e três sensores diferentes. Os sensores têm diferentes faixas de medição e aplicações. Existem dois sensores de cubo para medição e detecção de gelo em duas faixas de medição diferentes. Portanto, o sensor IDS-Cube 1 tem uma faixa de medição de 0,01 mm a 1 mm e é para o reconhecimento de camadas de gelo extremamente finas e eventos de gelo. O design do sensor IDS-Cube 5 é reconhecer camadas de gelo e eventos de gelo de 0,1 a 5 mm. Além disso, existe um sensor de haste projetado para medir a espessura total do gelo durante a estação ou o ano. A faixa de medição do sensor IDS-Rod é de 1 mm a 80 mm.

Devido ao desenvolvimento dos três sensores diferentes, o sistema teve que ser desenvolvido com a maior flexibilidade possível. Com essa flexibilidade e os diferentes sensores, os desenvolvedores permitiram que o sistema combinasse os três sensores diferentes e, assim, o sistema ficou muito personalizável e agora pode ser usado em muitas aplicações diferentes.

IMPLEMENTAÇÃO

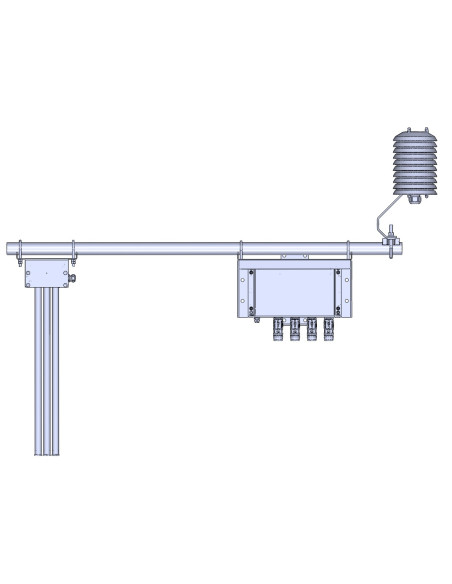

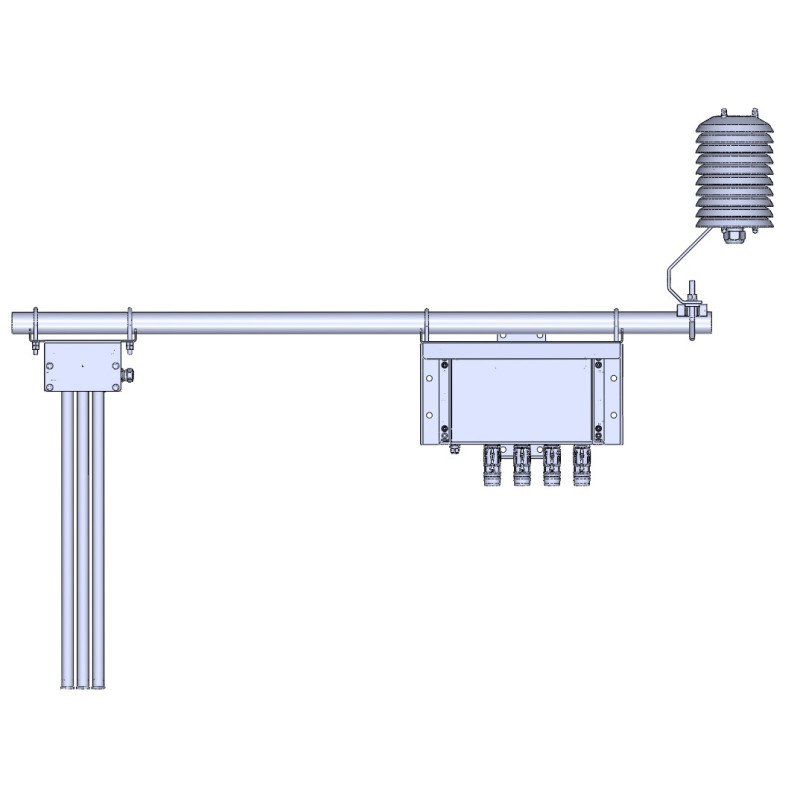

Existem quatro versões diferentes já disponíveis. Cada versão foi projetada para funcionar com diferentes aplicativos. Existe uma versão para a medição da espessura total do gelo durante toda a estação ou ano. Este pacote contém um aplicativo de sensor único com apenas um sensor IDS-Rod 80. O objetivo desta instalação é monitorar e medir a espessura total do gelo. As possíveis aplicações são o monitoramento de gelo em construções, mastros, torres, antenas, linhas fixas e linhas de energia.

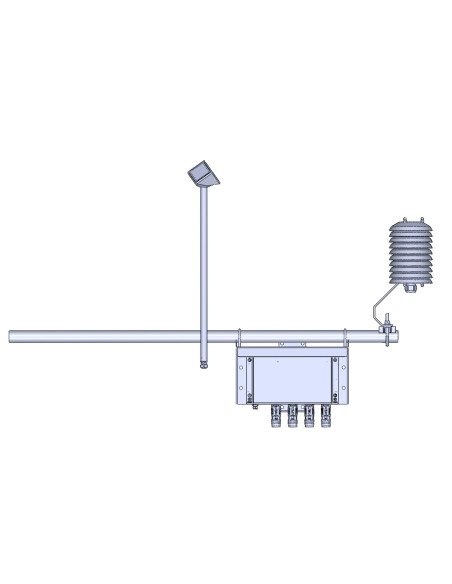

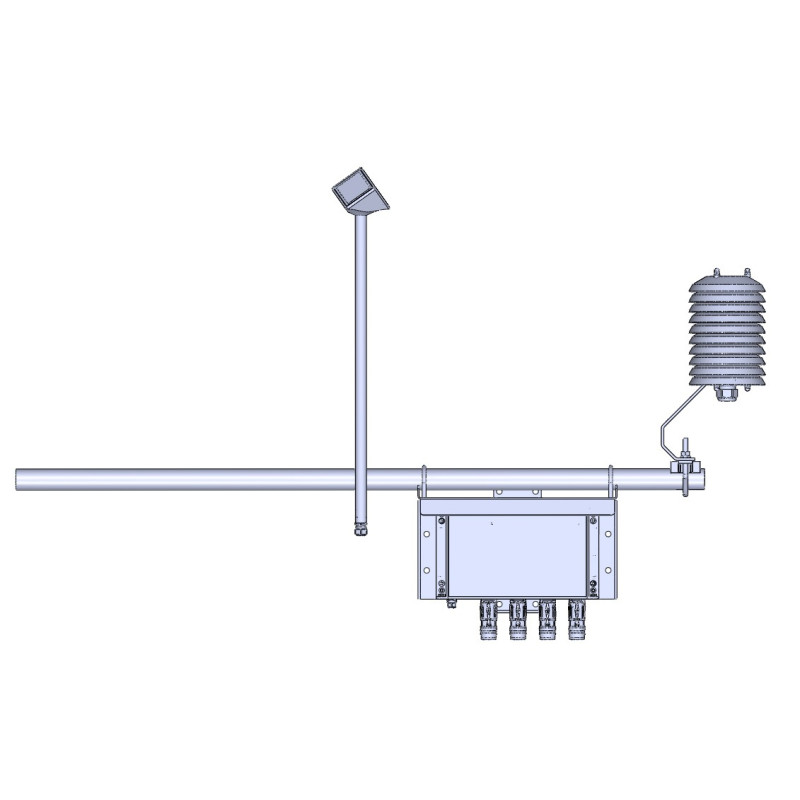

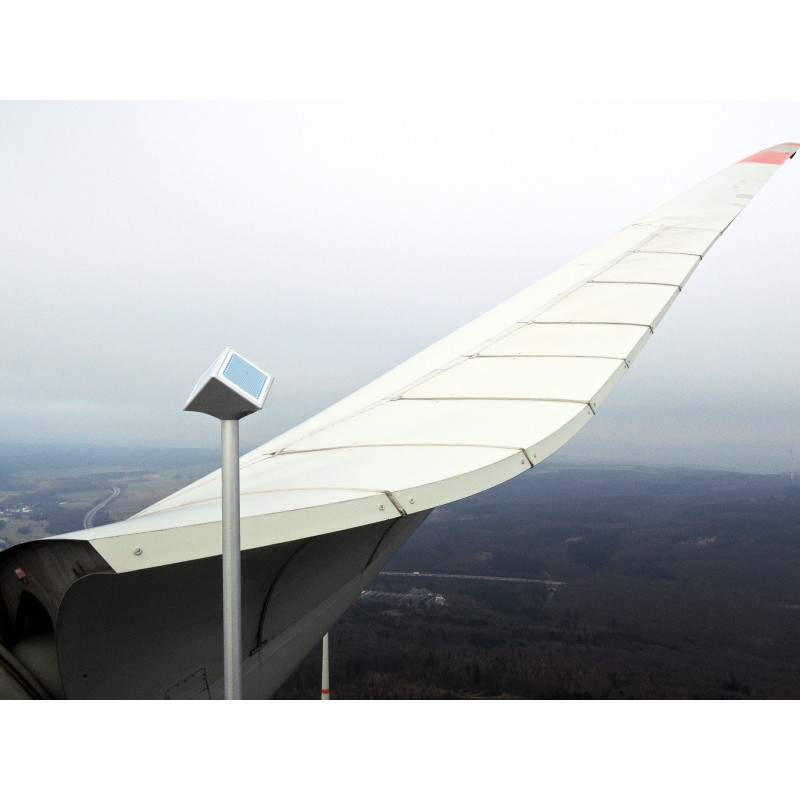

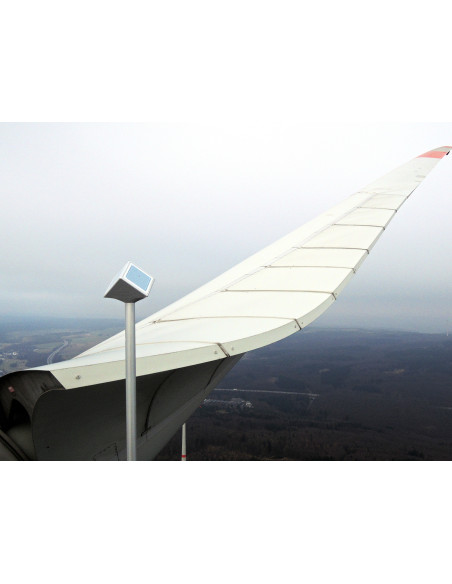

A segunda aplicação de sensor único é o sistema IDS-20 com o sensor IDS-Cube 5. Este pacote foi projetado para medir camadas finas de gelo e eventos de gelo entre 0,1 mm a 5 mm de espessura de gelo. Aqui o objetivo é medir os eventos de gelo e as finas camadas de gelo. Com as possibilidades internas de controle e ajuste de software, é fácil ajustar o sensor exatamente para a faixa que você deseja medir. O sistema de aquecimento interno ajuda a determinar o sensor assim que um limite definido pelo cliente é atingido. Possíveis aplicações é o monitoramento de gelo no setor de energia eólica.

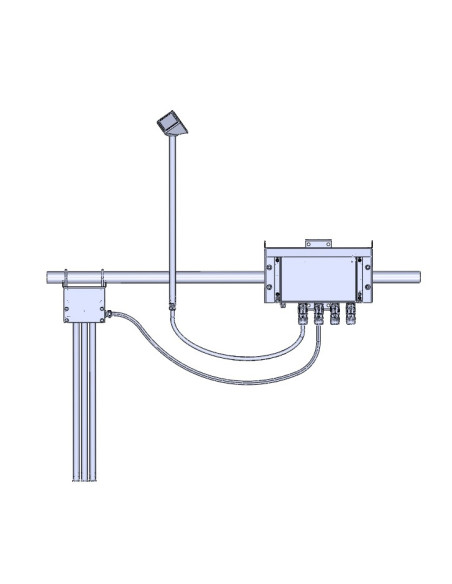

A primeira configuração de sensor duplo é a combinação dos dois sensores acima. Neste pacote, combinamos a medição de espessura total de gelo IDS-Rod 80 e a medição de gelo do IDS-Cube 5 em um sistema. Devido à combinação das duas tecnologias e às vantagens dessas para os sensores, o sistema pode medir as camadas finas de gelo e os eventos de formação de gelo e, paralelamente, o sensor IDS-Rod 80 mede e monitora a espessura total do gelo no mesmo local.

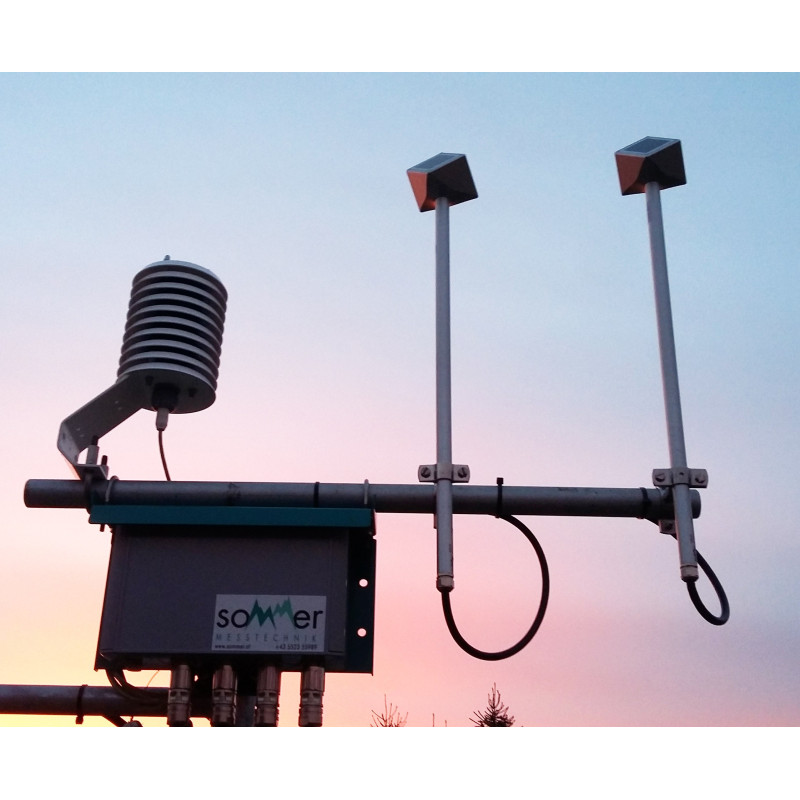

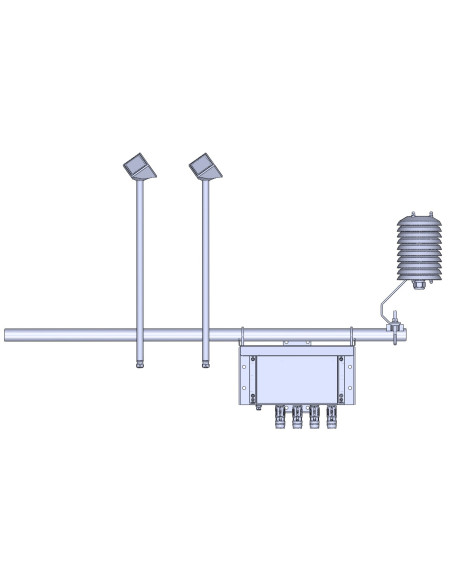

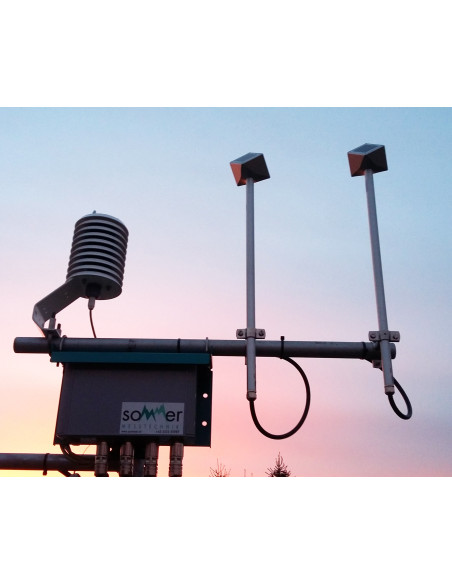

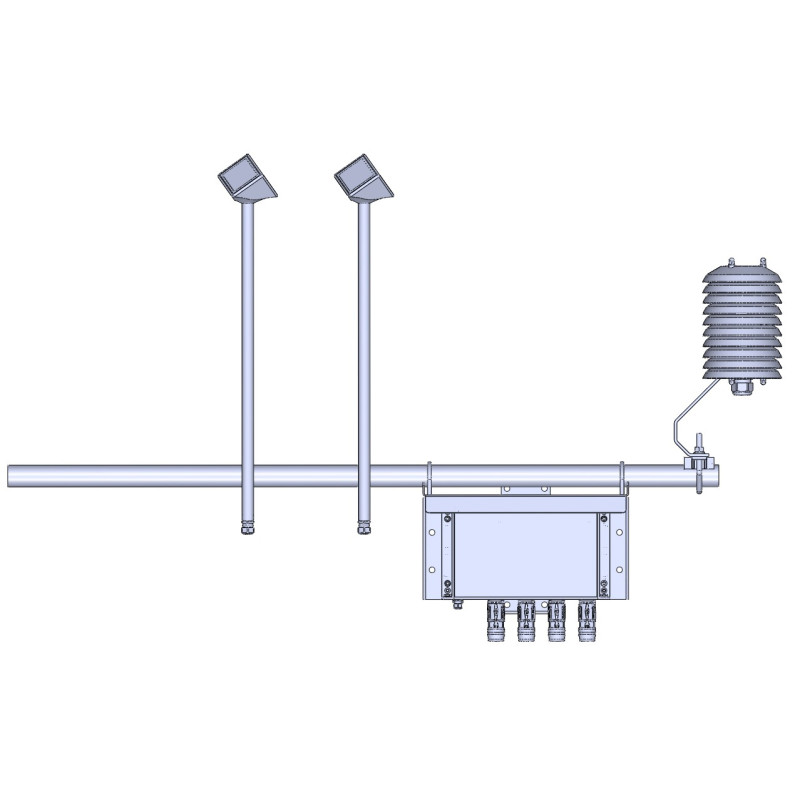

A segunda aplicação de sensor duplo é para aplicações em que é importante a detecção de gelo de camadas extremamente finas ou quantidades de gelo. Neste pacote, o IDS-System está usando dois sensores IDS-Cube 1 para medir e reconhecer as camadas de gelo a partir de 0,01 mm. Para dados contínuos e séries temporais ininterruptas de dados, os sensores IDS-Cube 1 operam em um modo alternado. Isso significa que, se um sensor estiver aquecendo e descongelando, o segundo ainda estará medindo. Em aplicativos em que séries temporais ininterruptas de dados são um requisito, esse pacote é a solução. As possíveis aplicações são o monitoramento de gelo na aviação.

• Measurement principle complex impendance measurment
• Temperature measurment range -40°C to +60°C (-40°F to +140°F), resolution 0,1°C
• Humidity measurement range 0% to 100%, resolution 0,5%
• Frost point measurement range -20°C to +20°C, resolution 0,1°C
• Dew point measurement range -20°C to +20°C, resolution 0,1°C
• Digital interface RS-485 various ASCII formats or MODBUS, SDI-12
• Relay interface three relay-outputs (rain, ice, hart-beat)
• Prower supply 10 ... 28VDC
• Power consumtion max 50 mA at 12 VDC
• Power supply heating 24VAC/VDC
• Power consumtion heating max. 7A at 24VAC/DC
• Total energy consumption xx Ah/d (1 min intervall)
• Ambient temperature -40 °C to +60 °C (-40°F to +140°F)
• Protection class IP 66
• Bracket for 61 mm (2 inch) mast diameter

IDS-CUBE 1

• Range 0,01mm - 1mm ice thikness
• Material measurement range -40°C to +60°C (-40°F to +140°F), resolution 0,1°C
• Heating seperate heating for cube and mounting pole, ceramic sensor plates hermatically sealed and glass surface
• Weight 0,7 Kg
• Length 560mm
• Ambient temperature -40 °C to +60 °C (-40°F to +140°F)

IDS-CUBE 5

• Range 0,1mm - 5mm ice thikness
• Material Aluminium cube and mounting pole, ceramic sensor plates hermatically sealed and glass surface
• Heating seperate heating for cube and mounting pole
• Weight 0,7 Kg
• Length 560mm
• Ambient temperature -40 °C to +60 °C (-40°F to +140°F)

IDS-ROD 80

• Range 1mm - 80mm ice thikness
• Material Aluminium
• Heating not avalable
• Weight 2,3 Kg
• Length 580mm
• Ambient temperature -40 °C to +60 °C (-40°F to +140°F)
