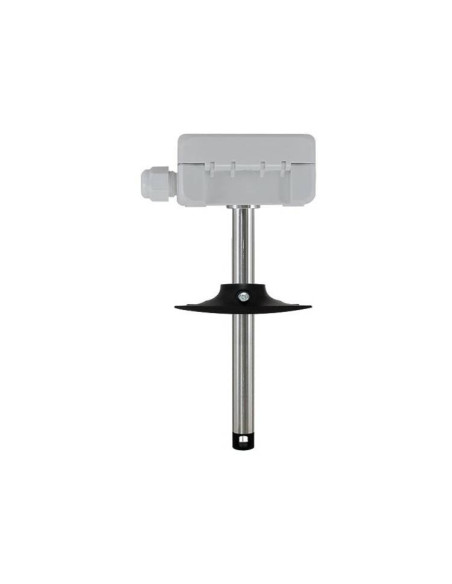

FS5021 Transmissor de Fluxo de ar para Duto, volume de fluxo e temperatura, saída ativa (0-10V ou 4-20mA)

View larger

FS5021 Transmissor de Fluxo de Ar e Volume de Ar + Temperatura em dutos, (saída 0-10V ou 4-20mA)

Reference:

Manufacturer: Fuehler Systeme

Condition: New

   - 0-20 m/s, 0...+50°C, 0-200.000 m³/h
   - 0-10 V, 4-20 mA
   - Display LCD, relé
   - 5 escalas por dispositivo

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

270,00 €

Imposto Excluido

Quantidade

Selecionar Modelo

Adicionar à Lista de desejos

geral
especificações
MATRIZ DE ENCOMENDA
Data sheet
Download

O Sensor mede:	Fluxo e Volume de Ar em dutos de ar
Sinal de Saída:	0-10 V o 4-20 mA
Energía:	24 Vdc
Sensor para uso em:	Interior

FS5021 Download (156.01k)

O transmissor de fluxo FS5021 detecta o fluxo de ar, o volume de fluxo e a temperatura nos dutos de ventilação. O transmissor converte o resultado da medição em um sinal de saída linear de 0-10 V ou 4-20 mA para processamento adicional.
Como opção, um contato de troca livre potencial e / ou um display LCD com luz de fundo está disponível.
No caso de dispositivos de exibição, o interruptor DIP pode ser usado para alterar o fluxo volumétrico. Para isso, a seção transversal do canal, a geometria do canal e a profundidade de imersão devem ser especificadas no menu. O fluxo de volume é calculado a partir da velocidade do fluxo.

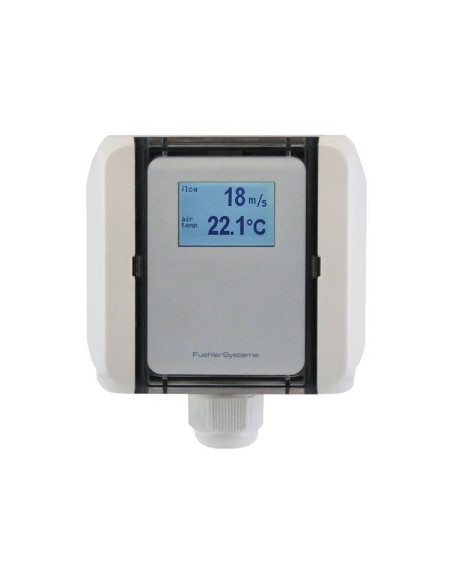

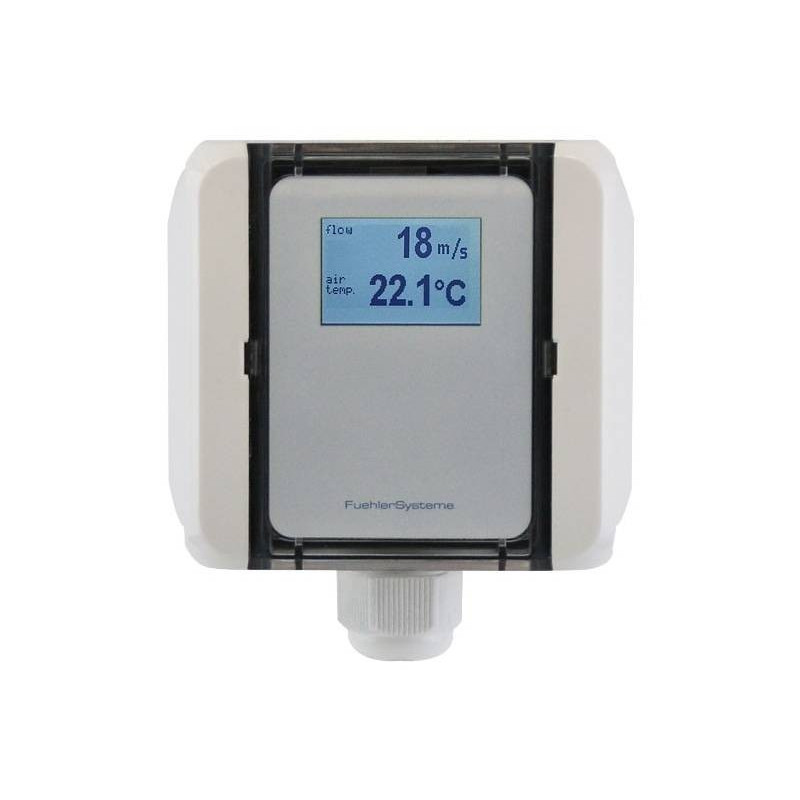

O conteúdo da tela retroiluminada pode ser girado através do menu em incrementos de 90 °. O valor real, o limiar de comutação configurado, o estado do relé, os valores medidos MIN / MAX do intervalo selecionado, etc. eles podem ser lidos
O sensor de fluxo de ar opera de acordo com o princípio de medição calorimétrica e possui 5 escalas livremente selecionáveis, que podem ser alteradas simplesmente conforme exigido pela inovadora tecnologia DIP-switch.
Além disso, você pode especificar o limite de comutação, a histerese, etc.

Measuringprinciple	calorimetric measuring method
Measurementrangeflow	0-20 m/s
Scales	0-3 m/s, 0-5 m/s, 0-10 m/s, 0-15 m/s, 0-20 m/s
Measurementrangevolumeflow	0-200.000 m³/h (calculated)
Measurement range temp.	0...+50°C
Accuracy	±0,3 m/s + max. ±4% FS (@ 20°C, 45% r.H., 1013 mbar), ±0,5 K (@ 20°C, > 1 m/s)
Temperature dependency	±1% FS / 10 K
Long term stability	±1% FS/year, ±0,2 K/year
Response time (t90)	> 4 s @ 10 m/s
Running-in time	< 30 s at initial operation because of tempering
Output attentuation	5 s
Supply voltage	24 V AC/DC
Current consumption at 0-10 V	Ø 100 mA
Current consumption at 4-20 mA	< 140 mA
Current consumption at relay	< 120 mA
Analogue output 0-10 V	3-wire connection, min. load resistance 100 kOhm
Analogue output 4-20 mA	3-wire connection, max. RLoad(Ohm) = 300 Ohm
Alarm output	1 x potential-free change-over contact, 48 V, 1 A
Hysteresis	5% Span, adjustable with display devices
Electrical connection	screw terminals max. 1,5 mm²
Housing	Polycarbonate PC UL 94 V0 with hinge locks, color signal white similar to RAL 9003
Cable gland	PG11 high-strength cable gland with strain relief
Display	optional 2-line LCD-Display, to display the measured values on location
Material	Protection tube: stainless steel VA 1.4571
Protection type	Housing/electronic: IP65, Sensor: IP30
Protection class	III
Working range	0,3-20 m/s
Working temperature	-20...+60°C
Storage temperature	-20...+50°C
Installation	mounting flange (in scope of delivery)
Approvals	CE, EAC, RoHS
