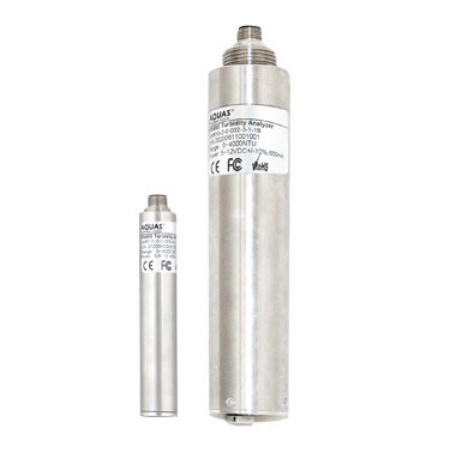

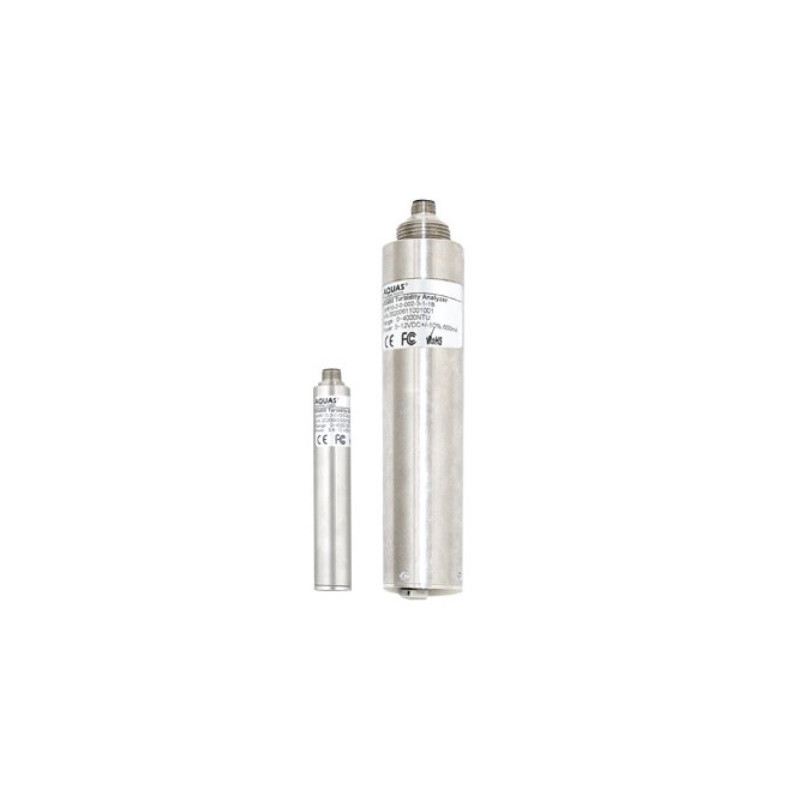

SMR10 Turbidez Analyzer para Qualidade da Água

O Analisador de Turbidez liga-se directamente via interface de comunicação RS485, fornecendo dados de processo simples, fiáveis e de baixo custo com capacidades de monitorização, calibração, configuração e diagnóstico à distância. O invólucro do turbímetro num resistente invólucro à prova de IP68, cabo reforçado com Kevlar de 1500 N de resistência à tracção, até 1,2 km de transmissão digital de dados, o transmissor é idealmente utilizado na indústria da água/águas residuais.

O transmissor de turbidez consiste em uma fonte de luz, uma célula de amostra e um detector de luz (fotodetector).
A luz incidente é espalhada pelas partículas na amostra e a luz espalhada é medida pelo detector.
A quantidade de espalhamento depende da quantidade de material na amostra, do comprimento de onda da luz utilizada e do tamanho e composição das partículas suspensas.
O transmissor usa um LED infravermelho próximo de longa vida (880 nm) e o método de luz difusa de 90° de acordo com a ISO 1027/EN27027 para garantir valores de turbidez precisos.

Um limpador mecânico automatizado mantém a superfície limpa e remove as bolhas de ar da janela óptica para maximizar a precisão e minimizar a necessidade de manutenção.

Em geral:
- Sinal de saída: RS485 (protocolo Modbus RTU), 19.200 bps, 8 bits de dados, sem paridade, 1 stop bit; 4~20 mA
- Resolução de dados: 16 bits (0,001% FS)
- Proteção contra surtos: 4000 V DC
- Alimentação: entrada: 5~12 VDC, 200 mA
- Proteção: polaridade, sobrecarga, curto-circuito
- Segurança: CE, FCC

Método de medição:
- Com base na tecnologia óptica fluorescente aprovada pelo método internacional ASTM D888-05, capis estimulado por uma fonte de luz azul, luz vermelha é emitida, a concentração de oxigênio é calculada a partir da medição da diferença de tempo dos sinais fluorescentes.

Instalação:

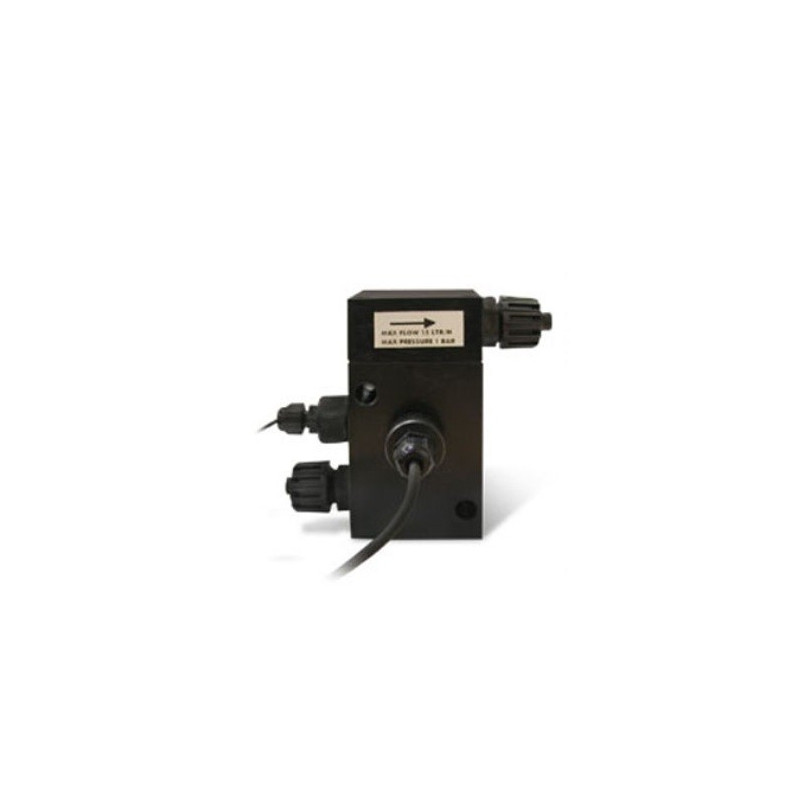

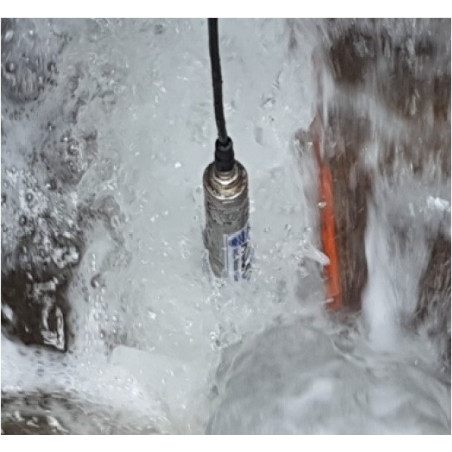

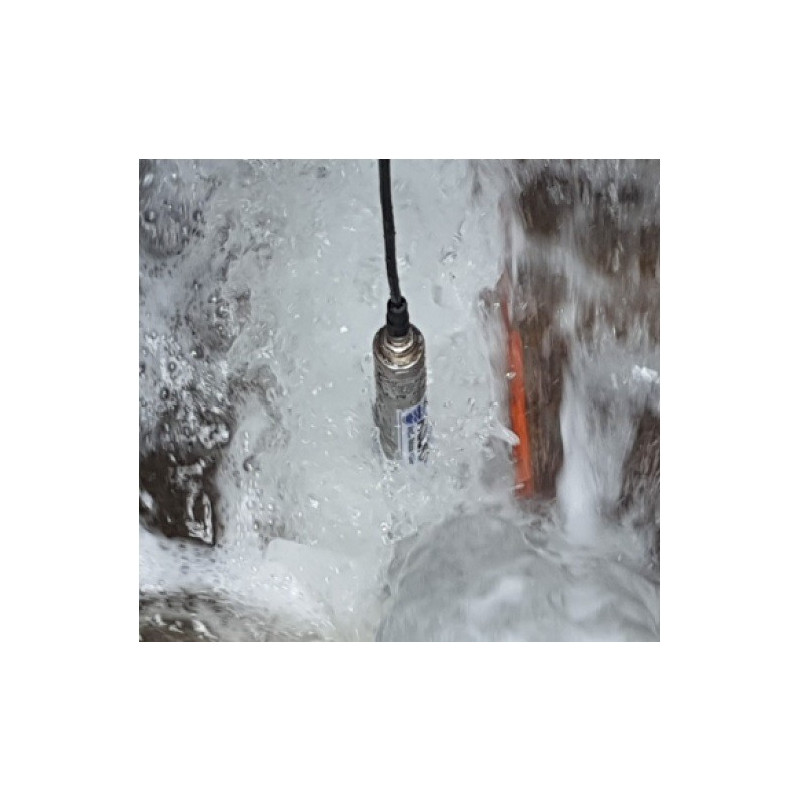

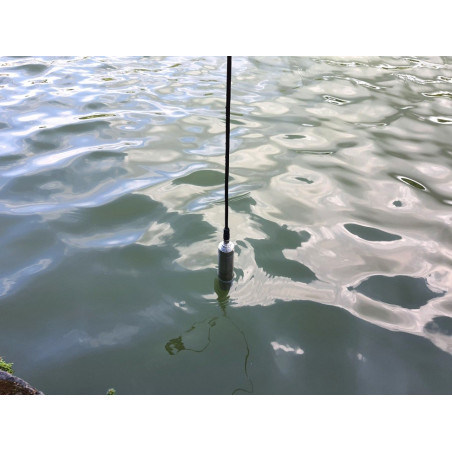

- Submersível, fluxo, inserção de tubos

Recursos:
- Caixa compacta tudo-em-um, transmissor e sensores integrados
- Proteção robusta submersível em água IP68, instalada diretamente no campo, sem necessidade de gabinete
- Plug & Play, Medição em Tempo Real On-line
- Ultra baixo consumo de energia, ideal para aplicações externas

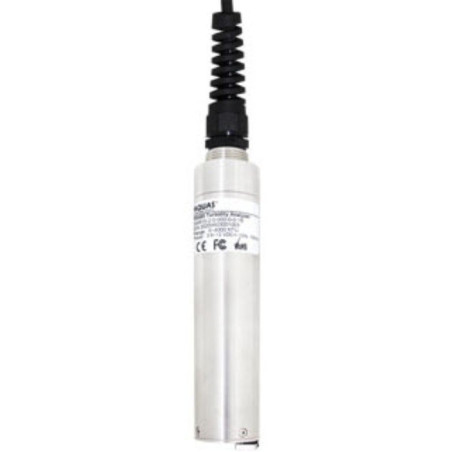

- Cabo reforçado com Kevlar de resistência à tração de 1500 N
- Proteção contra surtos de energia e comunicação RS485

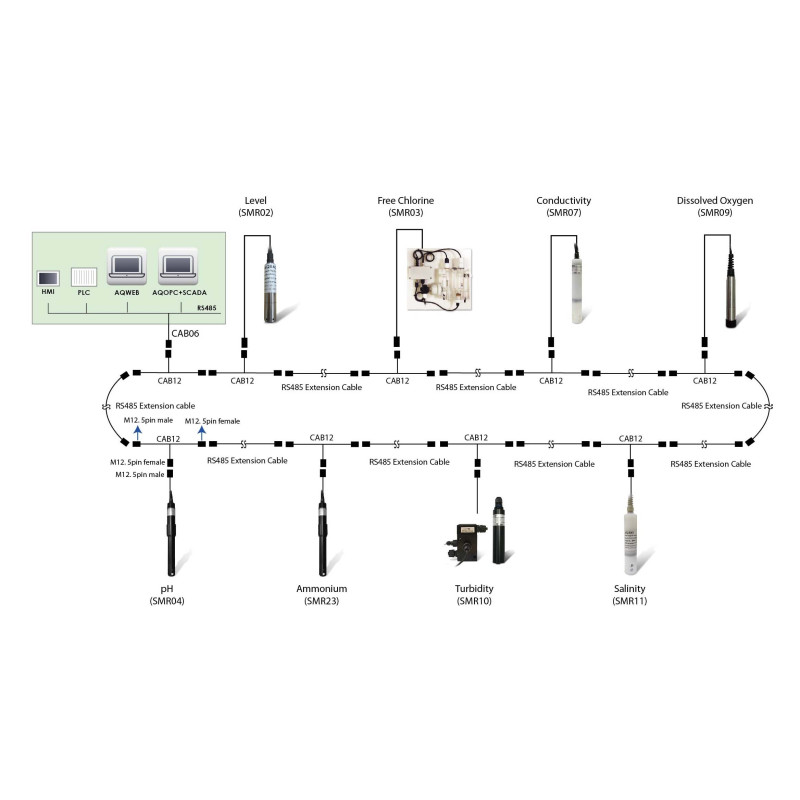

- Comunicação Digital RS485, Minimize Cabeamento e Custo de Engenharia

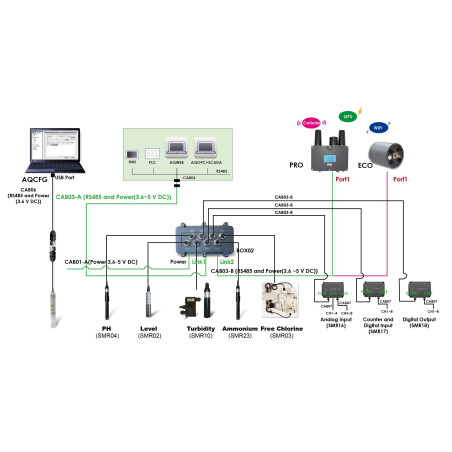

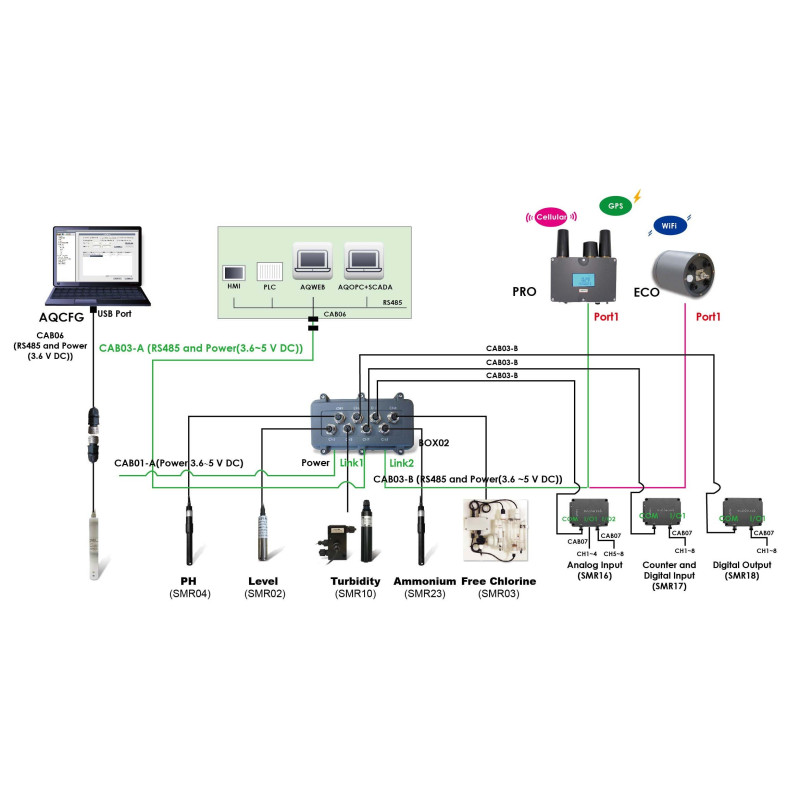

- Protocolo Modbus RTU Padrão, Conexão Direta com PLC, HMI
- Revestimento nano inovador para manter a janela limpa
- Limpador de limpeza automática, menos manutenção
- Memória integrada que permite aos usuários calibrar e configurar facilmente o sensor no laboratório e distribuir para vários locais de campo
- Ferramenta de software AQCFG para monitoramento de dados, calibração, configuração e diagnóstico
- Certificação à prova de explosão IECEx/ATEX Ex ia IIB T5 Ga

Aplicações típicas:

Água potável, águas superficiais, águas subterrâneas, indústria, tratamento de água, águas residuais
