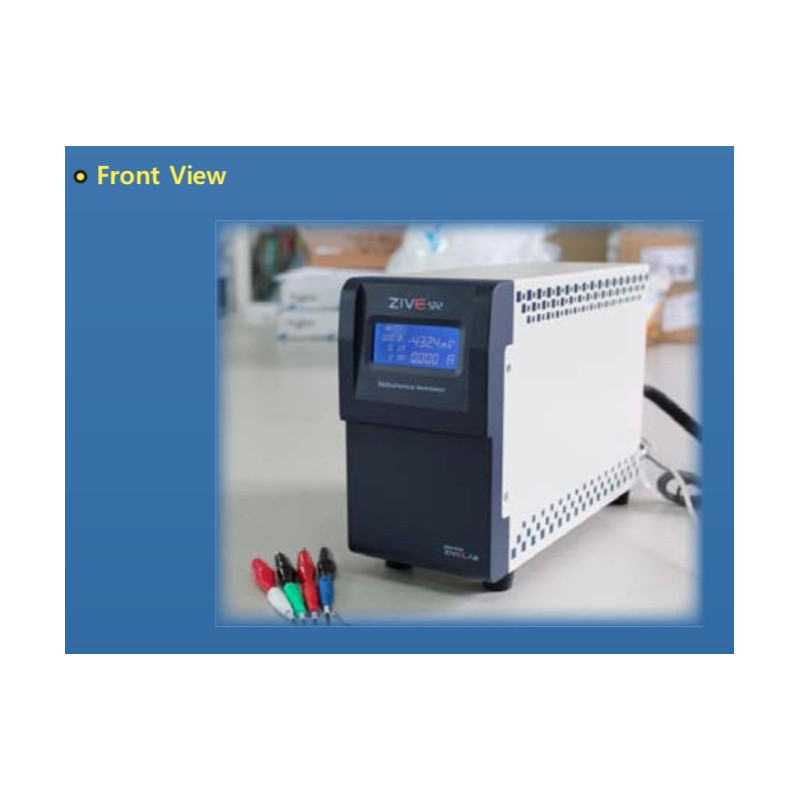

ZIVE SP2 Potentiostat + EIS 2MHz (Compliance: ±12V - Corrente Max.: ±2A, 0.6fA)

O ZIVE SP2 é equipado com um analisador de freqüência (FRA) para o sistema em série e fornece medições de impedância de alto desempenho na faixa de freqüência de 10 uHz a 2 MHz. A função ZRA (zero resistência amperímetro) pode medir max. 2 amperes na técnica de corrosão galvânica. O sistema é fornecido com quatro (4) pacotes de software avançados, que são catalogados por campos de aplicação. Com este pacote de software avançado, o usuário pode expandir a flexibilidade do Zive SP2.


Características do sistema:

• Potenciostato / galvanostato / analisador de impedância versátil e de alta qualidade

• Tamanho compacto com funções completas

• A função FRA para controlar uma carga eletrônica externa ou o potenciostato / galvanostato da 3ª parte está disponível como padrão

• 14 capacidades de técnicas EIS que incluem multisine

• Interrupção da compensação IR de medição IR atual (feedback dinâmico, positivo)

• Capacidade de pulso bipolar

• Teste de pulso de tensão ou carga de pulso de corrente / descarga (GSM, CDMA, etc.), função de onda senoidal para simulação de onda em pacote de teste de bateria e pulso de placa disponível

• Tempo de amostragem de dados em alta velocidade:

            - 50 usec / sample no modo burst
            - 1 mseg / amostra no modo normal
            - 2 usec / sample no modo de varredura rápida

• Modo de varredura rápida (5000 V / s com amostragem de dados de 10 mV)

• 3 faixas de tensão de medição / controle e 12 faixas de corrente de medição / controle

• Armazenamento interno de 295.000 pontos de dados e experimento contínuo, independentemente da falha do PC.

• Pacotes de software completos são incluídos como padrão:

           - Pacote de software de teste de corrosão (COR)
           - Pacote de software de teste EIS (EIS)
           - Pacote de software de análise eletroquímica (EAS)
           - Pacote de software para energia (BAT)

• Configuração multicanal disponível

• Atualização de software gratuita

Recursos de hardware:

• Faixa de controle ± 10V @ 2Amp

• Ampla faixa de corrente (2 A a 20 pA) para várias aplicações (faixas de 200 pA e 20 pA estão com ganho)

• Operação independente por FPGA com DSP

• FRA interno para medição de impedância

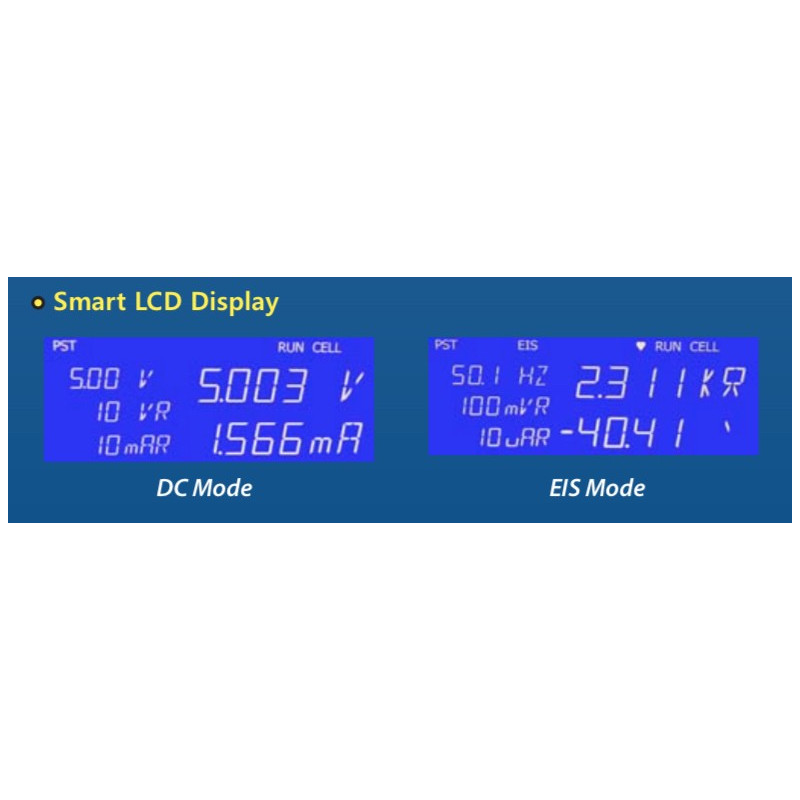

• Tela LCD inteligente

• Medições simultâneas de 3 tensões auxiliares Medição de temperatura como padrão

• 1 saída analógica auxiliar

• 3 saídas digitais e 2 entradas digitais

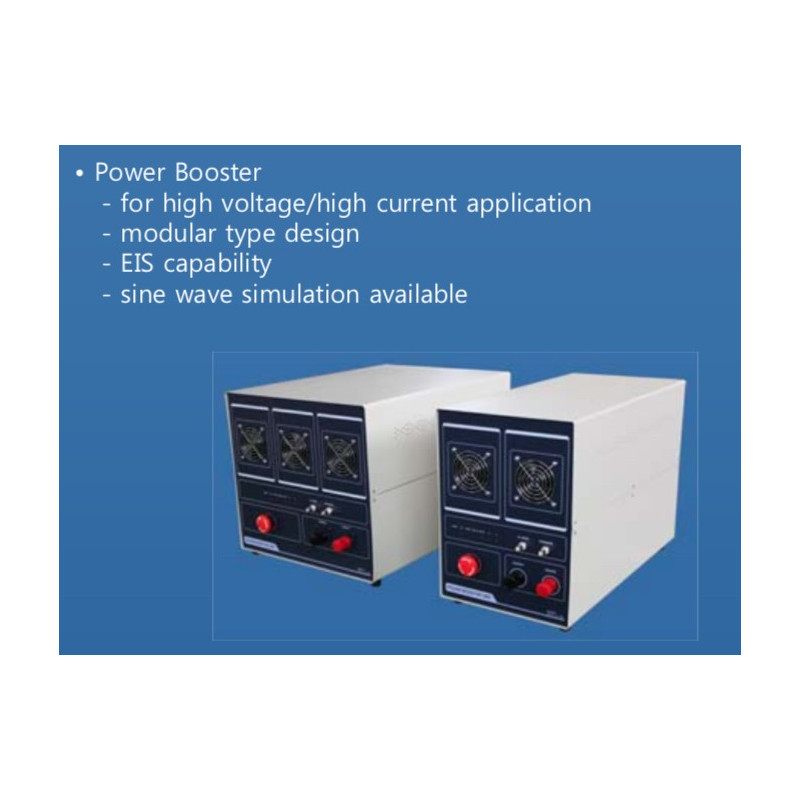

• Interface de reforço externa (série ZB) para aplicações de alta corrente

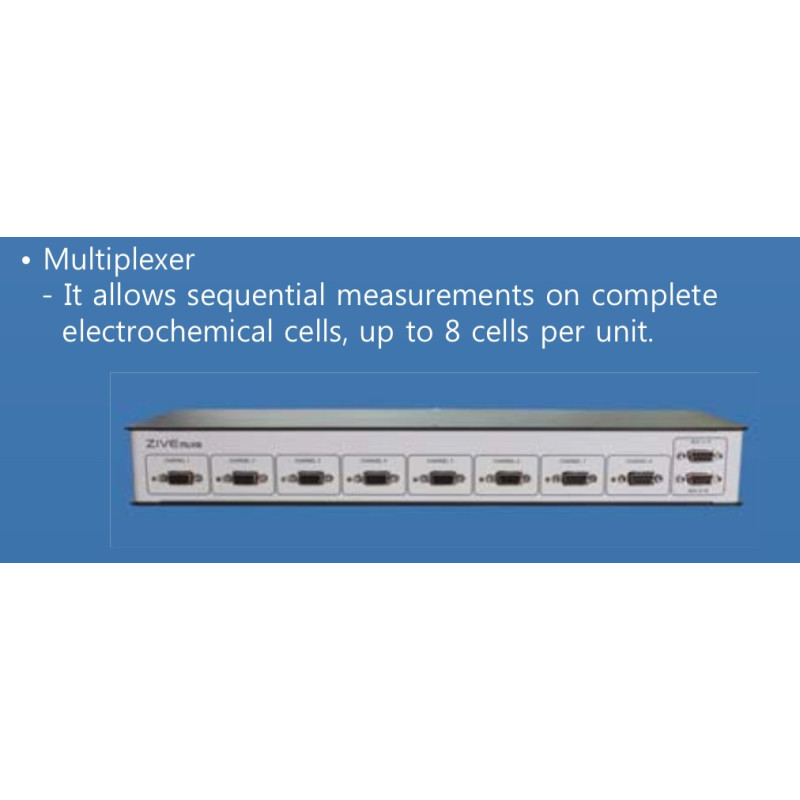

• Interface multiplexer externa (série MUX) para medições seqüenciais em múltiplas células eletroquímicas

Versatilidade:

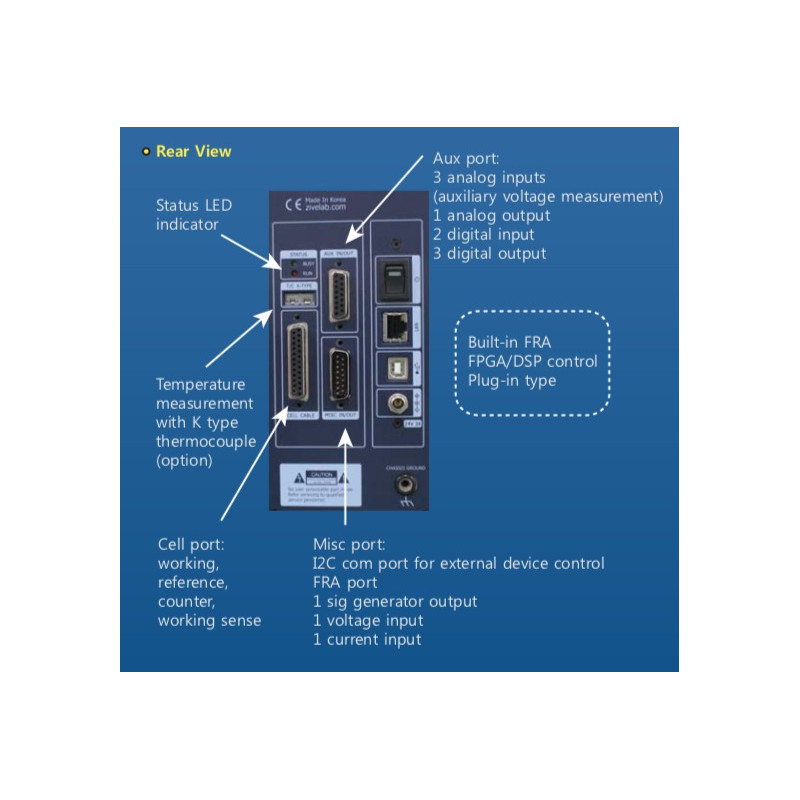

O sistema trata com SP2 Živé três entradas analógicas adicionais (assistentes entrada de tensão) e de uma saída analógica com três saídas digitais e 2 entradas digitais, e uma entrada de temperatura para termopar tipo K irá ajudar os utilizadores a expandir o uso de instrumento.

Por exemplo,

1. O utilizador pode medir a tensão entre o eléctrodo de trabalho e o eléctrodo de referência e por meio de duas entradas analógicas adicionais (tensão de alimentação de entrada), o utilizador pode também medir a tensão entre o eléctrodo de referência e o eléctrodo de trabalho e o contra-eletrodo.
2. Com saída analógica, o sistema pode controlar a velocidade de rotação do rotor, a taxa de fluxo do MFC, etc. numa escala completa de ± 10V.
3. O usuário pode controlar o on / off de max. 3 dispositivos DO, etc.

Segurança e manutenção:

1. Embora a falha de comunicação ocorre entre o PC eo SP2 Živé, o sistema continua a experimentar os dados do canal e armazena na memória para 295.000 Živé conjuntos de dados configurados. Quando a comunicação for restaurada, o ZIVE transferirá automaticamente os dados salvos para o PC ou o usuário poderá transferir os dados sempre que desejar. Essa função será altamente eficiente para um experimento prolongado.
2. O usuário pode definir uma configuração de condição de segurança inserindo seus próprios níveis de segurança para tensão, corrente, temperatura, etc. Se o valor da medição exceder este valor de configuração, o sistema irá parar automaticamente para proteger o sistema e a célula.
3. Se o valor de controle de tensão ou corrente for diferente do valor medido, o experimento parará automaticamente para proteger a célula.
4. A função de calibração automática está disponível para calibração do usuário.
O sistema é controlado de um PC através de USB.

Aplicação:

A estação de trabalho eletroquímica ZIVE SP2 é ideal para pesquisa fundamental em eletroquímica, desenvolvimento e garantia de qualidade de novos sensores, corrosão / revestimentos, material de eletrodo, membrana, polímero condutor, pesquisa de dispositivo de avaliação como materiais de bateria, baterias de combustível, supercapacitores e células solares.

• Eletroquímica Geral:

O Zive SP2 também é adequado para o desenvolvimento de bioinvestigação, estudos de transferência de elétrons cinéticos e análises eletroquímicas de compostos em baixos níveis de traços, onde a impedância e a análise DC multicanal são benéficas para fornecer resultados de alto desempenho.

• Baterias:

O sistema está muito bem adaptado para investigações sobre o comportamento cíclico da bateria. Fornece vários modos de controle para o ciclo da bateria. Pode suportar o teste de EVS (espectroscopia de tensão eletroquímica) / GITT / PITT. Capacidade de pulso rápido para GSM, o teste CDMA está incluído no pacote de software de teste de bateria. A função de medição do perfil de pulso para verificar a forma do pulso está disponível. Para o teste de simulação de ondas, a carga / descarga de onda senoidal está disponível.

• Painéis solares:

O desenvolvimento e a produção de painéis solares exigem uma grande quantidade de testes de materiais e dispositivos para melhorar a eficiência e unir células individuais para a construção de painéis. O ZIVE SP2 é a melhor solução para a caracterização de células fotovoltaicas. Com os sistemas AI, AO, DI e DO, o sistema pode monitorar o sinal de outros dispositivos e também controlá-los.

• Corrosão:

O sistema é adequado para medir baixas taxas de corrosão e testes EIS para avaliar a corrosão. A função ZRA é fornecida para a medição de corrosão galvânica.

• Sensores:

O ZIVE SP2 pode ser usado para a investigação de sensores usando chips de DNA ou eletrodos de tela. A faixa mínima atual do sistema é 20 pA (com ganho). Voltametria cíclica, cronoamperometria e medição EIS podem ser usadas para esta aplicação.

• Supercapacitores:

O ZIVE SP2 possui um circuito de potenciostato rápido com aquisição de dados em alta velocidade (50 usc / point, modo burst). Esta função é muito aplicável aos testes de supercapacitores. A capacidade de carga / descarga é usada para esta aplicação.

• Células de Combustível:

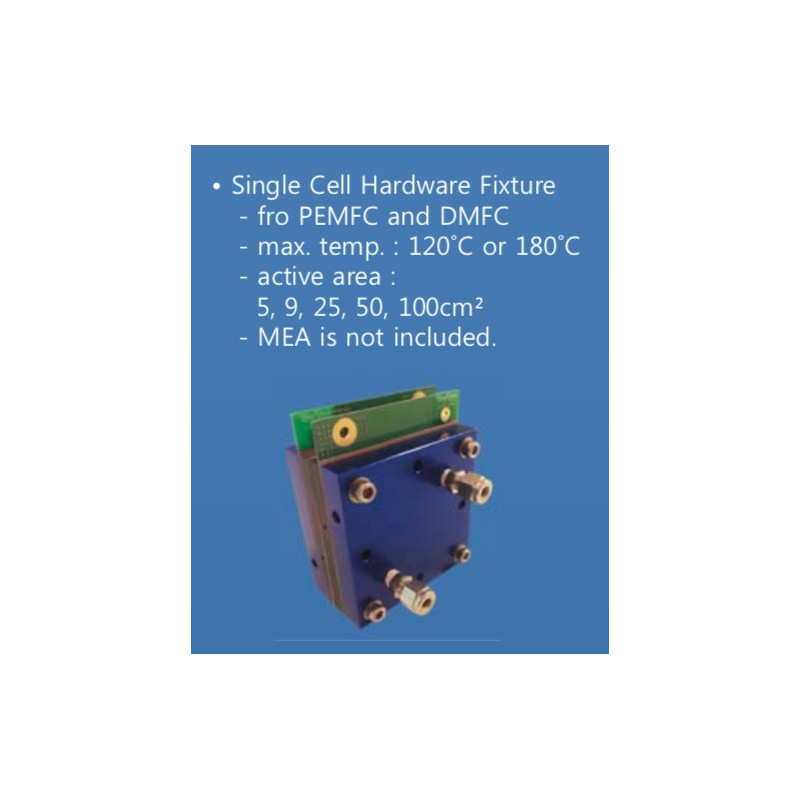

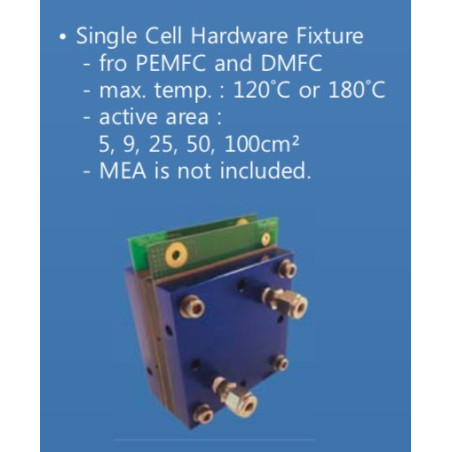

O ZIVE SP2 é ideal para caracterizar células de combustível e o mecanismo do processo anódico / catódico no grau de desenvolvimento e pesquisa. Este sistema pode ser usado diretamente para PEMFC, DMFC e DEFC, etc. O FRA pode controlar uma carga eletrônica externa para a medição EIS da célula de combustível. Medições da curva I-V em uma faixa completa de corrente disponível (a opção de faixa automática está ativa durante a varredura I-V para garantir a medição com uma resolução continuamente alta).
