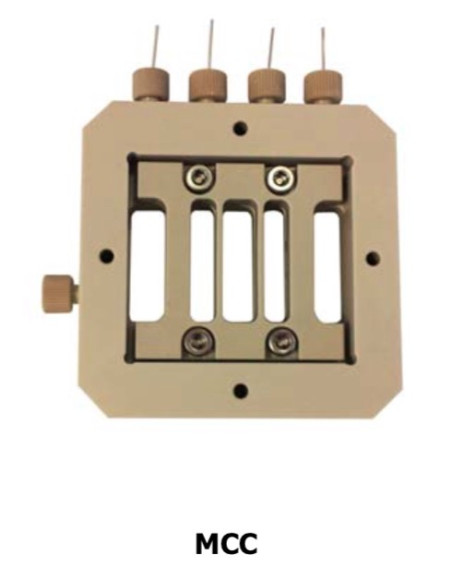

MCC Célula de Condutividade para Membranas

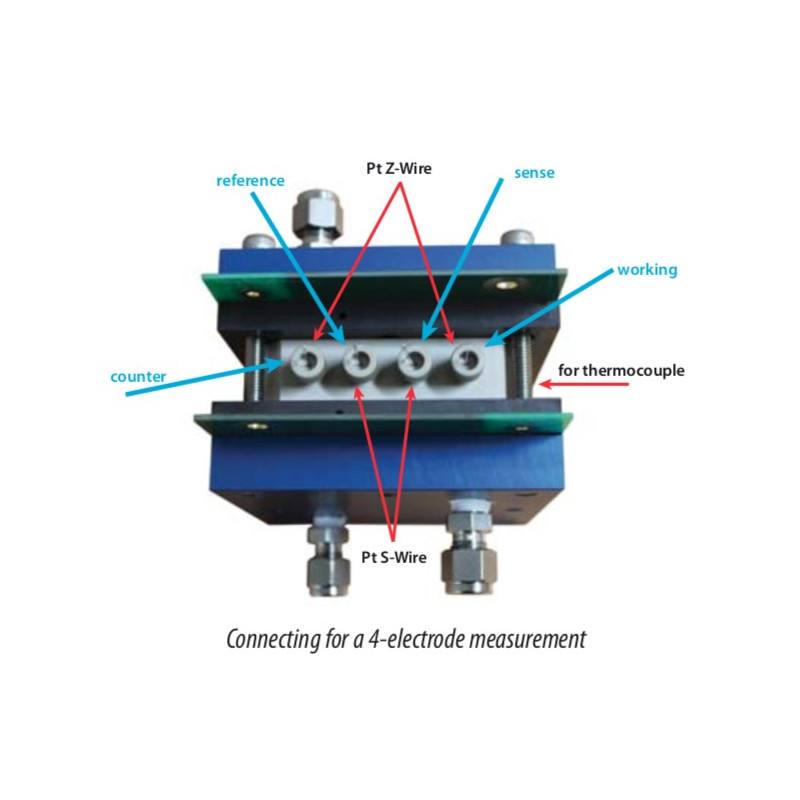

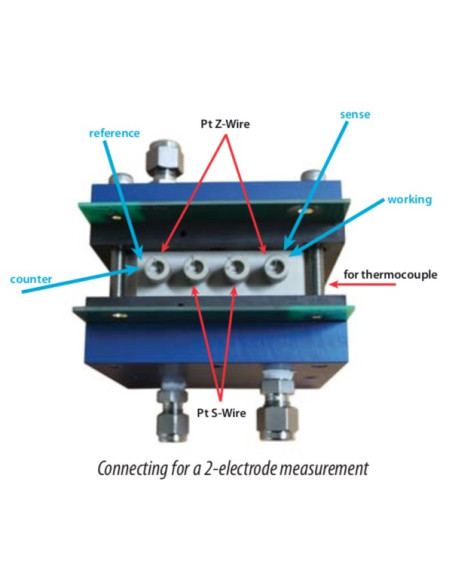

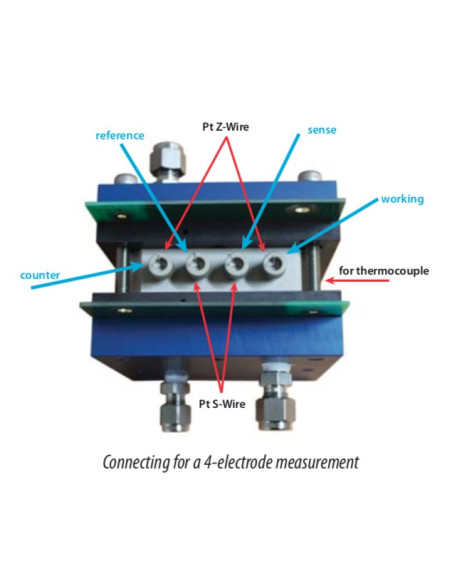

O Célula de Condutividade de Membrana, MCC, é projetado para medir a condutividade iônica simplesmente carregando uma membrana no hardware da pilha. O MCC adota uma sonda de 4 pontos para medir a condutividade. Passando corrente através de dois eletrodos externos e medindo a voltagem através dos eletrodos internos, permite a medição da condutividade. Na configuração de 4 eletrodos, praticamente não há fluxo de corrente nos eletrodos sensores de tensão internos. Portanto, a polarização não ocorre. O segundo benefício do sensor de 4 eletrodos é sua tolerância ao revestimento do eletrodo. Como a técnica de 4 eletrodos mede o potencial de queda em vez da resistência, a medição permanece precisa, apesar do revestimento menor. A medição de 2 sondas também está disponível conectando o trabalho elétrico e as conexões de detecção ao lado do cátodo, enquanto o medidor e as conexões elétricas de referência estão conectadas ao lado do ânodo. Por favor, olhe a configuração abaixo.

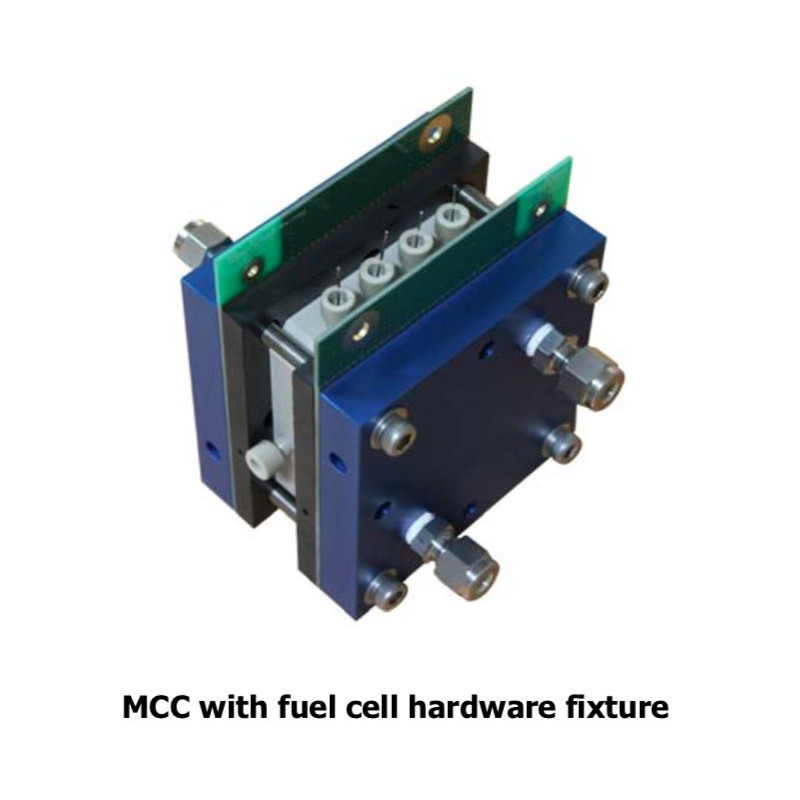

Ao colocar a pilha de condutividade entre o ânodo e a placa de condução do catodo, você pode simplesmente montar a pilha de condutividade no hardware da célula de combustível.
