- Registrador de dados inteligente sem fio de 4 canais
- Até 4 entradas para fios vibratórios (500÷4000 Hz) e até 2 transdutores de temperatura
- Entradas configuráveis respectivamente (2+2, 3+1, 4+0)
- Bateria interna de lítio tipo "C" para uma vida útil da bateria de até 4 anos com 4 fios vibratórios e amostras a cada 60 minutos
- Vedação IP 65.
► Registrador de dados inteligente sem fio

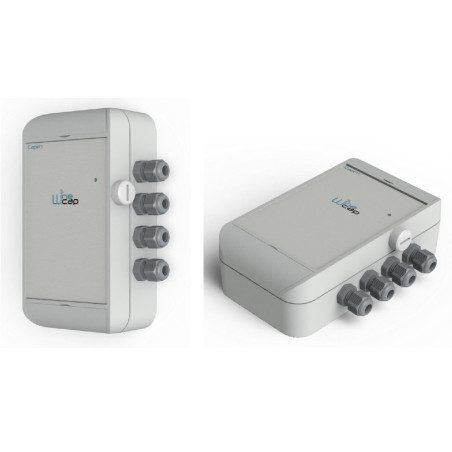

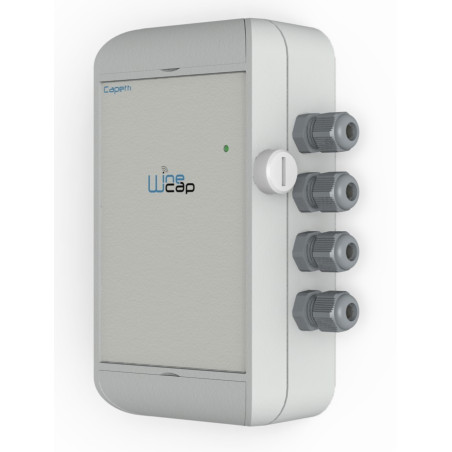

O WSD12-4VW é um datalogger com 4 canais de entrada para aquisição de Frequência e Temperatura, em fios vibratórios (extensômetros, piezômetros, medidores de fenda), com funcionalidade de armazenamento das amostras adquiridas.
Configurável usando jumpers para:
► 4 fios vibratórios (frequência)
► 3 fios vibratórios (frequência) e 1 temperatura
► 2 fios vibratórios (frequência) e 2 temperaturas
► A configuração desejada deve ser emitida durante o processo de inscrição.
O módulo de rádio High Reliability (tecnologia de rádio exclusiva de 868MHz. implementando salto de frequência em 11 canais) baseado no protocolo WINECAP™ LuPo (Long Range) oferece um excelente alcance de rádio, baixo consumo de bateria e a certeza de recuperação de dados em qualquer situação (apagão/ obstáculos de sinal).
► Com uma memória de backup integrada, pode-se armazenar as últimas 64.000 amostras por canal, mesmo que o link sem fio esteja inativo. As amostras podem ser baixadas usando uma conexão USB.
Usando o software de configuração, o intervalo de amostragem pode ser definido e dois limites por canal podem ser ativados.
► Pode ser interfaceado com:
- todas as estações base da linha de produtos MWDG
- todas as estações base da linha de produtos MWLI
► Se necessário, a cobertura de rádio pode ser estendida em até 16 vezes usando roteadores WR12 (repetidores alimentados por bateria com duração de bateria de até 7 anos) entre o registrador de dados e a estação base.
|
Power supply |
8.5A/h - 3.6V type “C” lithium internal battery |
|
Battery life (*) |
Up to 4 years (samples every 60 minutes, radio signal quality at least sufficient and 4 vibrating wires) |
|
Measures acquired (4 channels) |
· Frequency · Temperature |
|
Sampling interval (*) |
Selectable from one minute to 24 hours (60 minutes default) |
|
Datalogger capacity |
64,000 samples |
|
Working temperature |
· Operative: -30°C ÷ +60°C · Warehousing: -40°C ÷ +70°C |
|
Radio frequency |
ISM 868MHz |
|
Radio coverage (**) |
From 800m up to 12.8Km on sight |
|
Sealing |
IP65 |
|
Dimensions |
90 x 160 x 50mm |
|
Weight |
450g |
|
Case material |
ABS |
|
Mounting |
Fix on 4 points |
|
Connections |
Wireless/USB |
|
Cable external diameter |
4.7mm maximum |
|
Copper wire section |
0.05 ÷ 2.5mm² / ÷ 14 AWG |
|
Frequency - Transducer type |
Vibrating Wire |
|
Frequency - Excitation range |
500 ÷ 4000Hz |
|
Frequency - Oscillator accuracy |
± 50ppm |
|
Frequency - Measure resolution |
0.1µs / 0.1Hz |
|
Temperature - Transducer type |
NTC3KΩ |
|
Temperature - Measure range |
-20°C ÷ +70°C |
|
Temperature - Measure accuracy |
0.25°C at 25°C |
|
Temperature - Measure resolution |
0.01°C |
|
2VW-2NTC configuration (Default) (***) |
Two frequencies and two temperatures |
|
3VW-1NTC configuration (***) |
Three frequencies and one temperature |
|
4VW configuration (***) |
Four frequencies |
* a vida útil da bateria e o intervalo de amostragem podem ser influenciados pelas condições do trabalho de campo e pela configuração do sistema.
** cobertura de rádio alcançável usando até 32 roteadores WR12 (máximo de 16 para cada caminho) entre o registrador de dados e a estação base.
*** consulte a documentação do transdutor selecionado. Configure os interruptores DIP de maneira adequada.
