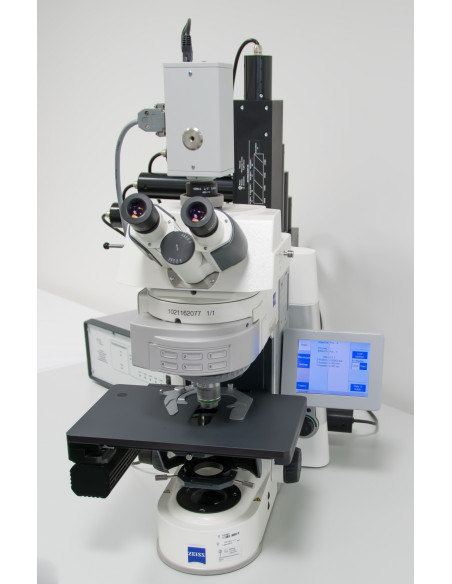

Microscópio Cinético de Fluorescência FC-2000-Z (FKM)

O Microscópio Cinético de Fluorescência FC 2000-Z (FKM) foi projetado para ser a ferramenta mais versátil para pesquisa de laboratório. O microscópio cinético de fluorescência (FKM) estende todos os recursos de imagem da clorofila cinética ou fluorescência multicor para o domínio de células individuais e estruturas subcelulares. Todos os parâmetros convencionais de fluorescência podem ser mapeados com resolução micrométrica para que cloroplastos individuais ou mesmo grandes segmentos de tilacóide do estroma possam ser investigados. A configuração modular do FKM é projetada para medições de fl uorescência cinética com vários comprimentos de onda de emissão e excitação selecionáveis ​​pelo usuário, bem como combinação de medições de imagem com medições de ponto espectralmente resolvidas ou cinética de fl uorescência ultrarrápida (µs) e absorbância.

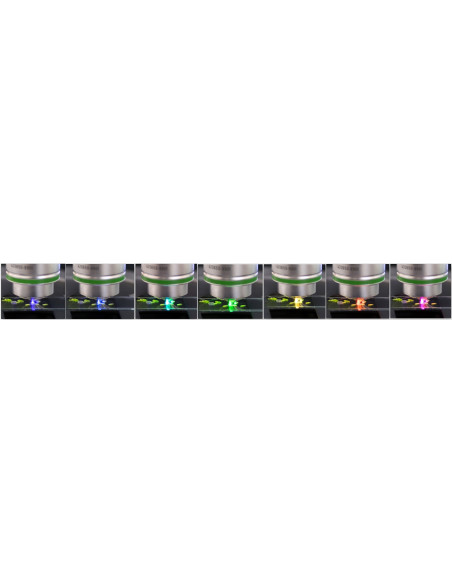

O Microscópio Cinético de Fluorescência (FKM) permite medições de imagem de transientes de fluorescência multicor resolvidos bidimensionais induzidos por protocolos de irradiância complexos. A emissão de fluorescência é induzida por uma fonte de luz LED adequada. Na configuração padrão, a seleção do comprimento de onda no microscópio cinético de fluorescência é a mesma que em outros microscópios de fluorescência de grau de pesquisa, usando uma fonte de luz de excitação branca combinada com um conjunto de filtros de excitação, espelhos dicróicos e filtros emissores. Como opção adicional, está disponível uma fonte de luz com espectros ajustáveis ​​para medição e luz actínica / saturante. Aumenta a gama de cromóforos mensuráveis ​​e melhora a relação sinal-ruído. O sistema é projetado para permitir a comutação automática entre diferentes comprimentos de onda de excitação, mesmo durante a mesma medição. Ao contrário dos microscópios de fluorescência convencionais, a ultra-alta sensibilidade da câmara de medição combinada com a medição da luz modulada permite que as imagens sejam obtidas em níveis de luz extremamente baixos que não alteram o metabolismo da célula.

O microscópio cinético de fluorescência pode ser combinado com medições de resolução espectral que são realizadas por meio do espectrômetro SM 9000 sincronizado com a câmera de medição. As medições cinéticas ultrarrápidas são realizadas usando uma versão adaptada ao microscópio do fluorômetro de modulação dupla FL 3500, que pode ser novamente sincronizado com a câmara de medição. Desta forma, medições de ponto cinético ultrarrápidas ou espectralmente resolvidas podem ser realizadas simultaneamente no mesmo objeto e controladas pelo mesmo protocolo de medição como gravação de imagem cinética. Todas as peças e funções podem ser controladas pelo software FluorCam com base em configurações individuais.

Parâmetros de fluorescência:
- Parâmetros medidos: F0, FM, FV, F0 ', FM', FV ', FT
- Mais de 50 parâmetros calculados: FV / FM, FV '/ FM', PhiPSII, NPQ, qN, qP, Rfd, coeficiente de absortividade PAR e muitos outros
Fontes de luz:
455 nm, 470 nm, 505 nm, 570 nm, 605 nm, 618 nm, 630 nm, 735 nm, branco e outros

Intensidade de superpulso:
- 4.000 µmol. m-2. s-1 (na versão padrão)
- 6.000 µmol. m-2. s-1 (na versão aprimorada leve)

Intensidade da luz actínica:
Até 2.000 µmol. m-2. s-1 (na versão padrão)
Até 3.000 µmol. m-2. s-1 (na versão aprimorada leve)

Roda do filtro:
7 posições

Regime de luz:
Estático ou modulado harmonicamente (forma de onda sinusoidal)

Protocolos personalizados definidos:
Tempo variável, linguagem especial e scripts.

Faixa de comprimento de onda do detector CCD:
400 - 1000 nm

Formato CCD:
- 720 x 560 pixels (câmera TOMI-1)
- 1360 x 1024 pixels (câmera TOMI-2)
- 1280 x 1024 pixels (câmera TOMI-3)

Tamanho do pixel:
- 8,60 µm x 8,30 µm (TOMI-1)
- 6,45 µm x 6,45 µm (TOMI-2)
- 6,60 µm x 6,60 µm (TOMI-3)

Resolução de bits A / D:
- 12 bits (TOMI-1)
- 16 bits (TOMI-2)
- 12 bits (TOMI-3)

Conector de interface:
Gigabit Ethernet

Dimensão externa:
472 mm (largura) x 479 mm (profundidade) x 513 mm (altura)

Peso:
Aproximadamente. 40 quilogramas

Entrada de energia:
Aproximadamente. 1100 W

Elétrico:
90 - 240 V

Máquinas fotográficas:
TOMI-1 de alta sensibilidade ou TOMI-2 de alta resolução ou TOMI-3 de alta velocidade

Módulo de reoxidação QA
Opção de última geração que permite a determinação da cinética de reoxidação do controle de qualidade. A reoxidação do GQ é registrada na forma de bomba e sonda, ou seja, utilizando flashes repetitivos e registrando com retardo variável após cada flash.
Módulo de absorção PAR e NDVI
Opção de ponta para medir a absortividade PAR e o índice de refletância NDVI. Inclui roda de filtro de 7 posições, painel de luz de 13 x 13 cm (instalado ao redor da câmera e montado com LEDs vermelhos de 740 nm + LEDs vermelhos profundos de 660 nm) e um filtro de vidro. A medição PAR é baseada na refletância das plantas na região do infravermelho próximo e na faixa do espectro vermelho visível. O NDVI é usado como um índice vegetativo para prever a atividade fotossintética.
OBSERVAÇÕES IMPORTANTES: Para uso apenas com FC 800-C / 1010, FC 800-C / 1010-GPF ou FC 800-O / 1010. Este módulo não pode ser usado com o módulo de planta multicolor em FC 800-C / 1010 ou FC 800 -C / 1010-GPF.

Módulo de planta multicolorida
Opção de ponta para medir espectros de emissão em plantas (de acordo com Lichtenthaler e Bushmann). Inclui roda de filtro de 7 posições, painel de luz LED UV (instalado ao redor da câmera e montado com 4 LEDs UV 380nm), quatro filtros: AZUL (FF01-440 / 40), VERDE (FF02-520 / 28), VERMELHO (FF01- 690/8), FAR-RED (FF01-747 / 33) - e um módulo de software especial.
OBSERVAÇÕES IMPORTANTES: Para uso apenas em FC 800-C / 1010, FC 800-C / 1010-GPF ou FC 800-O / 1010. Este módulo não pode ser usado com o módulo PAR-Absorptivity e NDVI no FC 800-C / 1010 ou FC 800-C / 1010-GPF.

Módulo de indução de fluorescência rápida (OJIP)
Módulo eletrônico para monitoramento rápido por indução de fluorescência - curva OJIP. Inclui uma placa eletrônica especial e um protocolo de medição. Os processos são registrados em múltiplas exposições de luz, cada uma com um atraso variável depois que a luz é ligada.

Roda de filtro
A roda de filtro controlada por software de 7 posições permite a geração de imagens em diferentes bandas de emissão. Os filtros são facilmente intercambiáveis.

Painéis de luz LED adicionais
O painel de luz LED adicional é montado na parte superior do sistema FluorCam. Ele está localizado abaixo da câmera; a lente da câmera é inserida na abertura central deste painel. O painel amplia a possibilidade de usar mais cores de excitação para aplicações especiais. É equipado com 4 LEDs de alta potência na versão de um canal ou 8 LEDs de alta potência na versão de dois canais. As cores disponíveis são: vermelho distante (740 nm), vermelho escuro (660 nm), ultravioleta (365 ou 385 nm), verde (523 nm), âmbar (590 nm). Outras opções disponíveis mediante solicitação.
Painel ultravioleta (365 ou 385 nm): Uso recomendado: (1) fluorescência multicolorida: azul F440, verde F520, vermelho F680 e infravermelho F740 excitado por UV (deve ser acompanhado da roda do filtro e do CCD de alta resolução); (2) fonte de excitação para wtGFP, DAPI (roda de filtro e CCD de alta resolução necessários). Potência ótica 1,5 W.
Painel azul (470 nm): Uso recomendado: (1) fonte de excitação para EGFP (deve ser acompanhada de roda de filtro e CCD de alta resolução); (2) estudos sobre a função dos estômatos.
Painel verde (530 nm): Uso recomendado: fonte de excitação para YFP (deve ser acompanhada da roda do filtro e CCD de alta resolução).
Painel vermelho distante (740 nm): Saída total máxima: 1200 mW (4 x 300 mW). Uso recomendado: determinação da absorbância de Fo 'e PAR (é necessário o uso de roda filtrante).
PAR - Painel NDVI (660 nm + 740 nm): Este painel faz parte do módulo PAR-Absorção e NDVI.

Conjunto de rack para suportes de amostra
Os racks servem para a fixação firme e segura dos porta-amostras (placas de Petri ou placas multi-poços) no local desejado na prateleira ou no fundo da FluorCam. Vendido como um conjunto de seis suportes diferentes: para placas de Petri de 90 mm, 100 mm, 120 mm ou 140 mm; 4 placas de Petri de 60 mm; e para placa de 96 poços.

Óculos de proteção adicionais
Óculos de proteção contra radiação que protegem contra a radiação excessiva de LED, equipados com tampa lateral e filtros de proteção. Um par de óculos é fornecido com o dispositivo gratuitamente.

Multi-função avançada para software FluorCam
Atualização de software que permite várias funções de script para início e medição automáticos de protocolos FluorCam programados e para armazenamento automático de dados. O recurso multifuncional avançado permite definir a hora de início do protocolo com o protocolo definido pelo usuário, aplicar a máscara definida pelo usuário para a segmentação do recurso, subtrair automaticamente o fundo com base na definição da máscara e analisar os dados medidos. Eles são armazenados como arquivos TAR com uma descrição de data e hora. Útil para estudar o ciclo circadiano.

Módulo abrangente para gerenciamento automático e programável de dados e aquisição de imagens *
Pacote completo de software e hardware para aquisição de dados e extração e análise de parâmetros de imagem. A parte do software oferece uma interface gráfica fácil de usar, onde protocolos complexos, incluindo esquemas de adaptação escuro / claro, podem ser facilmente projetados e executados com base em ações definidas pelo usuário. Todos os dados adquiridos são armazenados em um banco de dados SQL, processados ​​e disponíveis para posterior inspeção e análise segundos após a gravação.

Ele permite a exploração, agrupamento, análise, reprocessamento e exportação rápida e fácil de dados definidos pelo usuário. A parte de hardware inclui PC com matriz de dados RAID5, roteador, monitor, teclado e mouse.

Leitor de código de barras com software de suporte
Leitor de código de barras com software compatível com FluorCam incluído. Usado para pesquisa de código de barras totalmente automática.
