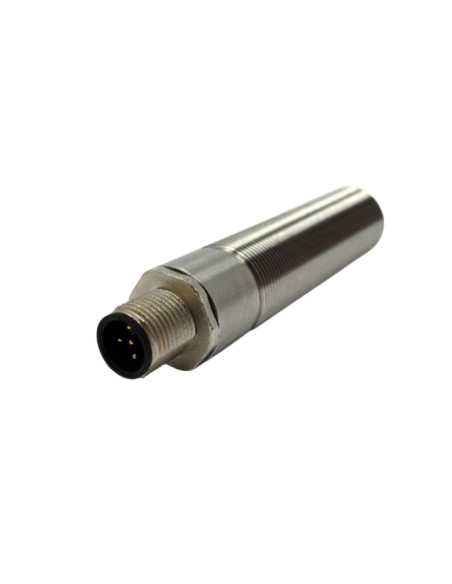

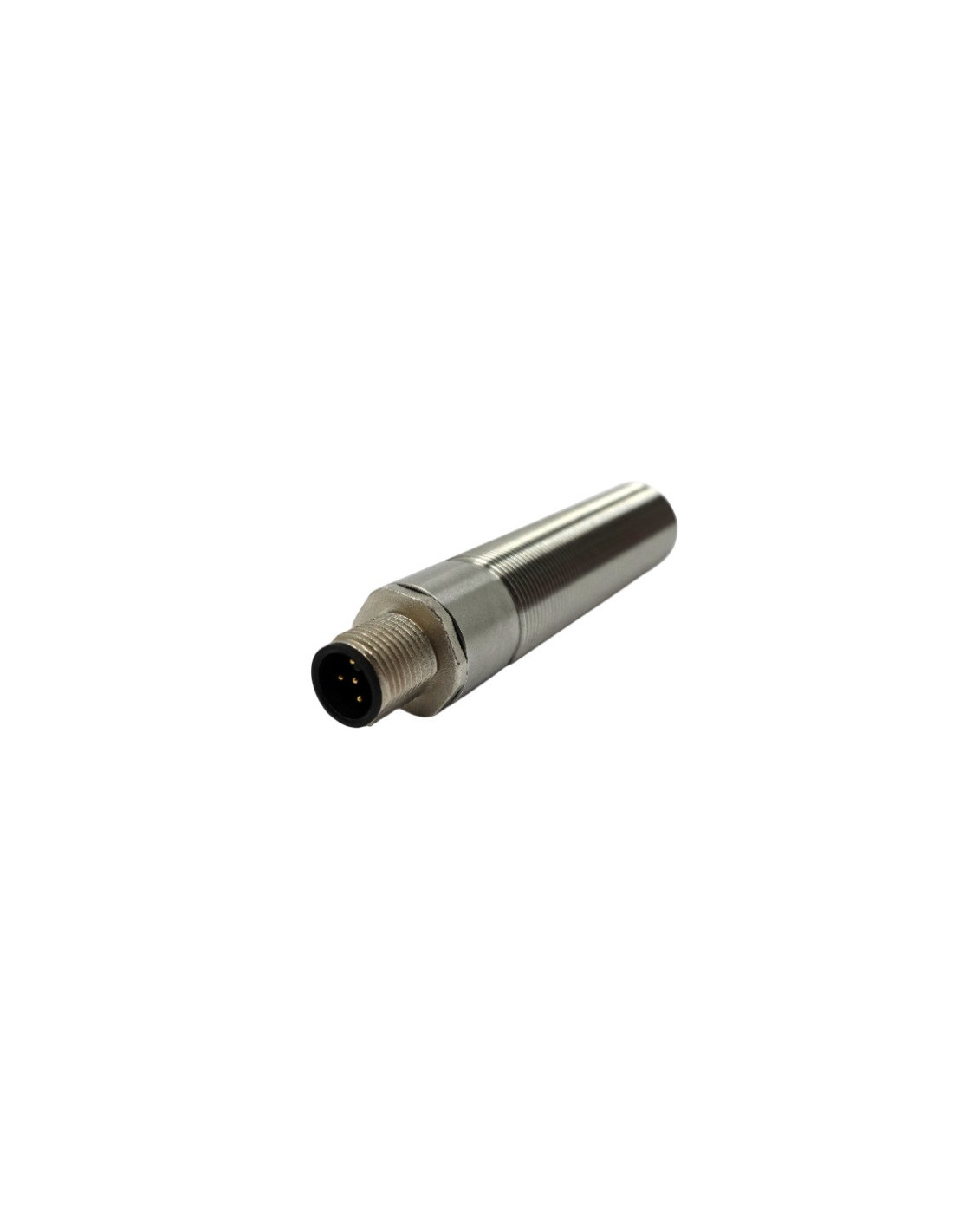

PyroCV Sensor de temperatura por infravermelhos

Características do sensor

• Conforme com normas EMC para maquinaria de construção
• Mede sem contacto a temperatura do asfalto e de materiais de construção não refletivos
• Faixas de temperatura de -20 °C a 500 °C
• Caixa robusta em aço inoxidável 316, selada a IP67 / IP65 quando ligada

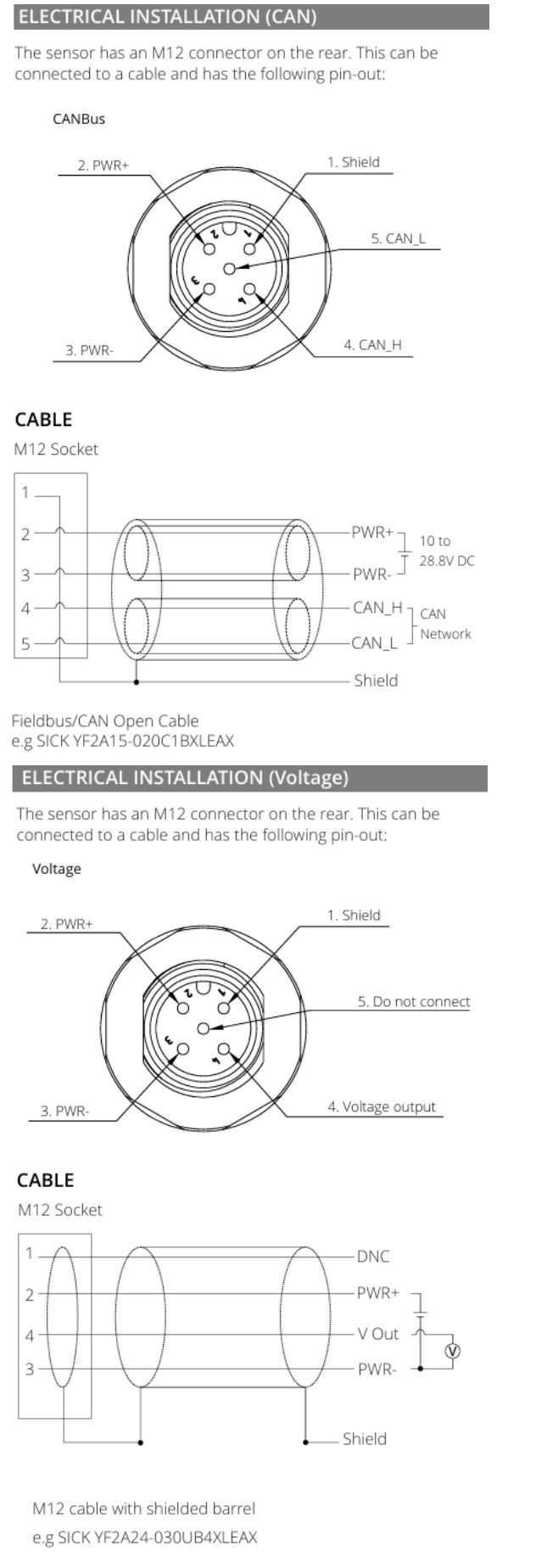

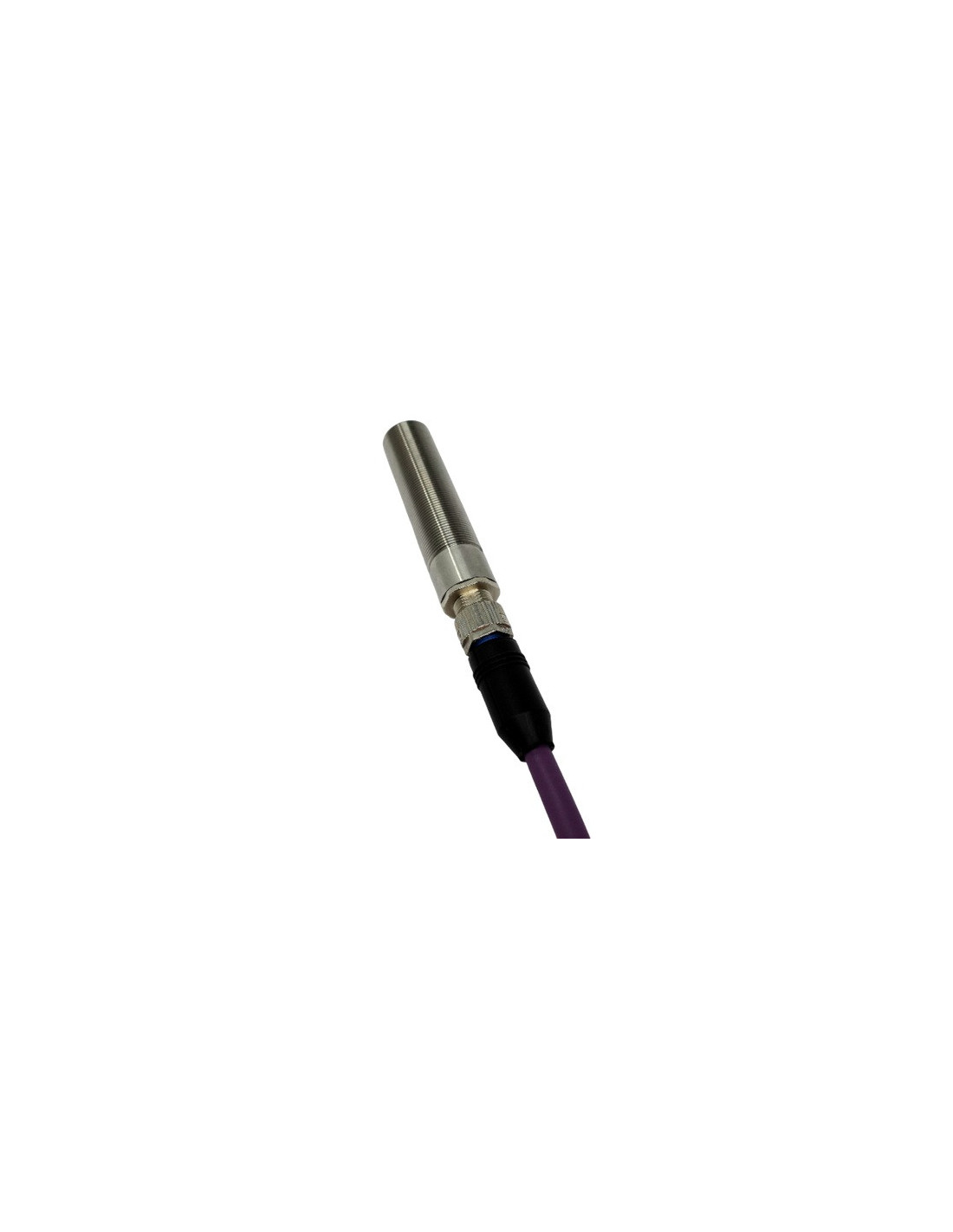

• Instalação rápida e fácil através de conector M12
• Comunicações CAN ou saída linear de 0 a 5 V CC
• Resposta rápida com elevada estabilidade

Especificações gerais

• Saída: CAN bruto e 0 a 5 V CC linear com a temperatura medida
• Faixa de temperatura, modelos CAN: -20 °C a 500 °C
• Modelos com saída de tensão: LT -20 °C a +100 °C, MT 0 °C a 250 °C, HT 0 °C a 500 °C, ST faixa à escolha do cliente dentro de -20 °C a 500 °C com amplitude mínima de 100 °C
• Precisão: ±1% da leitura ou ±1 °C, o que for maior
• Repetibilidade: ±0,5% da leitura ou ±0,5 °C, o que for maior
• Ajuste de emissividade: CAN 0,2 a 1,0 configurável, tensão 0,95 fixa
• Tempo de arranque: 250 ms
• Tempo de resposta: 125 ms, resposta a 90%
• Faixa espectral: 8 a 14 μm
• Tensão de alimentação no sensor: 10 V CC a 28,8 V CC
• Consumo máximo de corrente: 20 mA
• Resistência mínima de carga, apenas tensão: 50 kΩ
• Proteção de cablagem: polaridade inversa e curtos para outros pinos

Especificações do protocolo CAN

• Taxa de transmissão: 250 kbps
• Formato de dados: 8 bytes totais, bytes 1 a 4 temperatura do objeto em vírgula flutuante, bytes 5 a 8 temperatura ambiente em vírgula flutuante
• Intervalo de transmissão: 200 ms
• Faixa de ID CAN: configurável entre 0 e 255 como inteiro sem sinal de 4 bytes
• Emissividade: ajustável de 0,2 a 1,0 como valor de vírgula flutuante de 4 bytes

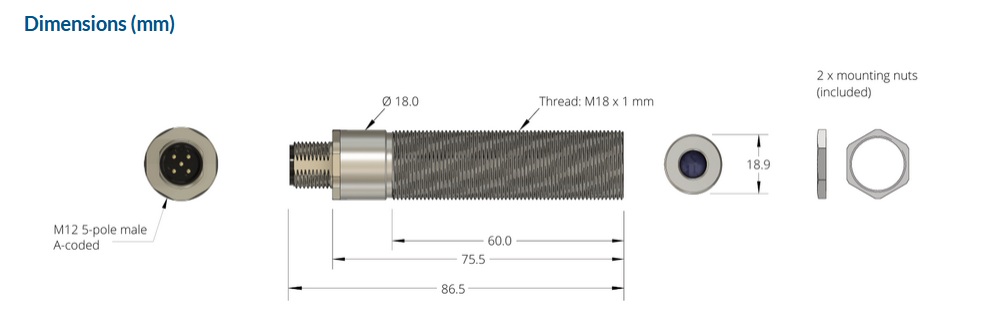

Especificações mecânicas

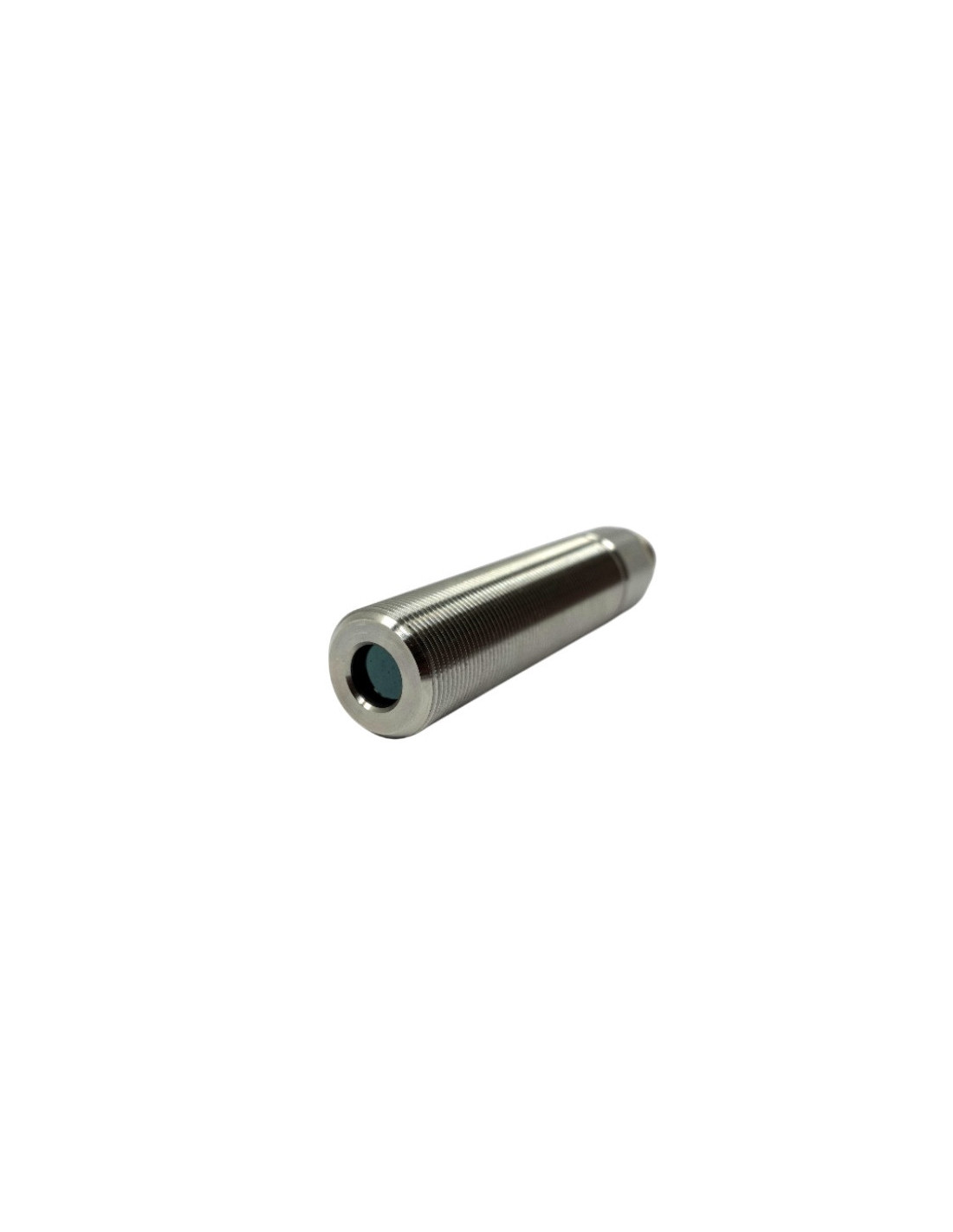

• Construção: aço inoxidável
• Comprimento do corpo do sensor: 86,5 mm
• Montagem roscada: M18 x 1 mm de passo, comprimento 60 mm
• Peso: 90 g

Especificações ambientais

• Classificação ambiental: IP67 / IP65 quando ligado
• Temperatura e humidade ambiente de funcionamento: -40 °C a +85 °C, sem condensação
• Temperatura de armazenamento: -40 °C a +85 °C
• Compatibilidade eletromagnética: ISO 13766-1
• Teste de load dump: segundo ISO16750-2, clamped load dump

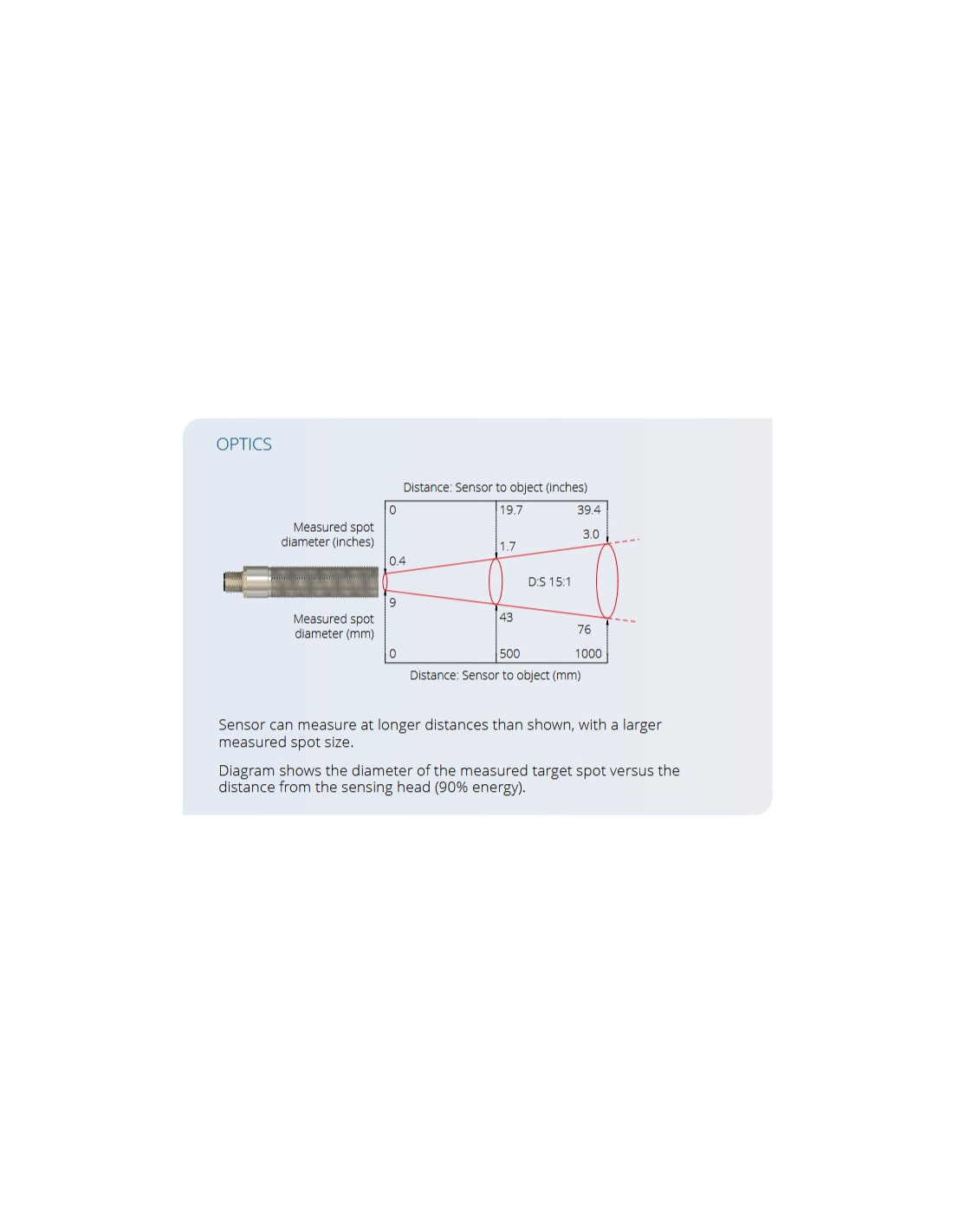

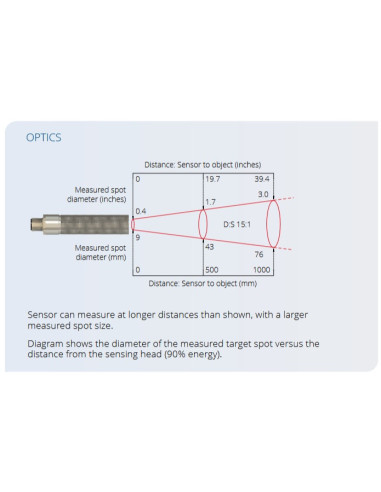

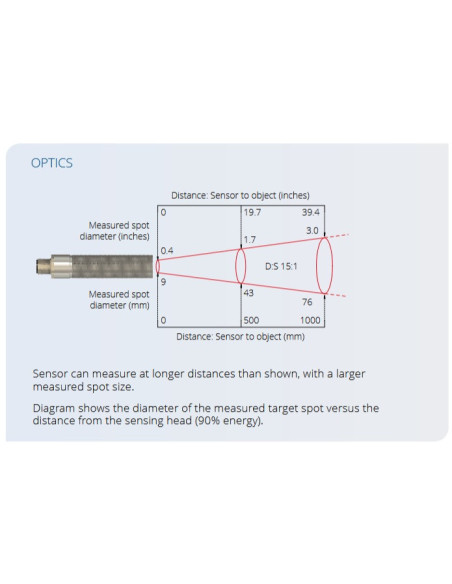

Campo de visão

O tamanho do ponto medido indicado contém 90% da energia detetada pelo sensor. O fabricante recomenda que o alvo seja pelo menos duas vezes maior do que o ponto medido para obter a máxima precisão.

O PyroCV foi concebido para a medição de temperatura sem contacto numa ampla variedade de superfícies não metálicas e não refletoras. É particularmente adequado para materiais como asfalto, betão, materiais a granel, plásticos espessos, borracha, superfícies pintadas e materiais orgânicos.

Também pode ser utilizado em superfícies metálicas, desde que estejam pintadas ou revestidas, pois isso reduz a refletividade e permite medições mais fiáveis. Graças ao seu funcionamento por infravermelhos, o PyroCV possibilita a monitorização rápida, segura e precisa da temperatura sem contacto direto com o material, tornando-se uma solução prática para processos industriais, projetos de engenharia civil e controlo de qualidade.

Aplicações típicas:
Pavimentação asfáltica.

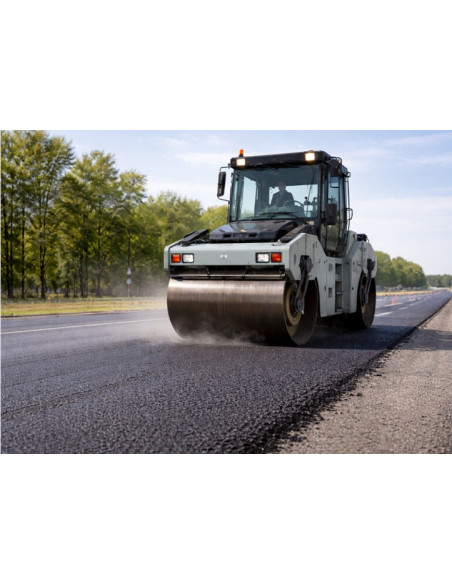

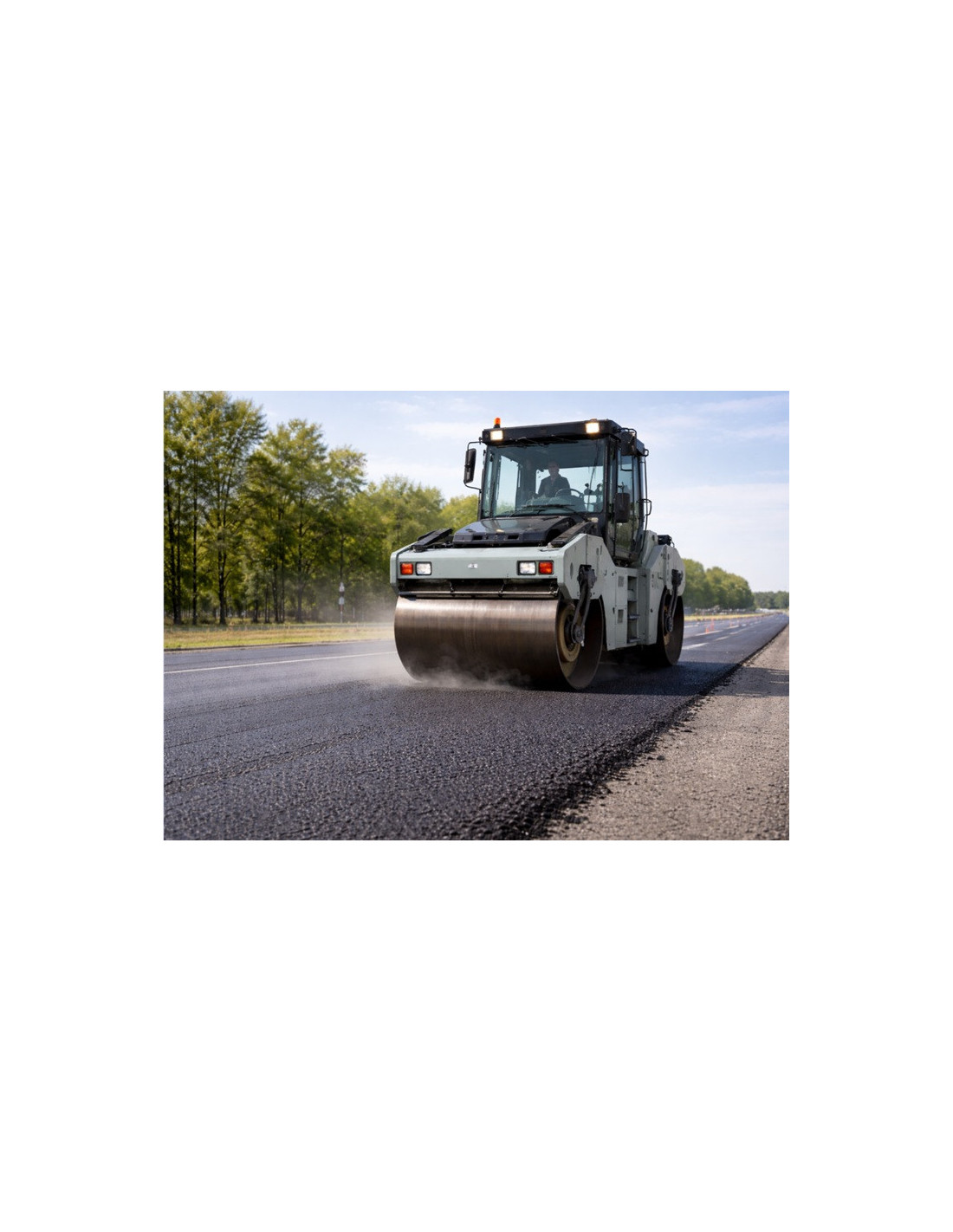

Monitorização da temperatura em compactadores e rolos compactadores de asfalto.
Processamento e cura de betão.
Medição de materiais a granel.
Monitorização de superfícies pintadas, revestidas ou não refletoras.
