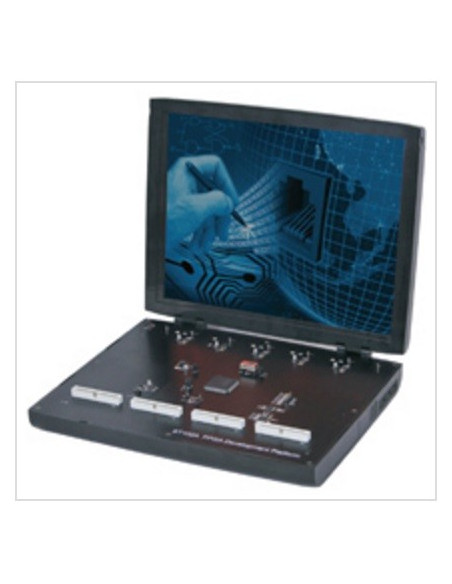

Scientech102A Plataforma de desenvolvimento para FPGA

Explicação funcional da plataforma de desenvolvimento FPGA:

O FPGA inclui contagem de portas 400K e seu circuito interior usa a arquitetura de células SRAM.
Portanto, sua velocidade atingiu várias centenas de MHz.
Os dados podem ser armazenados em uma EPROM como um projeto final, dependendo do tamanho do circuito.
Os pinos de conexão do FPGA podem ser configurados arbitrariamente, e a porta de entrada / saída não precisa usar o único fio a ser conectado para saída de sinal para evitar o erro experimental de destruir a placa
Possui quatro conectores IDC de 40 pinos para interfacear as placas da série VB compatíveis e também podem ser usados para conectar o design digital externo.
Seleção de modo para download de transmissão de bits para FPGA ou EPROM Relógio selecionável pelo usuário on-board até 25MHz

Scientech 102A, FPGA Development Board é uma plataforma ideal para melhorar a educação, formação, habilidades e desenvolvimento entre as nossas mentes jovens.

Características do Produto

• XILINX Spartan3, placa de desenvolvimento FPGA contém FPGA 400K Gates, células lógicas 8064)
• Portas E / S 136, Número de pinos 208
• Conector de 40 pinos, 4 cabeçalhos para E / S externas
• CD de software de desenvolvimento Xilinx Webpack
• Código de exemplo para testes de placa
• Compatível com mais de 15 Placas de Aplicação (Opcional)
• Onboard Crystal Oscillators e EPROM para backup FPGA

Âmbito da Aprendizagem

• Portões básicos, Flip-Flop, contadores, resistentes
• Multiplexador / Demultiplexador, Codificador, Decodificador
• ALU, relógio de tempo real, controlador de semáforo
• IP para interface periférica, ADC-DAC, interface de memória e muitas outras aplicações, combinando ST102A e placas de aplicativos compatíveis
