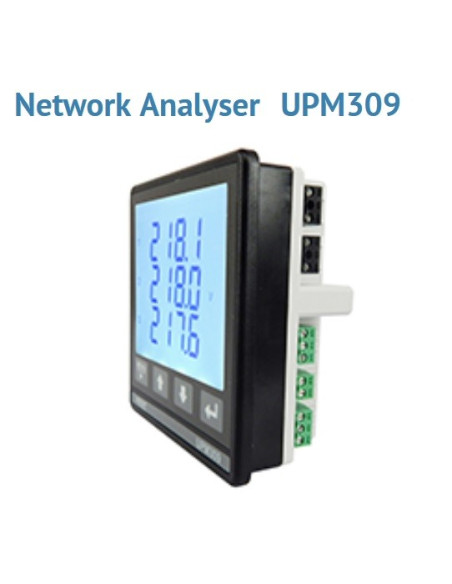

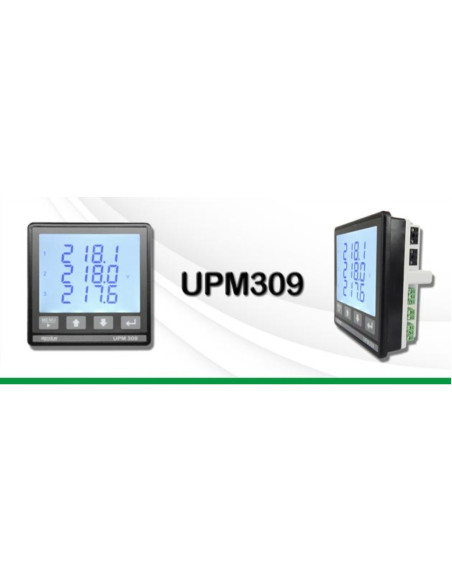

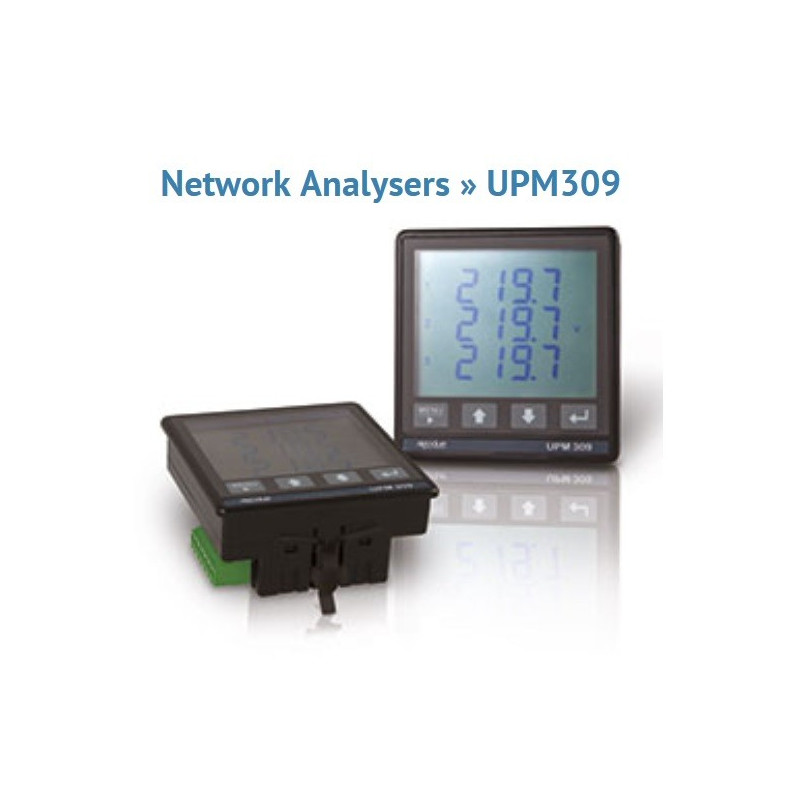

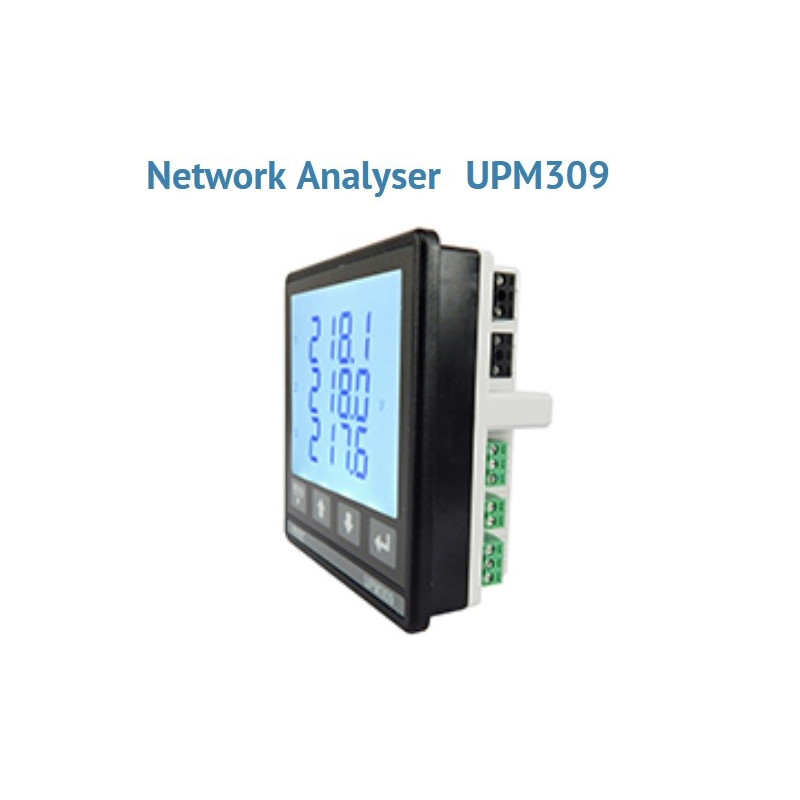

UPM309 Analisador de Rede Elétrica Trifásico Multifuncional (RS485 ou Ethernet)

Reference:

Manufacturer: Algodue

Condition: New

APLICAÇOES

Auditoría energética.
Monitoreo de control de sistema y energía.
Monitoreo de carga de máquina individual.
Control de potencia pico.
Tableros de distribución, grupos electrógenos, centros de control motor, etc..
Medición remota y asignación de costos.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Selecionar Modelo

Adicionar à Lista de desejos

VÍDEO
MODELOS
Data sheet
Download

O Sensor mede:	Corrente Alternada
Sinal de Saída:	RS485 o Ethernet
Energía:	é alimentado pela rede AC
Classificação IP do Sensor	IP54 (painel frontal); IP20 (terminais)

UPM309 DATA SHEET Download (566.43k)

UPM309 PRESENTATION Download (998.8k)

Analise suas necessidades com base nos seguintes parâmetros, escolha o produto que melhor se adapte às suas necessidades e solicite uma oferta!

Você precisa da análise harmônica (FFT) ou apenas THD?

Você precisa de comunicação Ethernet ou ModbusRS485?

Você precisa registrar apenas valores de energia ou mais parâmetros?

Você precisa de um dispositivo com E / S padrão ou com saída analógica também?

	Basic	ENH
CURRENT INPUTS	For 1/5A CT	•	•
AUXILIARY POWER SUPPLY (make one choice only)	115 VAC ±15% (only for instrument with RS485 port)	•	•
	230 VAC ±15% (only for instrument with RS485 port)	•	•
	85...265 VAC (only for instrument with Ethernet port)		•
COMMUNICATION PORT (make one choice only)	RS485 for MODBUS RTU/ASCII communication	•	•
COMMUNICATION PORT (make one choice only)	Ethernet for HTTP, MODBUS TCP communication		•

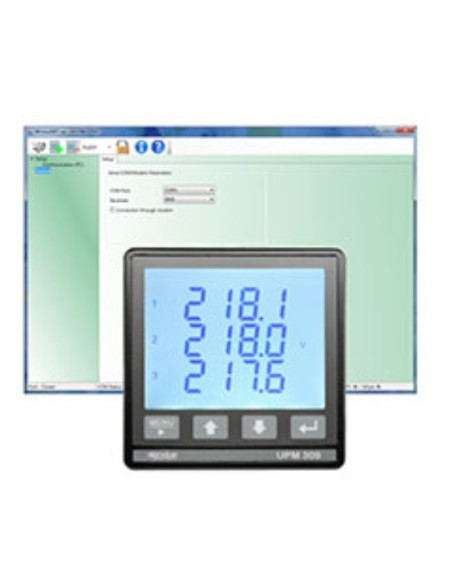

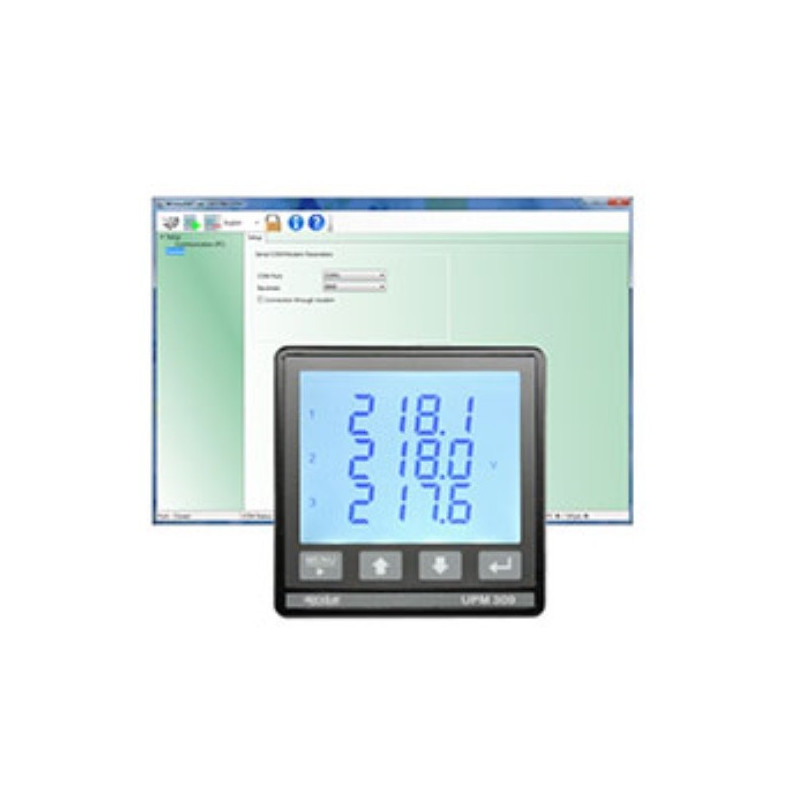

INSTRUMENT REMOTE MANAGEMENT	WintoolNET	•	•
INSTRUMENT REMOTE MANAGEMENT	Web server (only for instrument with Ethernet port)		•
SIGN REPRESENTATION IN MODBUS PROTOCOL (make one choice only)	Sign bit	•	•
	2’s complement	•	•
2 DIGITAL OUTPUTS	For alarm events or pulse emissions	•	•
ANALOG OUTPUT (only for instrument with RS485 port)	0...20 / 4...20 mADC, programmable		◦
DIGITAL INPUT	To synchronise the DMD value calculation	•	•
DMD VALUE CALCULATION MODE	Digital input synchronisation or Fixed window	•
DMD VALUE CALCULATION MODE	Digital input synchronisation, Fixed or Sliding window		•
MEMORY	1 MB	•
MEMORY	8 MB		•
RECORDINGS	Active and reactive power AVG values	•
	Real time params MIN/AVG/MAX values (up to 24 params programmable)		•
	Energy counters		•
WIRING MODES	Three phase, 4 wires, 3 currents (3.4.3)	•	•
	Three phase, 3 wires, 2 currents (3.3.2)	•	•
	Single phase (1ph)	•	•
THD & HARMONICS	Voltage and current THD values	•	•
THD & HARMONICS	Voltage and current harmonics up to 15th		•
APPARENT ENERGY COUNTERS (make one choice only)	Total counters	•	•
APPARENT ENERGY COUNTERS (make one choice only)	Separated Inductive&Capacitive counters	•	•
