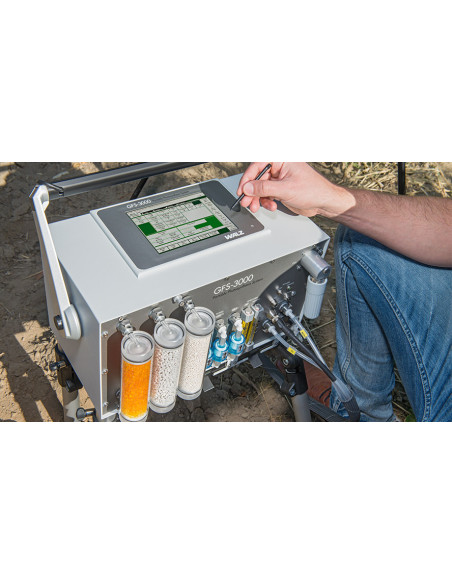

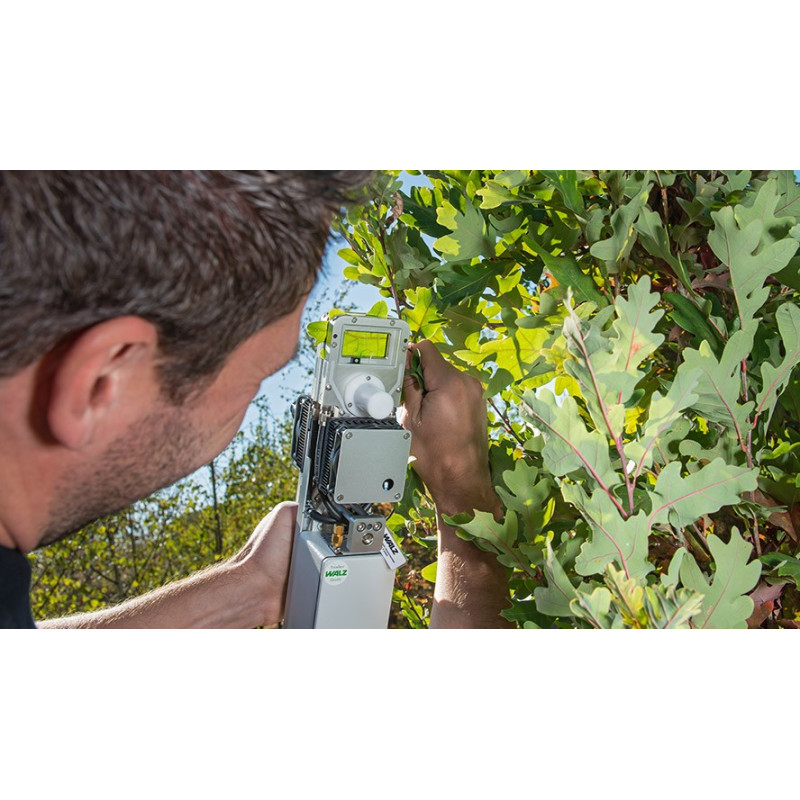

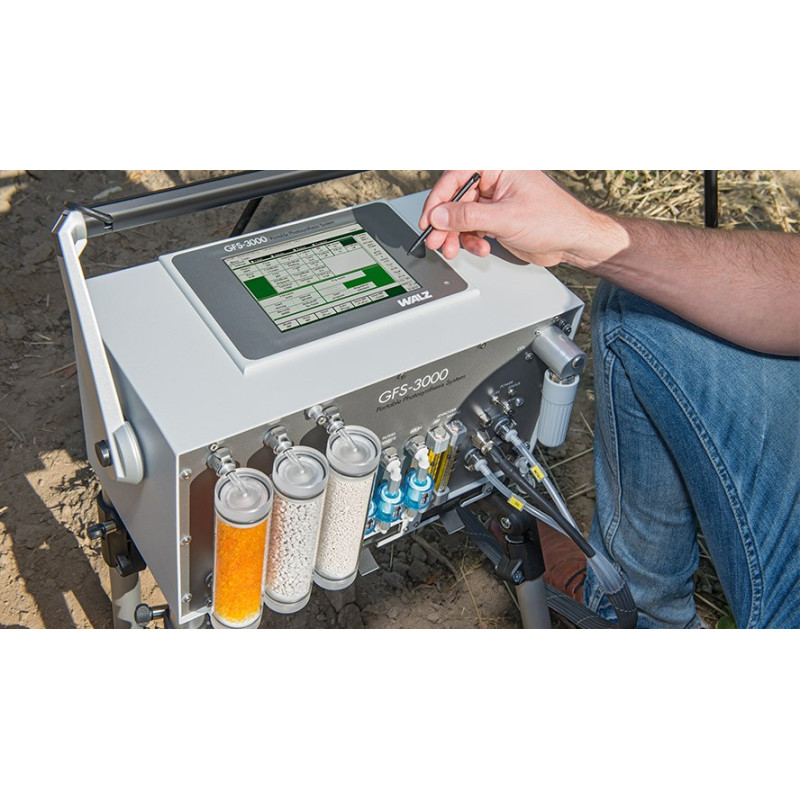

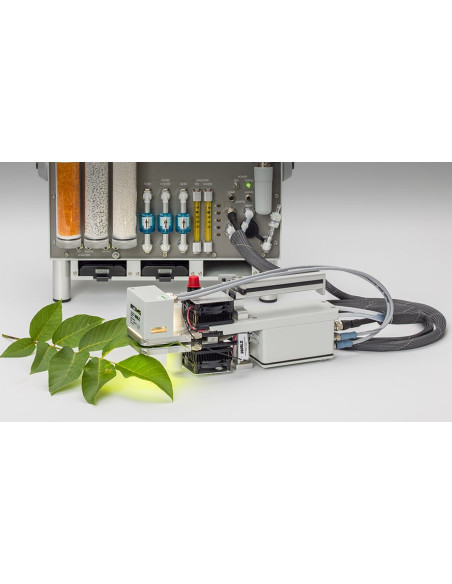

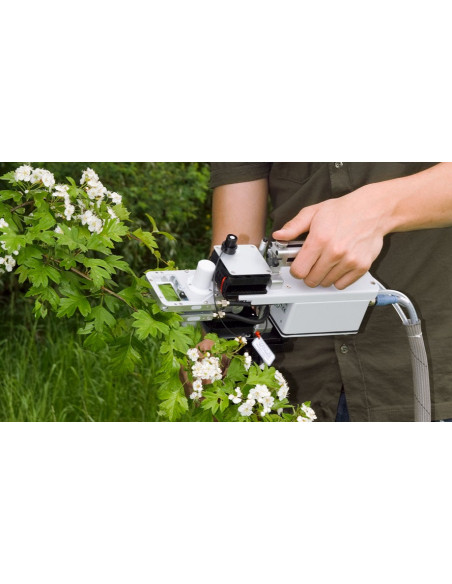

GFS-3000 Sistema portátil de Fluorescência de troca de Gás (Fluorescência por troca gasosa)

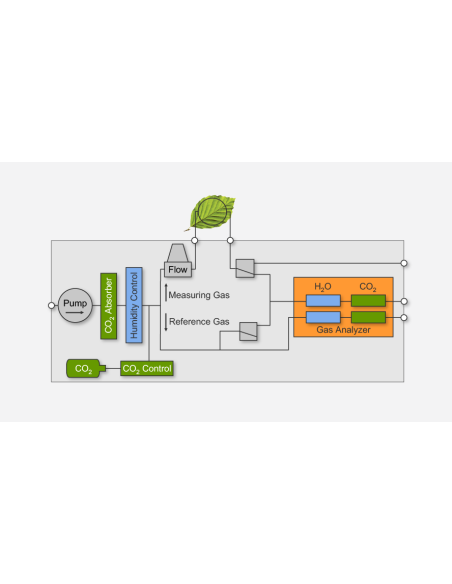

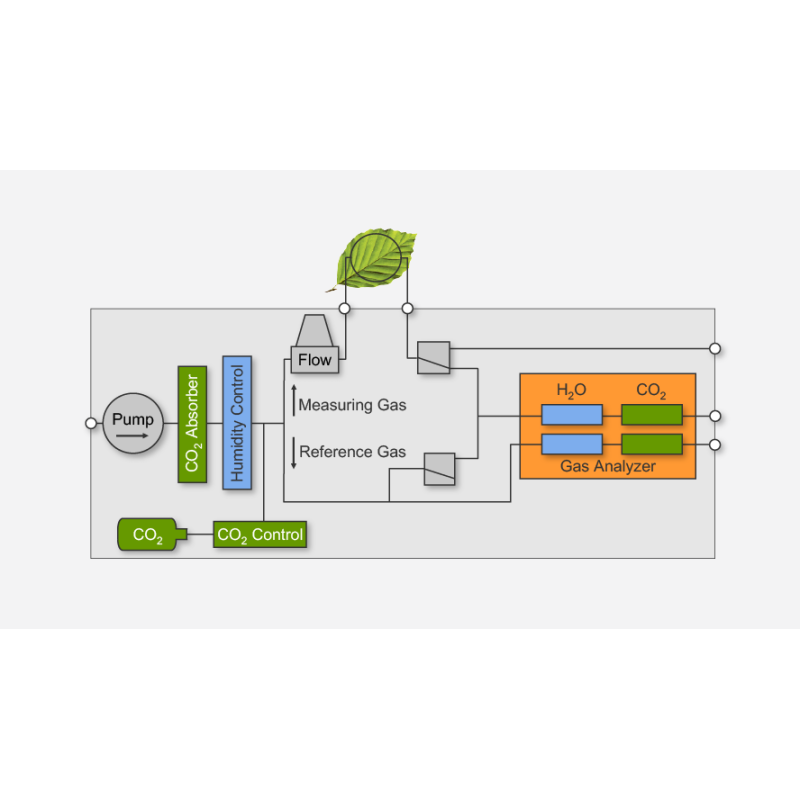

Las mediciones de intercambio de gases se basan en el principio básico de que los cambios en las concentraciones de CO2 y H2O se determinan cuando el aire pasa a través de una cámara climatizada que contiene una muestra de planta.

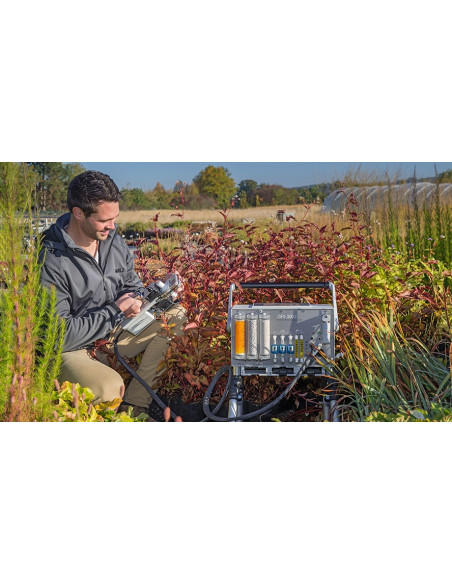

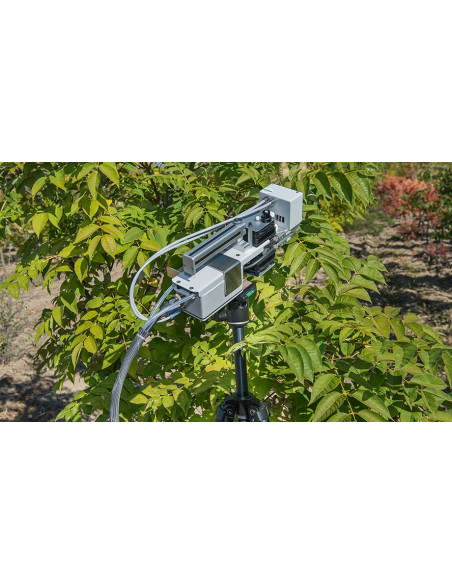

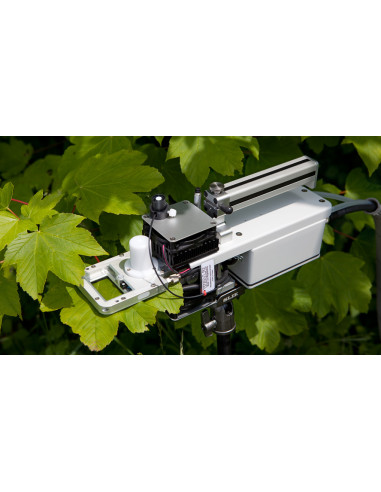

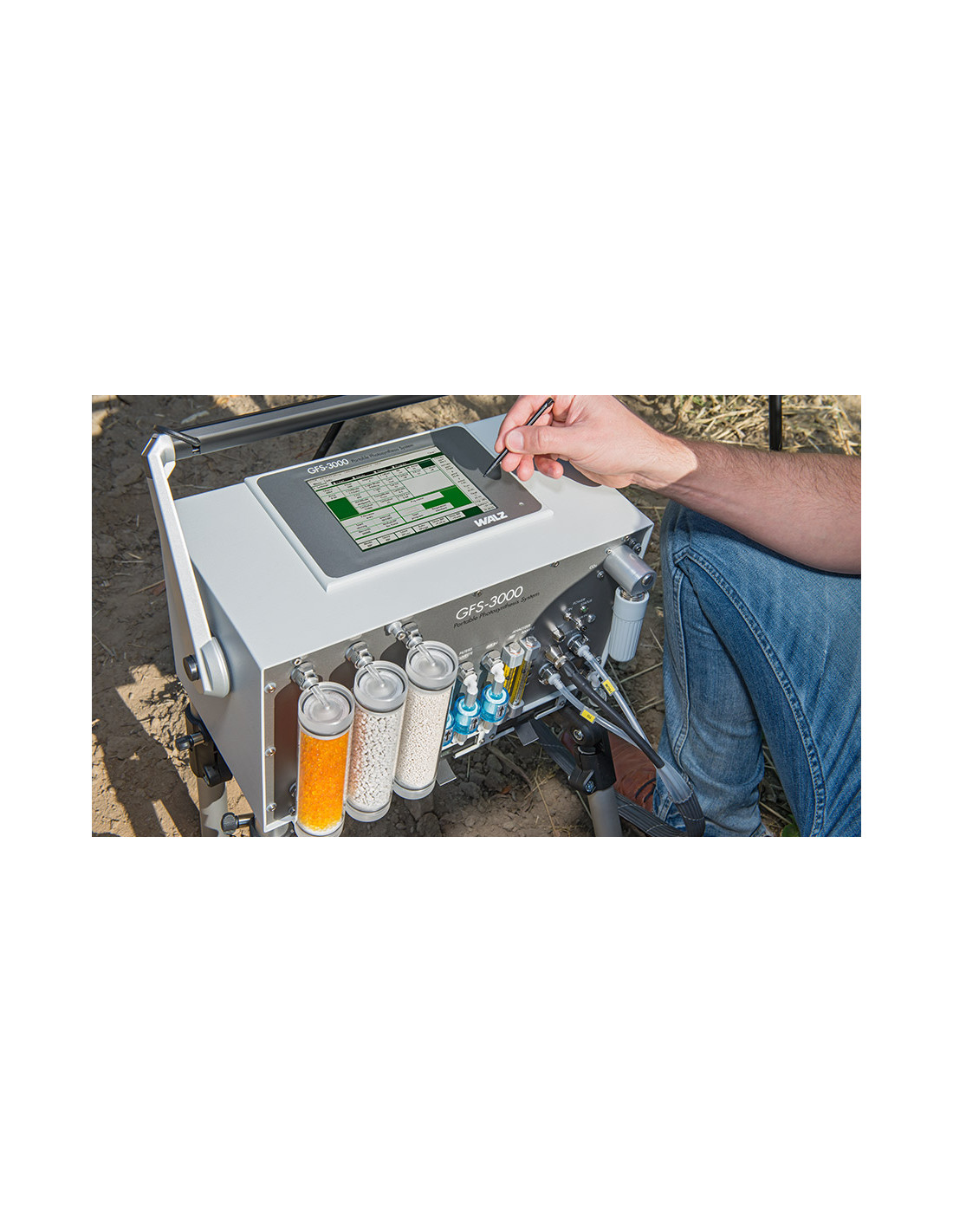

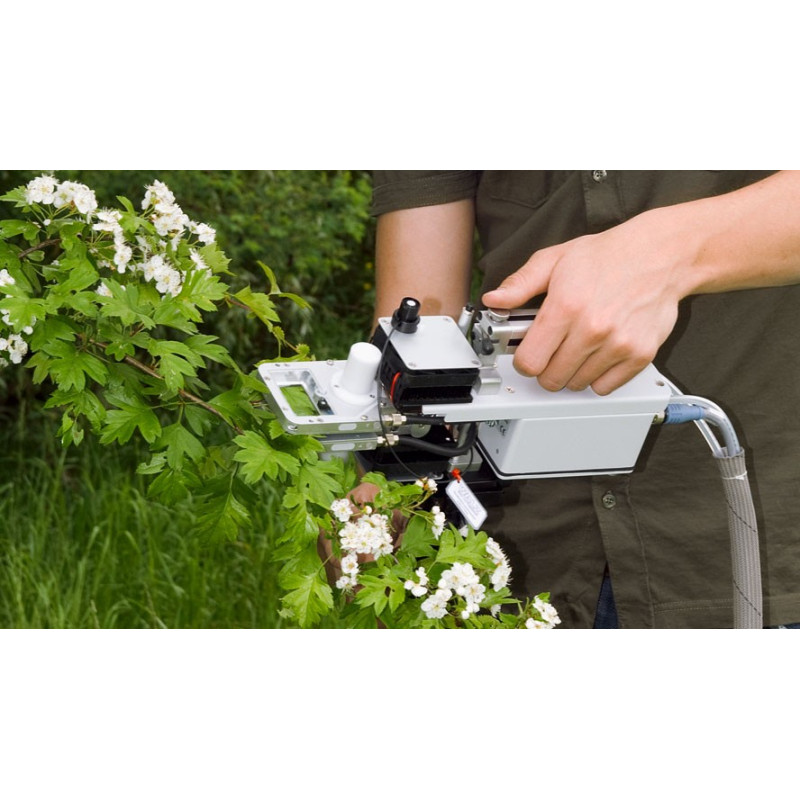

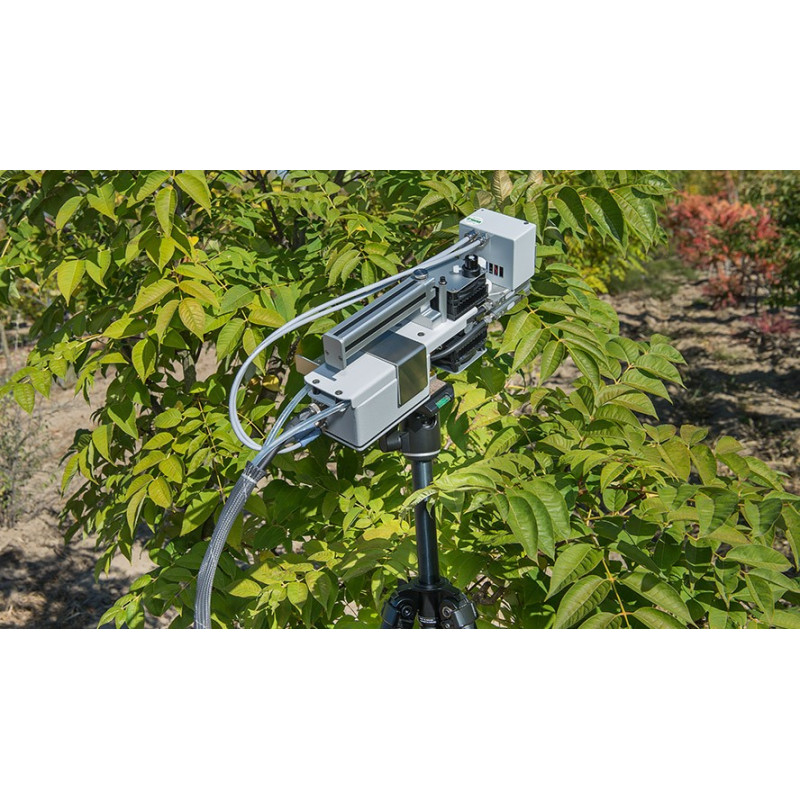

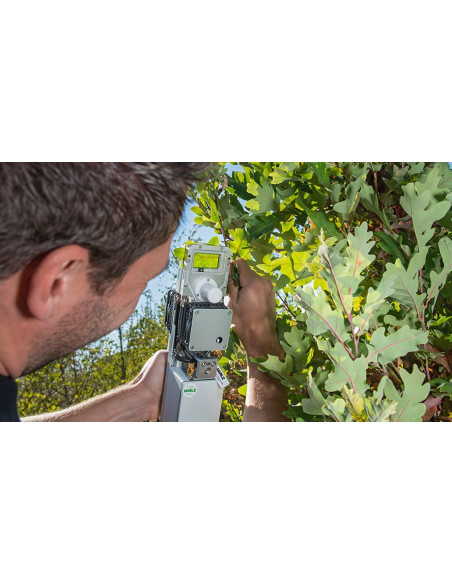

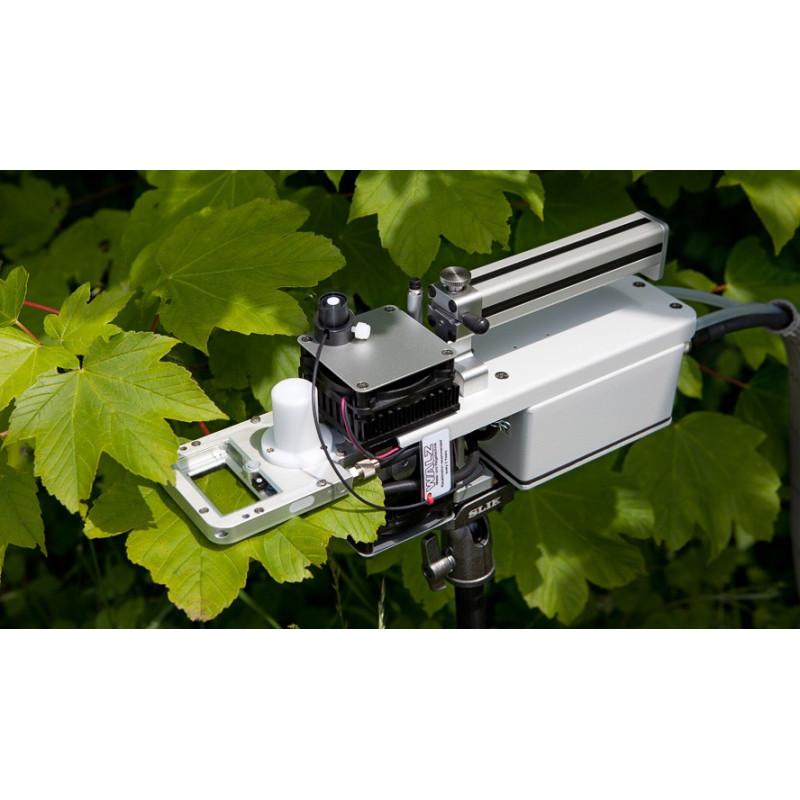

El GFS-3000 es adecuado para entornos de laboratorio controlados, así como para condiciones de campo exigentes.

El GFS-3000 se complementa perfectamente con otros sistemas Walz, dando acceso a numerosos aspectos de la investigación de la fotosíntesis.

El sistema portátil de intercambio de gases y fluorescencia GFS-3000 permite un amplio control del clima. Todos los parámetros ambientales relevantes para la fotosíntesis de la planta (CO2, H2O, temperatura, luz, ventilación y flujo) pueden controlarse automáticamente y en todo el rango fisiológico.

Los módulos de fluorescencia opcionales amplían aún más la capacidad del sistema. Los protocolos experimentales para curvas de luz automáticas o curvas de CO2 automáticas se pueden programar fácilmente....

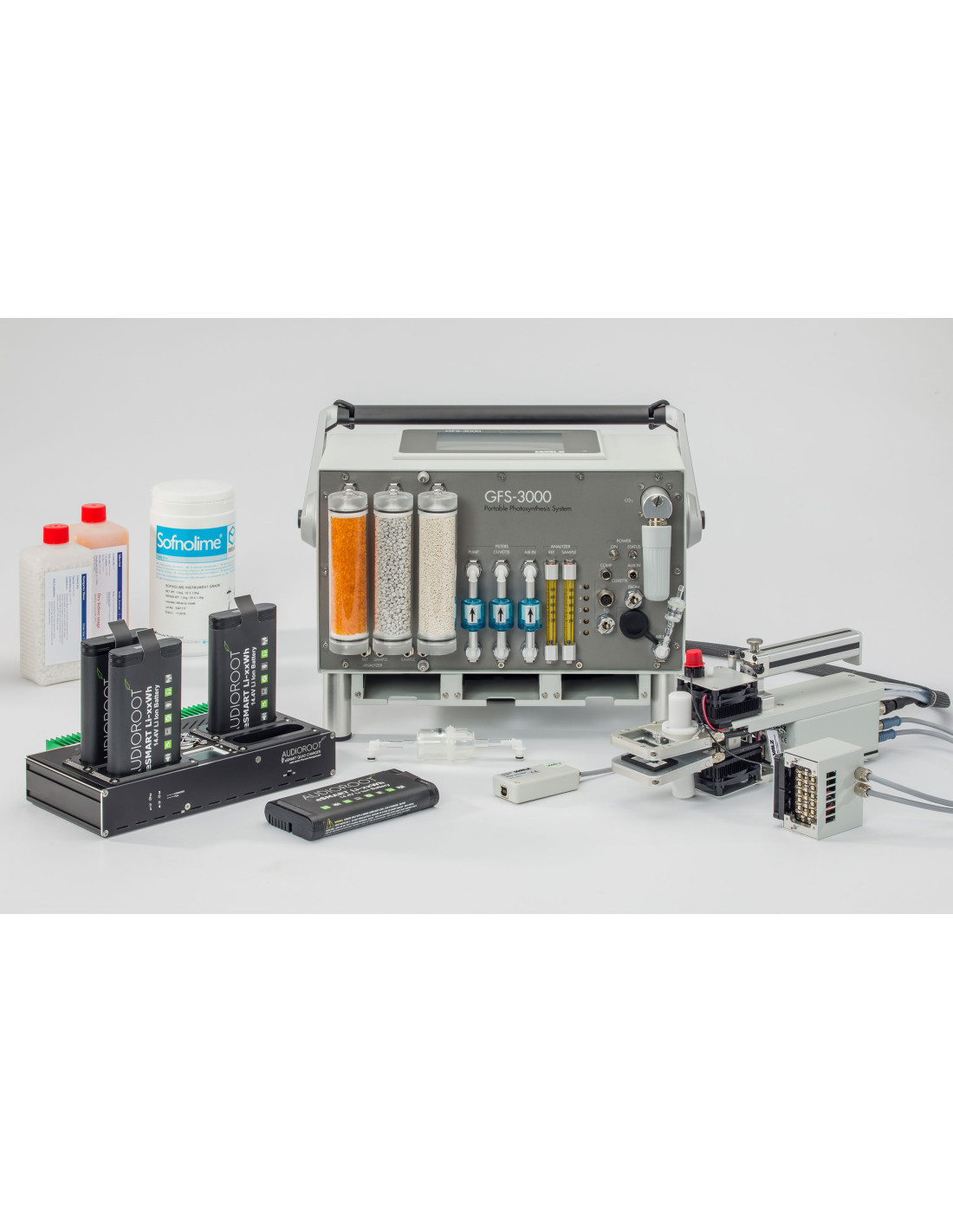

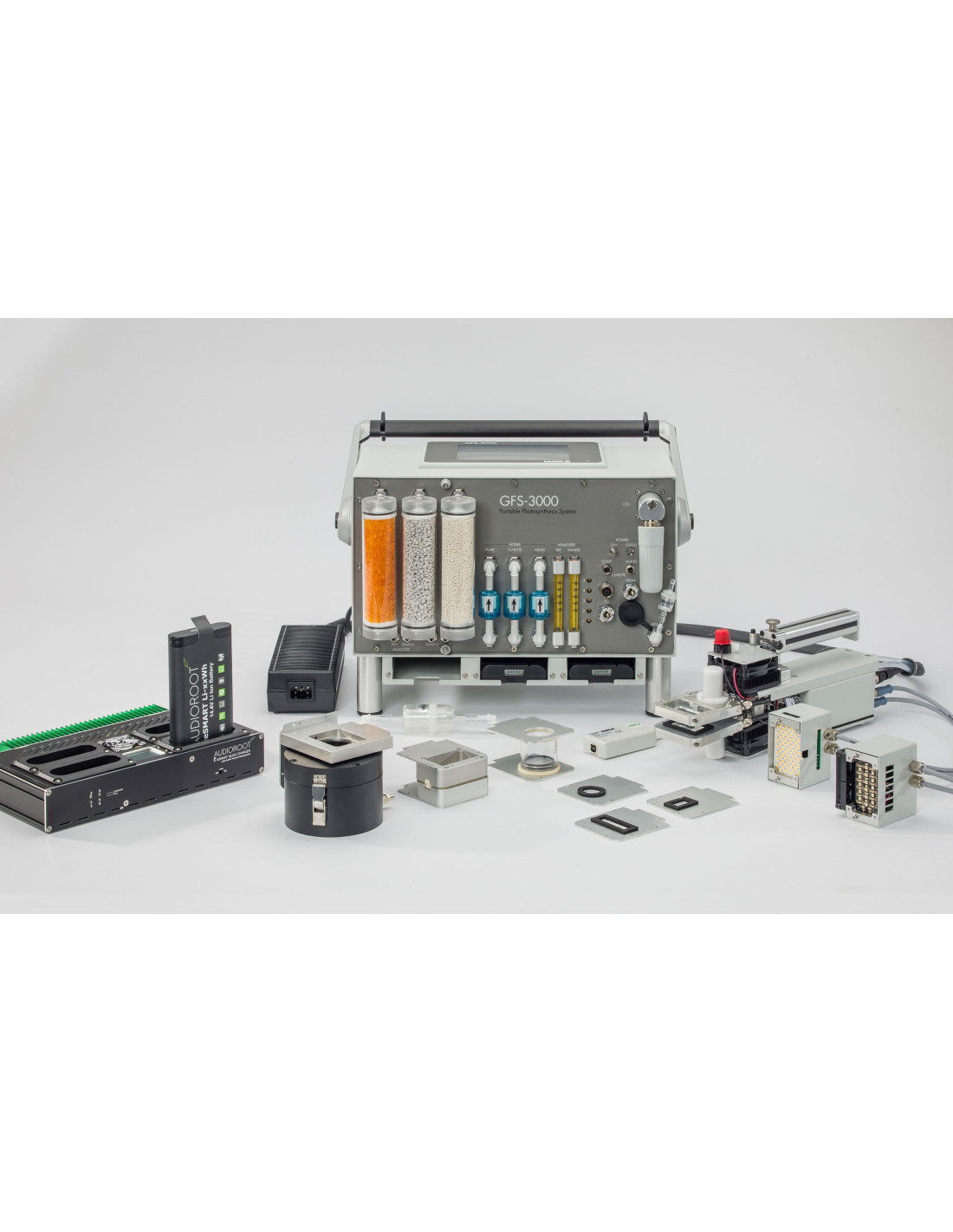

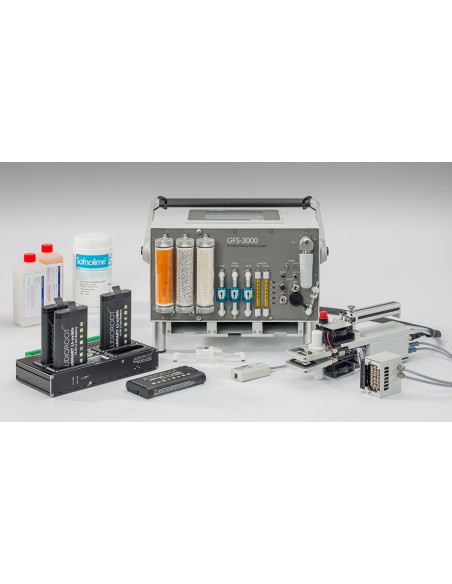

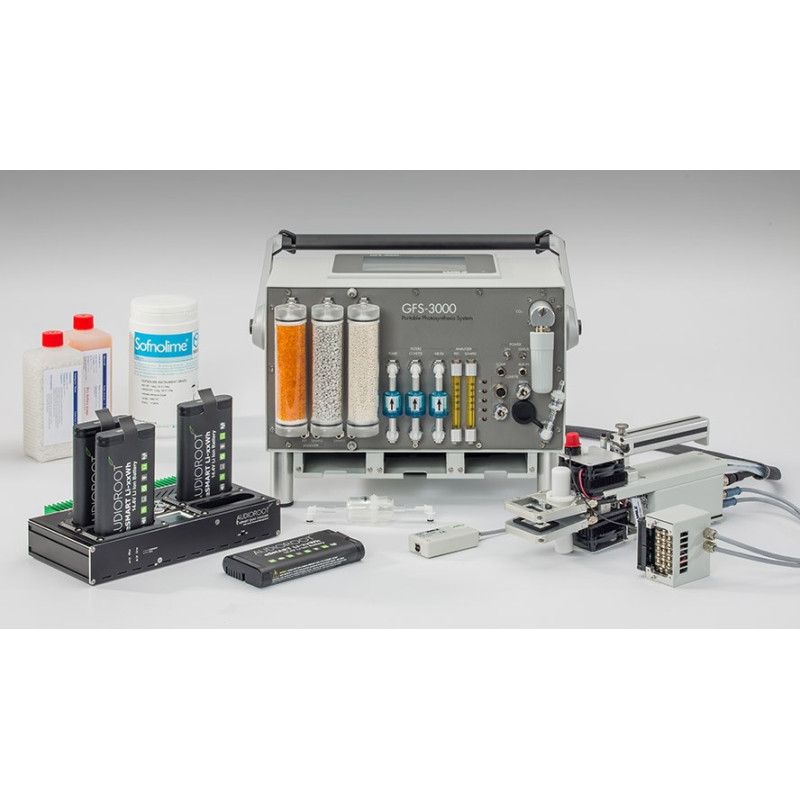

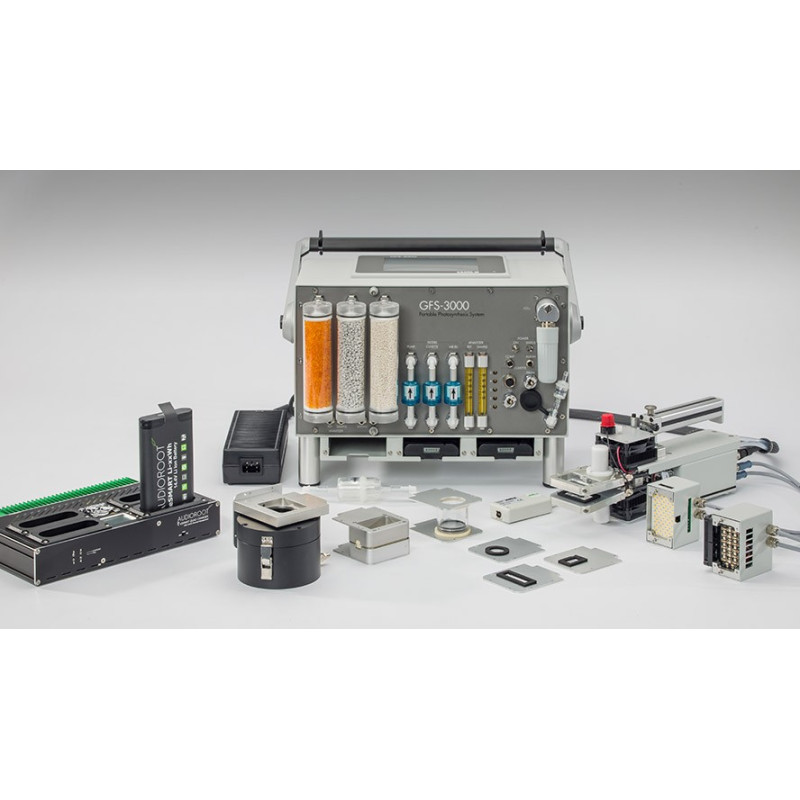

Principais componentes do sistema básico Pacote GFS-3000

• Unidade de controle 3200 ‐ C contendo o analisador de CO2 e H2O, bem como todos os componentes necessários para o controle de fluxo de CO2, H2O e

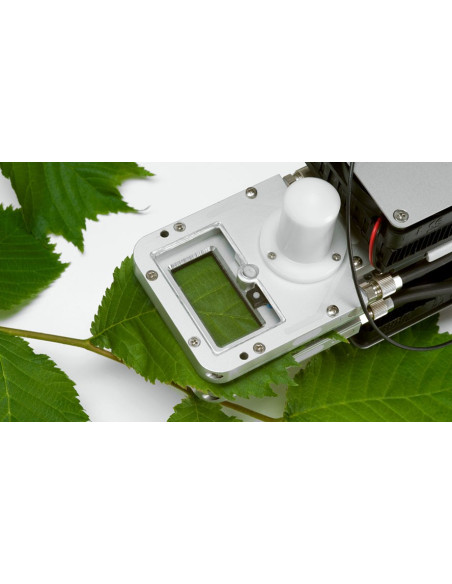

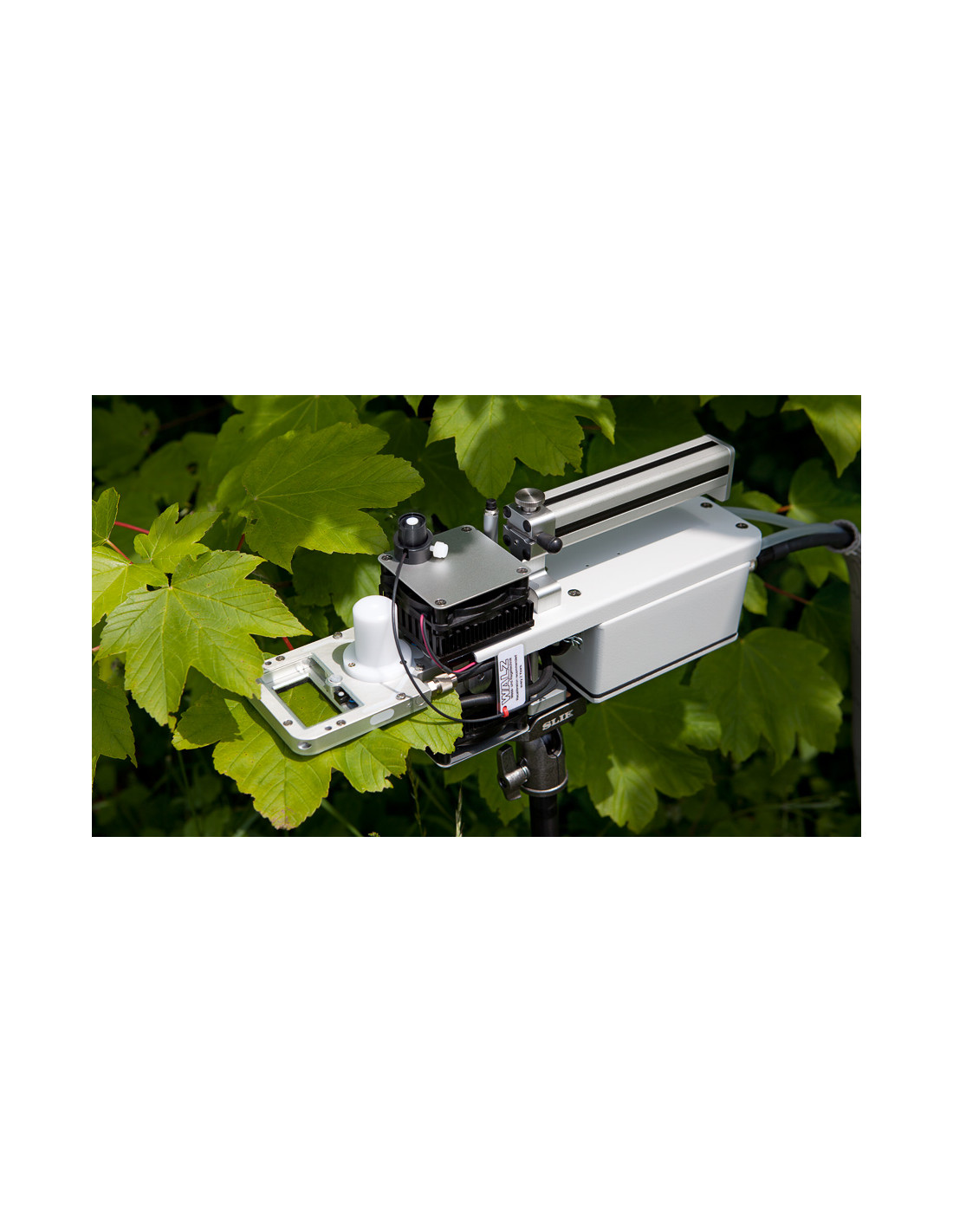

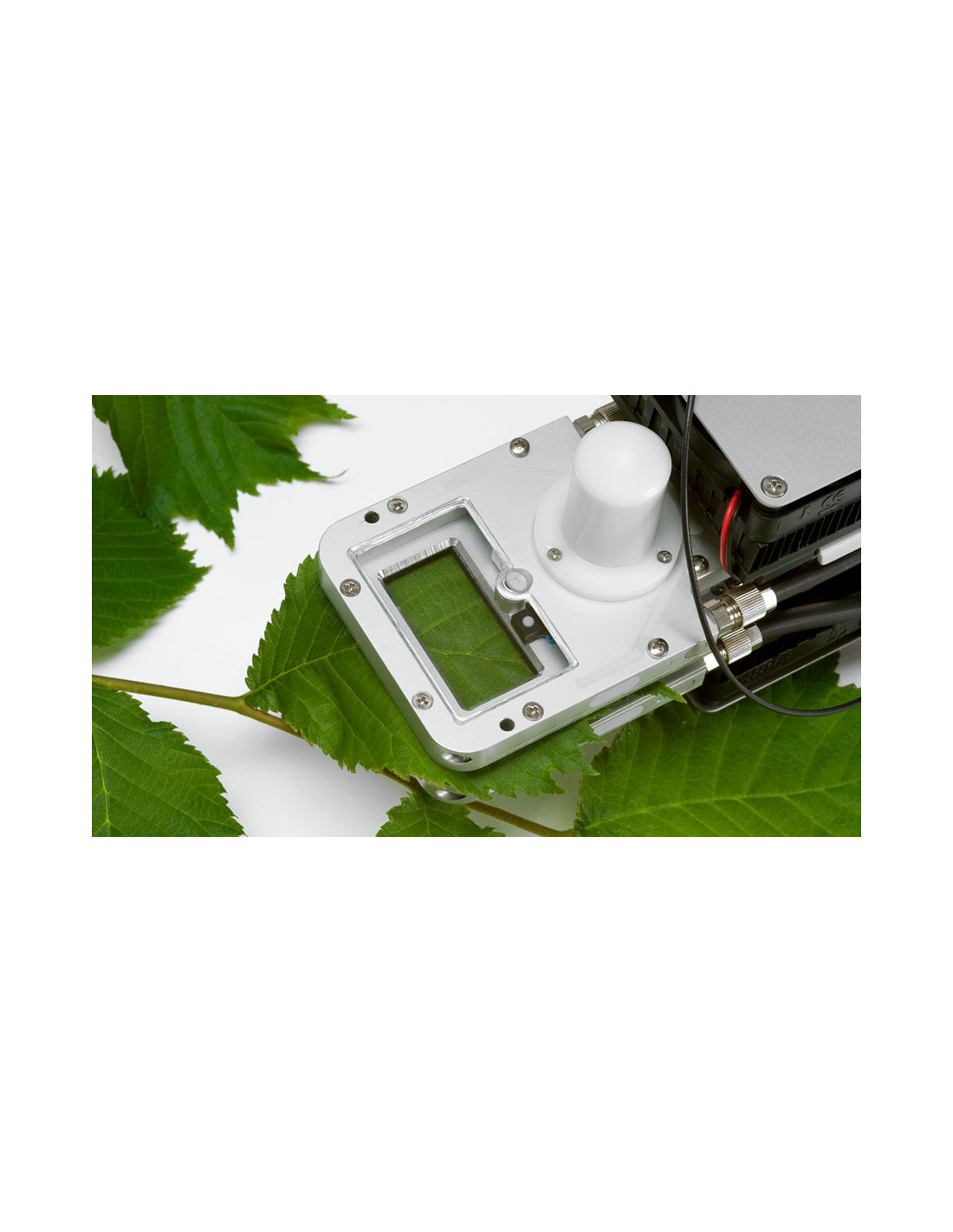

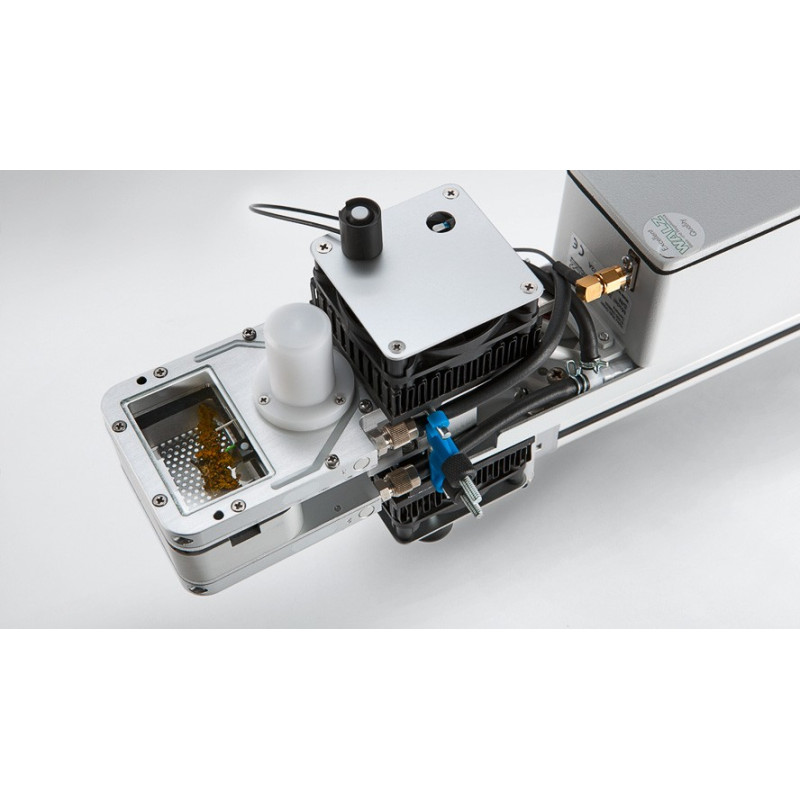

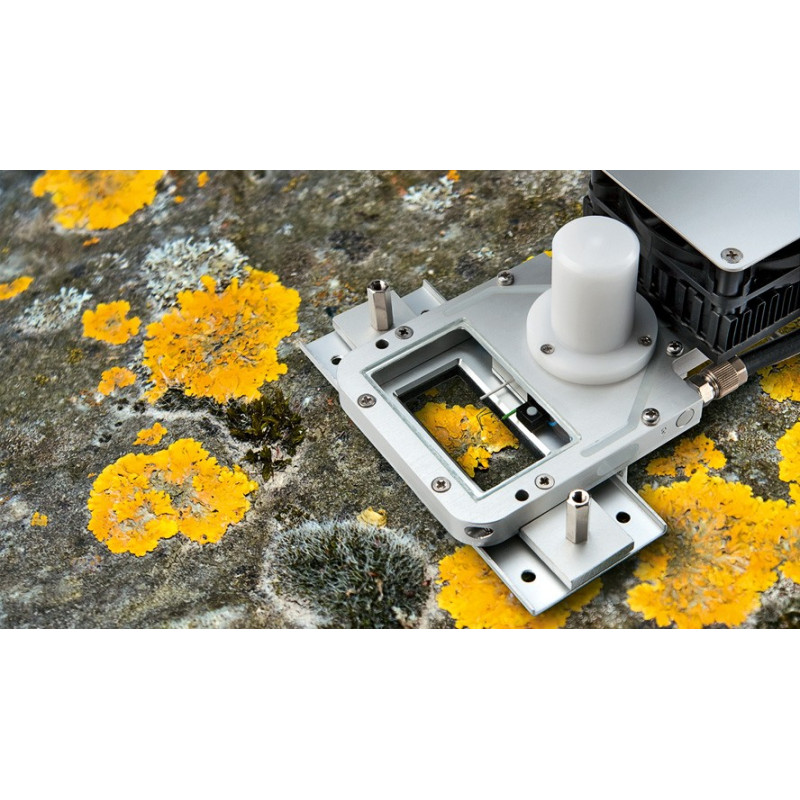

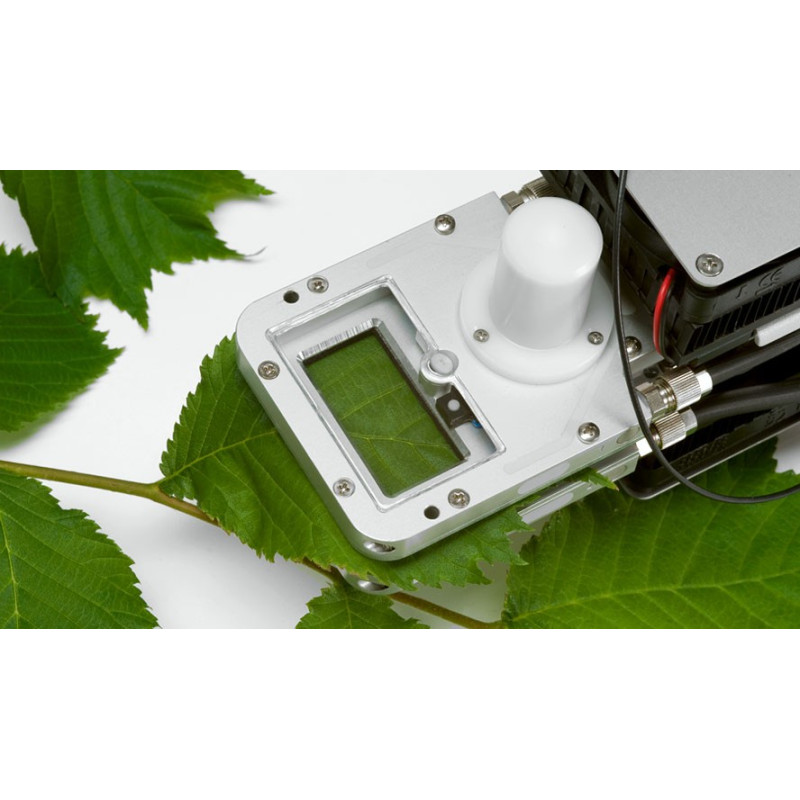

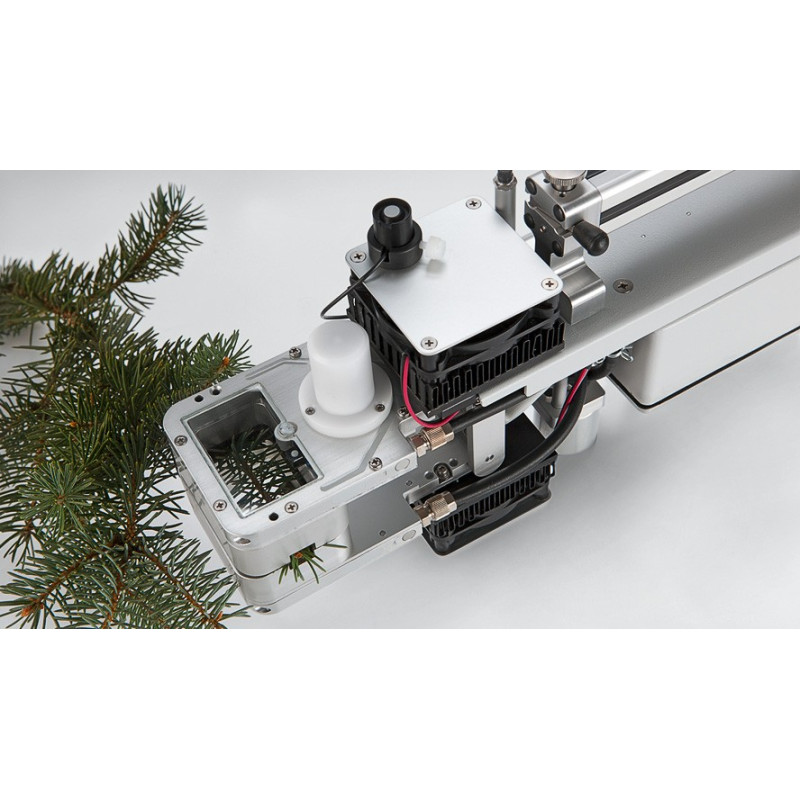

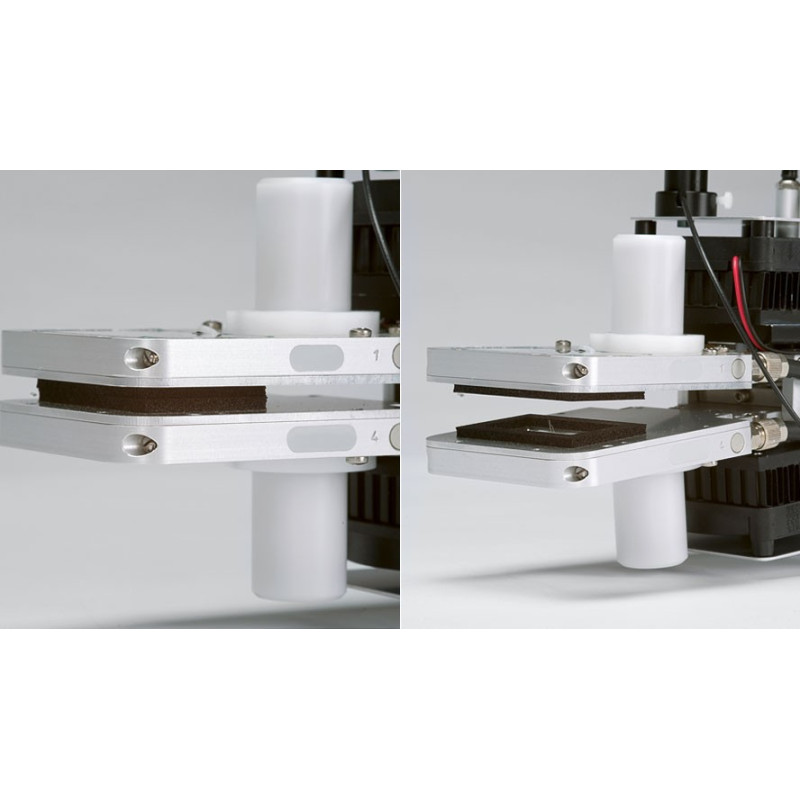

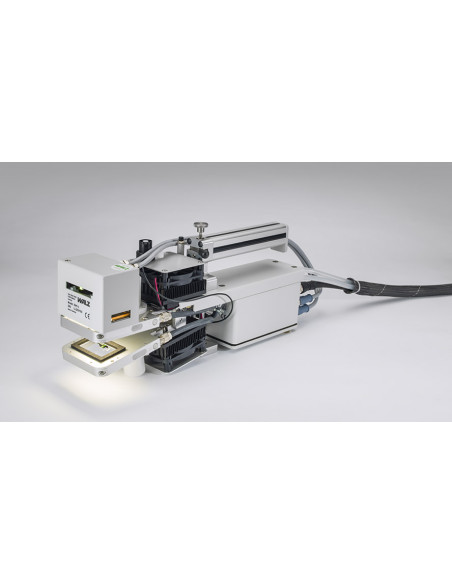

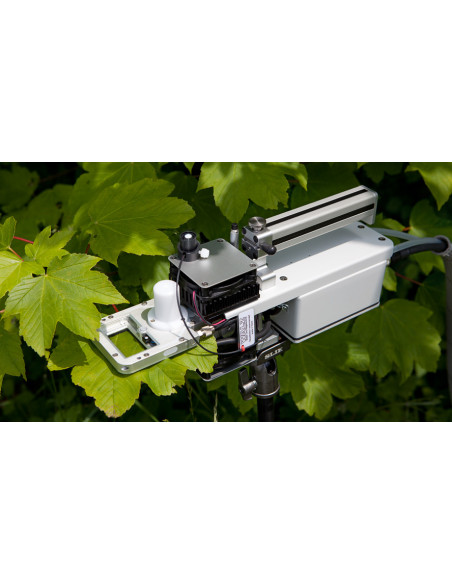

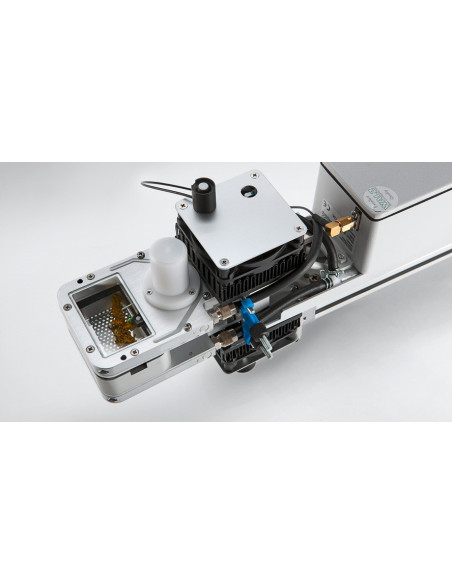

• Cabeça de medição padrão 3010 ‐ S com alta flexibilidade de aplicação, que inclui o sistema de ventilação, controle de temperatura e luz

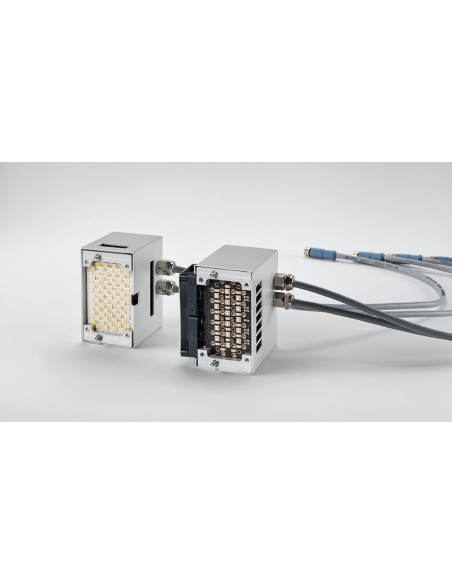

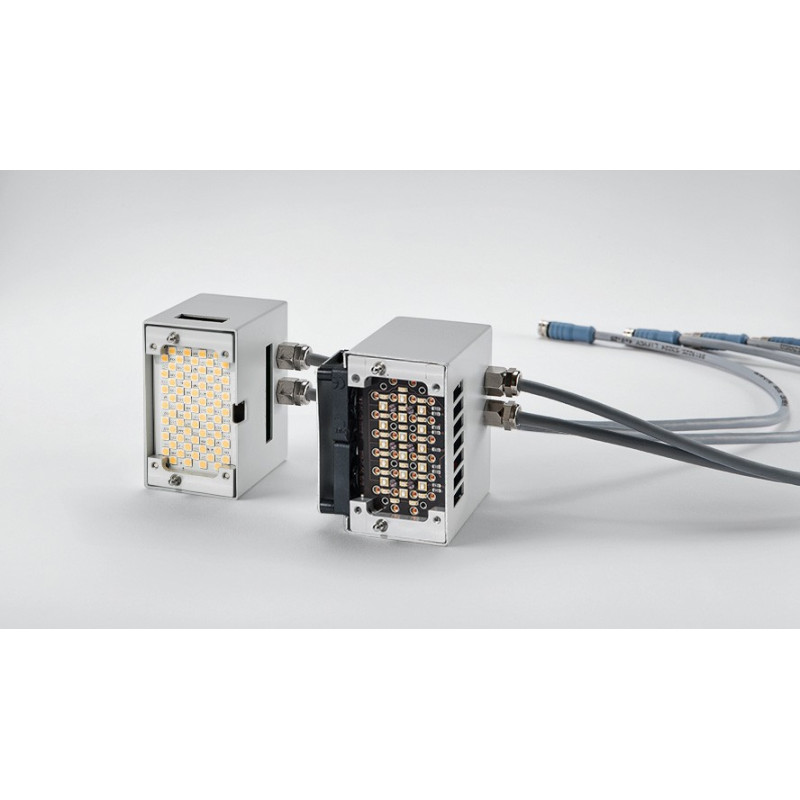

• Fonte de luz LED 3041-L com painel de LEDs branco quente, fornecendo iluminação homogênea de até 10 cm2

• Fonte de alimentação CA 3200 ‐ N para uso em laboratório

• Quatro baterias eSMART de íon de lítio 98 Wh para trabalho de campo. Carregador de iões de lítio eSMART para recarga simultânea de até quatro baterias eSMART.


Pacote de sistema modificado GFS-3000FL

O pacote de sistema modificado GFS ‐ 3000FL contém o LEDArray / PAM ‐ Fluorometer 3056 ‐ FL em vez da LED Light Source 3041 ‐ L. Todos os outros componentes permanecem os mesmos do pacote básico do sistema GFS ‐ 3000. Em termos de preço, o GFS ‐ 3000FL oferece uma opção interessante para combinar medições de trocas gasosas e fluorescência.
Componentes e acessórios opcionais
do GFS-3000

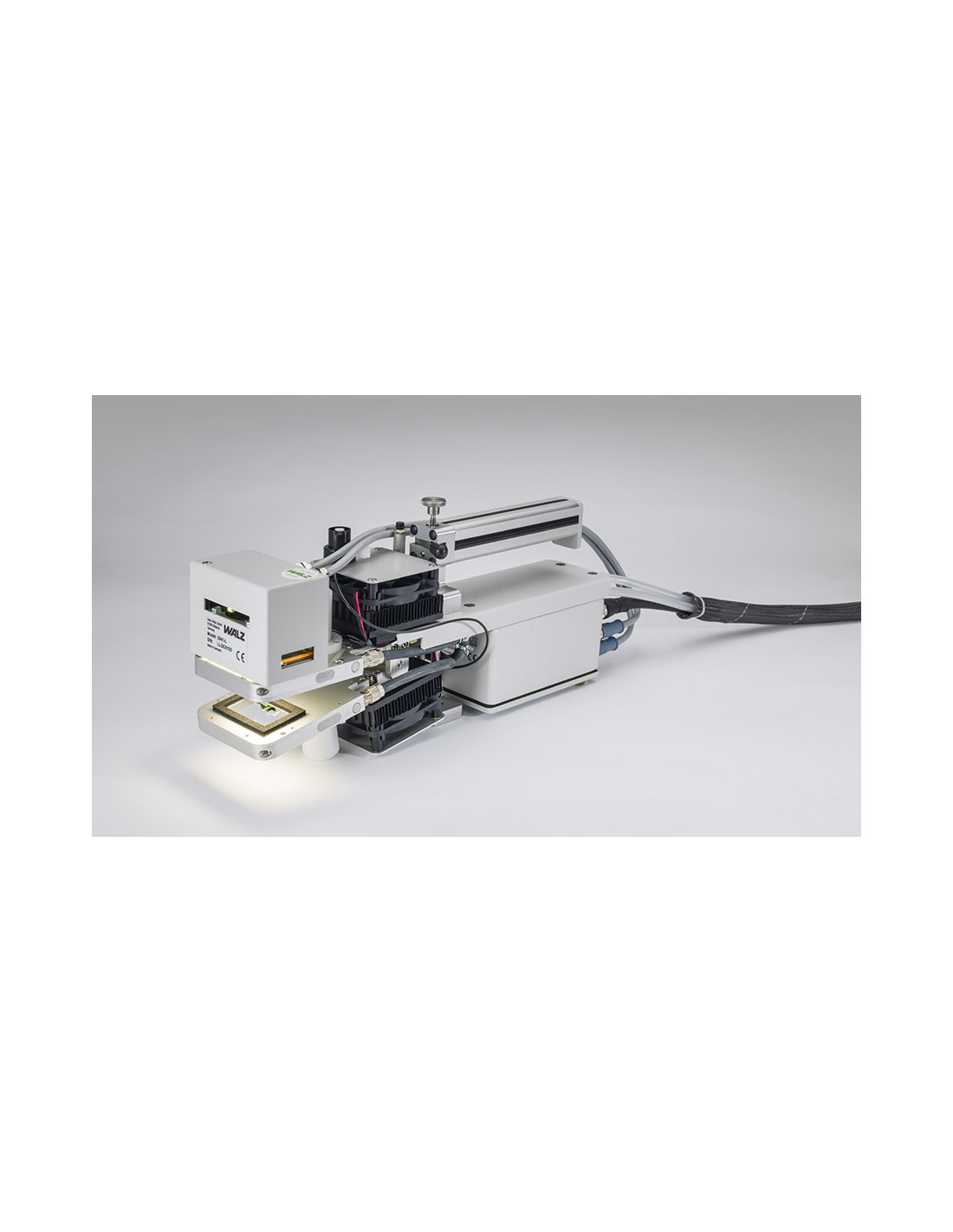

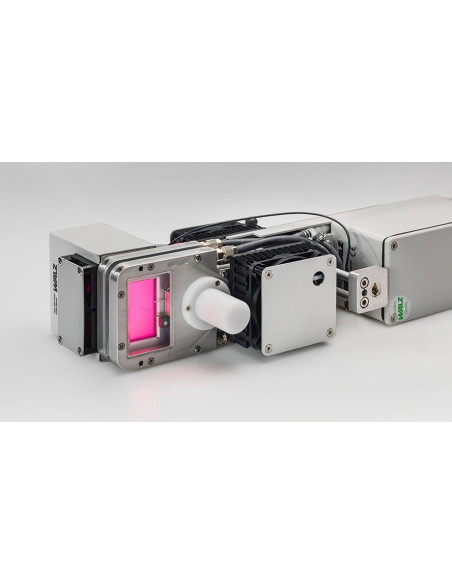

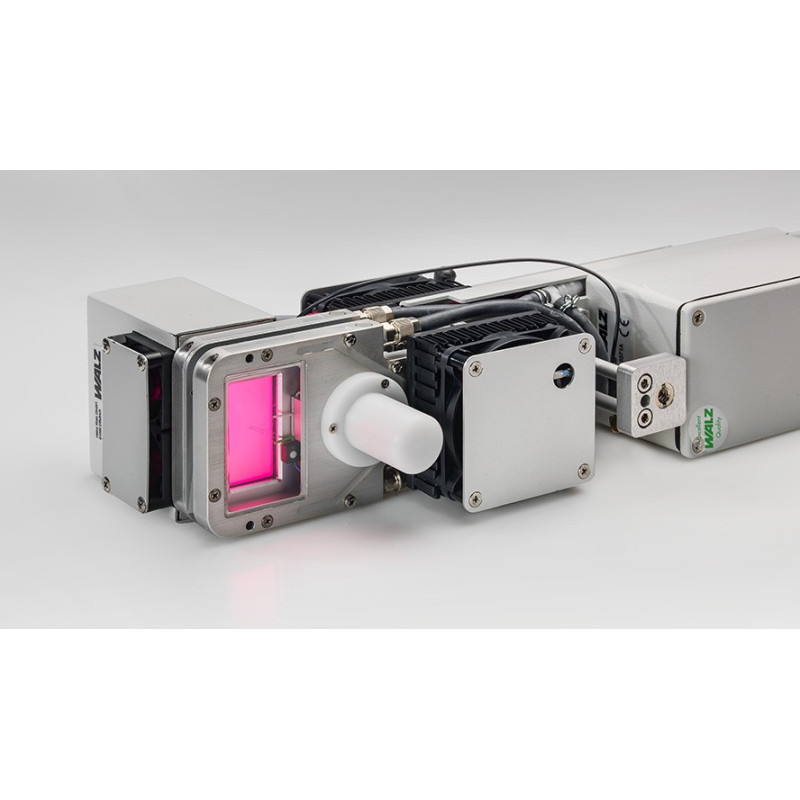

• LED ‐ Array / PAM ‐ Fluorometer 3056 ‐ FL para iluminação da área foliar e medições de fluorescência

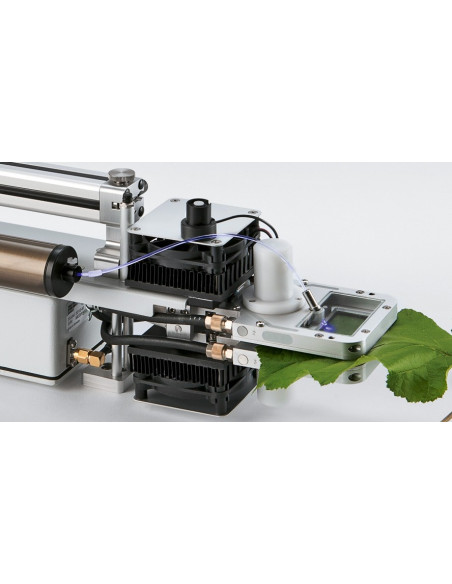

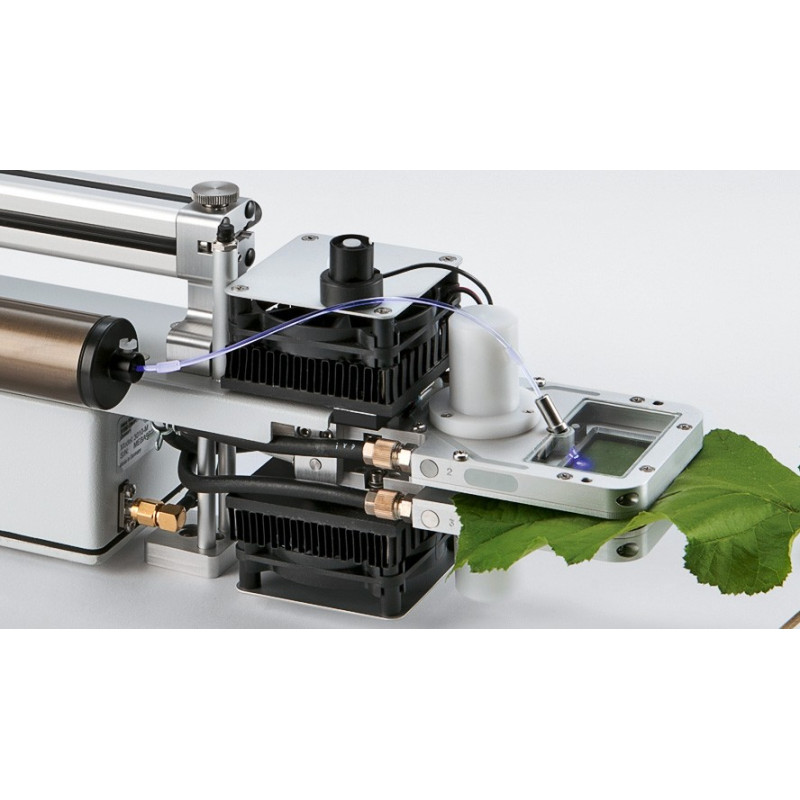

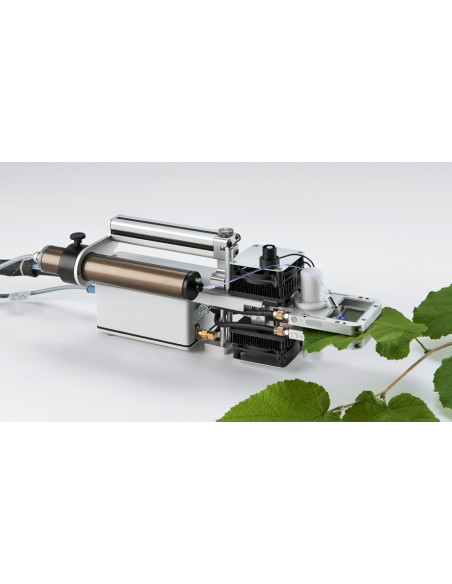

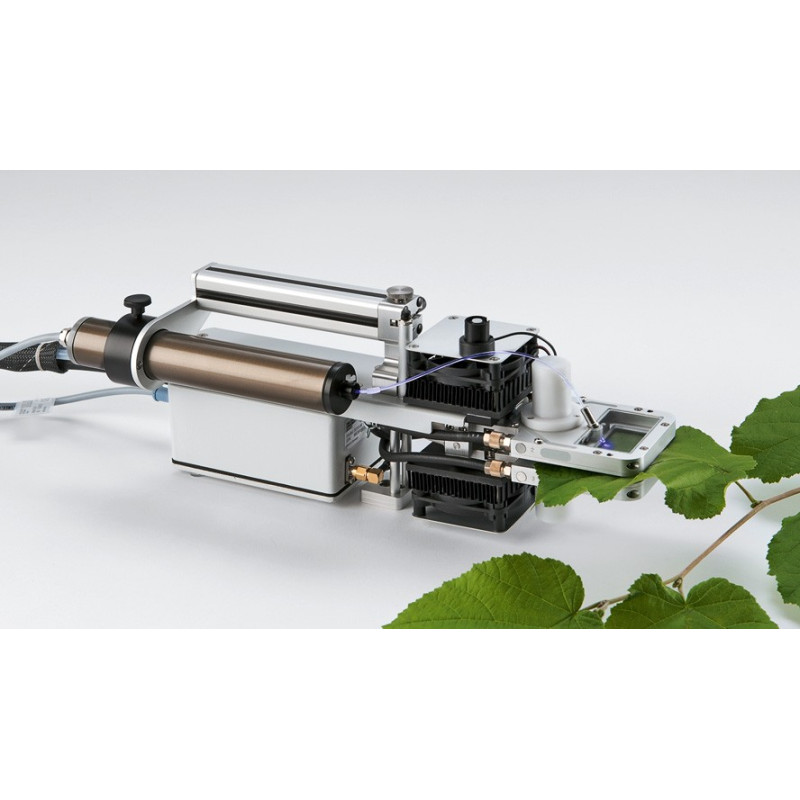

• Fluorômetro PAM ‐ 3050 ‐ F da Fiberoptics para analisar a fluorescência na luz solar

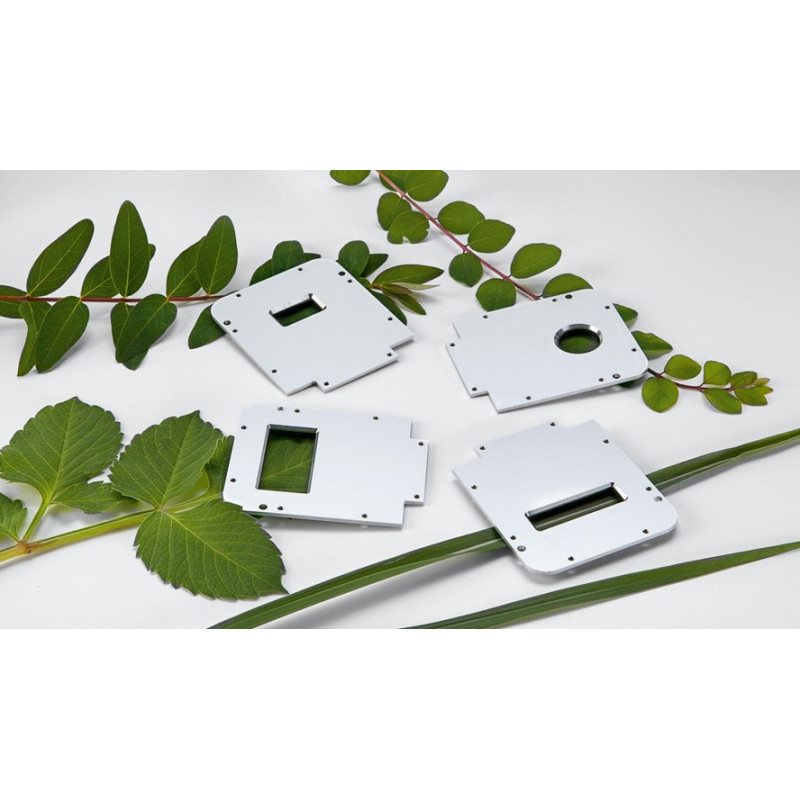

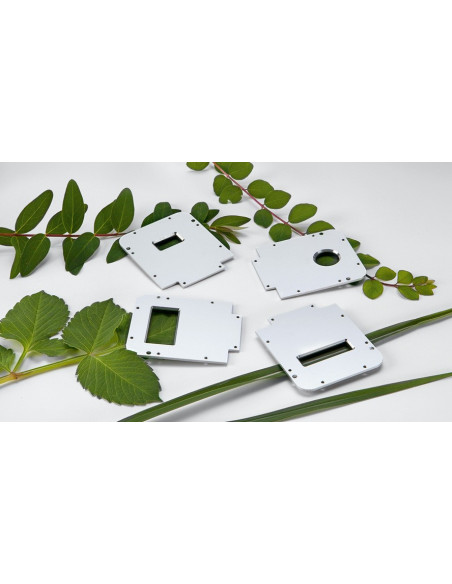

• Acessórios diversos, como cubetas e placas adaptadoras, oferecendo opções de aplicação específicas do usuário

• Acessórios para combinações de produtos com outros sistemas Walz

Além disso, o equipamento completo será modificado mediante solicitação do cliente.

Pacote de sistema modificado GFS-3000FL

O pacote de sistema modificado GFS ‐ 3000FL contém o LEDArray / PAM ‐ Fluorometer 3056 ‐ FL em vez da LED Light Source 3041 ‐ L. Todos os outros componentes permanecem os mesmos do pacote básico do sistema GFS ‐ 3000. Em termos de preço, o GFS ‐ 3000FL oferece uma opção interessante para combinar medições de trocas gasosas e fluorescência.

Componentes principais do sistema básico Pacote GFS-3000

• Unidade de controle 3100-C que contém o analisador de CO2 e H2O, bem como todos os componentes necessários para o controle de CO2, H2O e fluxo

• Cabeça de medição padrão 3010-S com alta flexibilidade de aplicação que contém o sistema de ventilação, temperatura e controle de luz

• Fonte de luz LED 3041-L com matriz de LED branco quente fornecendo iluminação homogênea de até 10 cm2

• Fonte de alimentação CA 3020-N para uso em laboratório

• Duas unidades de bateria LiFePO4 3035-A para trabalho de campo e carregador de bateria LC-03

Componentes e acessórios opcionais do GFS-3000

• LED-Array / PAM-Fluorometer 3056-FL para iluminação da área foliar e medições de fluorescência

• Fiberoptics PAM-Fluorometer 3050-F para analisar a fluorescência na luz solar

• Acessórios diversos, como cubetas e placas de adaptador, que oferecem opções de aplicativos específicas do usuário

• Acessórios para combinações de produtos com outros sistemas Walz

Além disso, o equipamento completo será modificado no pedido do cliente.

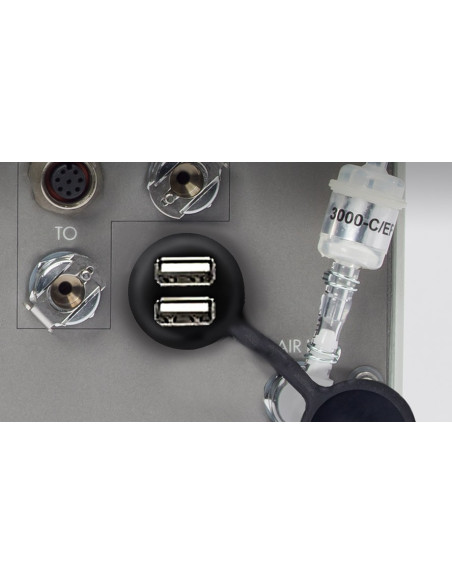

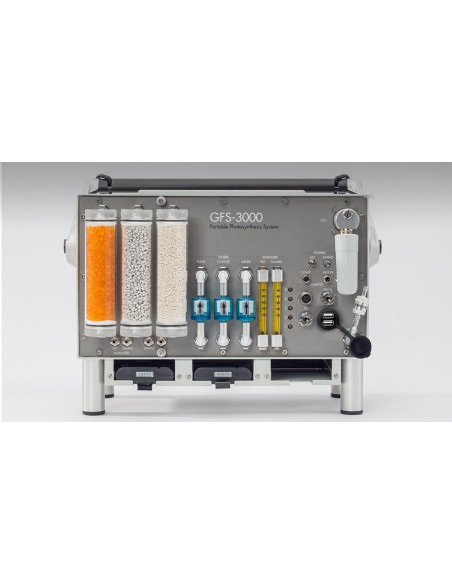

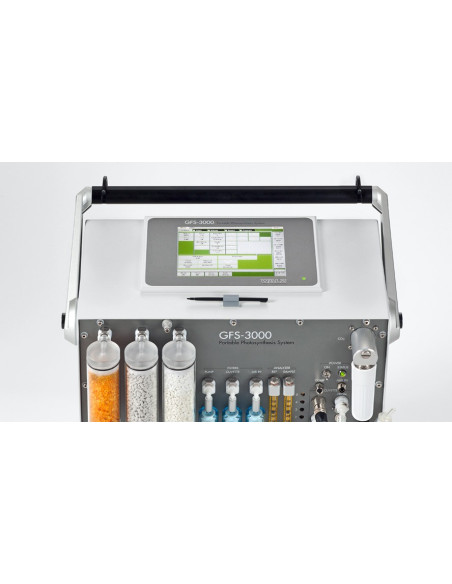

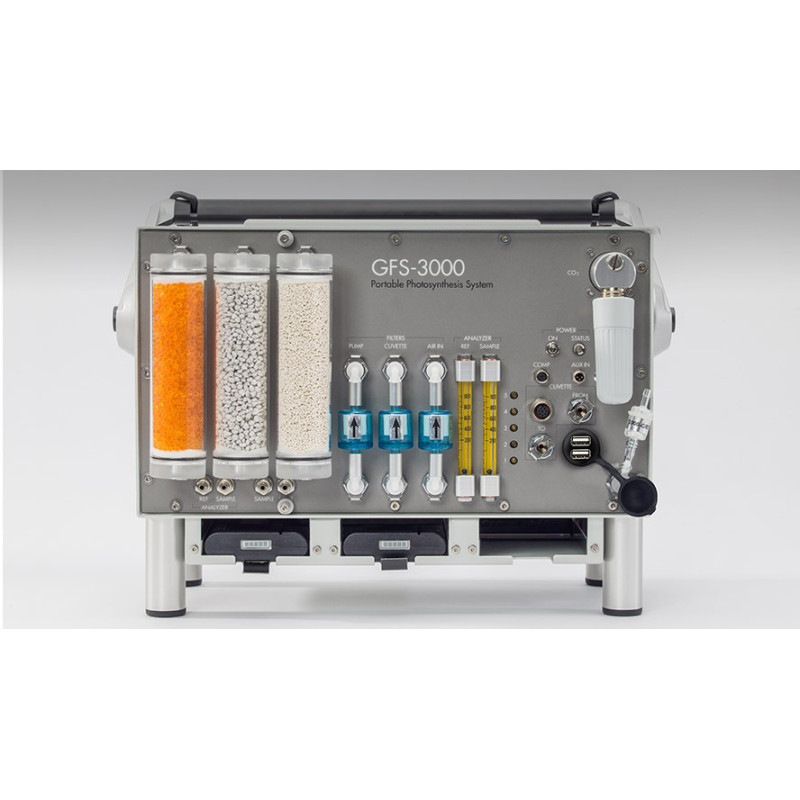

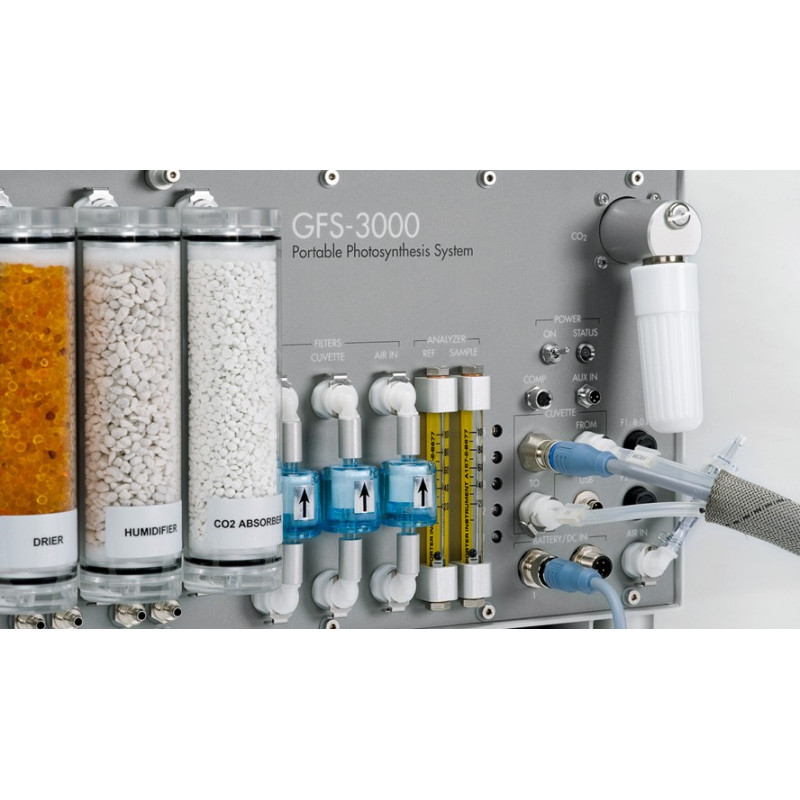

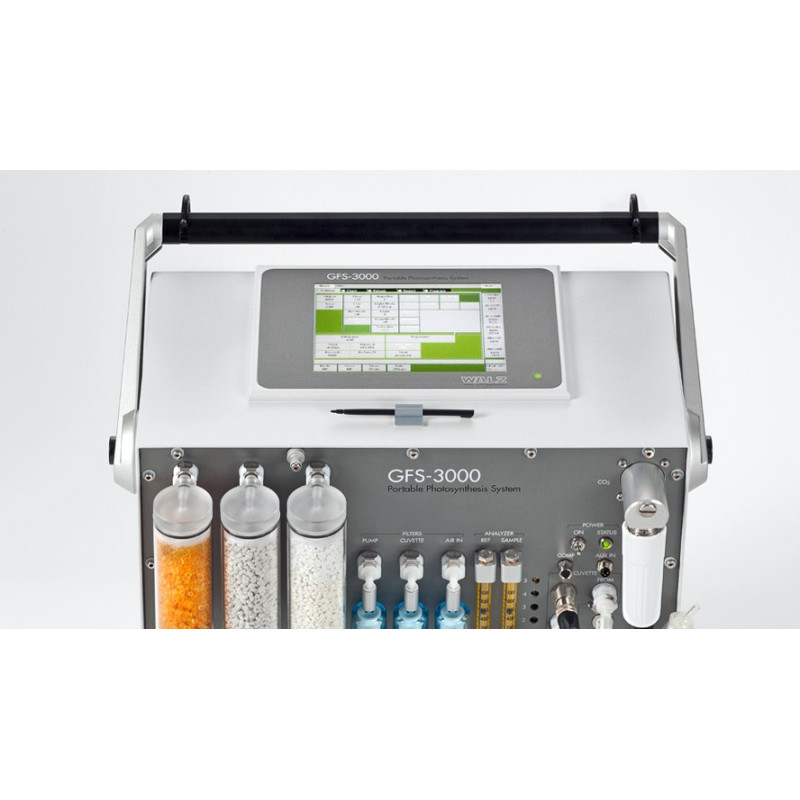

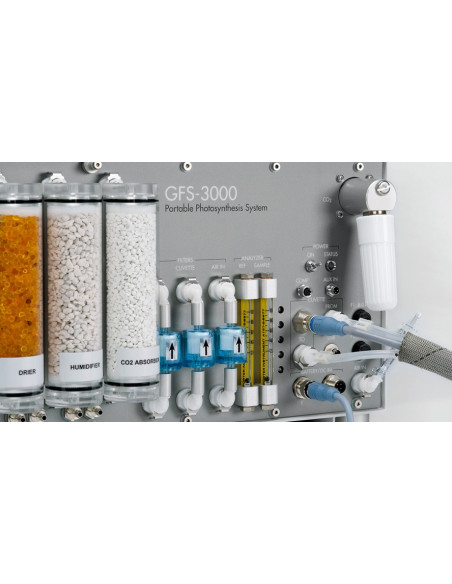

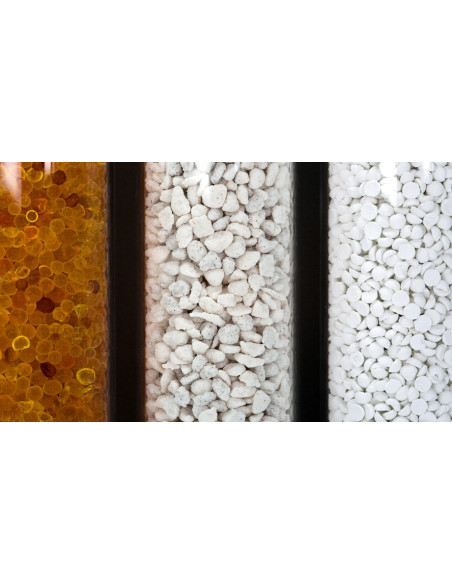

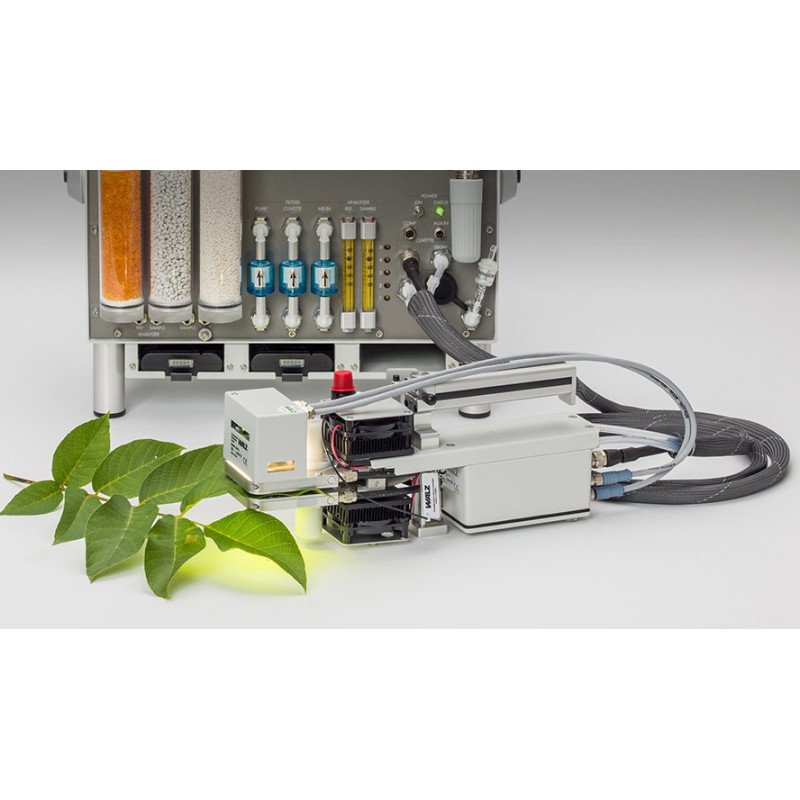

Design: carcaça de alumínio com módulo de PC integrado, grande display gráfico colorido bem legível em luz solar com tela sensível ao toque, analisador de gás CO2 / H2O de 4 canais, controle de fluxo, controle de CO2 (fornecido através de cartuchos pequenos ou cilindros) e controle H2O (para secagem e humidificação). Conectores pneumáticos para entrada de ar, cabeça de medição e quatro aberturas de ventilação. Tomadas para conexões de cabos: Cuvette: Cabeça de medição padrão 3010-S, Cuvete de troca de gás DUAL-PAM 3010-DUAL ou Câmera de troca de gás 3010-GWK1; Aux in: dois Auxiliares; Comp (RS 485): componente adicional; USB (USB 2.0): dispositivo de armazenamento USB, cabo de modem nulo USB (USB-NMC) ou outro dispositivo USB; Bateria DC / in: duas pilhas LiFePO4 3035-A, fonte de alimentação CA 3020-N ou DC externa (12-24 V)

Analisador de gás CO2 / H2O

Design: analisador de gás NDIR absoluto CO2 / H2O de 4 canais, cubetas separadas para CO2 e H2O

Medição de CO2: medidas absolutas e diferenciais simultâneas, faixa absoluta: 0 a 3000 ppm, comprimento da cubeta 20 cm, volume da cubeta de uma célula 6 cm3, detector cheio de gás

Medição H2O: medidas absolutas e diferenciais simultâneas, faixa absoluta: 0 a 75000 ppm, comprimento da cubeta 20 cm, volume da cubeta de uma célula 6 cm3, detector piro-eletrico (estado sólido)

Max. ruído em modo absoluto: <0,2 ppm de CO2 e <30 ppm de H2O

Resolução: 0,01 ppm de CO2, 1 ppm de H2O

Linearização:
CO2 absoluto: Max. erro entre 0 e 600 ppm: 12 ppm, acima de 600 ppm: 2% do valor medido
Desvio de CO2 diferencial zero com mudança de CO2: Typ. menos de 0,5 ppm
H2O absoluto: Max. erro entre 0 e 15000 ppm: 330 ppm, acima de 15000 ppm: 2% do valor medido
Desvio de H2O diferencial zero com mudança de H2O: Typ. menos de 150 ppm

Correção: o sinal é corrigido para temperatura, pressão e efeito H2O no sinal de CO2

Medição barométrica da pressão do ar: alcance de 60 a 110 kPa, precisão ± 0,1%

Pacote de sistema modificado GFS-3000FL:

O pacote de sistema modificado GFS-3000FL contém o LEDArray / PAM-Fluorometer 3056-FL em vez do LED Light Source 3041-L. Todos os outros componentes permanecem iguais ao pacote básico do sistema GFS-3000. Em termos de preço, o GFS-3000FL oferece uma opção interessante para combinar medições de troca de gás e fluorescência.

IMAGING-PAM MINI-Head connected with snap-on mount (Adapter IMAG-MIN/GFS) to the Standard Measuring Head 3010-S

MAGING-PAM MINI-Head connected to the Standard Measuring Head 3010-S modified with the Arabidopsis Chamber 3010-A

IMAGING-PAM MAXI-Head LED-Array

IMAGING-PAM MAXI-Head combined with Gas-Exchange Chamber 3010-GWK1

Software GFS-Win and ImagingWin running in synchrony exchanging data. Image names are stored in the gas exchange file.

Software GFS-Win and ImagingWin running in synchrony exchanging data between each other. Image names are stored in the gas exchange file.
