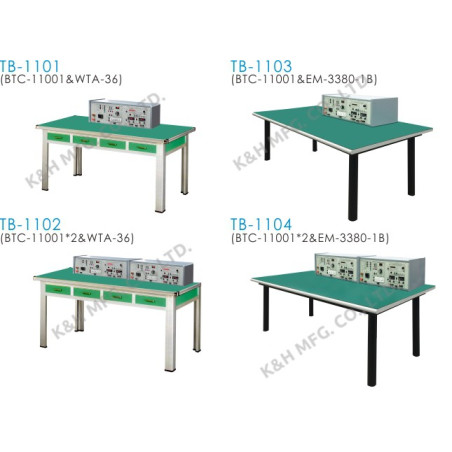

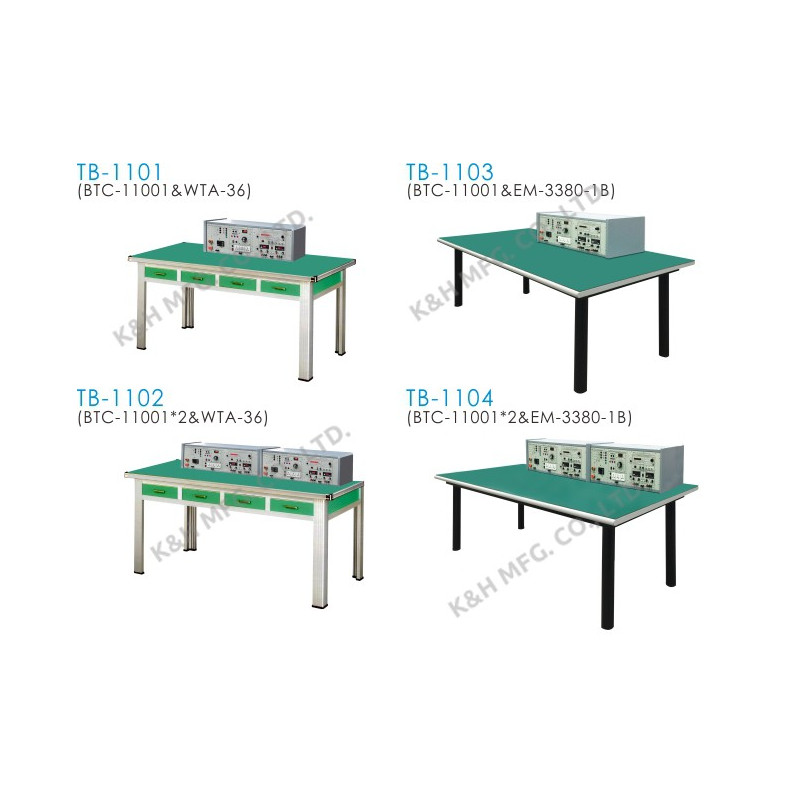

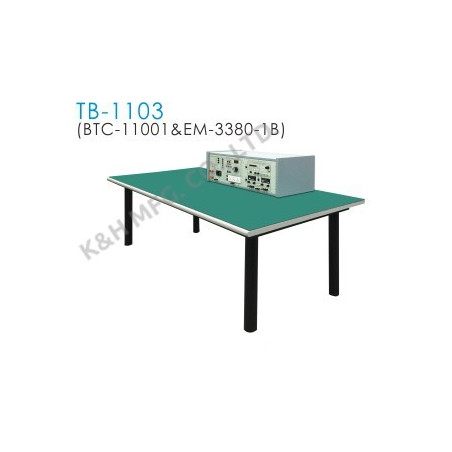

TB-1103 Banco de Entrenamiento (BTC-11001 Consola del Banco Superior + EM-3380-1B Mesa de Trabajo)

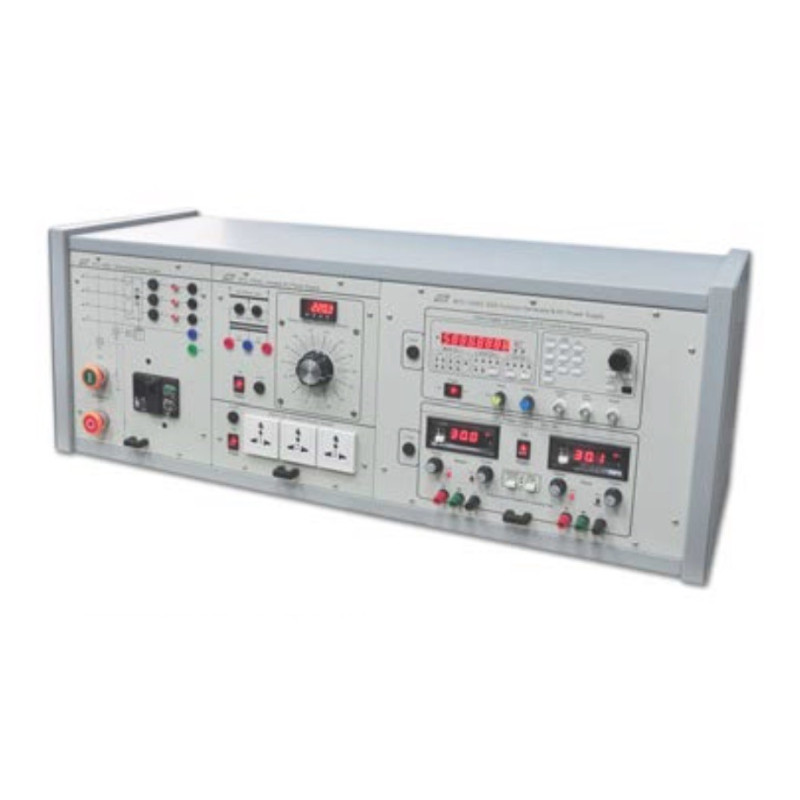

* BTC-11001 Consola del Banco Superior (BTC-10001 + BTC-10002 + BTC-10003)

• BTC-10001 Fuente de alimentación trifásica.

(1) Interruptor de protección de sobrecorriente / fuga
(2) Botón de inicio y emergencia
(3) Voltaje de entrada: 3Ø 220V
(4) Salida nominal: 3Ø 220V / 10A
(5) Conjunto de protección de fusibles
(6) Salida: tomas de seguridad de 4 mm

• BTC-10002 Fuente de alimentación de Variable AC.


(1) Voltaje de entrada: 1Ø 220V
(2) Voltaje de salida: 1Ø 0 ~ 260V / 2A
(3) Conjunto de protección de fusibles
(4) Salida: tomas de seguridad de 4 mm

• BTC-10003 Generador de Funciones Sintetizador Digital Directo (DDS) y fuente de alimentación de DC

+Generador de Funciones Sintetizador Digital Directo (DDS):

(1) - Forma de onda: seno, triángulo, cuadrado, rampa, Ramn,
Ruido, Arb, SEQ
     - Frecuencia: seno, cuadrado, rampa, Arb: 10mHz ~ 5MHz Triángulo: 10mHz ~ 2MHz

(2) Configuración: teclado y codificador

(3) Pantalla: 8 segmentos de 7 segmentos

(4) Amplitud: 10mHz ~ 100KHz (20Vpp)
                    100KHz ~ 1MHz (15Vpp)
                    1MHz ~ 5MHz (12Vpp)

(5) Ciclo de servicio cuadrado: 10% ~ 90%

(6) Modo de modulación: AM, FM Fuente: EXT / INT

(7) SWEEP:
-Forma de onda: Seno, Cuadrado, Triangulo, Rampa Frecuencia: 10mHz ~ 2MHz
-Modo: Lineal / Log
-Fuente: EXT / INT
-Período de barrido interno: 1μs ~ 500s (10 Sección)

(8) Arbitrario:
-Resolución vertical: 10 bits
-Longitud de onda: 1024 puntos
-Rango: Configuración del punto de inicio / finalización
-Frecuencia de muestreo: 10mHz ~ 100MHz (10 Sección)

(9) Modo de configuración del secuenciador:
Forma de onda, frecuencia, amplitud, duración Conjuntos máx .: 128

(10) Impedancia de salida: contador de 50Ω (típico)

(11)Función: frecuencia, período, ancho de pulso positivo / negativo, contador de frecuencia del codificador: 1Hz ~ 100MHz (8DIG) nivel de ECL
Período, Contador de pulsos: 10nS ~ 100seg (alto / bajo / período) Contador del codificador de nivel ECL: Fase A / B: Velocidad máxima 1MHz (8DIG) Nivel TTL

+ Fuente de alimentación de DC:

(1) Salida dual: Voltaje constante de 0 ~ ± 30V / 3A (2)

(3) Corriente constante

(4) Operación de seguimiento:
Error de seguimiento, ≤0.3% + 5mV @maximum rating

(5) Protección:
Límites actuales, para productos con exceso de producción o escasez de productos

(6) Medidor digital:
Pantalla de 3 dígitos, cada uno puede ser seleccionado para monitorear el voltaje de salida y corriente de salida

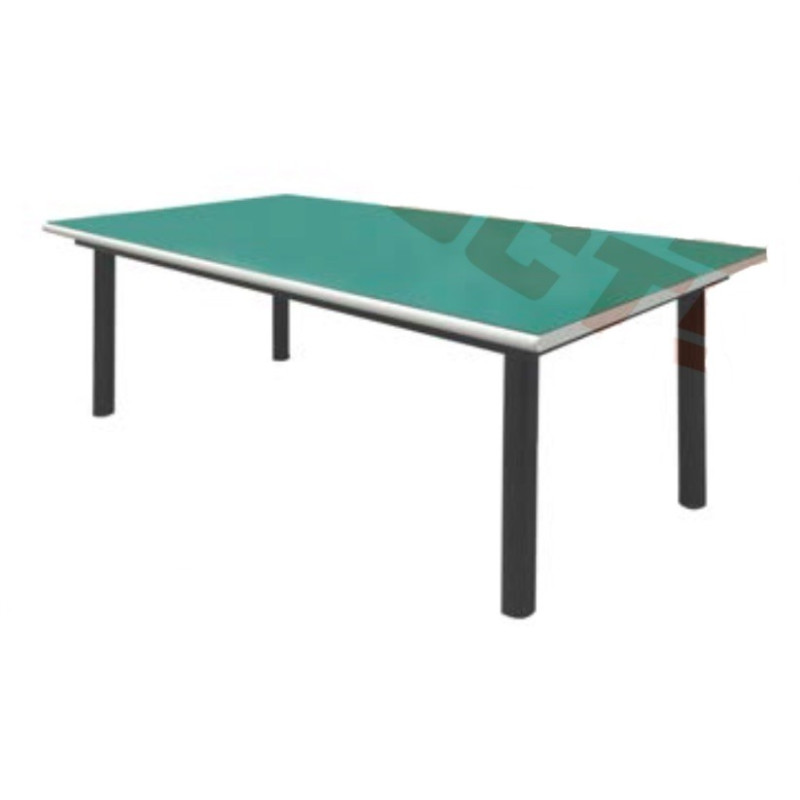

* EM-3380-1B Mesa de Trabajo

1. Dimensión: 1800 (W) x 900 (D) x 780 (H) mm, ± 5%
2. Almohadilla de Mesa: el mismo tamaño que el tablero de la mesa; Almohadilla de goma de 5 m / m

** Opcional:

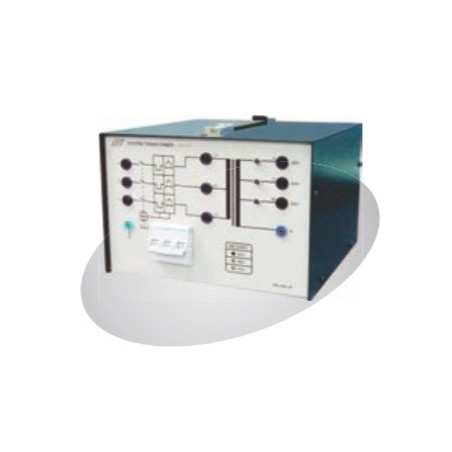

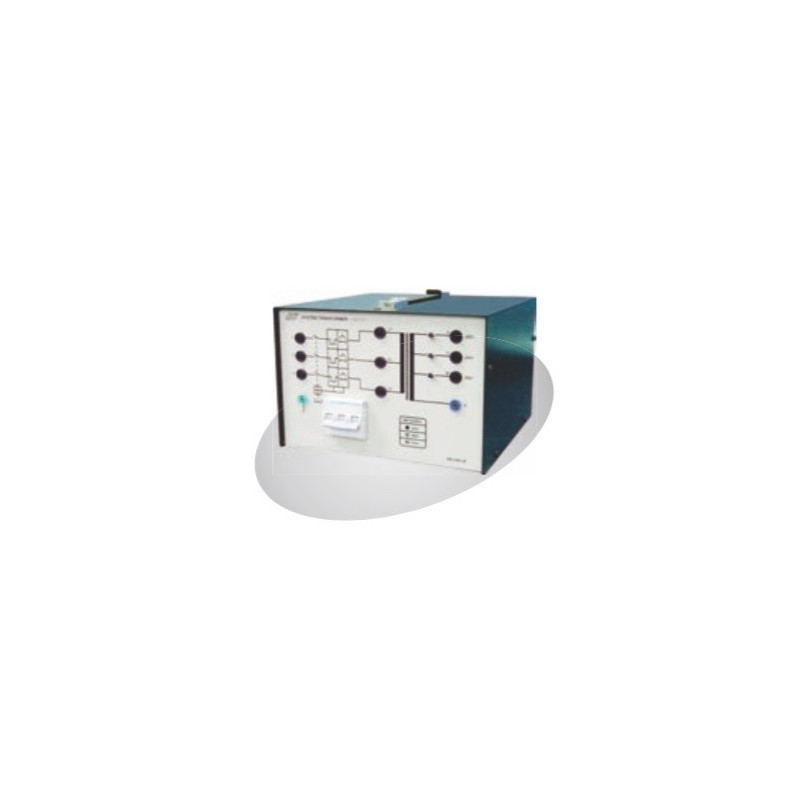

• EM-3340-3B Transformador de sistema


(1) Potencia nominal: 1.5 KVA

(2) Primario: depende del voltaje de línea local

(3) Secundario: 3ø 220 VAC

(4) Frecuencia: 50 / 60Hz

- Se requiere alimentación trifásica (fuente) cuando se opera este sistema.
- El transformador del sistema EM-3340-3B debe estar incluido si no está disponible el trifásico de 220V.
