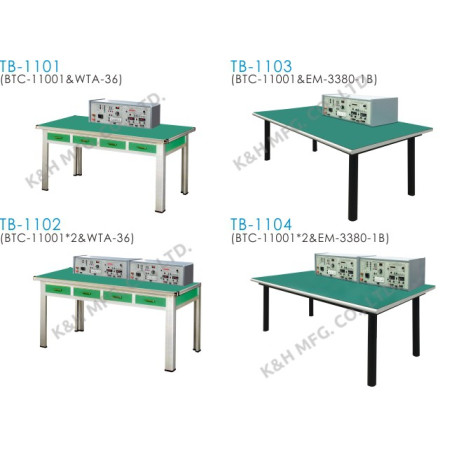

TB-1102 Banco de Entrenamiento (2 x BTC-11001 Consola del Banco Superior + WTA-36 Mesa de Trabajo)

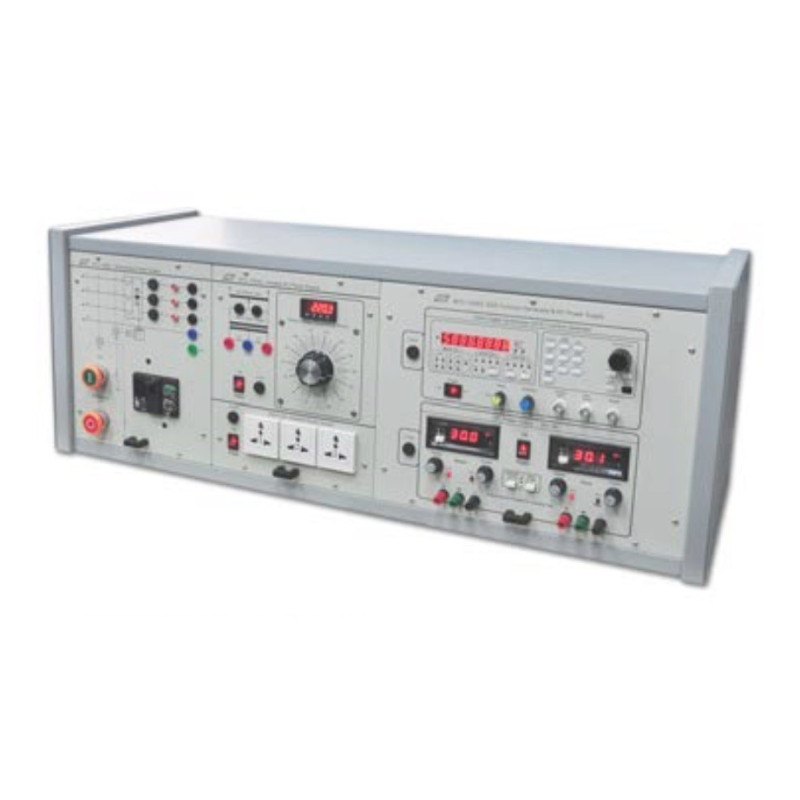

* 2 x BTC-11001 Consola del Banco Superior (BTC-10001 + BTC-10002 + BTC-10003)

• BTC-10001 Fuente de alimentación trifásica.

(1) Interruptor de protección de sobrecorriente / fuga
(2) Botón de inicio y emergencia
(3) Voltaje de entrada: 3Ø 220V
(4) Salida nominal: 3Ø 220V / 10A
(5) Conjunto de protección de fusibles
(6) Salida: tomas de seguridad de 4 mm

• BTC-10002 Fuente de alimentación de Variable AC.


(1) Voltaje de entrada: 1Ø 220V
(2) Voltaje de salida: 1Ø 0 ~ 260V / 2A
(3) Conjunto de protección de fusibles
(4) Salida: tomas de seguridad de 4 mm

• BTC-10003 Generador de Funciones Sintetizador Digital Directo (DDS) y fuente de alimentación de DC

+Generador de Funciones Sintetizador Digital Directo (DDS):

(1) - Forma de onda: seno, triángulo, cuadrado, rampa, Ramn,
Ruido, Arb, SEQ
     - Frecuencia: seno, cuadrado, rampa, Arb: 10mHz ~ 5MHz Triángulo: 10mHz ~ 2MHz

(2) Configuración: teclado y codificador

(3) Pantalla: 8 segmentos de 7 segmentos

(4) Amplitud: 10mHz ~ 100KHz (20Vpp)
                    100KHz ~ 1MHz (15Vpp)
                    1MHz ~ 5MHz (12Vpp)

(5) Ciclo de servicio cuadrado: 10% ~ 90%

(6) Modo de modulación: AM, FM Fuente: EXT / INT

(7) SWEEP:
-Forma de onda: Seno, Cuadrado, Triangulo, Rampa Frecuencia: 10mHz ~ 2MHz
-Modo: Lineal / Log
-Fuente: EXT / INT
-Período de barrido interno: 1μs ~ 500s (10 Sección)

(8) Arbitrario:
-Resolución vertical: 10 bits
-Longitud de onda: 1024 puntos
-Rango: Configuración del punto de inicio / finalización
-Frecuencia de muestreo: 10mHz ~ 100MHz (10 Sección)

(9) Modo de configuración del secuenciador:
Forma de onda, frecuencia, amplitud, duración Conjuntos máx .: 128

(10) Impedancia de salida: contador de 50Ω (típico)

(11)Función: frecuencia, período, ancho de pulso positivo / negativo, contador de frecuencia del codificador: 1Hz ~ 100MHz (8DIG) nivel de ECL
Período, Contador de pulsos: 10nS ~ 100seg (alto / bajo / período) Contador del codificador de nivel ECL: Fase A / B: Velocidad máxima 1MHz (8DIG) Nivel TTL

+ Fuente de alimentación de DC:

(1) Salida dual: Voltaje constante de 0 ~ ± 30V / 3A (2)

(3) Corriente constante

(4) Operación de seguimiento:
Error de seguimiento, ≤0.3% + 5mV @maximum rating

(5) Protección:
Límites actuales, para productos con exceso de producción o escasez de productos

(6) Medidor digital:
Pantalla de 3 dígitos, cada uno puede ser seleccionado para monitorear el voltaje de salida y corriente de salida

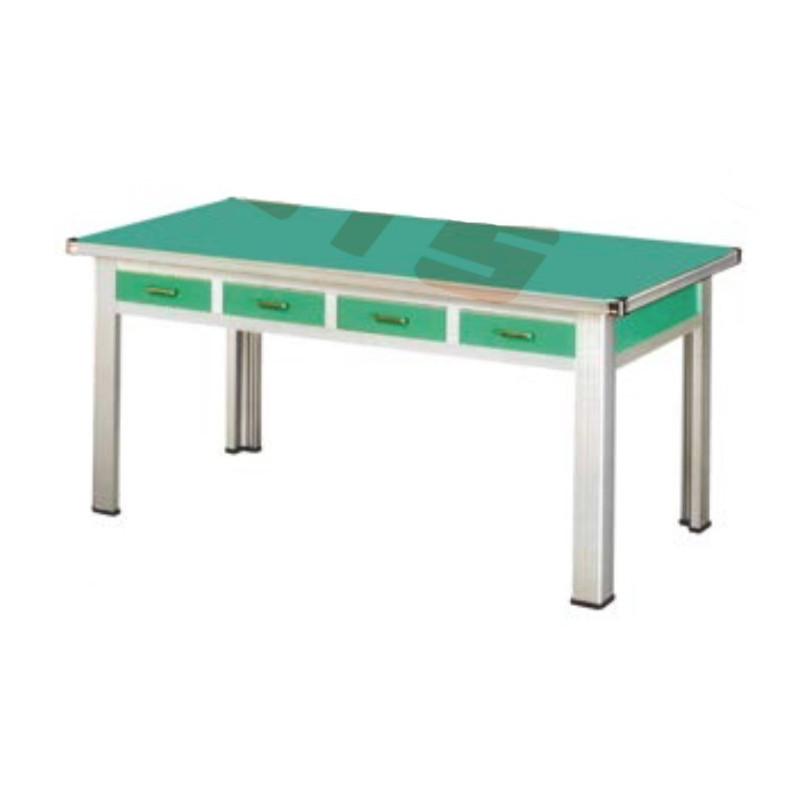

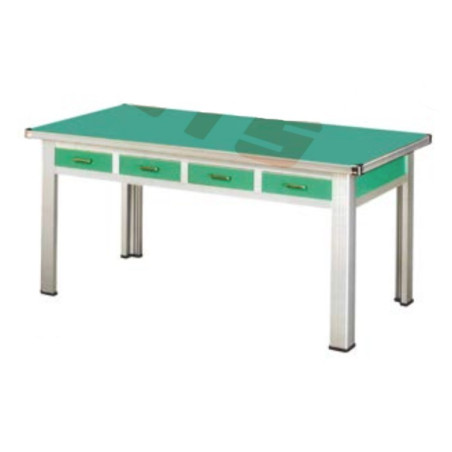

* WTA-36 Mesa de Trabajo

1. Tamaño: aproximadamente 1800 (W) x 900 (D) x 780 (H) mm
2. Mesa utiliza madera contrachapada de 30 m / m, parte superior con tablero laminado
3. 4 cajones de madera con barra de mano
4. La construcción principal utiliza material de aleación de aluminio, construcción
combinación, pie de mesa y poste fijo con 3m / m ocultar placa terminal y 3m / m placa de hierro utiliza tornillo fijo, placa de hierro tira de aluminio para mejorar la construcción, entre tira de aluminio utiliza 3m / m de placa de hierro con el tornillo fijado.
5. Base del pie del banco con el caucho
6. Material de aluminio con pintura de protección de la cubierta del proceso de polos positivo
7. Rodee 4 lados de la mesa con una tira de aluminio.
8. Almohadilla de Mesa: el mismo tamaño que el tablero de la mesa; Almohadilla de goma de 5 m / m

** Opcional:

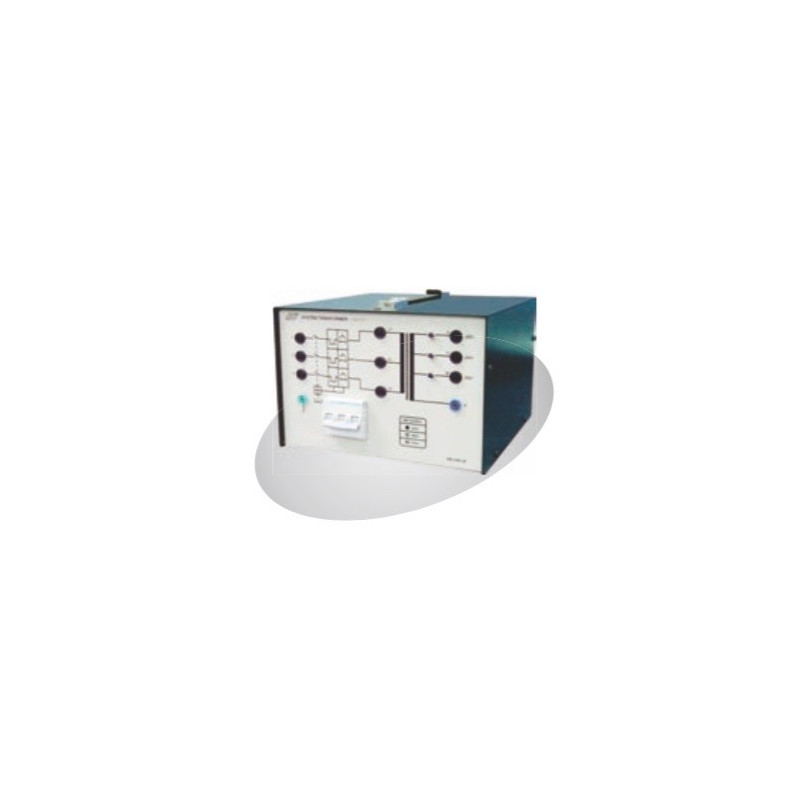

• EM-3340-3B Transformador de sistema


(1) Potencia nominal: 1.5 KVA

(2) Primario: depende del voltaje de línea local

(3) Secundario: 3ø 220 VAC

(4) Frecuencia: 50 / 60Hz

- Se requiere alimentación trifásica (fuente) cuando se opera este sistema.
- El transformador del sistema EM-3340-3B debe estar incluido si no está disponible el trifásico de 220V.
