HD 9006 Sonda de Temperatura de Aire Aspirado con Pantalla de Protección

La medición de la temperatura en el aire también está influenciada por la temperatura y por la radiación luminosa y terrestre. Una pantalla apropiada y la entrada de aire con un motor eléctrico detectan la temperatura del aire sin que la medida sea influenciada por la radiación solar y el calor terrestre por la convección de la pantalla.

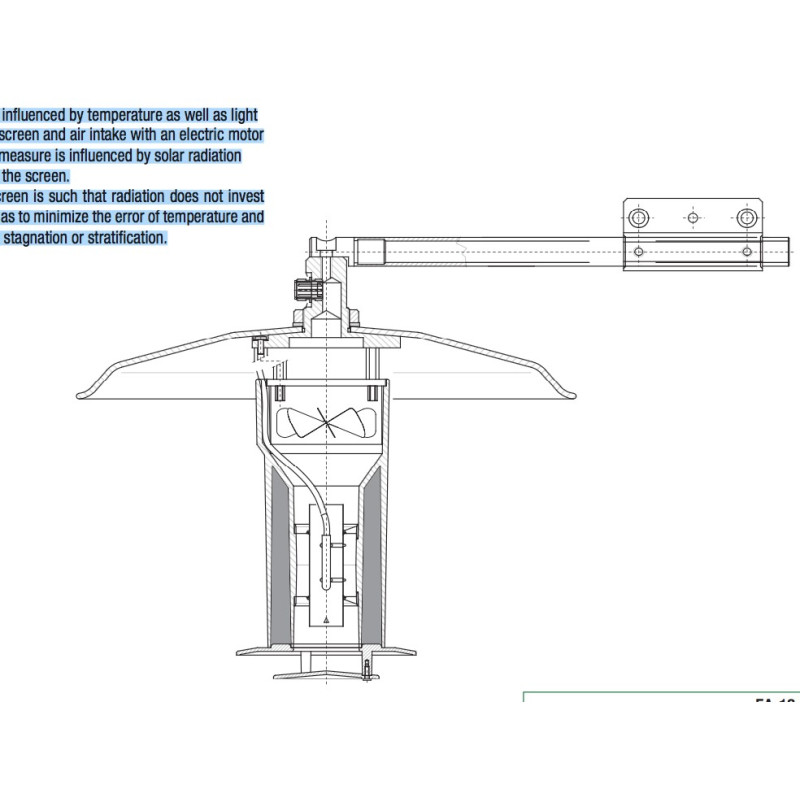

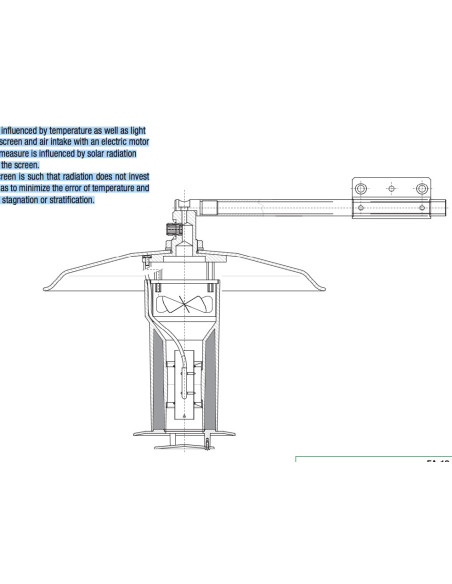

La posición del sensor dentro de la pantalla es tal que la radiación no invierte el sensor. La pantalla está construida para minimizar el error de temperatura y el flujo de aire convectivo es tal que evita el estancamiento o la estratificación.
Las ventajas del escudo de radiación:
La posición del sensor dentro de la pantalla es tal que la radiación no invierte el sensor. La pantalla está construida para minimizar el error de temperatura y el flujo de aire convectivo es tal que evita el estancamiento o la estratificación.

Las ventajas del escudo de radiación:

- reduce el error de medición

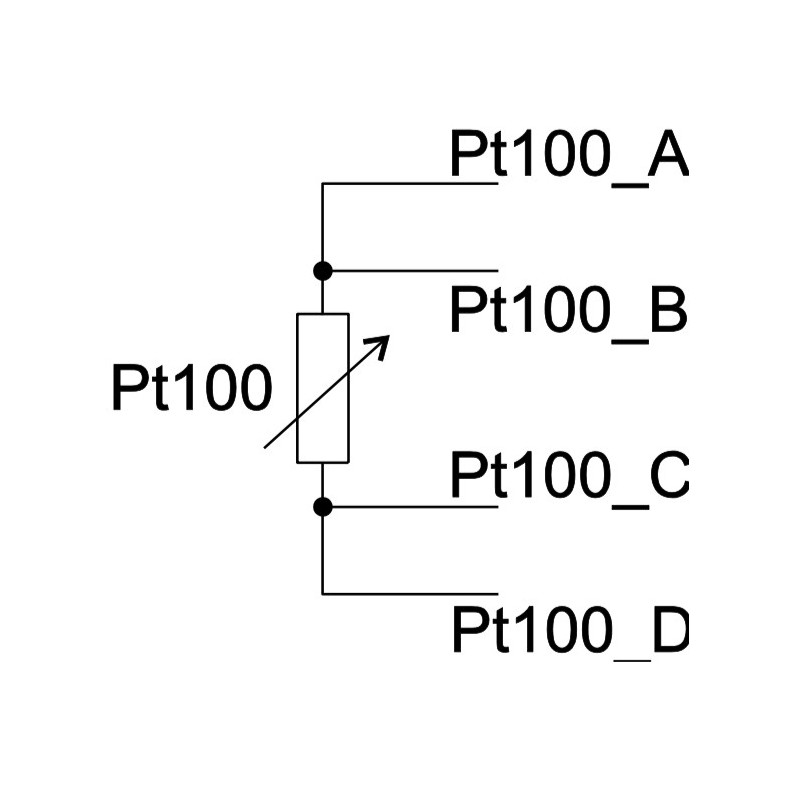

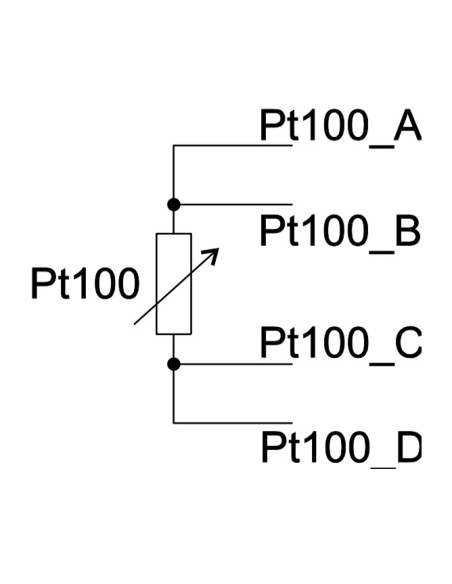

- el sensor de herida de alambre Pt100 (100Ω a 0 ° C) 1 / 3DIN es preciso y estable sobre
tiempo y se puede extraer para la calibración periódica
- la estructura de soporte del sensor tiene una baja conductividad térmica
- la potencia del motor eléctrico es de 12 V CC, 35 mA de corriente máxima
- la construcción de la pantalla es resistente a los rayos UV Plástico Luran S777K

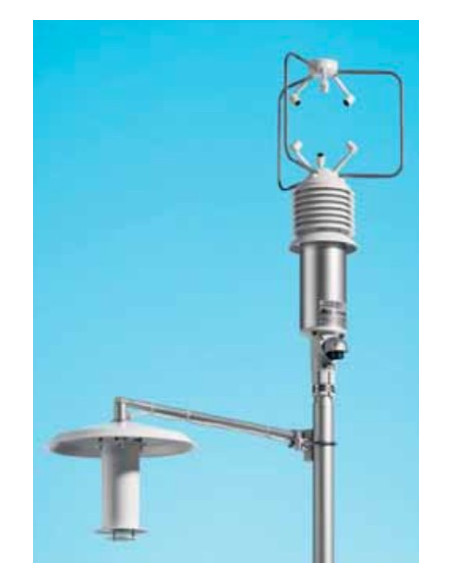

- se proporciona soporte de la sonda para la instalación en postes de estaciones meteorológicas

Caracteristicas

- consumo por motor eléctrico
- flujo de succión: 422 l / min, 35Pa
- potencia: 12Vdc - 25mA nominal
- tiempo de vida esperado: 12,000 horas (MTTF)
- temperatura de trabajo: -20 ... + 65 ° C
- dimensiones: 270 mm de diámetro, 245 mm de altura total

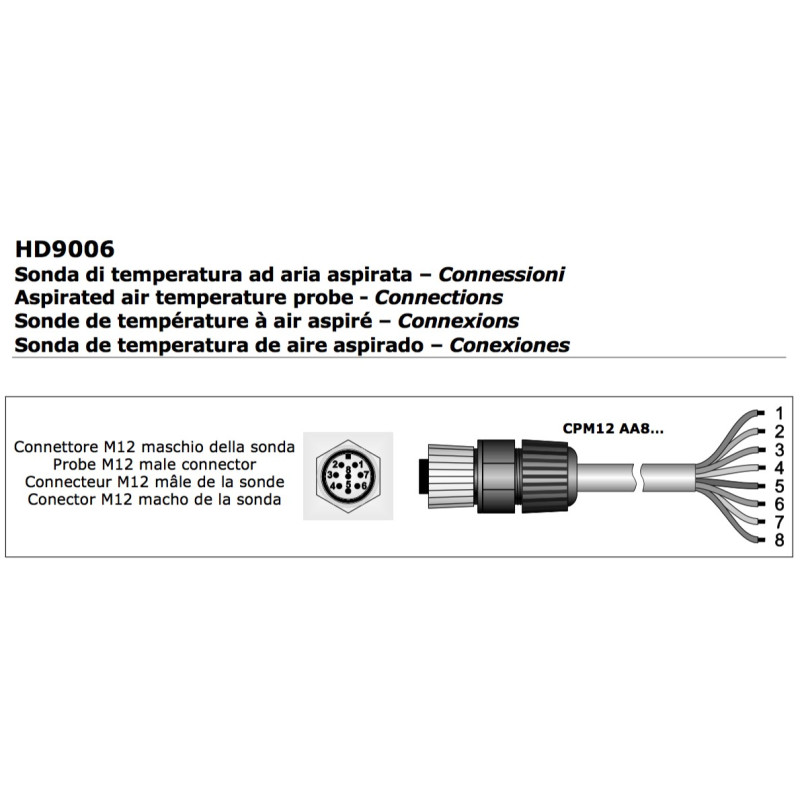

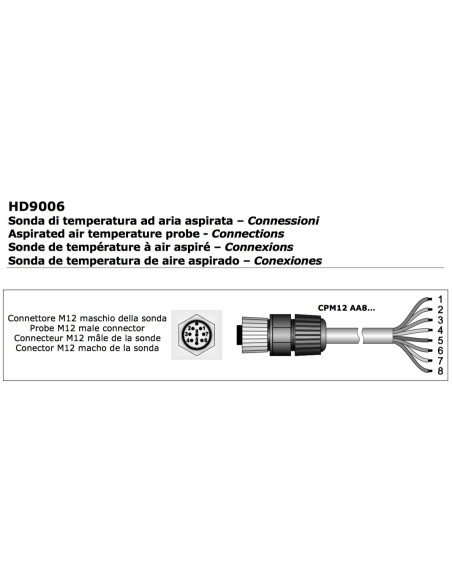

- Conector macho M12 para la conexión de la sonda
- barra de soporte: diam.16mm, longitud 580mm, completa con soporte en el diámetro del poste
25 ÷ máximo de 44 mm

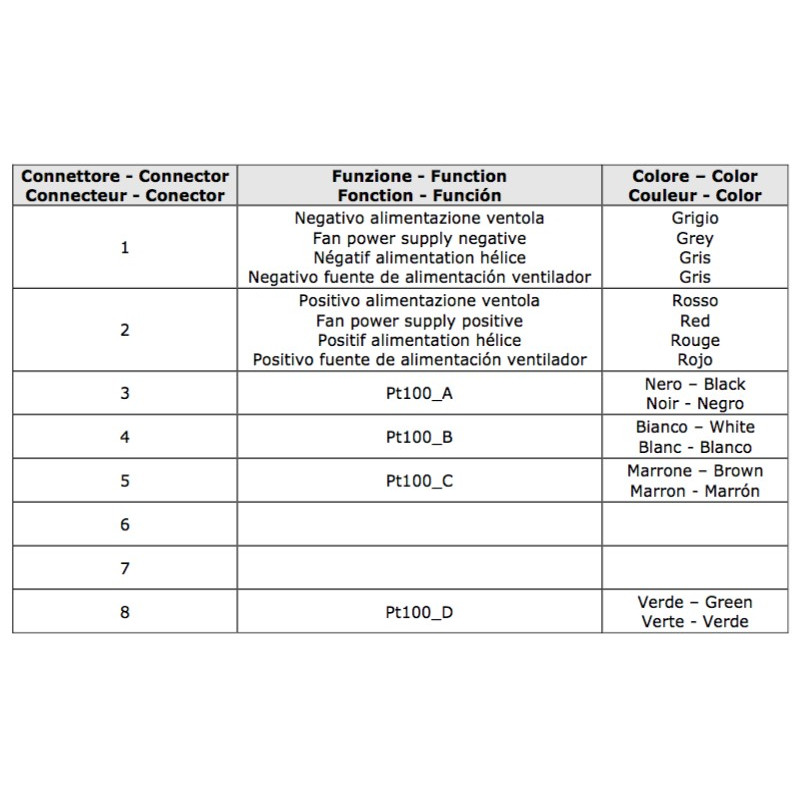

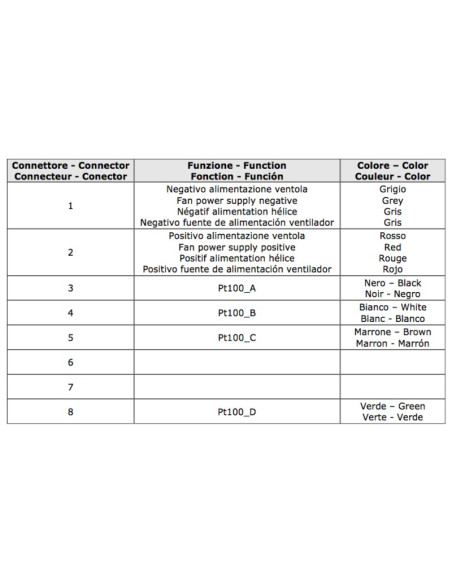

- cable: 8 hilos (sensor Pt100 + potencia). Cable CPM12AA8 ... bajo pedido 2 metros,
5 metros, 10 metros.

Códigos de Compras

HD 9006: sensor de temperatura del aire aspirado con escudo de radiación. Potencia 12Vdc,
35mA max, longitud 580mm.
CPM12.AA8.2: cable de 8 pines para sensor y motor Pt100. Conector hembra de 8 pines en
un extremo y cables abiertos en el otro lado. Longitud 2 metros.
CPM12.AA8.5: cable de 8 pines para sensor y motor Pt100. Conector hembra de 8 pines en
un extremo y cables abiertos en el otro lado. Longitud de 5 metros.
CPM12.AA8.10: cable de 8 pines para sensor y motor Pt100. Conector hembra de 8 pines en
un extremo y cables abiertos en el otro lado. 10 m.
HD 9006.14: Brida para instalar la sonda de temperatura del aire aspirado HD 9006 al
Mástil de 40 ÷ 50 mm de diámetro.
