EC-7VAR-RS Registrador de Datos Trifásico para Factor de Potencia, Corriente y Voltaje

Logger de análisis ideal para auditorías energéticas
El asequible Electrocorder es la mejor solución de valor para llevar a cabo auditorías del sitio, con excelentes herramientas de análisis e informes en nuestro software gratuito. Nuestro enfoque en proporcionar un analizador de energía fácil de implementar con herramientas integradas de administración de equipos ayuda a que el registro sea lo más efectivo posible. La configuración a prueba de manipulaciones significa que los instaladores u otro personal no pueden cambiar o ver de manera informal los parámetros de registro e invalidación de datos. Nuestro registro completo de voltaje trifásico con Power Factor significa que usted tiene las mediciones de energía y energía más precisas disponibles para los sitios donde se necesita alta precisión.

Resistente y confiable
Funciona con baterías reemplazables por hasta 1 semana de registro sin voltaje cuando sea necesario, con un tiempo de registro ilimitado cuando la conexión de voltaje está activa. Resistente y confiable, con sellado ambiental IP65 opcionalmente disponible (IP43 como estándar).

No te pierdas datos con Muestreos Constantes
El muestreo constante garantiza que nunca se perderá ningún dato, con valores mínimo y máximo que se muestran a lo largo del período de promedio. Registros de hasta 50 días según la norma EN50160. El período promedio se puede establecer de 2 segundos a 60 minutos (301 días). Muchos otros registradores solo tomarán instantáneas de datos, lo que significa que omite datos de tendencias cruciales.

Estándar en la industria
Electrocorder es el líder del mercado en análisis de energía y potencia y diagnóstico de fallas, utilizado para solucionar y resolver quejas de clientes de proveedores de redes eléctricas en toda Europa, como Dalkia, SSE, Electricity North West, ESB Networks y NIE Networks. Suministrado en todo el mundo a empresas de servicios públicos, industria y contratistas eléctricos. Acksen ha estado diseñando y fabricando Power Quality Loggers desde 1994, utilizando nuestra experiencia para proporcionar equipos altamente robustos y confiables, tanto que estamos preparados para ofrecer una garantía de por vida gratuita para todos nuestros registradores (se aplican condiciones).

Perfecto para solución de problemas y localización de fallas, con auditoría de energía, levantamiento de carga y análisis de carga de alimentador
El EC-7VAR-RS es utilizado por las compañías de distribución de energía, industria pesada, administración de instalaciones, servicios eléctricos o de sitio e ingenieros de mantenimiento para monitorear para monitorear el consumo de energía (kW) / energía (kWh), controlar el voltaje y las variaciones actuales ayudándoles a diagnosticar cualquier problema relacionado, o para recopilar datos tal vez para hacer representaciones a su proveedor de energía.

Ampliamente utilizado para el dimensionamiento y la supervisión de UPS y el dimensionamiento y la supervisión del generador de reserva. A medida que el producto registra tanto el voltaje como la corriente, los usuarios pueden determinar si el bajo voltaje está relacionado con las altas demandas de corriente en el sitio, o si el voltaje bajo se está suministrando al sitio.

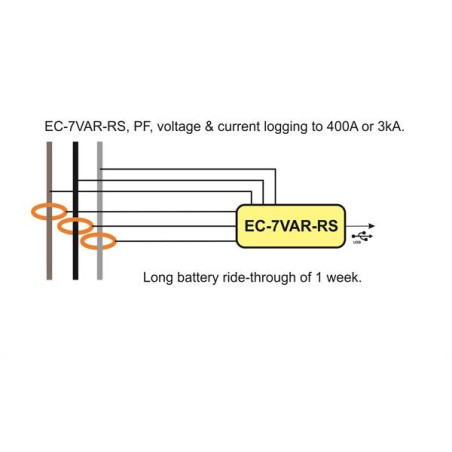

¡Disponible en variantes de 5 kA o 10 kA bajo pedido para sitios más grandes! Cuando solo se puede acceder fácilmente a un suministro de voltaje monofásico, el EC-7VAR-RS puede usarse para monitorear y registrar energía de 3 fases, utilizando tres entradas de corriente y una entrada de voltaje monofásico, en lugar de las 3 entradas normales de voltaje.

Medida del factor de potencia
El Factor de potencia (conocido como PF o Cos φ) se registra para el canal de voltaje L1 y el canal de corriente A1, luego se usa para calcular la potencia real (Watts), reactiva (VAR) y aparente (VA) para las 3 fases dentro de nuestro software Electrosoft. La medición PF también permite a los usuarios determinar si la corrección del factor de potencia es necesaria para el sitio. Para una medición precisa de PF, el registrador necesita una lectura de corriente o voltaje de alrededor del 20% de la escala.

Incluido con su Energy Data Logger Kit
Todo lo que necesita para su funcionamiento está incluido, ¡no se requieren extras ocultos!
Electrocorder EC-7VAR-RS con 3 bobinas rogowski flexibles y 4 cables de voltaje
Cable de descarga USB

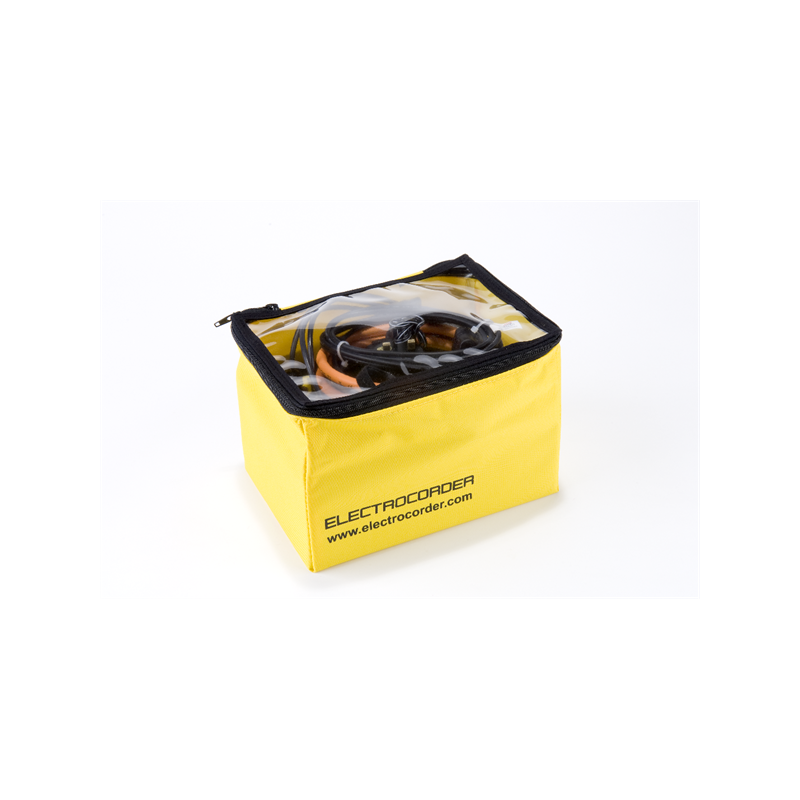

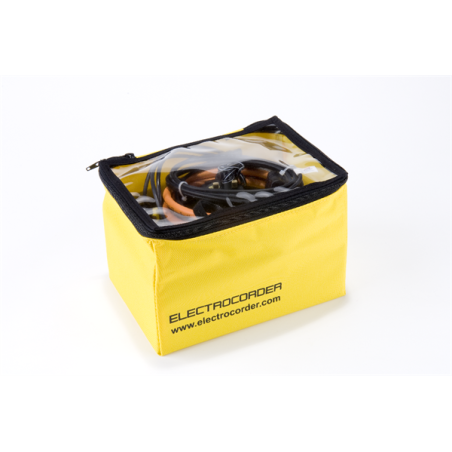

Estuche portátil con cremallera
Instrucciones para el usuario
Descarga gratuita del software de análisis

Software gratuito para PC Electrosoft

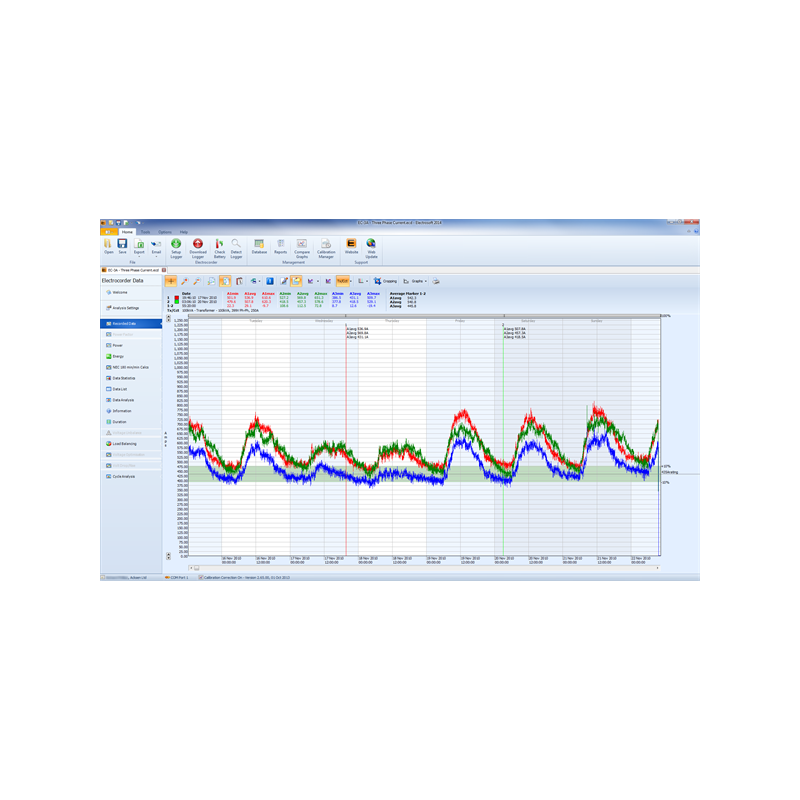

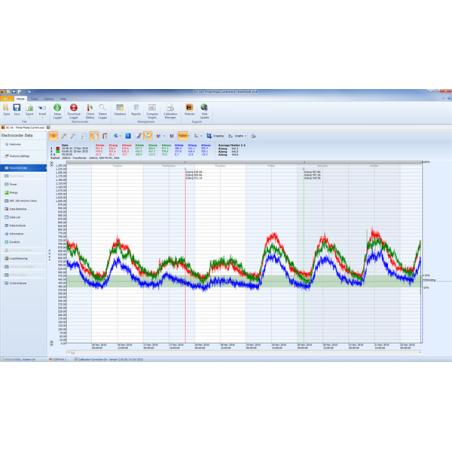

El software gratuito de Electrosoft (compatible con Windows 10 hasta XP) le permite ver y ampliar los gráficos de Corriente, Energía y Energía. Los datos pueden exportarse a Microsoft Excel con un solo clic o enviarse por correo electrónico a sus colegas. ¡Una amplia gama de informes de análisis puede imprimirse o guardarse como archivos PDF con el logotipo de su empresa!

Electrosoft incluye muchas más características líderes en la industria tales como estadísticas y equilibrio de carga, análisis de tarifas y costos con proyecciones anuales de uso de CO2 y energía, bases de datos de administración de registradores y herramientas de administración de calibración.

¡Electrosoft también incluye archivos de muestra para que pueda descargarlos y probarlos ahora sin necesidad de un registrador!

Canales de entrada:
Corriente 3x (bobinas Rogowski flexibles) - Promedio real de RMS, mínimo y máximo
Voltaje 3x (cables con clip de cocodrilo aislado) - Promedio RMS verdadero, mínimo y máximo. También requiere conexión Neutral. No aislado.
1x Factor de potencia
Frecuencia: modelos de 50Hz o 60Hz

Rangos:
Actual: 400A o 3kA (seleccionado manualmente)
Voltaje: 600V fase-fase, 350V fase-neutral
Factor de potencia: 0.3 plomo a 0.3 lag

Dimensiones y peso:
Registrador: Métrico - 260x180x190 mm y 2 kg, Imperial / inglés - 10 "x 7" x 8 "y 4 lb

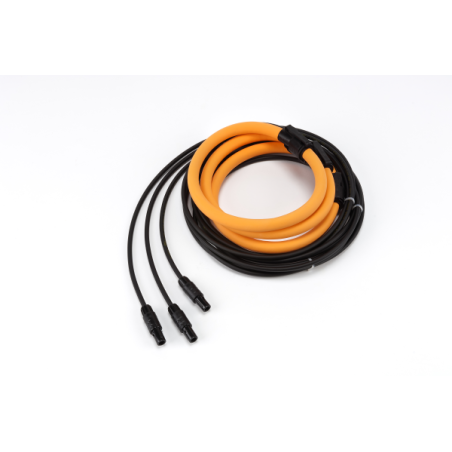

La bobina Rogowski se adapta a cables de 140 mm
Dimensiones de la bobina Rogowski: Longitud del cable 2m / 6'6 "Longitud del sensor 450mm / 18" Diámetro del sensor 145mm / 6 "
Dimensiones del cable de tensión: Longitud del cable 2 m / 6'6 "

Ambiental:
Sellado: sellado a IP43 o IP65
Rango de funcionamiento: -10C a + 40C o + 14 ° F a + 104 ° F
Material de la caja: ABS

Cumplimiento de estándares:
Clasificación de CAT: 1000V CAT III, 600V CAT IV
Grabación: EN50160: 1994

Exactitud:

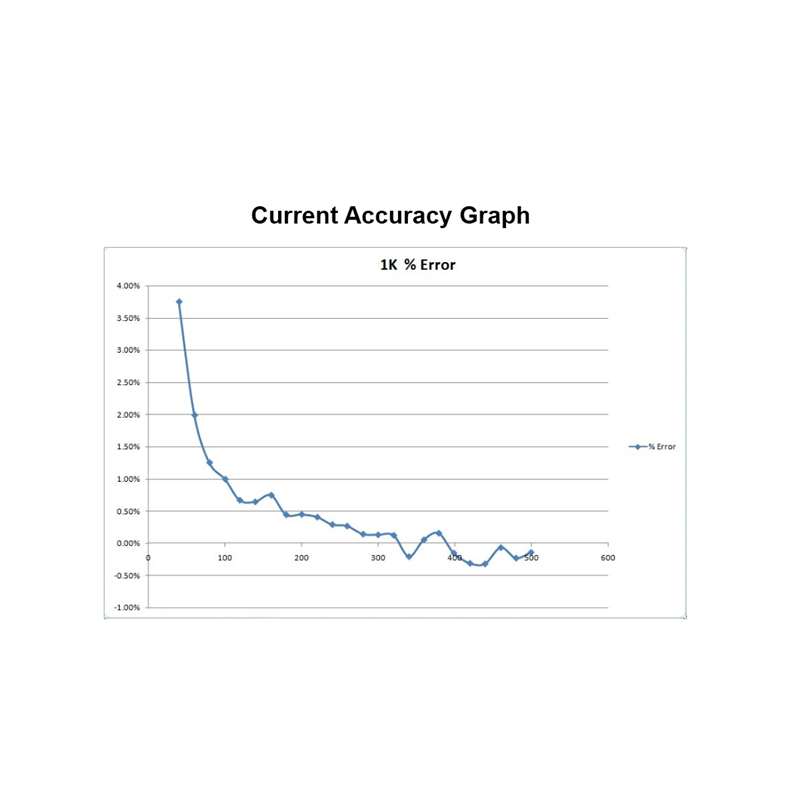

Corriente: ± 2% del rango, típicamente (± 5% del rango fuera del 10% -90% del rango seleccionado)
Piso de lectura actual: 4 A en el rango de 400 A, 20 A en el rango de 3 kA

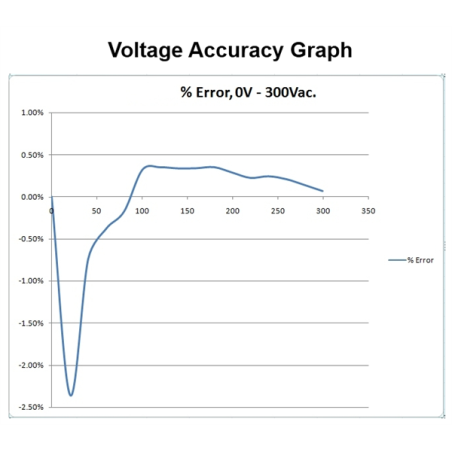

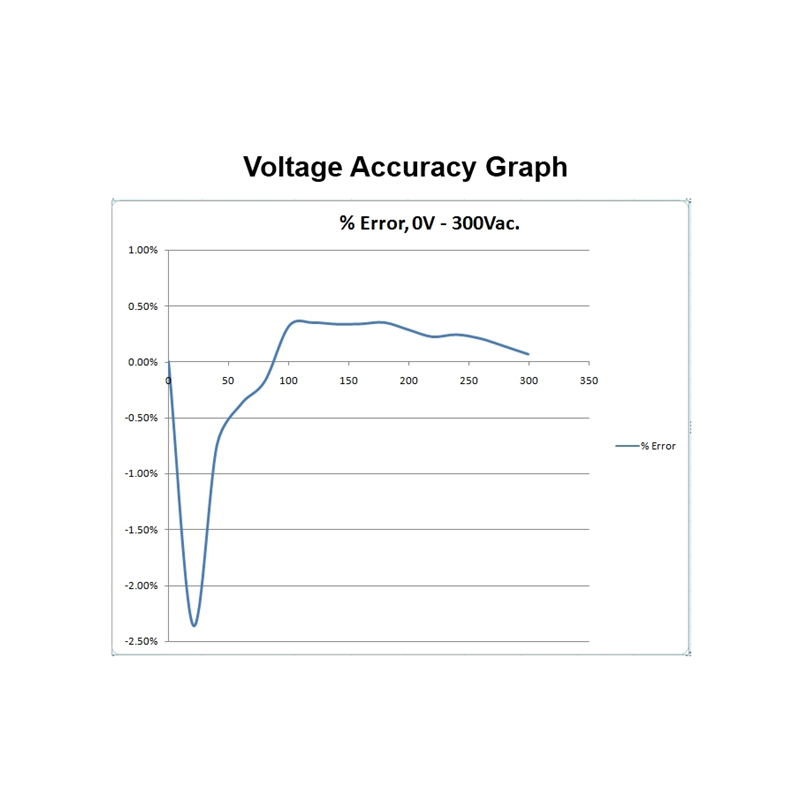

Voltaje: ± 1% de la lectura, ± 1 voltios. (10 bit) dentro de 100Vac-450Vrms (ph-ph); else ± 3%. (50 / 60Hz ± 2%)
Suelo de lectura de voltaje: 5Vac
Factor de potencia: Exacto a ~ 3% entre plomo 0.5 y 0.5 lag; ~ 6% entre 0.5 y 0.3 plomo o retraso
Reloj de tiempo: mayor que 0.001%

Fuente de alimentación:
Las baterías son células primarias, 6 x 1.5V AA-Cell Alkaline (IEC-LR6, ANSI / NEDA-15A).

Duración de la batería:
Aprox. 1 semana de registro (baterías completas)
La vida de registro es ilimitada con la entrada de tensión activa conectada.

Medida / Grabación:
Período de grabación: 2 segundos a 60 minutos
Duración de grabación: 4 horas a 301 días
Estándar de grabación: EN50160: 1994
Método de grabación: Muestreo constante, 16 muestras por ciclo
Frecuencia de muestreo: 800Hz a 50Hz o 960Hz a 60Hz
Resolución de muestreo: 10 bits

Memoria:
Tipo de memoria: SEEPROM, no volátil
Capacidad de memoria: 384kB (32,000 niveles por canal)

Conformidad:
Emisiones EN55022: 1994B, (EN50081-1: 1992).
Inmunidad EN50082-2: 1995, siguiendo las disposiciones de la directiva EMC 89/336 / EEC.
Grabación estándar EN50160: 1994.LVD 72/23 / EEC con respecto a EN60065. (IEC-61010).
Todos los modelos certificados (ligero industrial, 3V / m).
