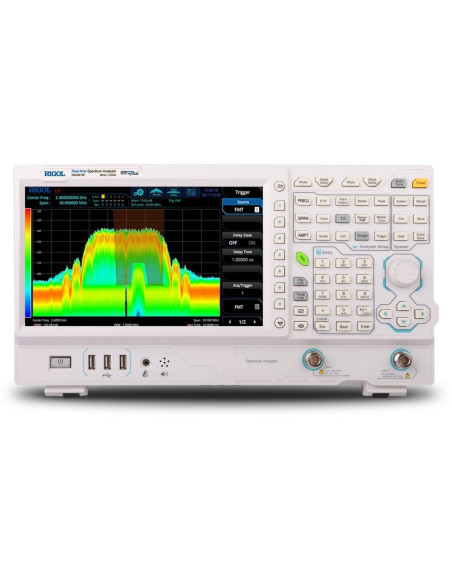

Analizador de Espectros 9 kHz a 1,5 GHz, RSA3015E

La serie Rigol RSA3000E es una serie de analizadores de espectro compactos y livianos con un rendimiento superior y capacidades de análisis de espectro estándar combinadas con un analizador de espectro en tiempo real.
Esto hace posible que nunca se pierda ninguna señal de más de 7,45 µs de duración.
Los ingenieros que integran Wi-Fi, Bluetooth y otras tecnologías RF modernas se enfrentan a desafíos complejos como señales de salto de frecuencia, conflicto de canales e interferencia de espectro.

Un analizador de espectro en tiempo real aporta la dimensión del tiempo al análisis de RF, lo que facilita el seguimiento y la caracterización de estos complejos sistemas de RF.

El RSA3000E combina un rendimiento en tiempo real líder en la industria (7,45 µs 100% POI), pantallas de datos enriquecidos y opciones de activación avanzadas que permiten al usuario capturar, identificar y analizar rápidamente estos eventos complejos.

Este nuevo analizador de espectro de la serie RSA3000E redefine la categoría de producto de analizador de espectro de uso general al agregar capacidades de análisis y disparo de espectro en tiempo real y establece un nuevo nivel de rendimiento y precio.

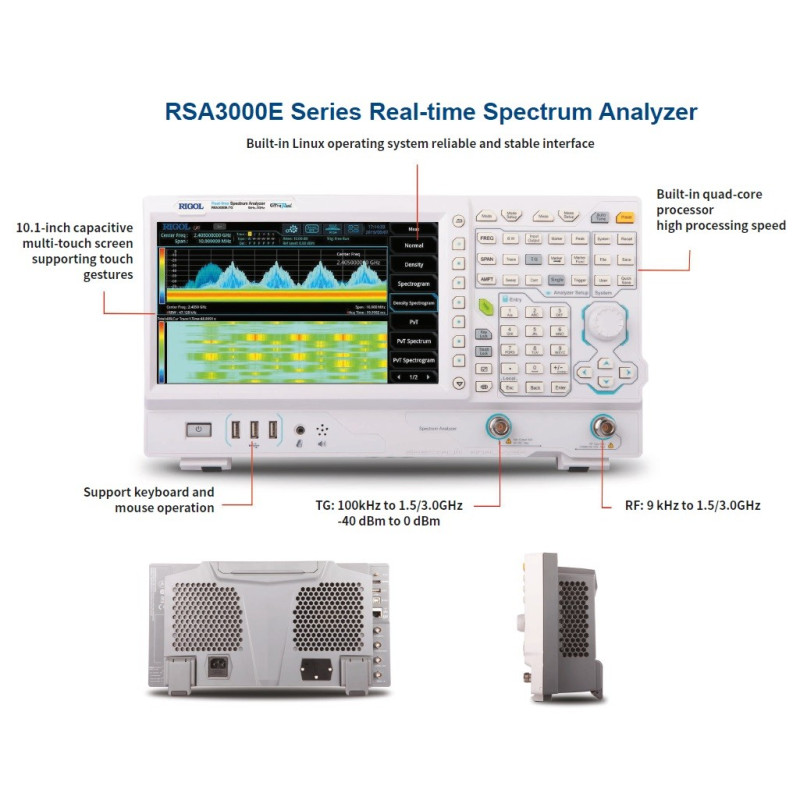

La familia RSA3000E cuenta con una pantalla táctil de 10,1", un diseño compacto y una interfaz y operaciones fáciles de usar, lo que la hace ideal para aplicaciones de sobremesa o de campo en RF y pruebas y producción inalámbricas como IoT, RFID, señales moduladas analógicas y digitales.

Embedded-System-Designer puede activar y analizar señales de bus como IC2, SPI con señales de RF.

Un ancho de banda en tiempo real de 10 MHz y el disparador de máscara de frecuencia le permiten visualizar, aislar y capturar señales para analizar su comportamiento en amplitud, frecuencia y tiempo.

Este nuevo analizador de espectro ofrece la capacidad de disparar y capturar señales en un 100 % si tienen una duración superior a 7,45 µs.

RSA3000E tiene RBW configurable hasta 10 Hz, un DANL (nivel de ruido promedio mostrado) hasta -161 dBm (típico) y un barrido de rango completo de 1 ms en su modo de analizador de espectro de propósito general.

Un filtro y detector EMI como 9KHz, 120kHz y Quasi-Peak como ejemplo son estándar.

Capacidad extendida: preamplificador, reloj de alta estabilidad, kit de medición avanzado, software de prueba de cumplimiento previo de EMI se puede agregar opcionalmente.

SERIES RSA3000E:

• 9 kHz to 3 or 4.5 GHz Frequency Range
• 10.1” Capacitive touchscreen display
• Displayed Average Noise Level as low as -161 dBm with opt. PreAmplifier
• Real-Time Analysis Bandwidth of 10 MHz standard (40 MHz option)
• Frequency-Mask-Trigger, IF-Power-Level-Trigger and external Trigger
• 7 Real-Time visualization modes
• 100 % POI as low as 7. 45 µs
• 10 Hz Minimum Resolution Bandwidth (RBW) (1 Hz option)
• 1 ms full span sweep speed
• EMI RBW and Detector standard (200 Hz, 9 kHz, 120 kHz, 1 MHz)
• Tracking Generator and VSWR measurements available

- Tecnología ultra real
- Frecuencia: hasta 3 GHz
- Nivel de ruido promedio mostrado (DANL): <-161 dBm (típico)
- Ruido de fase: <-102 dBc/Hz (típico)
- Incertidumbre de medida de nivel: <1,0 dB
- Generador de seguimiento de 3 GHz
- Mín. RBW 1 Hz
- Hasta 10 MHz de ancho de banda de análisis en tiempo real
- Múltiples modos de medición
- Varias funciones de medición avanzadas
- Aplicación de medición EMI (opción)
- Múltiples modos de disparo y máscaras de disparo
- Densidad, espectrograma y otros modos de visualización
- Opciones de software para PC
- Pantalla multitáctil capacitiva de 10,1''; apoyo a los gestos táctiles
- USB, LAN, HDMI y otras interfaces de comunicación y visualización

Cumplimiento previo de conducción/radiación con el software de prueba Emi incorporado:
El software de aplicación de cumplimiento previo de EMI incorporado del RSA3000E, combinado con filtros compatibles con CISPR, prueba previamente el producto en cuanto a conducción y radiación para identificar y mejorar su fuente de perturbación de conducción/radiación y acelerar el tiempo de comercialización.

Ancho de banda de resolución tan bajo como 1 Hz:
Resolver señales con frecuencias similares es fundamental para verificar muchos dispositivos y sistemas de RF. Con el RSA3000E, el ancho de banda de resolución RBW con un ancho de banda de escaneo de solo 1 Hz le permite ver más detalles de las señales adyacentes.

Señales tan bajas como -161 Dbm con preamplificador opcional:
Vea señales de menor potencia (armónicos, fuentes de interferencia) y facilite la resolución de problemas en modo barrido y en tiempo real.

Excelente métrica de ruido de fase:
Excelente rendimiento de barrido, ruido de fase tan bajo como -102dBc/Hz.
