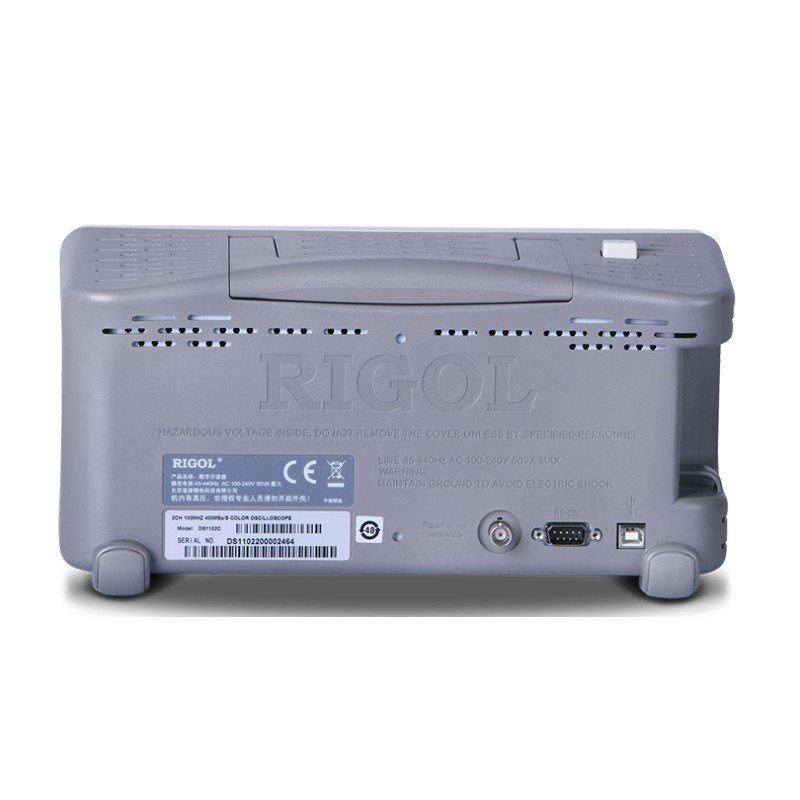

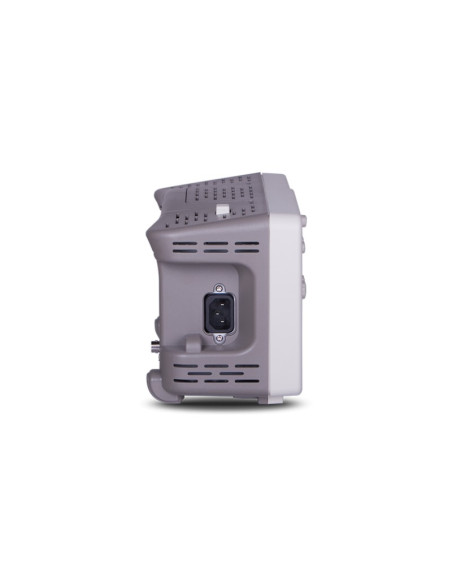

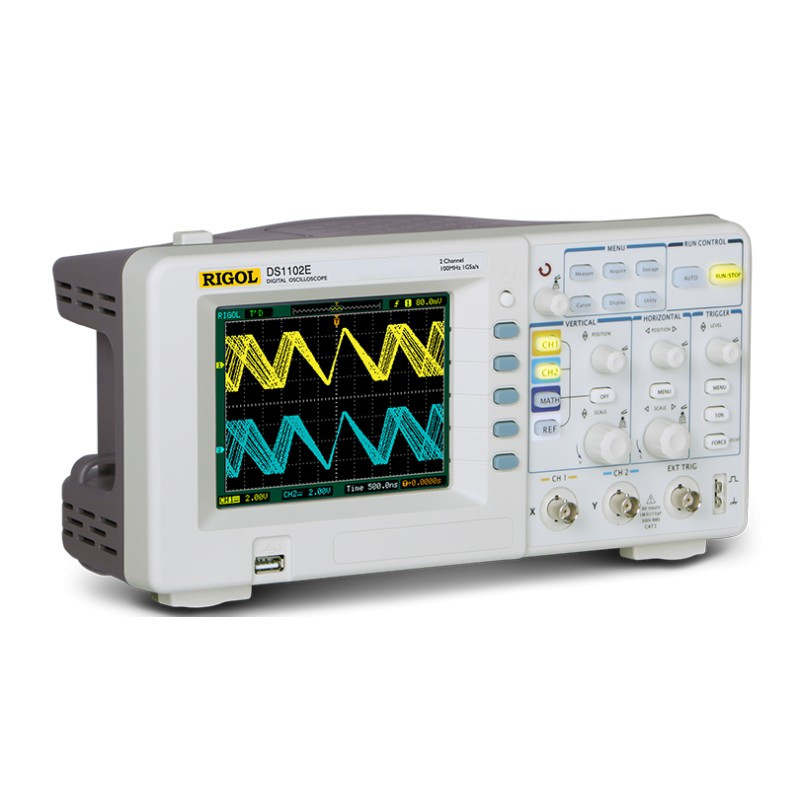

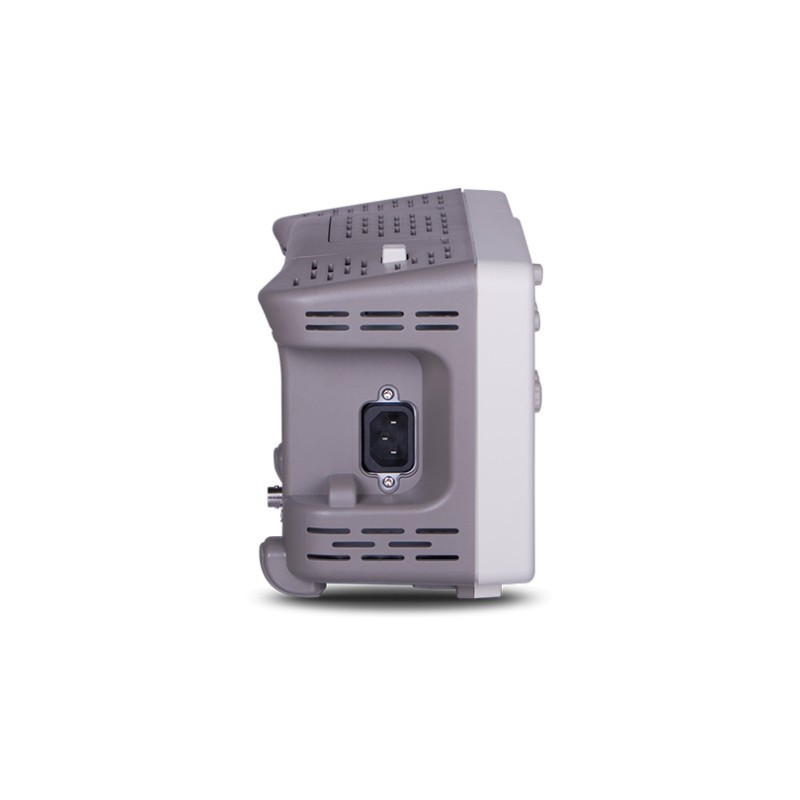

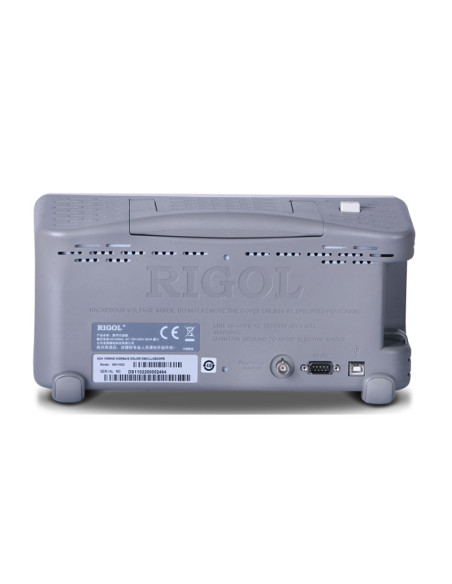

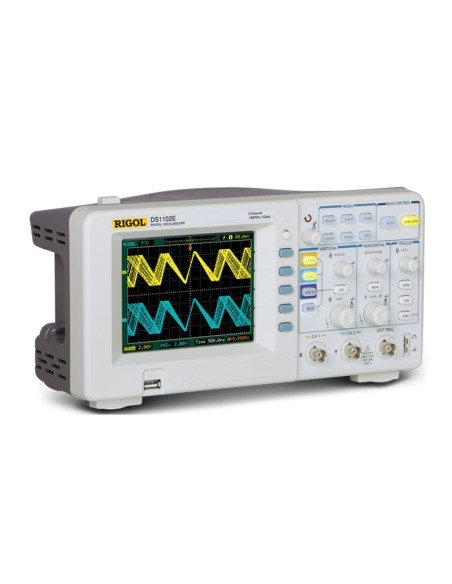

Osciloscopio Digital DS1102E

Referencia: DS1102E

Fabricante: RIGOL

Condición: Nuevo

El Osciloscopio digital DS1102E 100MHz, 2CH, 1GSa/s tiene excelentes indicadores técnicos y puede satisfacer las principales necesidades de pruebas básicas. El diseño del panel frontal es claro e intuitivo, totalmente en línea con los hábitos tradicionales de uso de instrumentos y es conveniente para que los usuarios lo utilicen..

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

General
ESPECIFICACIONES
SOFTWARE
Ficha técnica
Descargar

---- INSTRUMENTACIÓN DE MEDIDA ----	Osciloscopios

DS1102E MANUAL Descargar (3.85M)

Diseño fácil de usar
- El menú de ayuda incorporado permite obtener información
adquisición más conveniente
- Menú en varios idiomas
- Puede almacenar archivos en un dispositivo de almacenamiento USB o local
la memoria interna
- Se puede ajustar la intensidad de la forma de onda analógica
- Para mostrar una señal automáticamente por AUTO
- El menú emergente hace que sea fácil de leer y usar.

Función
- Función de escaneo retardado fino
- Función FFT incorporada, soporte digital práctico
filtros
- La función de detección de pasa / falla permite
resultados de las pruebas de salida
- Varias operaciones matemáticas para formas de onda
- Potente software de aplicación para PC UltraScope
- Interfaz de configuración estándar: USB
Dispositivo, host USB, RS-232 y soporte USB
dispositivo de almacenamiento e impresión PictBridge

Specifications

Bandwidth
DS1102E	DS1052E		DS1102D	DS1052D
100MHz	50MHZ		100MHz	50MHz
Acquisition
Sample Modes	Real-Time Sample		Equivalent Sample
Sample Rate	1GSa/s^[1], 500MSa/s		DS1102X	DS1052X
			25GSa/s	10GSa/s
Averages	The waveform will be displayed one time when all the channels finish N times sample. Wherein, N could be selectable from 2, 4, 8, 16, 32, 64, 128 and 256.
Inputs
Input Coupling	DC, AC, GND
Input Impedance	1MΩ±2%, the input capacity is 18pF±3pF
Probe Attenuation Factors	1X, 5X, 10X, 50X, 100X, 500X,1000X
Maximum Input Voltage	400V (DC＋AC Peak, 1MΩ input impedance)
	40V (DC+AC Peak) ^[2]
Time Delay between Channels (typical)	500ps
Horizontal
Sample Rate Range	Real-Time: 13.65Sa/s-1GSa/s Equivalent: 13.65Sa/s-25GSa/s
erpolation	Sin(x)/x
Memory Depth	Mode	Sample rate	ory Depth (normal)	Memory Depth (long memory)
	Single channel	1GSa/s	16kpts	N.A.
	Single channel	500MSa/s or lower	16kpts	1Mpts
	Dual channel	500MSa/s or lower	8kpts	N.A.
	Dual channel	250MSa/s or lower	8kpts	512kpts
Scanning Speed Range (Sec/div)	2ns/div~50s/div, DS1102X 5ns/div~50s/div, DS1052X 1-2-5 Sequence
Sample Rate and Delay Time Accuracy	±50ppm (any interval ≥1ms)
