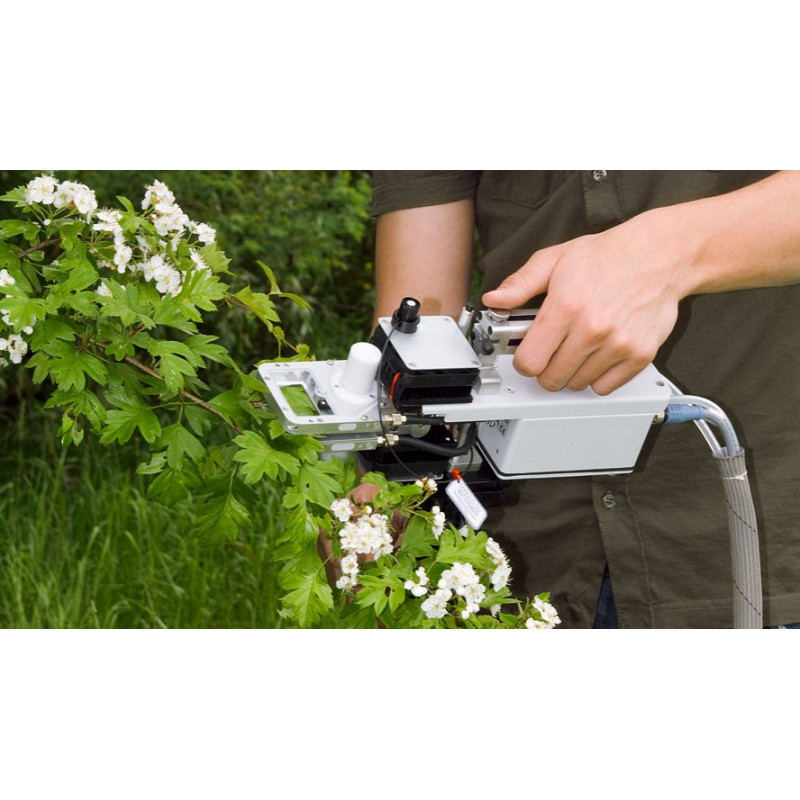

GFS-3000 Sistema Portátil de Análisis de Fotosintesis en plantas (Fluorescencia por intercambio de gases)

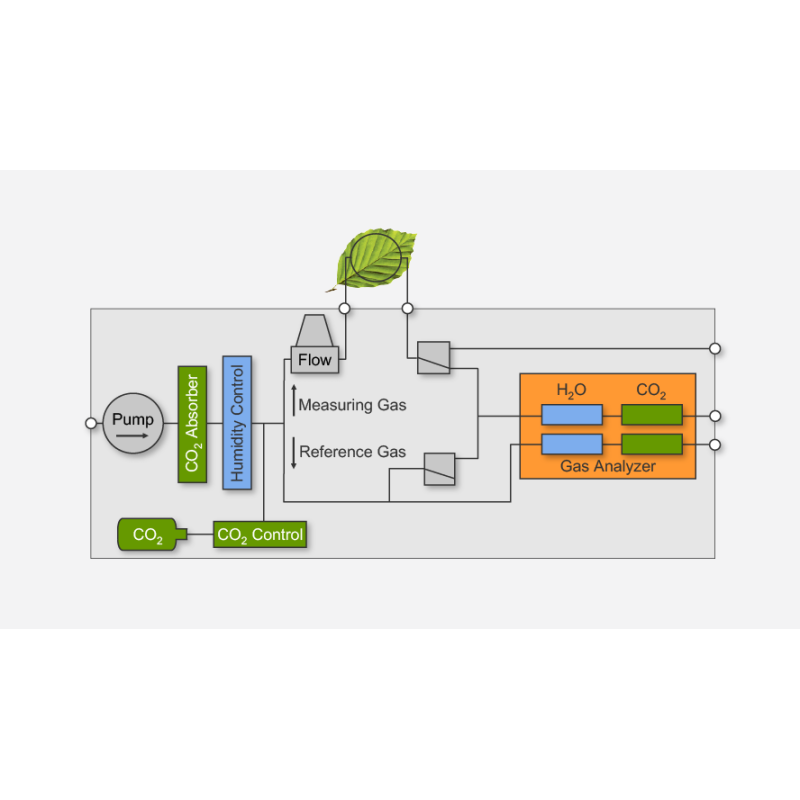

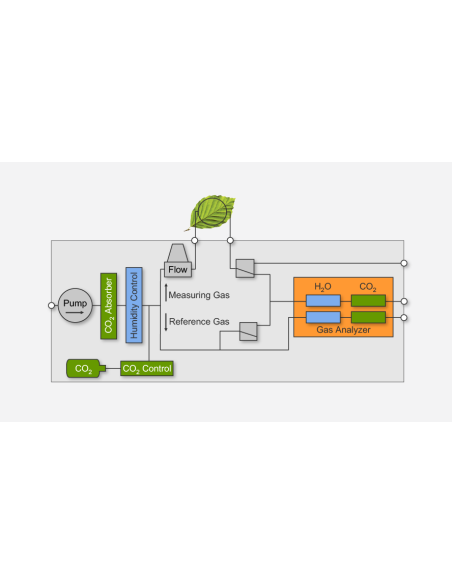

Las medidas de intercambio de gases se basan en el principio básico de que los cambios en las concentraciones de CO2 y H2O se determinan cuando el aire pasa a través de una cámara climatizada que contiene una muestra de planta.

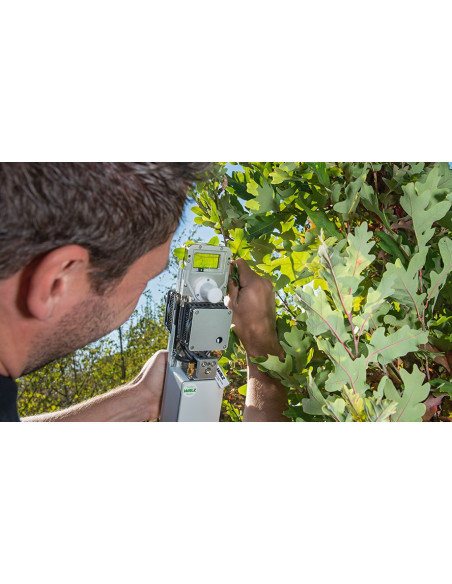

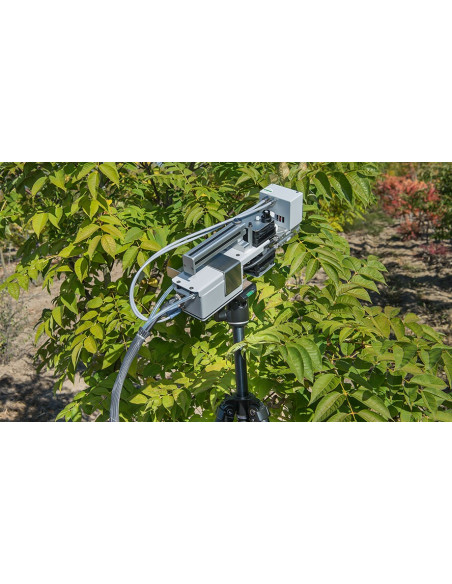

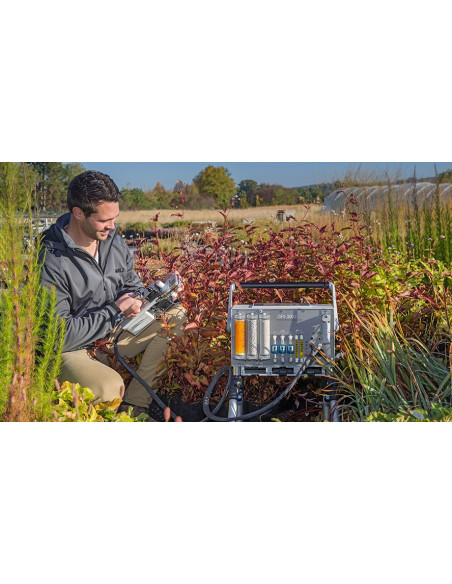

El GFS-3000 es adecuado para entornos de laboratorio controlados, así como para condiciones de campo exigentes.

El GFS-3000 se complementa perfectamente con otros sistemas Walz, dando acceso a numerosos aspectos de la investigación de la fotosíntesis.

El sistema portátil de intercambio de gases y fluorescencia GFS-3000 permite un amplio control del clima. Todos los parámetros ambientales relevantes para la fotosíntesis de la planta (CO2, H2O, temperatura, luz, ventilación y flujo) pueden controlarse automáticamente y en todo el rango fisiológico.

Los módulos de fluorescencia opcionales amplían aún más la capacidad del sistema. Los protocolos experimentales para curvas de luz automáticas o curvas de CO2 automáticas se pueden programar fácilmente.

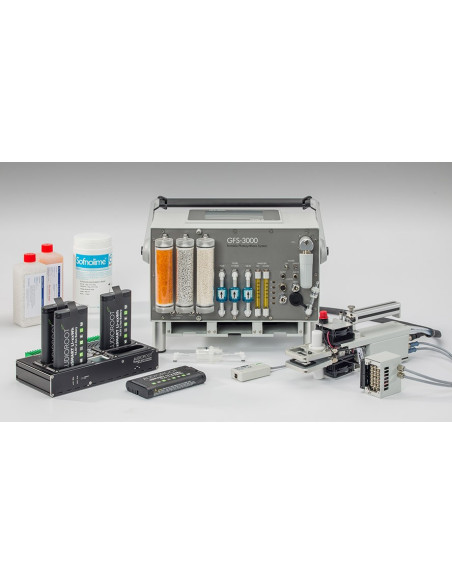

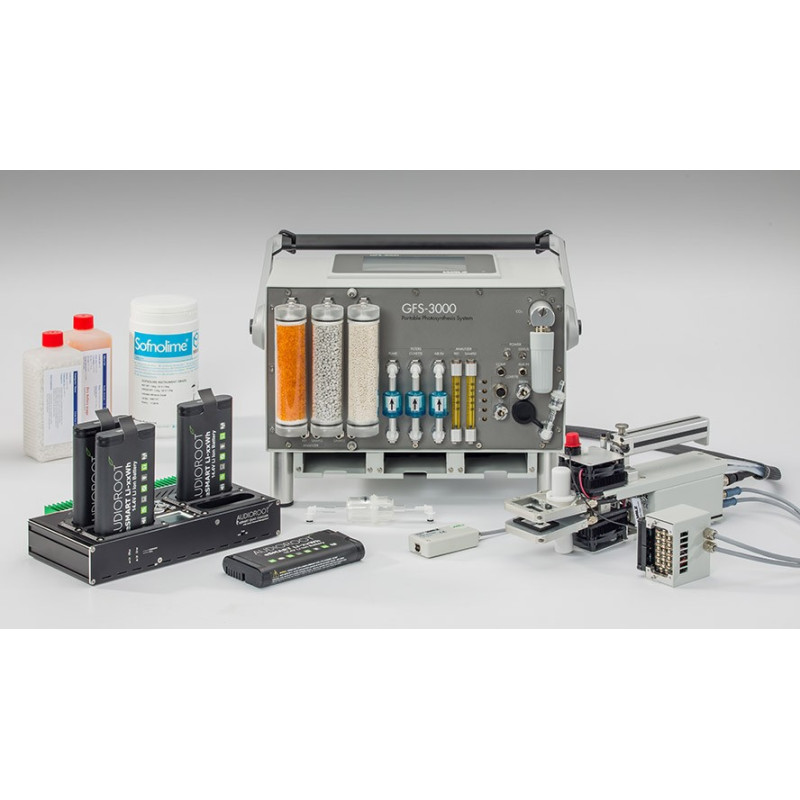

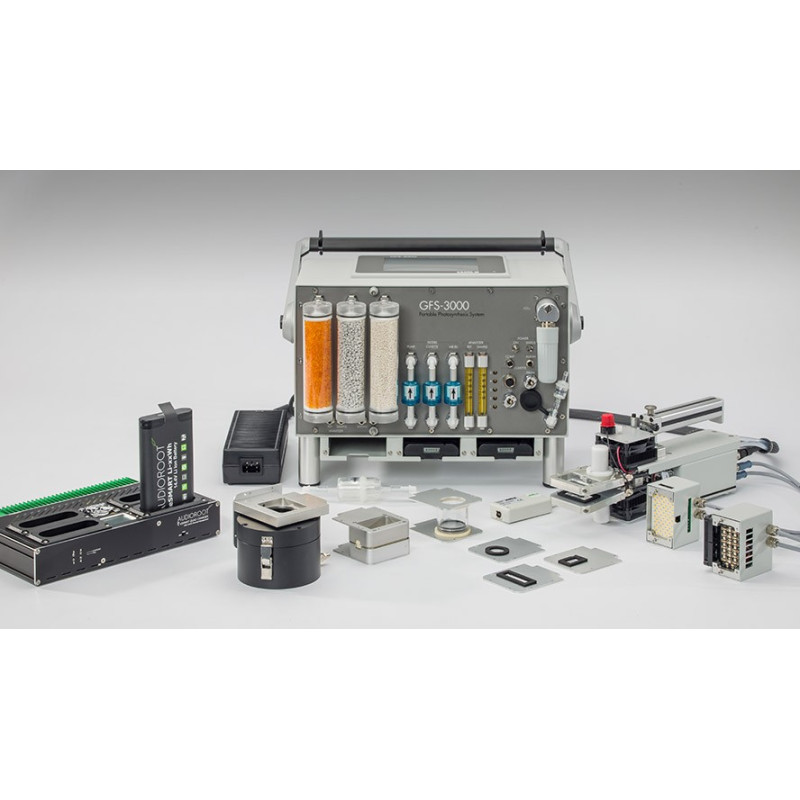

Componentes principales del sistema básico Paquete GFS-3000

• Unidad de control 3200 ‐ C que contiene el analizador de CO2 y H2O, así como todos los componentes necesarios para el control de CO2, H2O y flujo

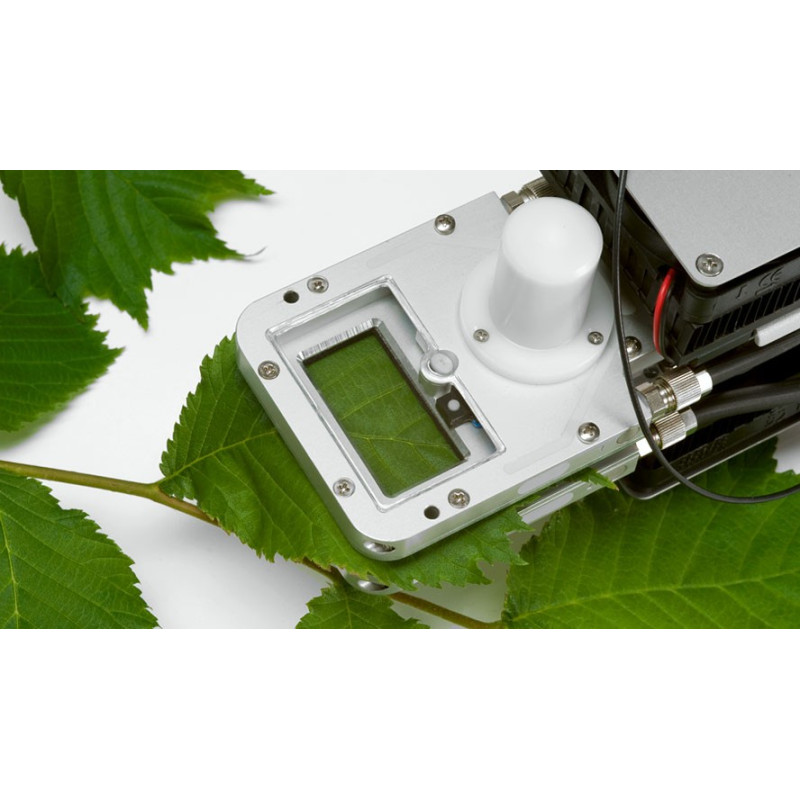

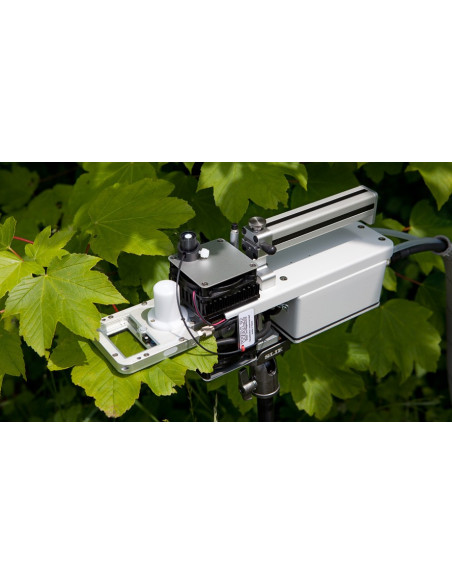

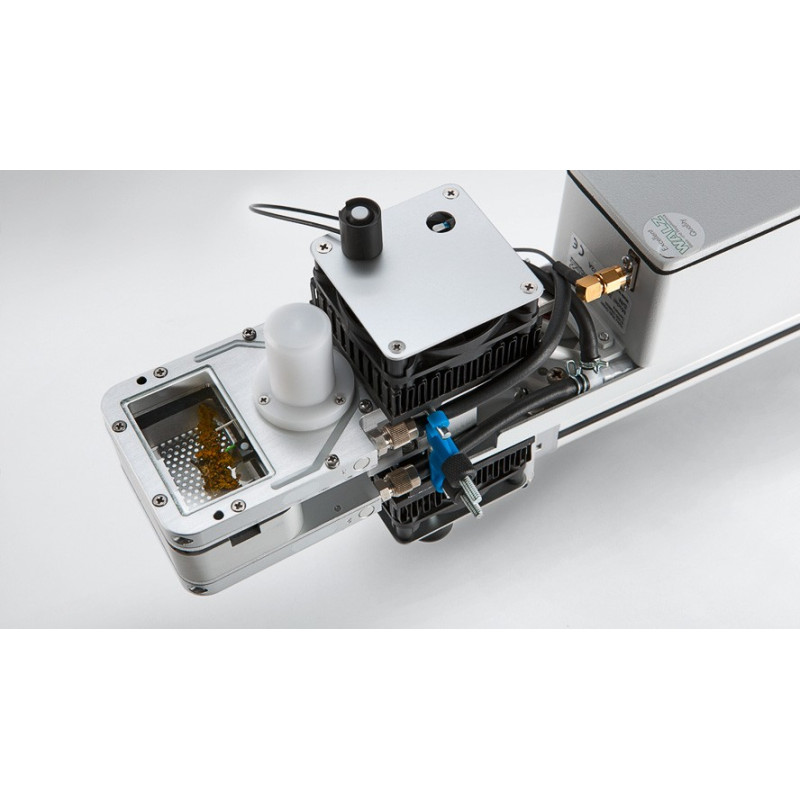

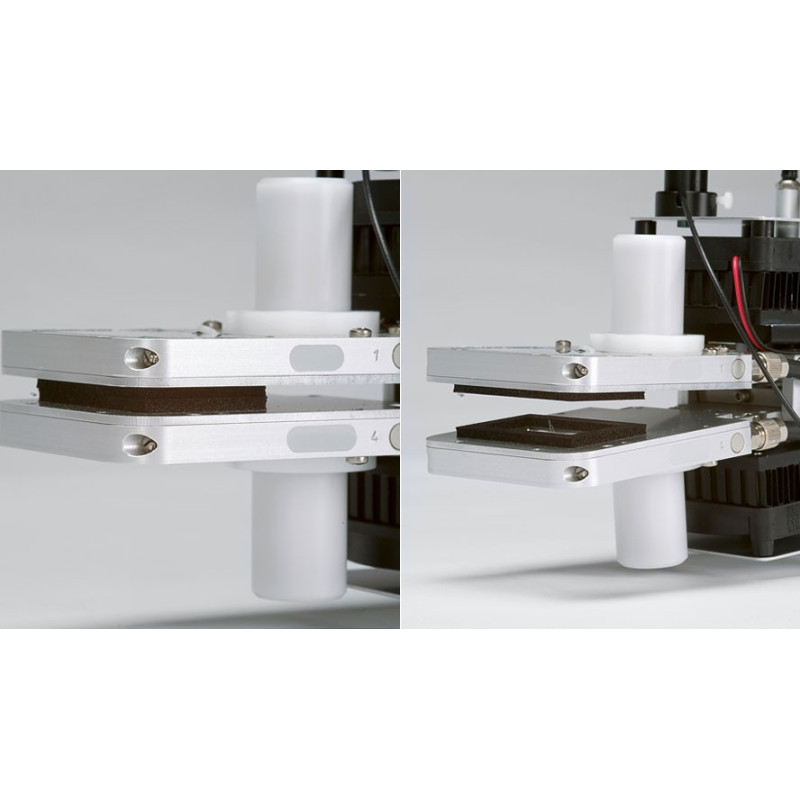

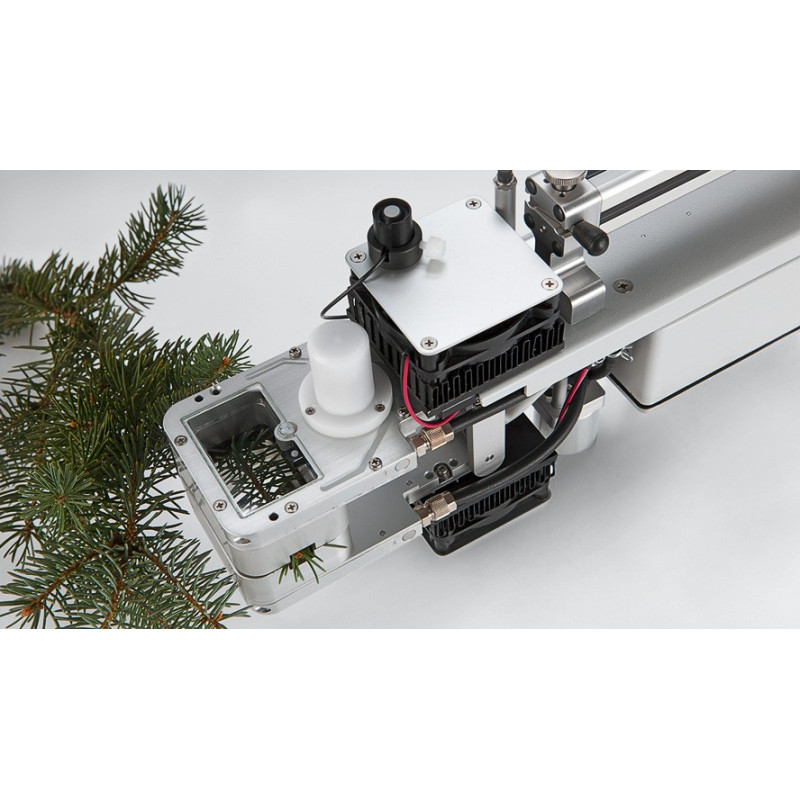

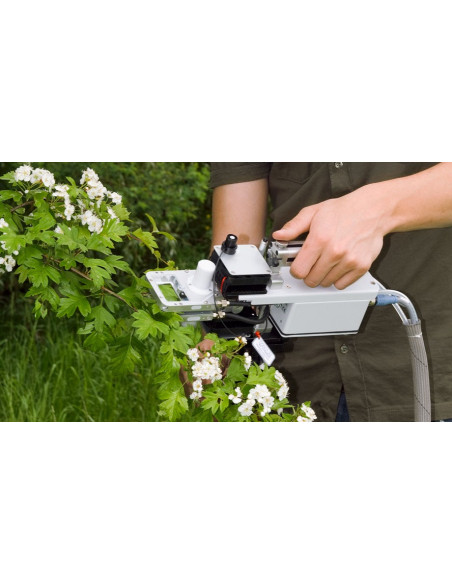

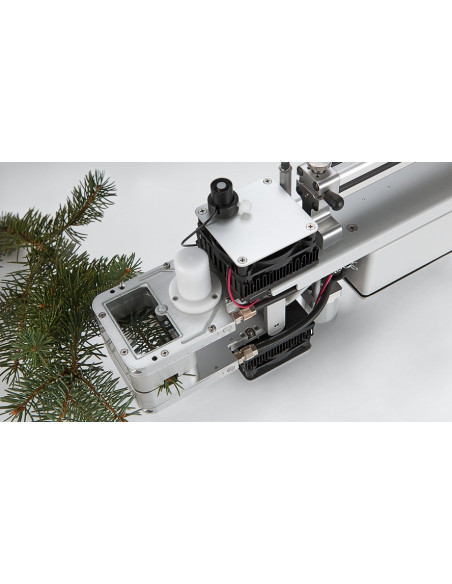

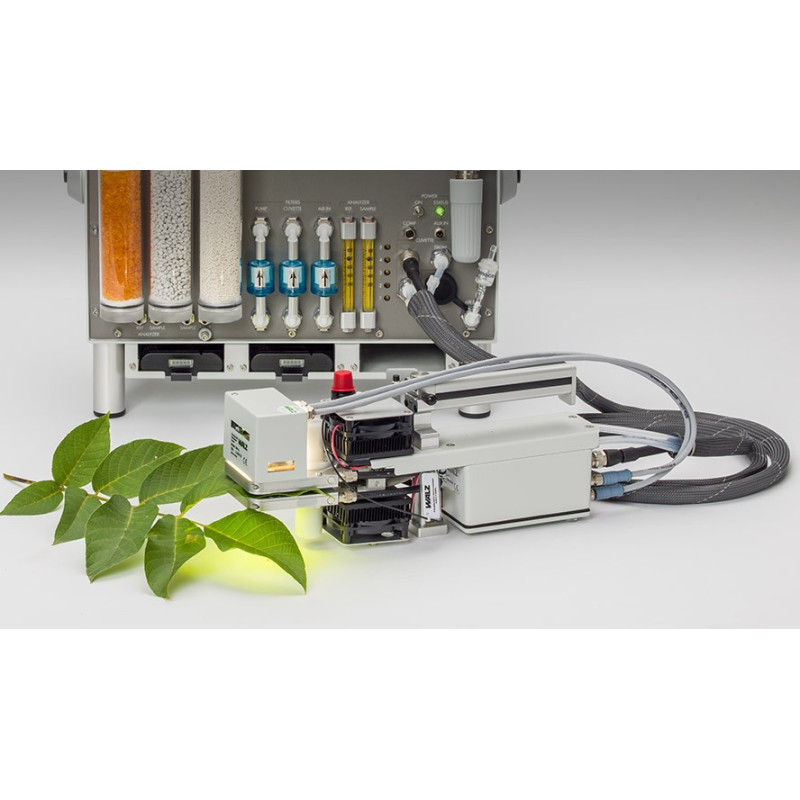

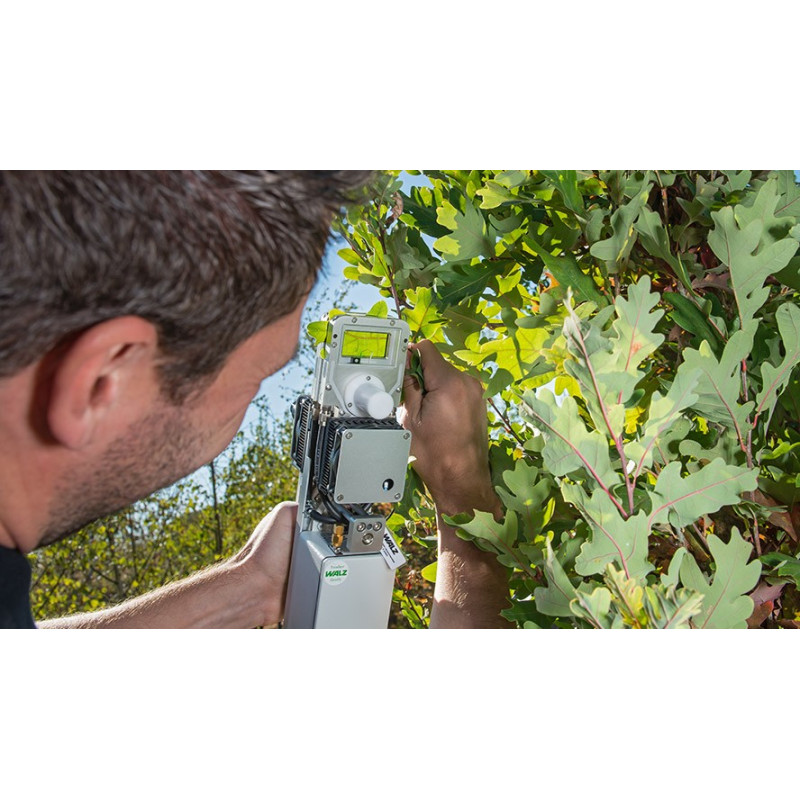

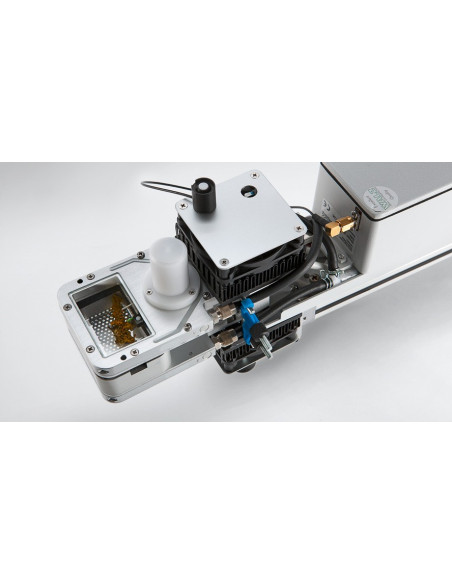

• Cabezal de medición estándar 3010 ‐ S con alta flexibilidad de aplicación que contiene el sistema de ventilación, control de temperatura y luz

• Fuente de luz LED 3041-L con una matriz de LED blanco cálido que proporciona una iluminación homogénea de hasta 10 cm2

• Fuente de alimentación de CA 3200 ‐ N para uso en laboratorio

• Cuatro baterías de iones de litio eSMART de 98 Wh para trabajo de campo. Cargador cuádruple eSMART de iones de litio para la recarga simultánea de hasta cuatro baterías eSMART.


Conjunto de sistema modificado GFS-3000FL

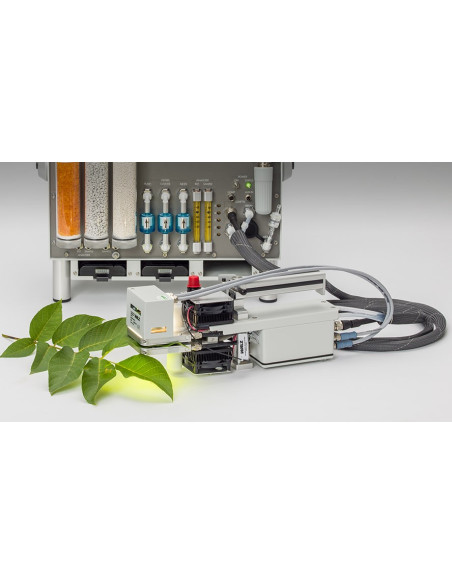

El paquete del sistema modificado GFS ‐ 3000FL contiene el LEDArray / PAM ‐ Fluorometer 3056 ‐ FL en lugar de la fuente de luz LED 3041 ‐ L. Todos los demás componentes siguen siendo los mismos que en el paquete básico del sistema GFS ‐ 3000. En términos de precio, GFS ‐ 3000FL ofrece una opción interesante para combinar el intercambio de gases y las mediciones de fluorescencia.

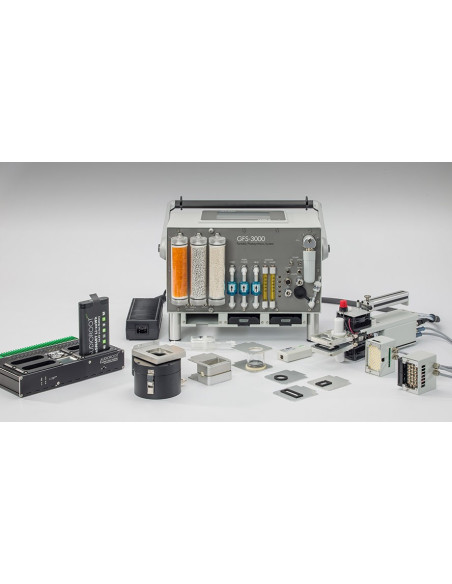

Componentes y accesorios opcionales
del GFS-3000

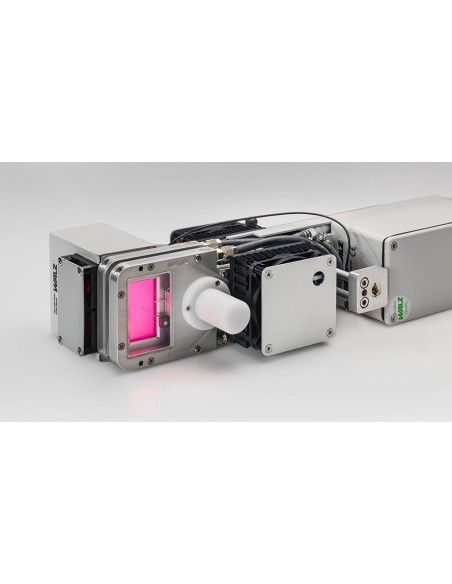

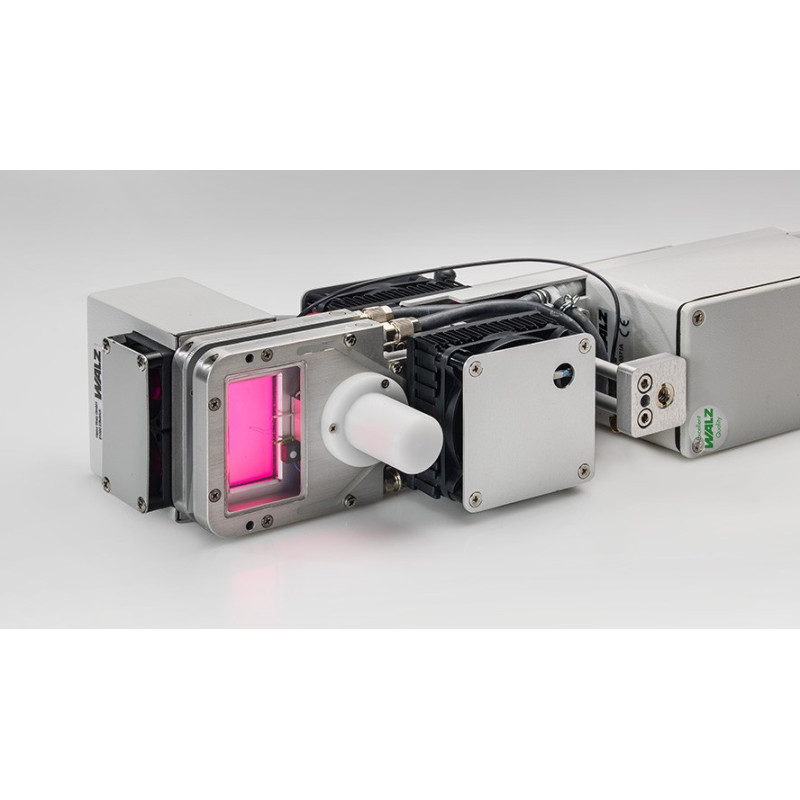

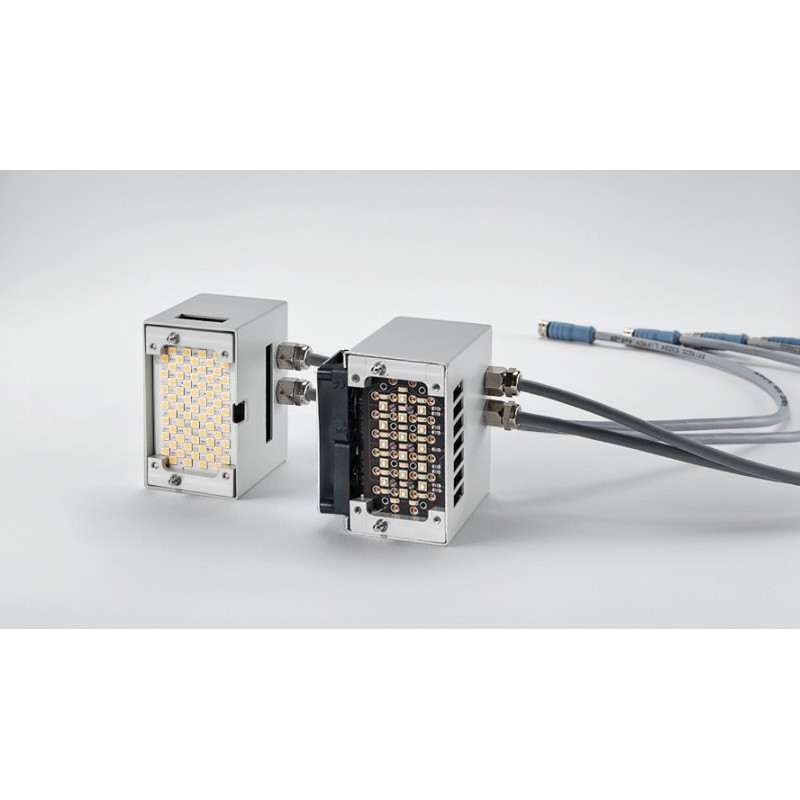

• LED-Array / PAM ‐ Fluorometer 3056 ‐ FL para la iluminación del área de la hoja y las mediciones de fluorescencia

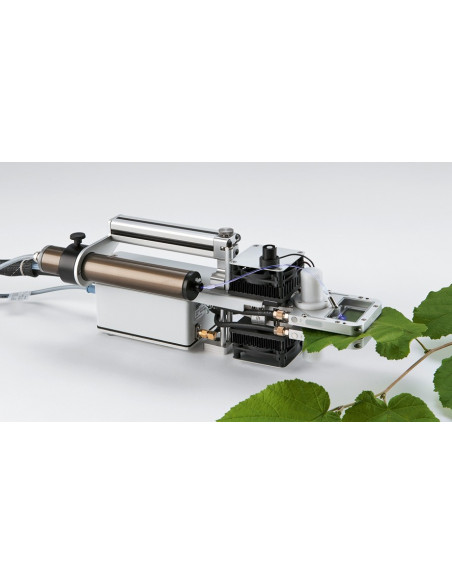

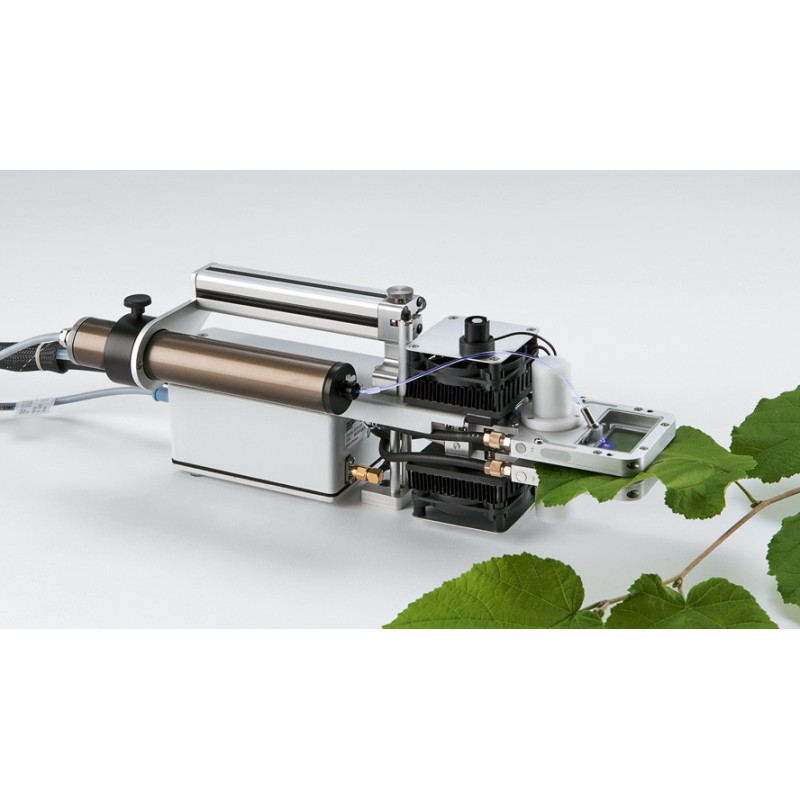

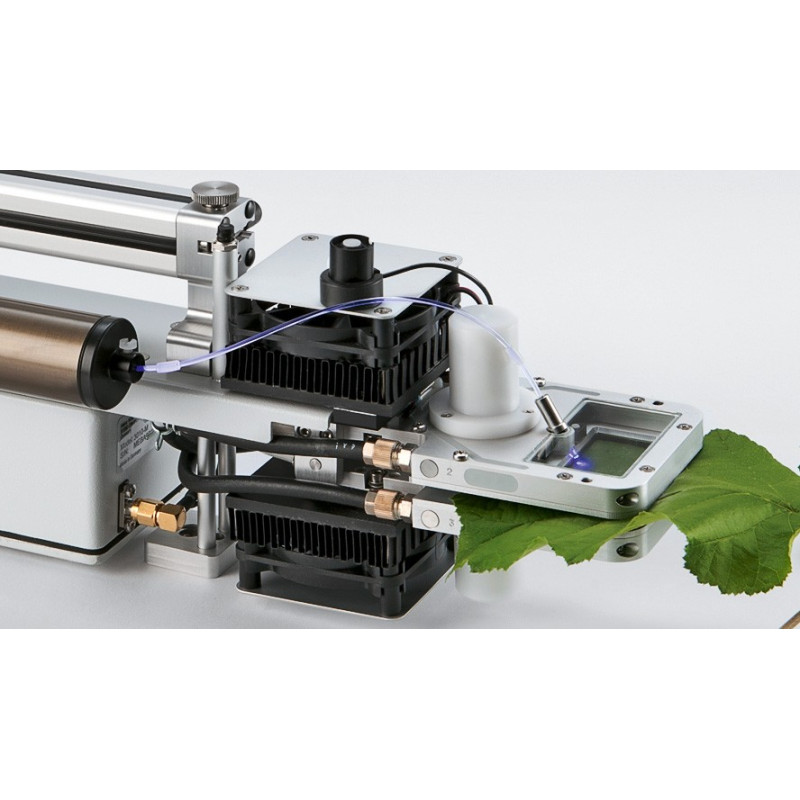

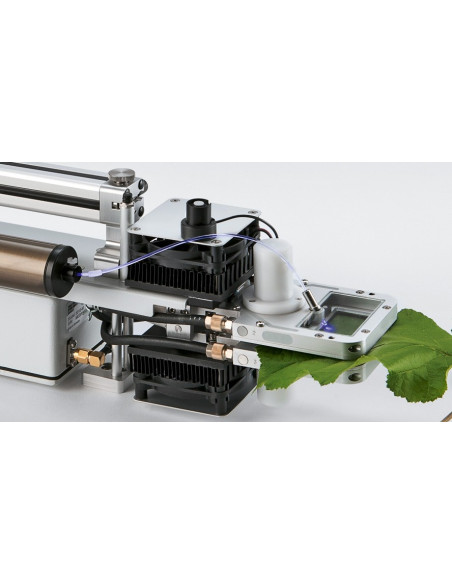

• Fibroóptico PAM ‐ Fluorometer 3050 ‐ F para analizar la fluorescencia en la luz solar

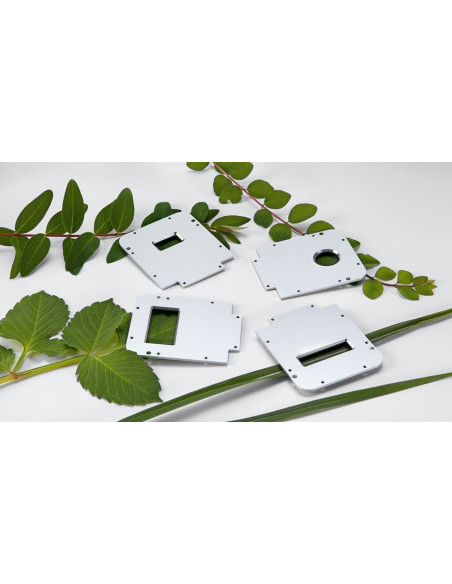

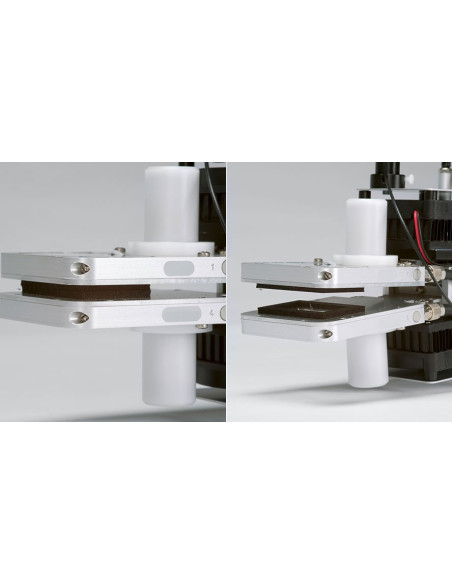

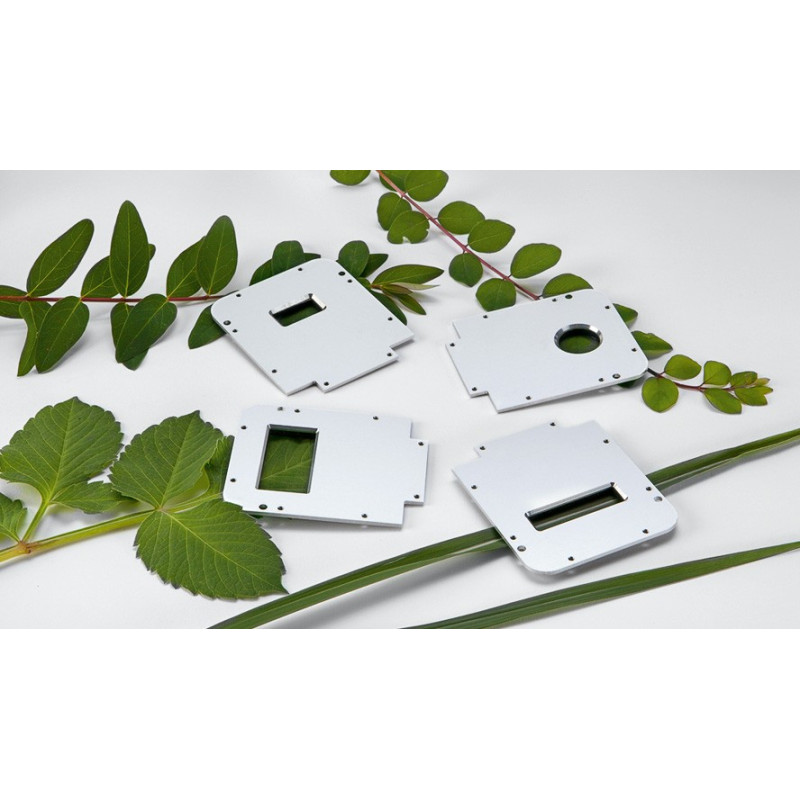

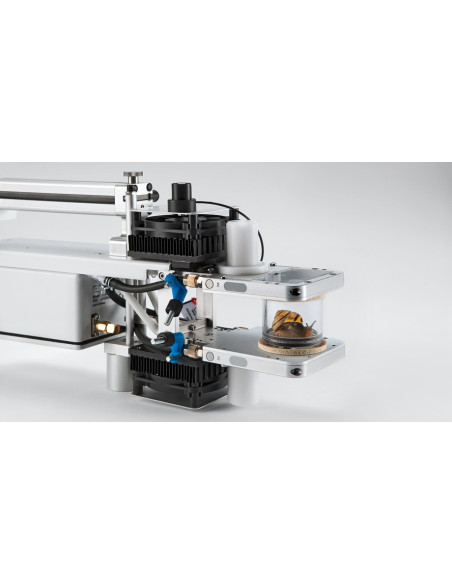

• Accesorios diversos como cubetas y placas adaptadoras que ofrecen opciones de aplicación específicas para el usuario.

• Accesorios para combinaciones de productos con otros sistemas Walz.

Además, el equipo completo se modificará a pedido del cliente.

Conjunto de sistema modificado GFS-3000FL

El paquete del sistema modificado GFS ‐ 3000FL contiene el PAM ‐ Fluorometer 3056 ‐ FL en lugar de la fuente de luz LED 3041‐L LEDArray. Todos los demás componentes siguen siendo los mismos que en el paquete básico del sistema GFS ‐ 3000. En términos de precio, GFS ‐ 3000FL ofrece una opción interesante para combinar el intercambio de gases y las mediciones de fluorescencia.

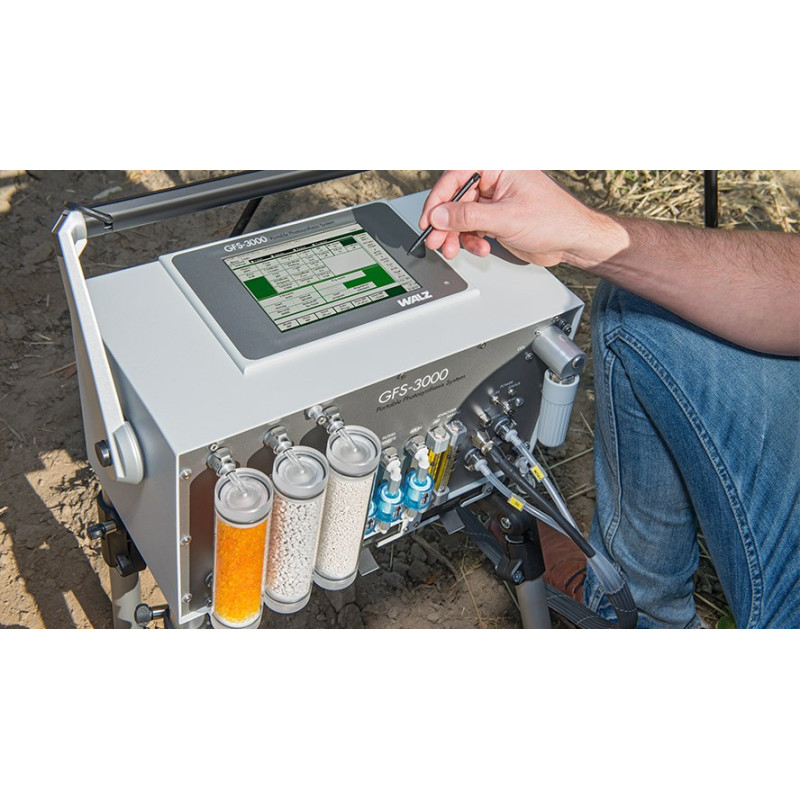

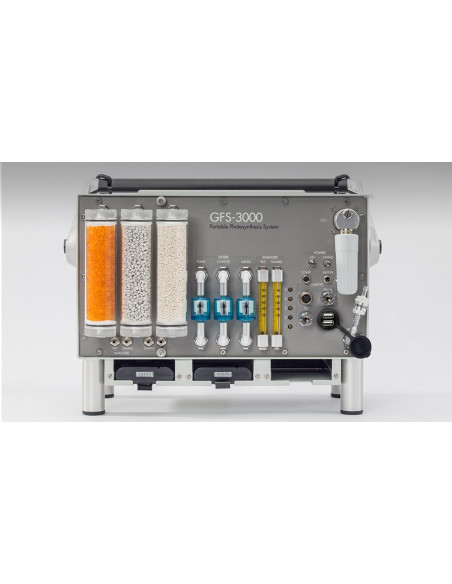

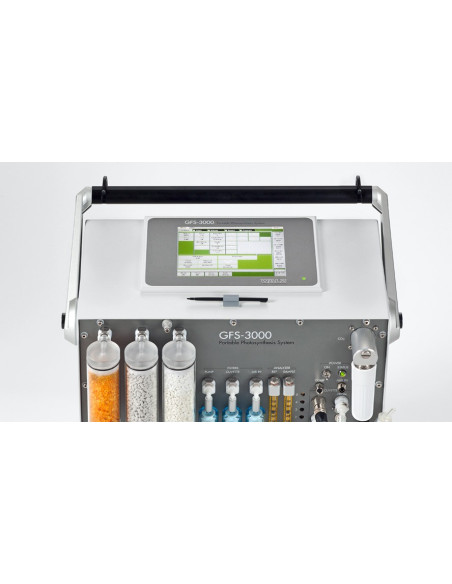

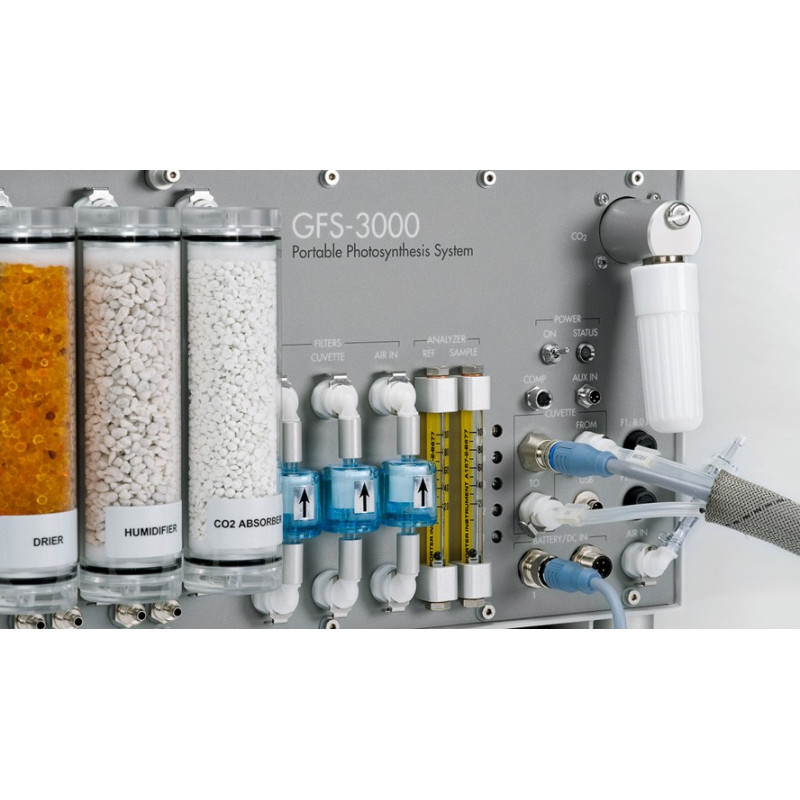

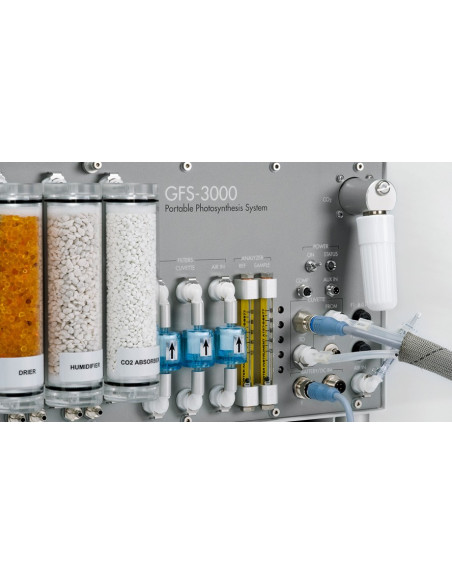

Unidad de control 3200-C

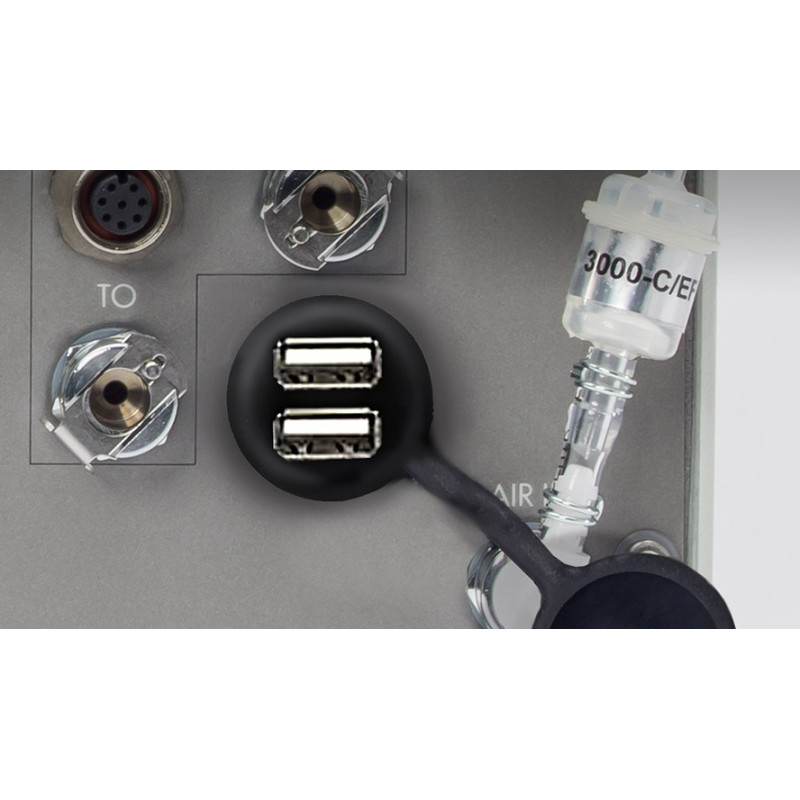

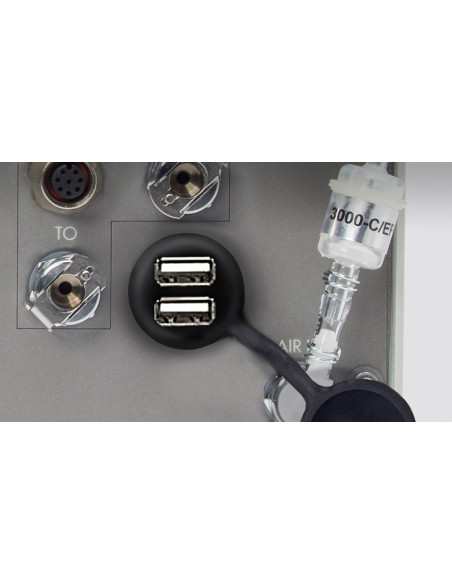

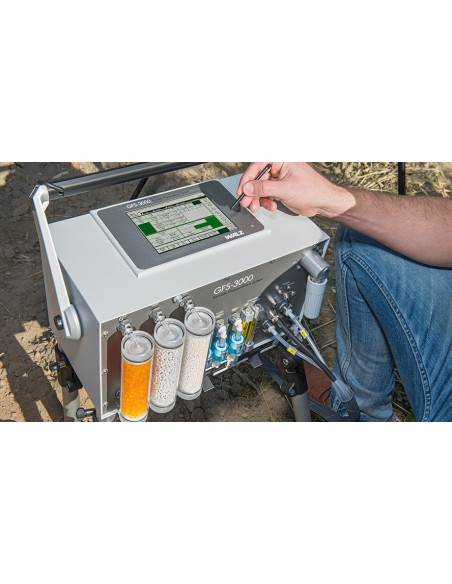

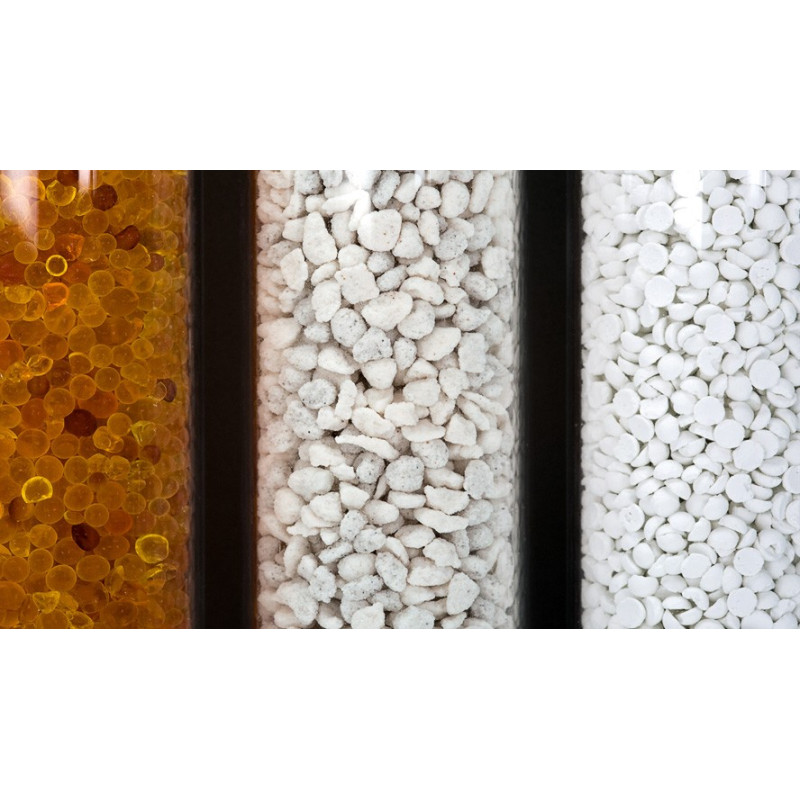

Diseño: carcasa de aluminio con un módulo de PC integrado, gran pantalla gráfica en color que se puede leer a la luz del sol con pantalla táctil, analizador de gases de CO2 / H2O de 4 canales, control de flujo, control de CO2 (suministrado a través de pequeños cartuchos o cilindros) y control de H2O (para secar y humedecer). Conectores neumáticos para entrada de aire, cabezal de medición y cuatro ventilaciones. Tomas para conexiones de cables: Cubeta: Cabezal de medición estándar 3010-S, Cubeta de intercambio de gas DUAL-PAM 3010-DUAL o Cámara de intercambio de gas 3010-GWK1; Aux en: dos auxiliares; 3 ranuras para baterías: baterías de iones de litio eSMART (cada una de 14,4 V / 6,8 Ah), unidad de fuente de alimentación principal 3200-Nor 3200 / BC adaptador para batería de 12 V o 24 V; Comp (RS 485): componente adicional o 3010 / I-Box para control externo de PC; 2 tomas USB (USB 2.0) a la PC interna: dispositivo de almacenamiento USB, otro dispositivo USB o cable de módem nulo USB (USB-NMC) para el control por una PC externa a través de una PC interna; Batería DC / in: dos baterías LiFePO4 3035-A, unidad de fuente de alimentación de CA 3020-N o DC externo (12-24 V)

Analizador de gases de CO2 / H2O

Diseño: analizador de gas NDIR absoluto CO2 / H2O de 4 canales, cubetas separadas para CO2 y H2O

Medición de CO2: mediciones simultáneas absolutas y diferenciales, rango absoluto: 0 a 5000 ppm, longitud de cubeta 20 cm, volumen de cubeta de una celda 6 cm3, detector lleno de gas

Medición de H2O: mediciones absolutas y diferenciales simultáneas, rango absoluto: 0 a 75000 ppm, longitud de cubeta 20 cm, volumen de cubeta de una celda 6 cm3, detector piroeléctrico (estado sólido)

Max. ruido en modo absoluto: <0.2 ppm CO2 y <30 ppm H2O

Resolución: 0.01 ppm de CO2, 1 ppm de H2O

Linealización:
CO2 absoluto: Máx. error entre 0 y 600 ppm: 12 ppm, entre 600 y 3000 ppm: 2% del valor medido
Desviación del diferencial CO2 cero con CO2 cambiante: típ. menos de 0.5 ppm
H2O absoluto: Máx. error entre 0 y 15000 ppm: 330 ppm, por encima de 15000 ppm: 2% del valor medido
Desviación del diferencial H2O cero con H2O cambiante: Típ. menos de 150 ppm

Corrección: la señal se corrige por temperatura, presión y efecto H2O en la señal de CO2

Medición de presión de aire barométrica: rango de 60 a 110 kPa, precisión ± 0.1%

IMAGING-PAM MINI-Head connected with snap-on mount (Adapter IMAG-MIN/GFS) to the Standard Measuring Head 3010-S

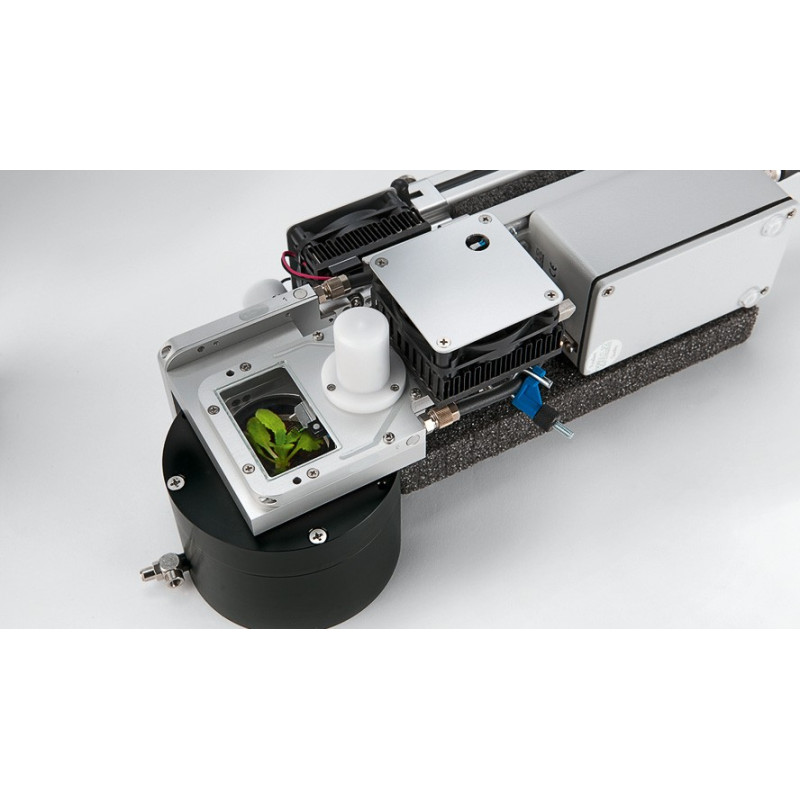

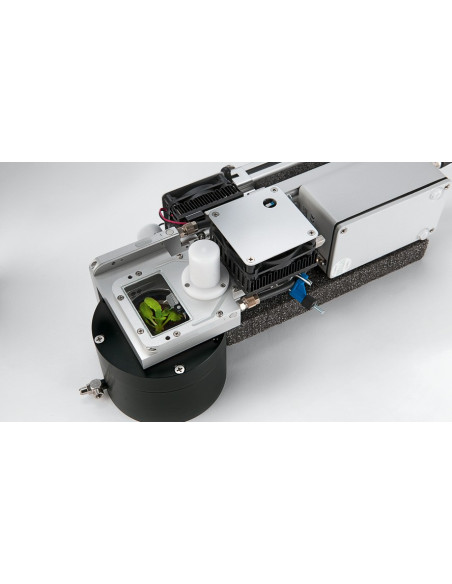

MAGING-PAM MINI-Head connected to the Standard Measuring Head 3010-S modified with the Arabidopsis Chamber 3010-A

IMAGING-PAM MAXI-Head LED-Array

IMAGING-PAM MAXI-Head combined with Gas-Exchange Chamber 3010-GWK1

Software GFS-Win and ImagingWin running in synchrony exchanging data. Image names are stored in the gas exchange file.

Software GFS-Win and ImagingWin running in synchrony exchanging data between each other. Image names are stored in the gas exchange file.
