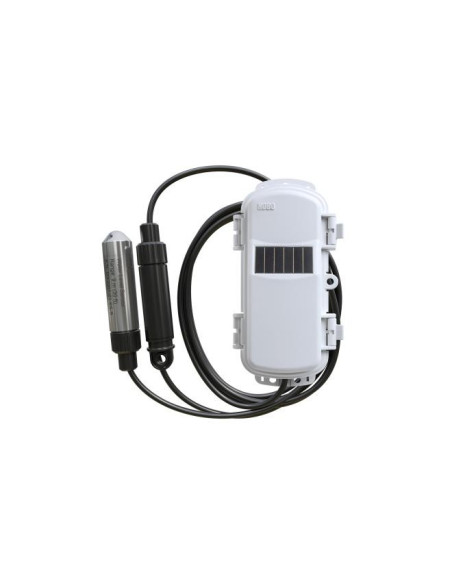

Interface de Sensor de Nível de Água HOBOnet

Reference: HOBOnet - RXW-WL-900

Manufacturer: Onset

Condition: New

Uma interface de sensor sem fio que funciona com o sistema HOBOnet para monitoramento remoto do nível de água.

INFORMAÇÃO IMPORTANTE Um sistema completo requer pelo menos um sensor de nível de água HOBOnet, um cabo de leitura direta e uma estação de monitoramento remoto HOBO RX3000 e um gerente sem fio HOBOnet (ou uma estação HOBO MicroRX com um gerente sem fio HOBOnet integrado). Repetidores sem fio HOBOnet (RXW-RPTR-xxx ou RXW-RPTR-B-xxx) podem ser adicionados para estender o alcance.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇÕES
Download

RXW User Guide Download (2M)

RXW Quick Start Guide Download (708.56k)

A interface do sensor de nível de água HOBOnet possui um sensor sem fio pré-configurado e fácil de implantar que comunica dados precisos e confiáveis do nível de água diretamente para uma estação HOBO RX3000 ou HOBO MicroRX, o componente central do sistema de monitoramento remoto HOBOnet.

HOBOnet é uma rede de sensores sem fio rentável, escalável e fácil de usar que permite simplificar a recuperação de dados monitorando facilmente vários poços com um único dispositivo celular. Os dados são acessados de qualquer lugar e a qualquer momento através do painel personalizável no HOBOlink, a inovadora plataforma de software em nuvem da Onset, eliminando a necessidade de visitas frequentes ao local que consomem tempo e são caras. O HOBOlink também envia notificações automáticas em tempo real por texto/e-mail para alertá-lo sobre quaisquer alarmes de sensor ou sistema, fornecendo os insights necessários para tomar decisões informadas, reagir rapidamente para se antecipar aos problemas e garantir a conformidade.

Outros benefícios chave:

Processo de configuração fácil de usar
Um sensor de nível de água comprovado para leituras precisas e confiáveis
Baterias recarregáveis e painel solar integrado eliminam o tempo de inatividade
Insights em tempo real através de painéis personalizados no HOBOlink, eliminando atrasos
Sem perda de dados devido a erros do usuário, com leituras de pressão compensadas por temperatura para informações precisas e confiáveis
Painéis em nuvem HOBOlink para análise aprofundada de dados e tomada de decisões mais inteligentes
Cabo reforçado com Kevlar com mecanismo integrado de alívio de tensão

Características

Características do Sensor

Design não ventilado reduz a manutenção
Sensor cerâmico durável pode suportar congelamento
Certificado de calibração rastreável pelo NIST de 3 pontos

Características Sem Fio

Tecnologia de malha sem fio sub-GHz autorreparável para cobertura expansiva
Alcance sem fio de 450 a 600 metros (1.500 a 2.000 pés) e até cinco saltos
Até 50 sensores sem fio ou 336 canais de dados por uma estação HOBO RX
Um único botão para se juntar à rede sem fio HOBOnet
Memória integrada para garantir que não haja perda de dados
Alimentado por baterias AA recarregáveis e painel solar integrado

Especificações

Especificação	Detalhes
Temperatura de Funcionamento do Mote	-25° a 60°C (-13° a 140°F) com baterias recarregáveis -40° a 70°C (-40° a 158°F) com baterias de lítio
Potência do Rádio	12.6 mW (+11 dBm) não ajustável
Alcance de Transmissão	Conexão confiável a 457.2 m (1,500 pés) em linha de vista a 1.8 m (6 pés) de altura Conexão confiável a 609.6 m (2,000 pés) em linha de vista a 3 m (10 pés) de altura
Padrão de Dados Sem Fio	IEEE 802.15.4
Frequências de Operação do Rádio	RXW-WL-900: 904–924 MHz RXW-WL-868: 866.5 MHz RXW-WL-921: 921 MHz RXW-WL-922: 916–924 MHz
Modulação Empregada	OQPSK (Deslocamento de Fase em Quadratura Offset)
Taxa de Dados	Até 250 kbps, não ajustável
Ciclo de Trabalho	<1%
Número Máximo de Motes	Até 50 sensores sem fio ou 336 canais de dados por uma estação HOBO RX
Taxa de Registro	1 minuto a 18 horas
Número de Canais de Dados	4 (Nível de Água, Pressão Diferencial, Temperatura da Água, Pressão Barométrica)
Tipo de Bateria / Fonte de Alimentação	Duas baterias AA 1.2V recarregáveis NiMH, alimentadas por painel solar integrado ou duas baterias de lítio AA 1.5 V não recarregáveis para condições de funcionamento de -40 a 70°C (-40 a 158°F)
Vida Útil da Bateria	Com baterias NiMH: Tipicamente de 3 a 5 anos quando operado na faixa de temperatura de -20° a 40°C (-4°F a 104°F) e posicionado em direção ao sol, a operação fora dessa faixa reduzirá a vida útil da bateria. Com baterias de lítio não recarregáveis: 1 ano, uso típico
Memória	16 MB
Dimensões	Diâmetro do Conector da Interface: 25.4 mm (1 polegada) Comprimento do cabo: 1.83 m (6 pés) Mote: 16.2 x 8.59 x 4.14 cm (6.38 x 3.38 x 1.63 polegadas)
Peso	229 g (8.08 oz)
Materiais	Sensor: Carcaça de policarbonato que envolve placa de circuito selada com epóxi Cabo: Poliuretano Mote: PCPBT, vedação de borracha de silicone
Classificação Ambiental	Mote: IP67, NEMA 6

Sensor de Nível de Água

Veja a referência abaixo

* Precisão do Nível de Água: Com medição precisa de referência do nível de água, densidade conhecida da água e um ambiente de temperatura estável. A precisão do nível de água do sistema é a soma da precisão do nível de água barométrico mais a precisão do nível de água da extremidade do sensor selecionado.

** Precisão de Pressão Bruta: A precisão do sensor de pressão absoluta inclui todos os erros induzidos por deriva do sensor, temperatura e histerese.

*** Mudanças na Temperatura: Permita 20 minutos em água para atingir a compensação total de temperatura do sensor de pressão. Pode haver até 0,5% de erro adicional devido a mudanças rápidas de temperatura. A precisão da medição também depende do tempo de resposta da temperatura.

Medições de Pressão (Absoluta) e Nível de Água	MX2001-01-SS-S e MX2001-01-Ti-S
Faixa de Operação	0 a 207 kPa (0 a 30 psia); aproximadamente 0 a 9 m (0 a 30 pés) de profundidade de água ao nível do mar, ou 0 a 12 m (0 a 40 pés) de água a 3.000 m (10.000 pés) de altitude
Faixa Calibrada de Fábrica	69 a 207 kPa (10 a 30 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	310 kPa (45 psia) ou 18 m (60 pés) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.05% FS, 0.5 cm (0.015 pés) de água Erro máximo: ±0.1% FS, 1.0 cm (0.03 pés) de água
Precisão de Pressão Bruta**	±0.3% FS, 0.62 kPa (0.09 psi) de erro máximo
Resolução	<0.02 kPa (0.003 psi), 0.21 cm (0.007 pés) de água
Tempo de Resposta da Pressão (90%)***	<1 segundo em temperatura estável

Medições de Pressão (Absoluta) e Nível de Água	MX2001-02-SS-S
Faixa de Operação	0 a 400 kPa (0 a 58 psia); aproximadamente 0 a 30.6 m (0 a 100 pés) de profundidade de água ao nível do mar, ou 0 a 33.6 m (0 a 111 pés) de água a 3.000 m (10.000 pés) de altitude
Faixa Calibrada de Fábrica	69 a 400 kPa (10 a 58 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	500 kPa (72.5 psia) ou 40.8 m (134 pés) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.05% FS, 1.5 cm (0.05 pés) de água Erro máximo: ±0.1% FS, 3.0 cm (0.1 pés) de água
Precisão de Pressão Bruta**	±0.3% FS, 1.20 kPa (0.17 psi) de erro máximo
Resolução	<0.04 kPa (0.006 psi), 0.41 cm (0.013 pés) de água
Tempo de Resposta da Pressão (90%)***	<1 segundo em temperatura estável

Medições de Pressão (Absoluta) e Nível de Água	MX2001-03-SS-S
Faixa de Operação	0 a 850 kPa (0 a 123.3 psia); aproximadamente 0 a 76.5 m (0 a 251 pés) de profundidade de água ao nível do mar, ou 0 a 79.5 m (0 a 262 pés) de água a 3.000 m (10.000 pés) de altitude
Faixa Calibrada de Fábrica	69 a 850 kPa (10 a 123.3 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	1,200 kPa (174 psia) ou 112 m (368 pés) de profundidade
Precisão do Nível de Água*	±0.05% FS, 3.8 cm (0.125 pés) de água Erro máximo: ±0.1% FS, 7.6 cm (0.25 pés) de água
Precisão de Pressão Bruta**	±0.3% FS, 2.55 kPa (0.37 psi) de erro máximo
Resolução	<0.085 kPa (0.012 psi), 0.87 cm (0.028 pés) de água
Tempo de Resposta da Pressão (90%)***	<1 segundo em temperatura estável

Medições de Pressão (Absoluta) e Nível de Água	MX2001-04-SS-S e MX2001-04-Ti-S
Faixa de Operação	0 a 145 kPa (0 a 21 psia); aproximadamente 0 a 4 m (0 a 13 pés) de profundidade de água ao nível do mar, ou 0 a 7 m (0 a 23 pés) de água a 3.000 m (10.000 pés) de altitude
Faixa Calibrada de Fábrica	69 a 145 kPa (10 a 21 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	310 kPa (45 psia) ou 18 m (60 pés) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.075% FS, 0.3 cm (0.01 pés) de água Erro máximo: ±0.15% FS, 0.6 cm (0.02 pés) de água
Precisão de Pressão Bruta**	±0.3% FS, 0.43 kPa (0.063 psi) de erro máximo
Resolução	<0.014 kPa (0.002 psi), 0.14 cm (0.005 pés) de água
Tempo de Resposta da Pressão (90%)***	<1 segundo em temperatura estável

Pressão Barométrica (RXW-WL-xxx)

Faixa de Operação	66 a 107 kPa (9.57 a 15.52 psia)
Faixa Calibrada de Temperatura	-20 a 50°C (-4 a 122°F)
Precisão	±0.2 kPa (±0.029 psi) em toda a faixa de temperatura a pressão fixa; erro máximo ±0.5% FS
Precisão do Nível de Água*	Erro típico: ±0.075% FS, 0.3 cm (0.01 pés) de água Erro máximo: ±0.15% FS, 0.6 cm (0.02 pés) de água
Resolução	<0.01 kPa (0.0015 psi)
Tempo de Resposta	<1 segundo em temperatura estável
Estabilidade (Deriva)	<0.01 kPa (0.0015 psi) por ano

Medições de Temperatura (Todos os modelos de sensor MX2001-0x-SS-S e MX2001-0x-Ti-S)

Faixa de Operação	-20° a 50°C (-4° a 122°F)
Precisão	±0.44°C de 0° a 50°C (±0.79°F de 32° a 122°F)
Resolução	0.1°C a 25°C (0.18°F a 77°F)
Tempo de Resposta (90%)	5 minutos em água (típico)
Estabilidade (Deriva)	0.1°C (0.18°F) por ano
