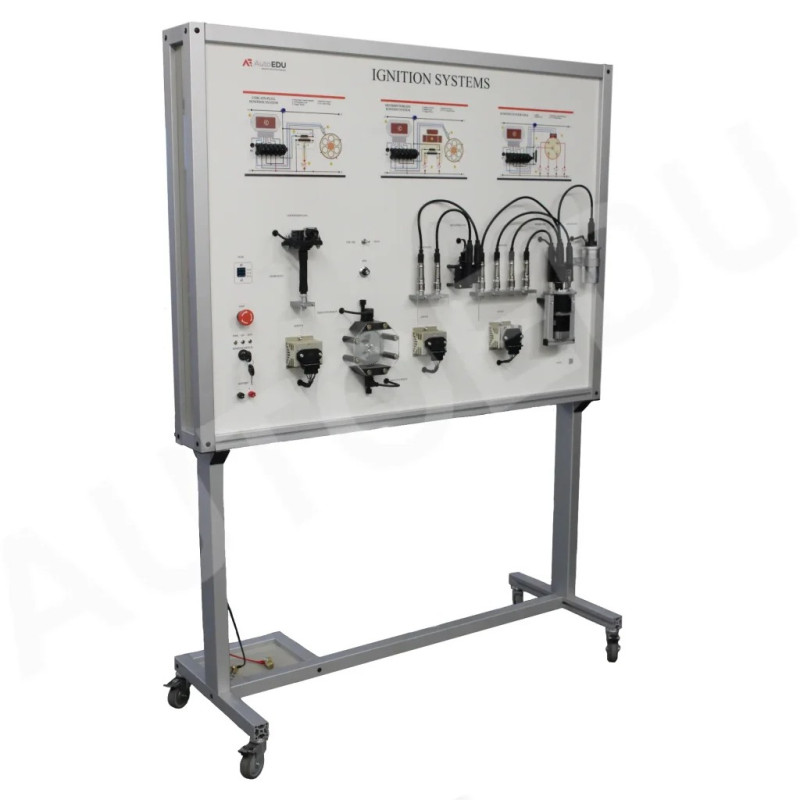

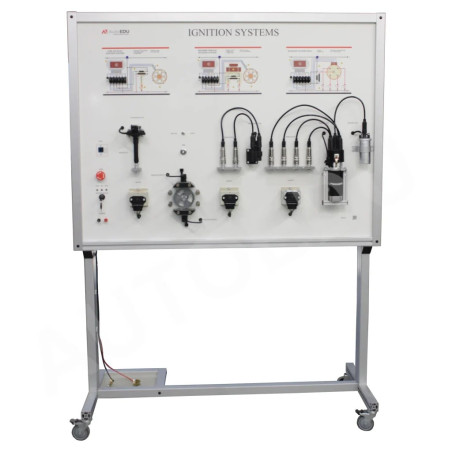

MSUS01 Sistema de Ignição Instrutor Educativo

► Este formador integra três tipos diferentes de sistemas de ignição e fornece contactos abertos para os componentes e circuitos do sistema de medição, garantindo uma formação detalhada e prática.

► Valor para os alunos

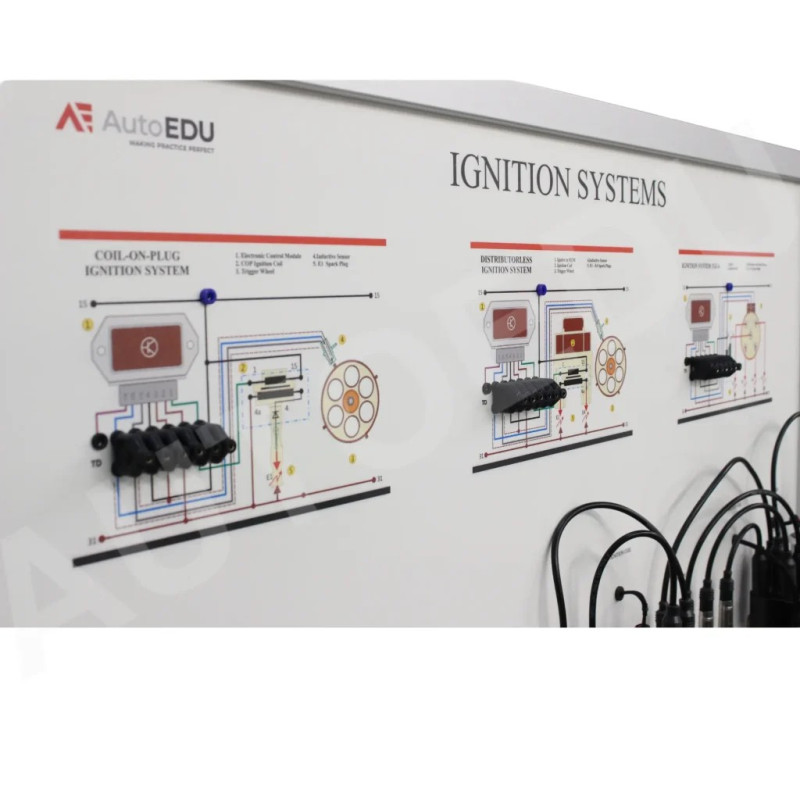

● Compreenda e diferencie entre sistemas de ignição de faísca única, faísca dupla e transistorizada (TSZ-h) com esquemas esquemáticos de cada sistema.

● Utilize contactos abertos para medir e analisar parâmetros elétricos, como a tensão e a corrente em vários componentes.

● Estude a interação entre as bobinas de ignição, as velas de ignição, os distribuidores e os sensores e aprenda como estes elementos trabalham em conjunto para inflamar a mistura ar-combustível.

● Ganhe experiência prática com sensores Hall e indutivos, compreendendo o seu papel na deteção da rotação da cambota e no controlo do ponto de ignição.

● Ajuste a frequência de rotação da cambota com o botão de controlo de velocidade, simulando diferentes condições do motor e observando as respostas do sistema.

● Manuseie com segurança componentes de alta tensão, como bobinas de ignição e cabos de alta tensão, essenciais para reparações e manutenção automóvel em situações da vida real.

► Valor para instrutores

● Modelo totalmente funcional e interativo para demonstrar os princípios e o funcionamento dos diferentes sistemas de ignição, melhorando a eficácia do ensino.

● Garanta a segurança dos alunos com uma construção robusta e uma indicação clara do estado do sistema (LIGADO, ENERGIA, A FUNCIONAR) para evitar o uso indevido acidental.

● O seu design compacto e portátil facilita a sua integração na sala de aula, permitindo configurações de ensino flexíveis.

● O sistema baseado em OEM permite aos alunos treinar em diagnósticos utilizando praticamente qualquer ferramenta de digitalização multimarca, especializada ou OEM, garantindo um ambiente de aprendizagem seguro e de alta qualidade.

● Simule e diagnostique falhas do sistema, ensinando aos alunos técnicas de resolução de problemas e reforçando as suas capacidades de resolução de problemas.

● A versão com rodas, móvel e compacta em sala de aula, permite a utilização simultânea por vários alunos, promovendo a aprendizagem colaborativa e oportunidades de formação prática.

● O suporte de formação é concebido para simplicidade; São apenas necessários pequenos ajustes para repor as definições padrão, facilitando a configuração e o início de cada aula de forma rápida e eficiente.

● Design plug and play, sem necessidade de montagem, montagem ou preparação especial adicional para operação.

● Inclui um sistema compacto de ignição por faísca única (DI/COP), um sistema de ignição por faísca dupla e um sistema de ignição transistorizado (TSZ-h).
● Incorpora contactos abertos para facilitar a medição de parâmetros elétricos em vários componentes do sistema.
● Alterne entre diferentes sistemas de ignição utilizando o seletor integrado para uma formação completa.

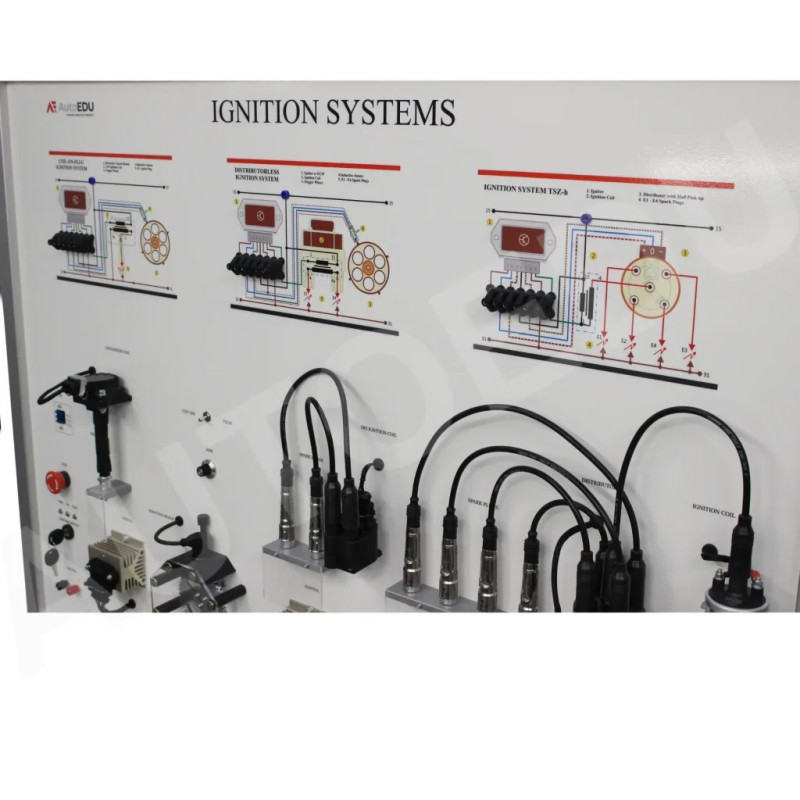

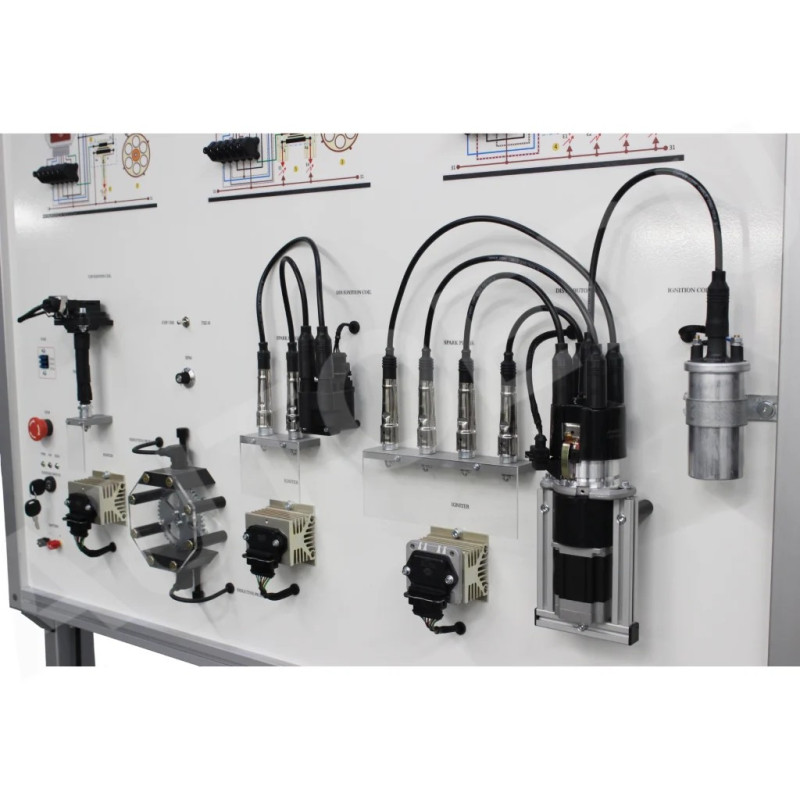

● Os cabos de alta tensão, as bobinas de ignição, as velas de ignição e os distribuidores são claramente visíveis e acessíveis para um exame detalhado.

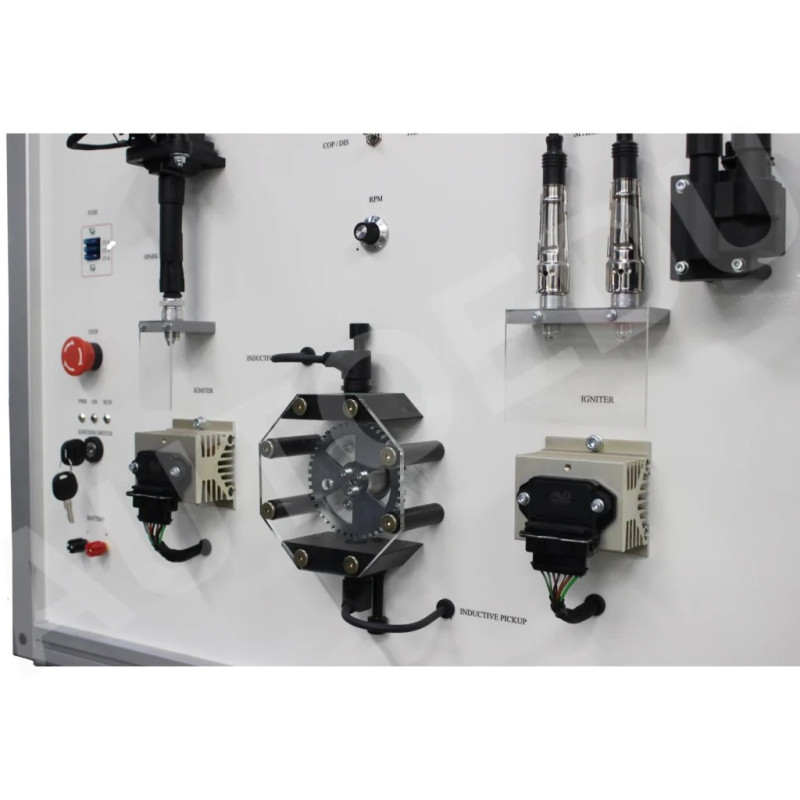

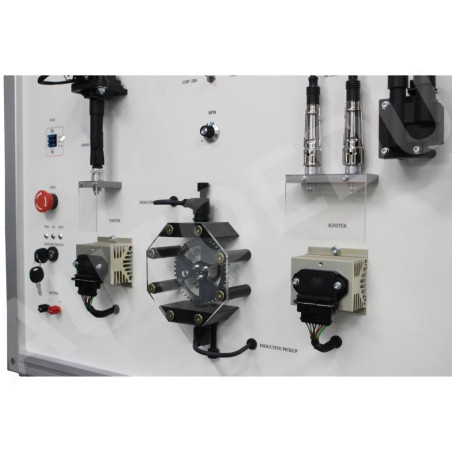

● Inclui um disco rotativo com engrenagens e um motor elétrico para simular diferentes frequências de rotação da cambota.
● Observe o funcionamento do sistema e meça os parâmetros elétricos utilizando contactos adicionais de 12 V para ferramentas de diagnóstico.
● Design plug and play, não necessitando de montagem, montagem ou preparação especial adicional para operação.

● Dimensões: 1360 x 500 x 1820 mm (53,54 x 19,69 x 71,65 polegadas)
● Peso: Aprox. 70 kg (155 lb)
● Alimentação: bateria de 12 V ou alimentação de 12 V a partir de uma tomada doméstica de 230 V 50 Hz
● Componentes: Bobina de ignição, bobina de ignição de dupla faísca, cabo de alta tensão, distribuidor do sistema de ignição, vela de ignição, sensor Hall, sensor indutivo, disco rotativo com engrenagem, motor elétrico
● Indicadores: Indicação do estado do suporte (ON, ON, RUN)
● Características de segurança: Bloco de fusíveis e interruptor de ligar/desligar no suporte para um funcionamento seguro
● Número do produto: MSUS01

► Equipamento opcional (vendido em separado)

● Osciloscópio de diagnóstico TEXA Uniprobe
● Kit de diagnóstico automóvel ADK5004D TiePie
● Osciloscópio de diagnóstico Foxwell OS100
