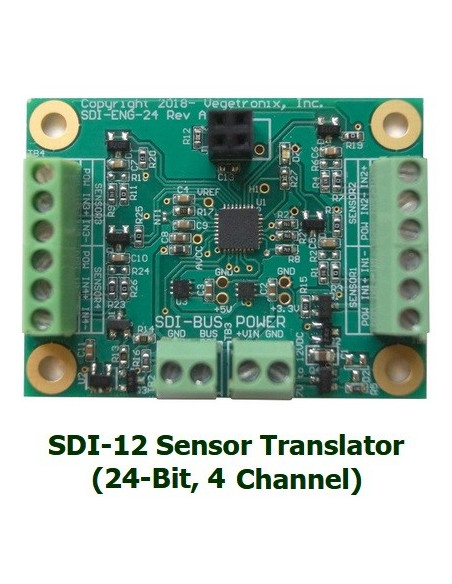

SDI-TRANS-SENSOR24, Tradutor de sensor SDI-12 (24 bits, 4 canais)

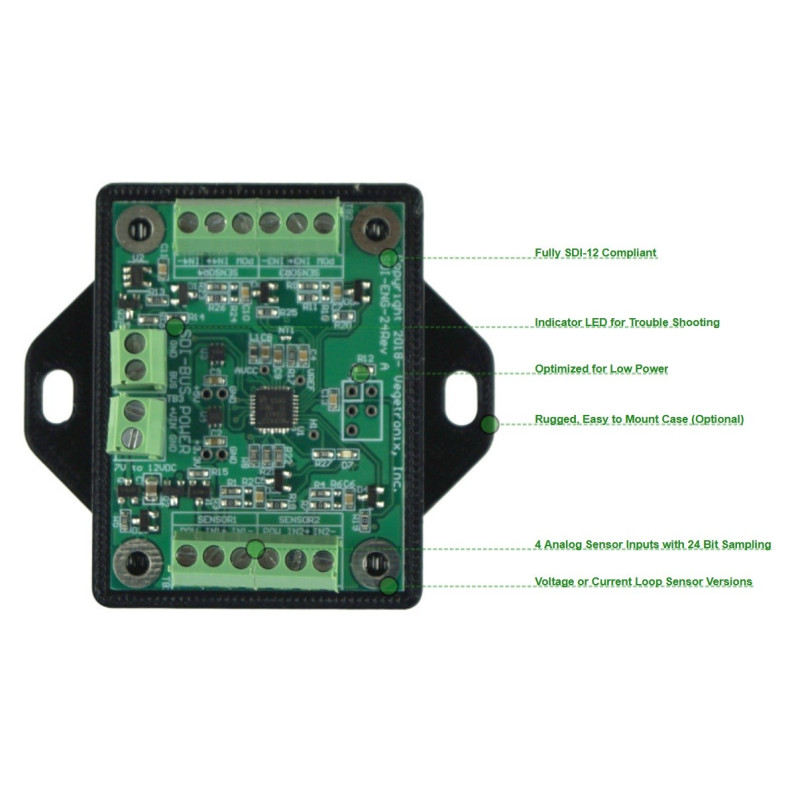

Características:

► Totalmente compatível com SDI-12 versão 1.3.
► Mede simultaneamente até 4 sensores com resolução de 24 bits usando um ADC delta sigma.
► As entradas ADC são diferenciais e podem ser configuradas como unilateral com uma alteração nos resistores de entrada.
► Uma ampla gama de entradas de tensão do sensor pode ser aceita, modificando os resistores de entrada.
► Sensor de temperatura a bordo, além das 4 entradas de sensor. O usuário deve calibrar.
► Operação de baixa energia com consumo de energia inferior a 76uA no modo de suspensão.
► Tem a capacidade de alimentar os sensores apenas durante a amostragem.
► Ampla faixa de tensão de entrada.
► Proteção contra surtos nas entradas do sensor.
► Cada uma das medições pode ser ajustada com um fator de escala e deslocamento. (out= escala*V + offset).
► Usa comandos SDI-12 estendidos para definir e recuperar todos os parâmetros de calibração.
► LED indicador para fácil resolução de problemas de sistemas SDI-12. Ele pode ser desativado para operação com bateria de baixa potência.

Detalhes do Tradutor do Sensor Analógico SDI-12

O problema do protocolo SDI-12:
Embora o SDI-12 seja um protocolo de hardware e software enigmático, ainda é uma interface padrão amplamente utilizada entre sensores ambientais e registradores de dados. Até agora, os fornecedores de sensores tinham o fardo difícil e caro de criar suas próprias soluções SDI-12 do zero. Devido às muitas excentricidades do protocolo SDI-12, é uma tarefa difícil criar uma interface de sensor SDI-12 verdadeiramente compatível.
A Solução SDI-12 para Sensor

A Vegetronix resolveu o problema de interfacear sensores com o barramento SDI-12 criando uma pequena placa de tradução de sensores SDI12 que contém todas as funcionalidades necessárias. O Sensor Translator SDI-12 alimenta o sensor e o amostra com um ADC de alta resolução quando recebe um comando de medição de um registrador de dados compatível com SDI. O SDI-12 Sensor Translator lida com toda a comunicação e recursos de desligamento do protocolo SDI-12.

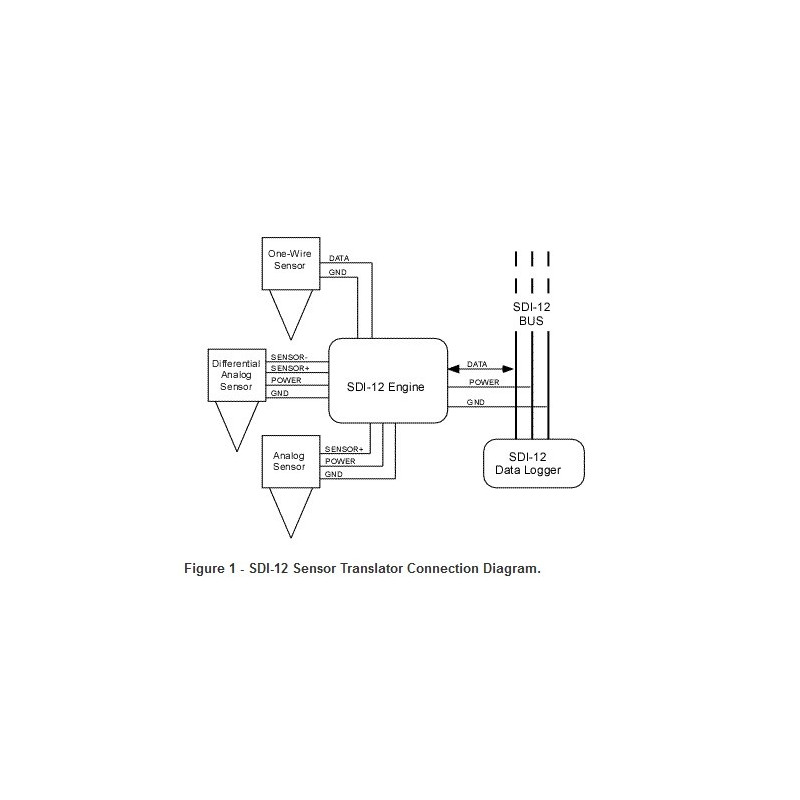

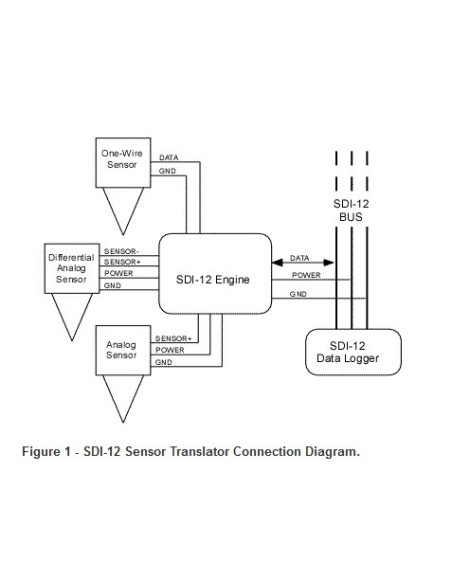

A Figura 1 mostra um diagrama de conexão para utilização do Sensor Translator SDI-12. Saídas unilaterais ou diferenciais de até 4 sensores diferentes estão ligadas às entradas do SDI-12 Sensor Translator. O Translator contém pontos de conexão para alimentação, terra e linha de dados SDI-12.

Devido ao seu pequeno tamanho, o sensor muitas vezes pode ser incorporado na caixa do sensor. Alternativamente, pode ser usado externamente. Para quantidades suficientemente grandes, podemos fornecer formas de placa personalizadas para caber em quase todos os formatos.

Amostragem digital de 24 bits de alta precisão:
O tradutor usa um conversor analógico para digital de 24 bits altamente preciso para converter dados analógicos dos 4 canais em valores digitais.

Personalizável para entradas de loop de corrente:
Muitos sensores analógicos possuem saídas de loop de corrente, que têm a vantagem de serem alimentadas por loop e não sofrerem degradação do sinal com cabos longos. O Translator de Sensores Analógicos SDI-12 normalmente é configurado com entradas de leitura de tensão, porém, pode ser customizado para leitura de sensores de saída de corrente, alterando a rede de resistores de entrada nas placas. Temos instruções abaixo sobre como fazer isso, ou podemos fazer isso para você aqui em nossa fábrica. Basta entrar em contato conosco antes de fazer seu pedido para nos informar que você gostaria desta opção de personalização.

Otimizado para operação de baixa potência:
O Translator tem uma potência extremamente baixa com apenas um dreno de corrente de 76uA quando está dormindo e fornece controle de energia do sensor, de modo que o sensor só recebe energia durante um ciclo de medição. Isso é útil para criar sensores alimentados por bateria.

LED de diagnóstico para solução rápida de problemas:
Um indicador LED facilita a configuração inicial do sistema e a depuração. O LED acenderá sempre que receber um comando SDI-12. O LED pode ser ativado ou desativado com um comando SDI-12 X estendido.

Totalmente compatível com SDI-12:
Todos os comandos SDI-12 padrão são suportados. Além disso, possui comandos estendidos que podem ser usados ​​para calibrar as saídas dos sensores.

Nosso tradutor foi totalmente testado com o NR Systems SDI-12 Verifier.

Calibração personalizável:
Cada uma das medições dos 4 canais de entrada pode ser dimensionada e compensada com os coeficientes de calibração fornecidos pelo usuário. Isso permite que você converta automaticamente os dados, de uma tensão em unidades significativas.

Sensor de Temperatura Interno:
Além de todos esses recursos, o Sensor Translator SDI-12 possui um sensor de temperatura integrado, que você pode calibrar para sua aplicação.

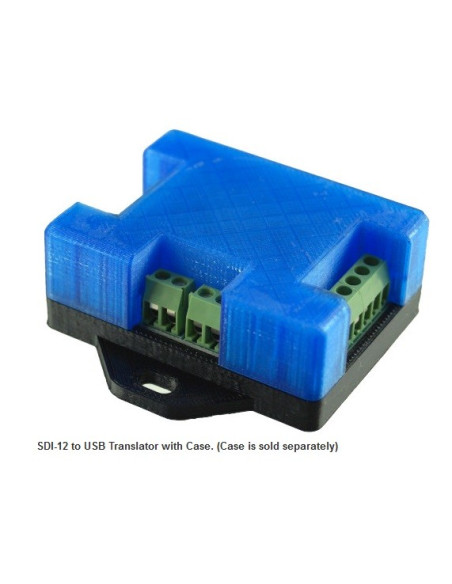

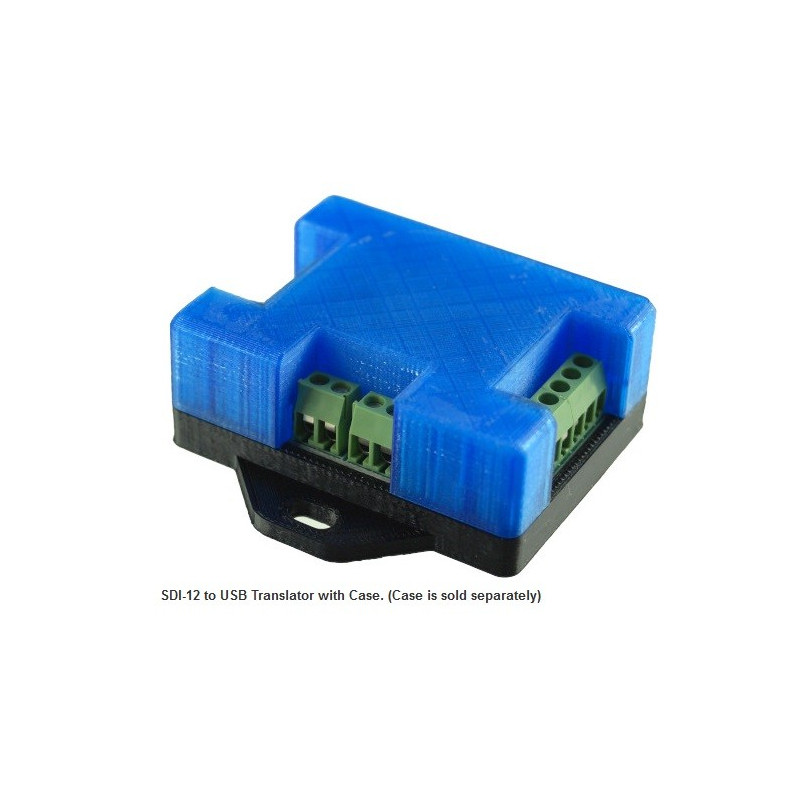

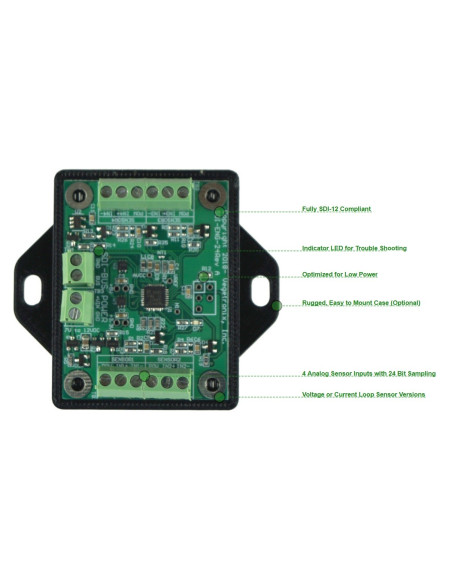

Caixa opcional:
- Para manter o custo baixo, vendemos a placa individual, opcionalmente, podemos combinar com uma caixa.
- La carcasa é hecha de PLA impreso em 3D.
- A parte superior da caixa é transparente, o que permite ver o LED interno.
- La parte inferior tiene bridas con orificios de montaje, lo que facilita el montaje.

Formulários:
     Direção de colheita.
     Prototipagem ultrarrápida de redes de sensores SDI-12.
     Aumentar o tempo de implementação de sensores no mercado.
     Ponte de protocolo.
