CERES Sensor de solo para temp. Umidade e CE (SDI-12 ou RS485)

Sensor de solo baseado em medições físicas e no comportamento de uma onda de rádio eletromagnética refletida no solo. É baseado na medição da impedância do solo através da refletometria no domínio da frequência, a sonda determina a permissividade dielétrica. A permissividade dielétrica complexa permite que o sensor calcule simultaneamente a umidade do solo e a condutividade elétrica do solo. O sensor usa uma frequência de 50 MHz, o que minimiza os efeitos de textura e salinidade, o que torna as medições precisas na maioria dos substratos hidropônicos.

A condutividade elétrica da "água dos poros" é calculada usando algoritmos baseados na umidade do solo e nos valores de condutividade elétrica no solo.

Componentes

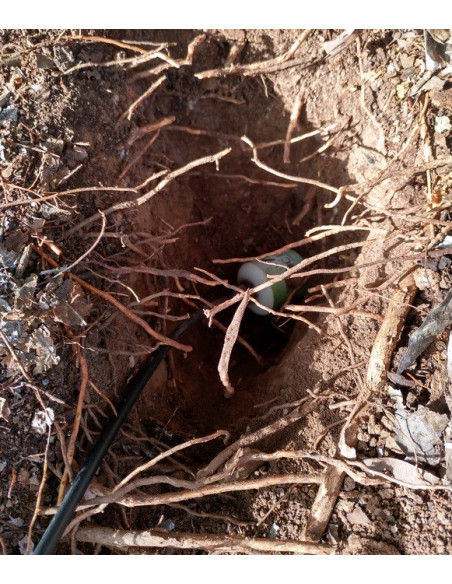

Este sensor foi projetado para permanecer enterrado por anos no solo.
A sonda consiste em três componentes principais:

     Dentes de aço inoxidável com grau marinho.
     Nylon: O invólucro externo é composto deste material.
     Resina epóxi: fornece proteção eletrônica interna, bem como um design de construção robusto.

PARÂMETROS MEDIDOS:
Temperatura

O usuário pode medir a temperatura do solo em graus Celsius ou Fahrenheit. A temperatura do solo varia de -20ºC a + 65ºC.

Umidade

O sensor fornece medições de umidade do solo em unidades de fração de água em volume (wfv ou m3m-3), ou seja, uma porcentagem da água do solo mostrada na forma decimal. Por exemplo, um teor de água de 0,20 wfv significa que um litro de amostra de solo contém 200 ml de água. Medições precisas da umidade do solo em uma faixa de 0 a 0,5 wfv. Fora deste intervalo, os valores não são precisos.

Condutividade Elétrica

O sensor mede a condutividade elétrica in situ em unidades de milisiemens por centímetro, na faixa de 0 a 15 mS / cm. A condutividade elétrica é compensada com a temperatura do solo. A faixa pode ser estendida com calibrações específicas.

Condutividade elétrica do "poro da água"

O sensor fornece as medições de condutividade elétrica do "poro da água" encontrado nos orifícios do solo. Dessa forma, o usuário pode obter a condutividade elétrica da água que está na zona radicular após a irrigação. Essa medição depende da umidade do solo e da condutividade elétrica do solo, de acordo com o algoritmo utilizado. A condutividade elétrica é compensada com a temperatura.

CONSUMO: 20mA (Em espera) - 100mA (Medição)

Comunicação do sensor

A sonda está disponível na versão digital RS-485. O sensor incorpora um microprocessador para processar as informações da sonda em dados úteis. Os dados são então transmitidos digitalmente para um instrumento receptor com comunicação RS-485. O formato de comunicação RS-485 possui dois cabos de dados e um protocolo de comunicação personalizado.

Endereçamento e programação

O sensor de piso pode ser conectado em paralelo para que várias sondas possam ser conectadas a uma única porta de comunicação de um registrador de dados ou outro dispositivo. Quando várias sondas são conectadas dessa maneira, um endereço exclusivo deve ser atribuído a cada uma. Desta forma, o usuário pode selecionar qual sonda usar e selecionar quais dados serão transmitidos. Assim que a sonda estiver conectada e a energia aplicada, um programa de emulação de terminal, como o Hyperterminal, é iniciado no PC. Certas configurações precisarão ser definidas para permitir a comunicação com a sonda. As configurações a seguir são para o Hyper Terminal, mas a maioria dos programas de emulação de terminal deve ter configurações equivalentes.

A tabela a seguir fornece informações de configuração.
Porta COM Deve corresponder à porta real do PC onde o cabo de comunicação está conectado. Por exemplo: COM1, COM2, etc.
Taxa Baud 96000
Bits de dados 8
Paridade nenhuma
Bits de parada 1
Controle de fluxo Nenhum

Além disso, essas configurações tornarão o programa mais fácil de usar. No Hyperterminal, essas configurações são encontradas em Arquivo / Propriedades / Configurações / Configurações ASCII / Envio ACSII:

    Marque "Enviar fim de linha com alimentações de linha". Todos os comandos enviados para uma versão RS-485 do sensor devem terminar com um par "Retorno de carro" "Alimentação de linha".
    Marque "Faço eco de caracteres escritos localmente". O sensor não repete nenhum comando. Marcar isto permite que você veja o que você digitou.

As tabelas a seguir ilustram o formato dos comandos usados:
                            <addr> CC <CR> <LF>
<addr>

Endereço de 3 bytes (0-999)
Comando CC
<CR>

Carriage Return Character (ASCII 13)
<LF>

Caractere de avanço de linha (ASCII 10)


<SERIAL>
DDD

Endereço de 3 bytes
XX semana de 2 bytes
Yy

2 bytes por ano
Versão ZZZ de 3 bytes
WWWW

Número de série de 4 bytes


As tabelas a seguir ilustram os comandos usados:

Número de série Direção Mudança de direção Baixo consumo Leitura toma Leitura amostra *
Descrição Retorna o número de série de fábrica Retorna o endereço da sonda Altera o endereço da sonda

Sensor reduz o consumo de corrente em sensores com software antigo

(antes de V400). Reduza de 50mA para 20mA em espera.
Faça amostras de leitura
Nível de acesso Somente leitura Somente leitura Somente gravação Executar Executar Executar
Comando

/// SN =? <CR> <LF>
/// AD =? <CR> <LF> <oldAddr>AD=<newAddr> <CR> <LF>

<addr> CL <CR> <LF>


<addr> TR <CR> <LF>
<addr> T3 <CR> <LF>
Resposta <SERIAL> <CR> <LF> <addr> <CR> <LF>

<newAddr> <CR> <LF>


<addr> CLOK <CR> <LF>
Nenhum <addr> <STC>, <STF>, <M>, <Ltg>, <CP <Wtc>, <Er>, <ErTC>, <Ei>, <EiTC>, <CStc>, <TElec>, <CR> <LF>
Exemplo /// SN =? 00012184000396 /// AD =? 000 000AD = 001
001

000CL
000CLOK



Medir na água:
000TR
000T3
000 + 20,4, + 68,8, + 0,794, + 0,179, + 0,064, + 78,728, + 79,669, + 19,892, + 21,278, + 0,060, + 21,5

 Leia a amostra *: a resposta <addr> <STC>, <STF>, <M>, <Ltg>, <CPWtc>, <Er>, <ErTC>, <Ei>, <EiTC>, <CStc>, <TElec>, <CR> <LF> é detalhado abaixo:

<STC>: temperatura do solo em Celsius

<STF>: temperatura do solo em Fahrenheit

<M>: Umidade (0 a 1 é igual a 0 a 100%)

<Ltg>: tangente de perda de permissividade dielétrica complexa

<CPWtc>: condutividade de temperatura compensada de "água de poro" (S / m)

<Er>: parte real da permissividade dielétrica

<ErTC>: temperatura real corrigida para permissividade dielétrica

<Ei>: Parte imaginária da permissividade dielétrica

<EiTC>: temperatura imaginária corrigida para permissividade dielétrica

<CStc>: temperatura de condutividade média compensada (S / m)

<TElec>: temperatura da eletrônica interna.
