► Especificações Gerais:

Faixa de temperatura: configurável de -20°C a 1000°C via adaptador USB opcional; pré-definido para uma escolha de intervalos entre esses limites (consulte Pedido)

Faixa de temperatura máxima: 1000°C

Faixa de Temperatura Mínima: 100°C

Saída: 4 a 20 mA

Precisão: ± 1°C ou 1%, o que for maior

Repetibilidade: ± 0,5°C ou 0,5%, o que for maior

Faixa de configuração de emissividade: 0,20 a 1,00 (pré-ajustado para 0,95)

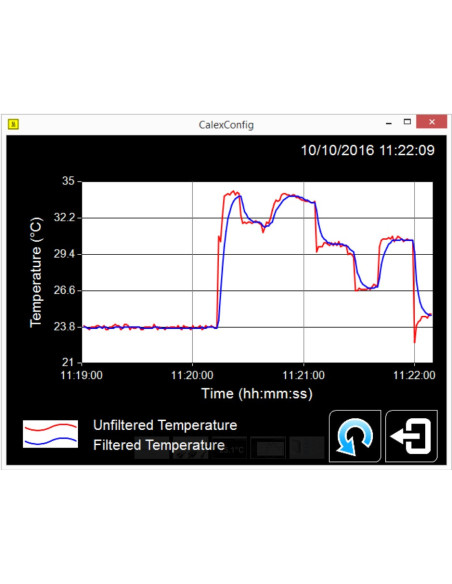

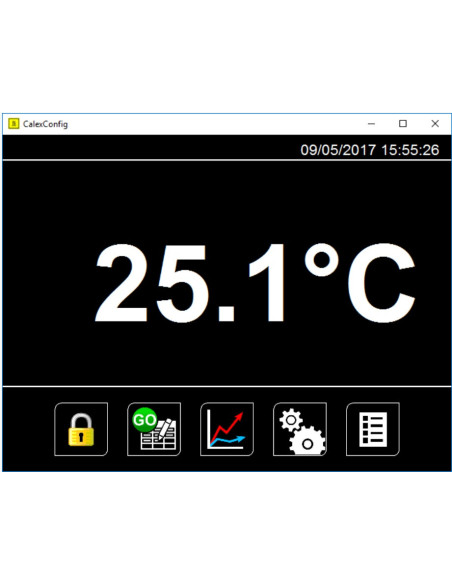

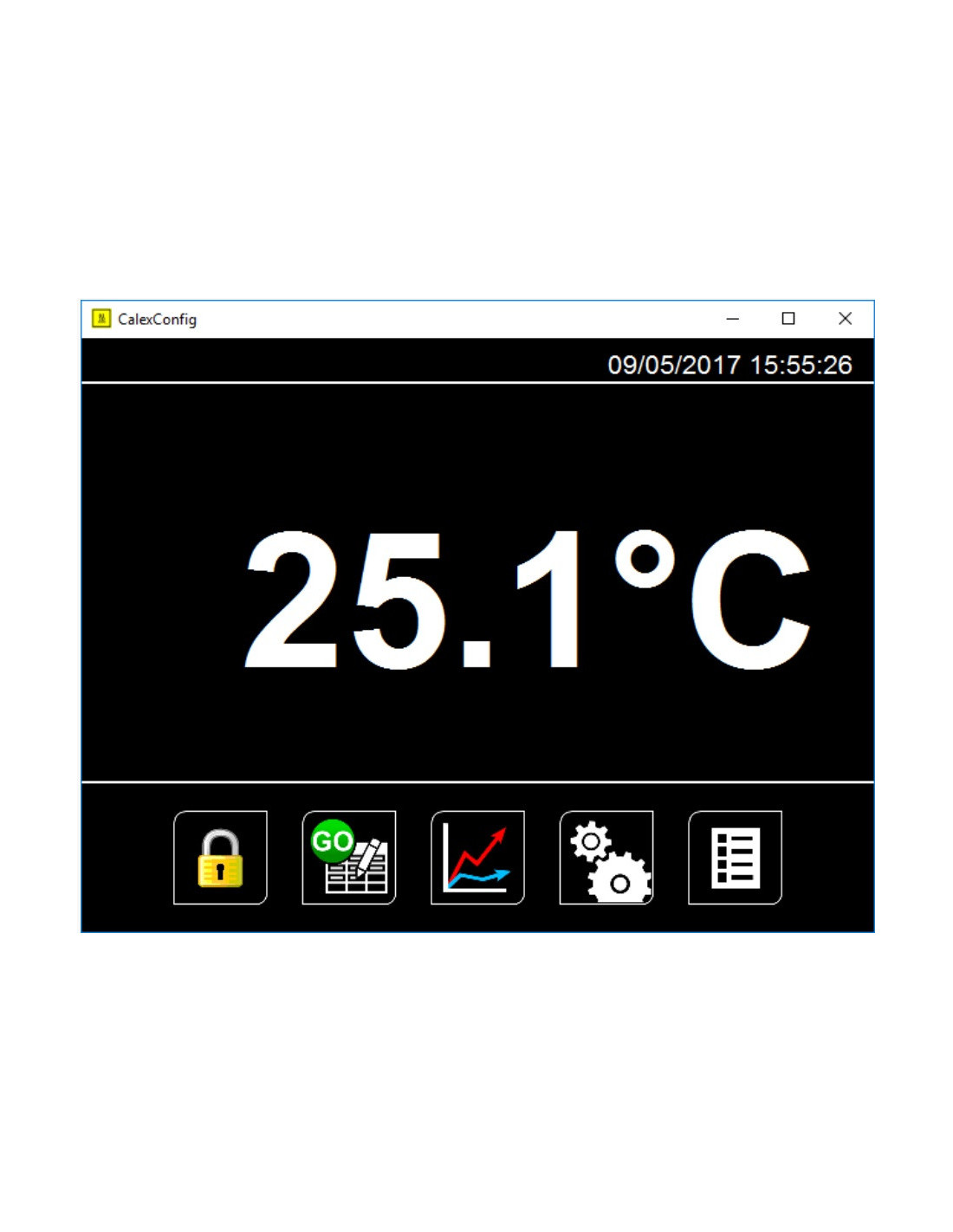

Método de configuração de emissividade: configurável pelo usuário via interface USB

Tempo de resposta, t90: 240 ms (90% de resposta)

Faixa Espectral: 8 a 14 μm

Tensão de alimentação: 12 a 24 V DC ± 5%

Consumo Máximo de Corrente: 25 mA

Impedância Máxima de Loop: Consulte o Guia de Aplicação (disponível separadamente)

Especificações Mecânicas e Ambientais

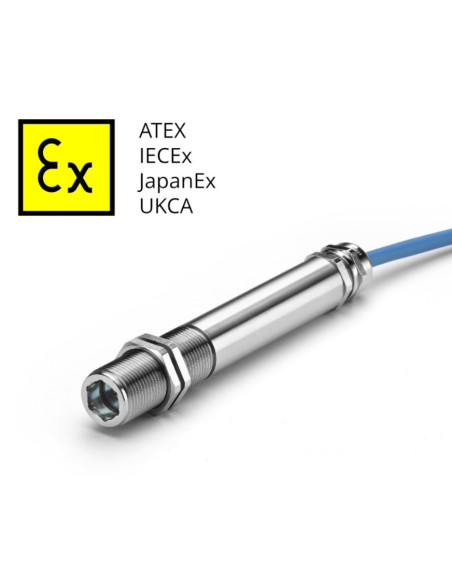

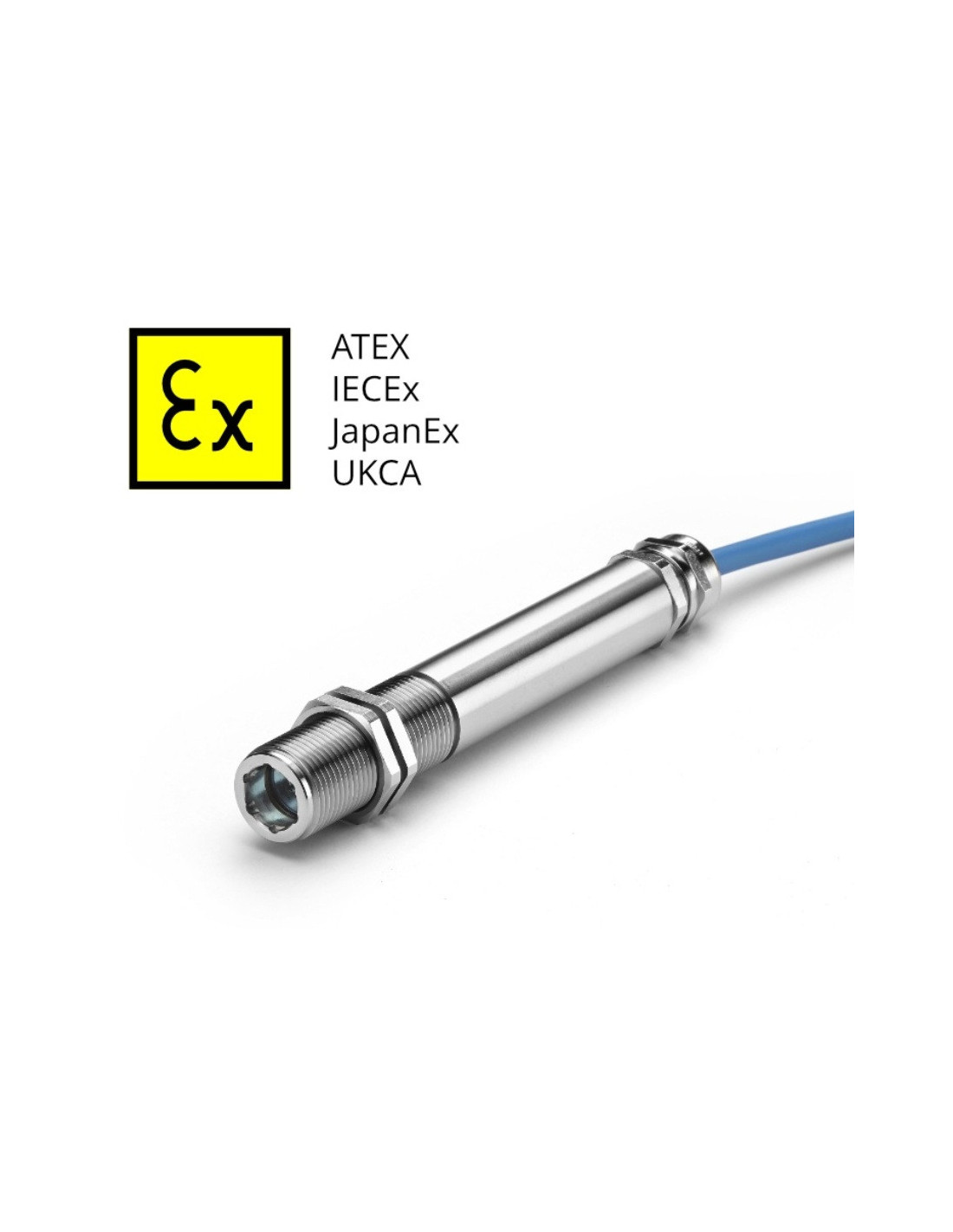

Design Mecânico
O sensor é fabricado em aço inoxidável 316, proporcionando uma excelente resistência mecânica para aplicações industriais e ambientais exigentes.
Apresenta um corpo cilíndrico compacto com dimensões aproximadas de 20 mm de diâmetro x 150 mm de comprimento.
Para a instalação, a unidade é fornecida com uma rosca de montagem M20 x 1,5 mm, com um comprimento roscado de 46 mm, e inclui duas porcas de fixação para uma instalação segura.
Os comprimentos de cabo padrão disponíveis são de 5 m, 10 m e 25 m, com comprimentos de cabo personalizados disponíveis por encomenda.
O peso do sensor com um cabo de 5 m é de aproximadamente 475 g.

Desempenho Ambiental
O dispositivo possui uma classificação IP65 / NEMA 4, oferecendo proteção contra a entrada de poeira e água em ambientes operacionais típicos.
Foi concebido para operar numa gama de temperatura ambiente de 0 °C a 70 °C e numa gama de pressão ambiente de 80 kPa a 110 kPa.
A humidade relativa máxima permitida é de 95% sem condensação.
O produto possui a marcação CE e está em conformidade com a diretiva RoHS, cumprindo os requisitos de segurança e ambientais relevantes.

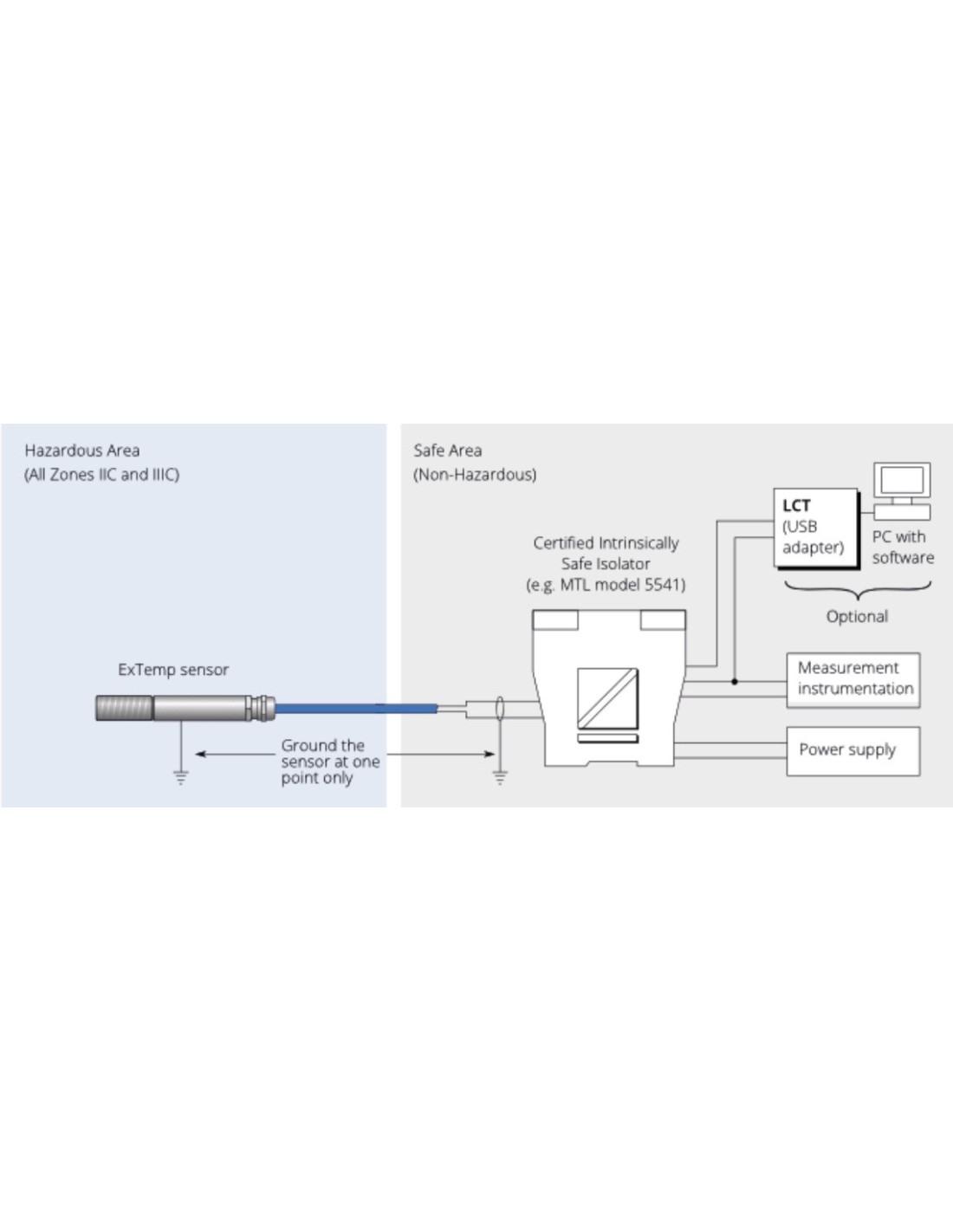

► Classificação de Área Perigosa:

Classificação ATEX: Ex II 1GD

Classificação IECEx (gás): Ex ia IIC T4 Ga

Classificação IECEx (Poeira): Ex ia IIIC T135°C IP65 Da

Classificação de temperatura ambiente: -20°C ≤ Ta ≤ 70°C

Tensão máxima de entrada CC: Ui = 28 V

Corrente máxima de entrada: Ii = 93 mA

Potência máxima de entrada: Pi = 650 mW

Capacitância interna máxima: Ci = 8 nF

Indutância interna máxima: Li = 0 mH

Número do Certificado ATEX: CML 14ATEX2079

Número do Certificado IECEx: IECEx CML 14.0032

Número do Certificado TIIS: TC21097

Tensão de alimentação: 12 a 24 V DC ± 5%

Consumo Máximo de Corrente: 25 mA

Impedância Máxima de Loop: Consulte o Guia de Aplicação (disponível separadamente)

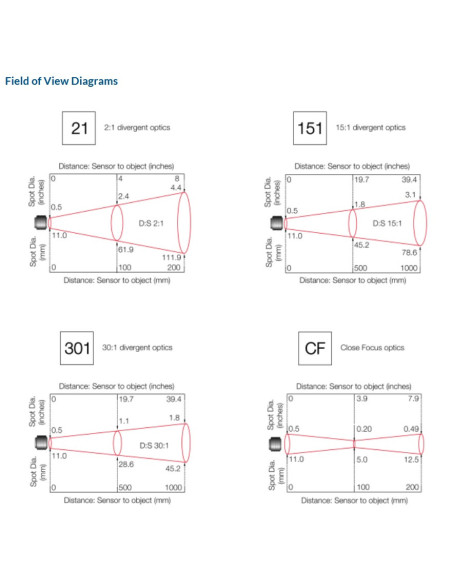

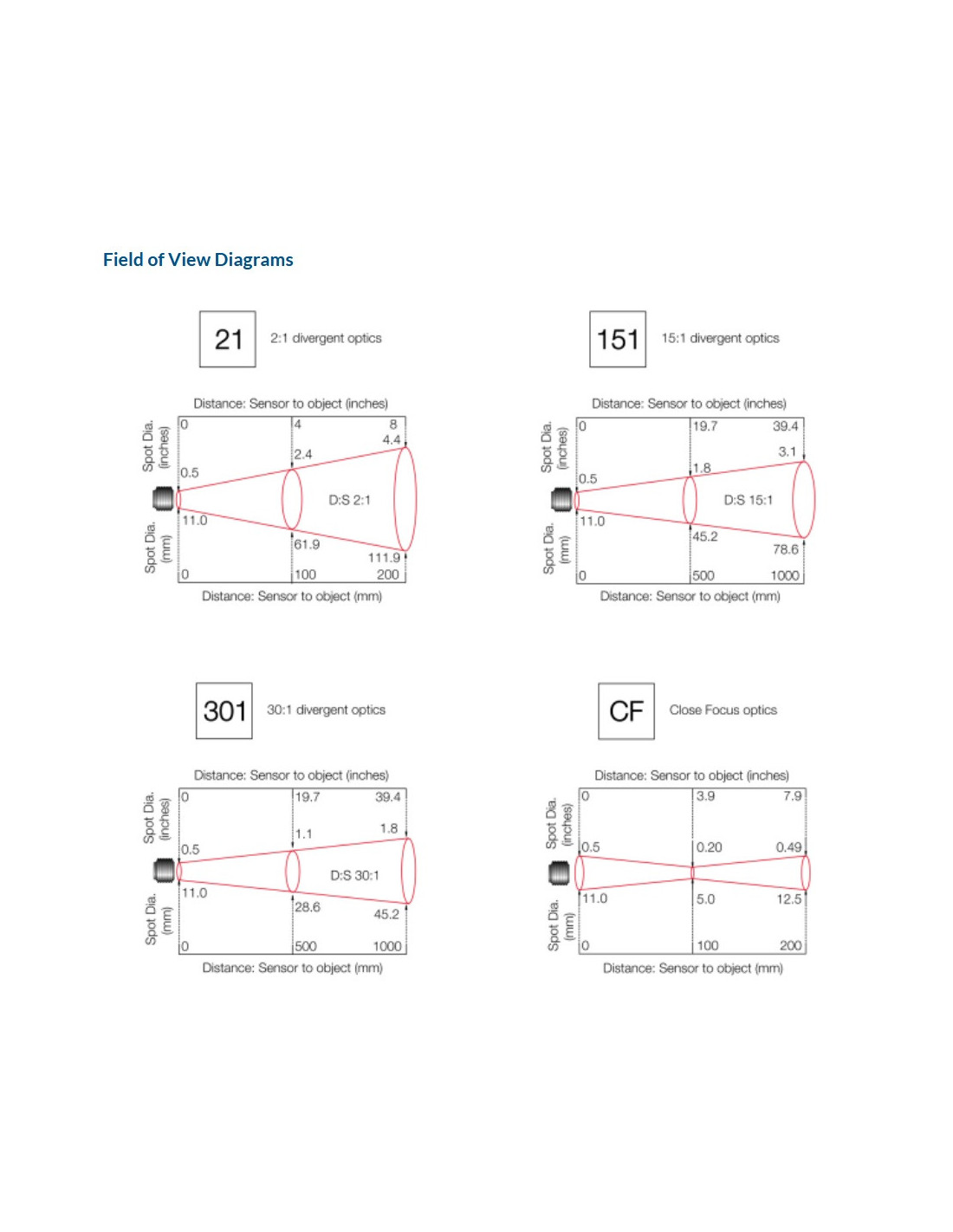

► Diagramas de campo de visão:

► Óptica:
EX-21 óptica 2:1

EX-151 óptica 15:1

EX-301 30:1 óptica

EX-CF Óptica Close Focus (diâmetro do ponto medido 5 mm a 100 mm de distância)

► Faixa de Temperatura:
-LT: -20°C a 100°C

-MT: 0°C a 250°C

-HT: 0°C a 500°C

-XT: 0°C a 1000°C

-ST: Faixa de temperatura predefinida especial entre os limites -20°C e 1000°C (especifique a faixa no pedido de compra)

► Configurabilidade:

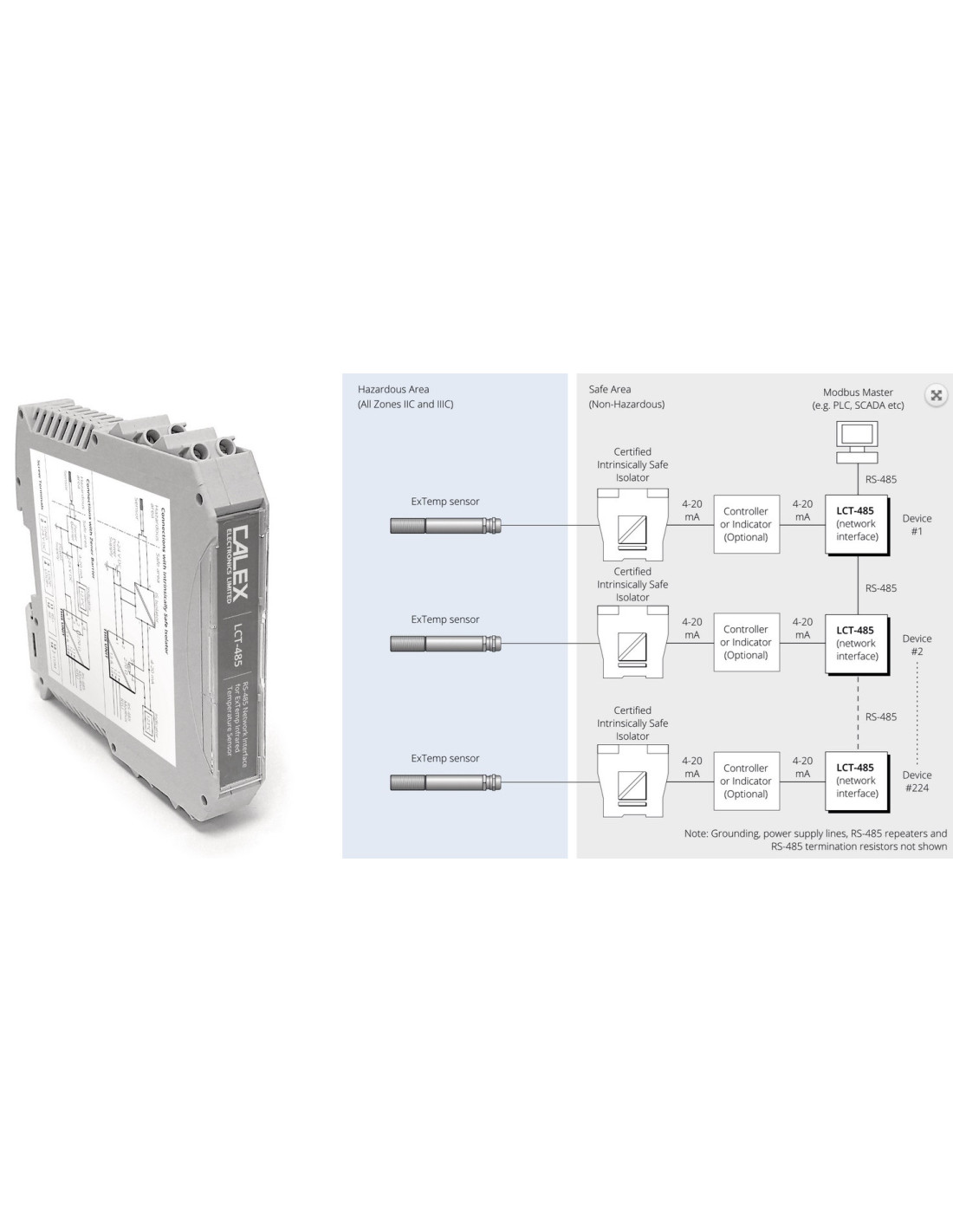

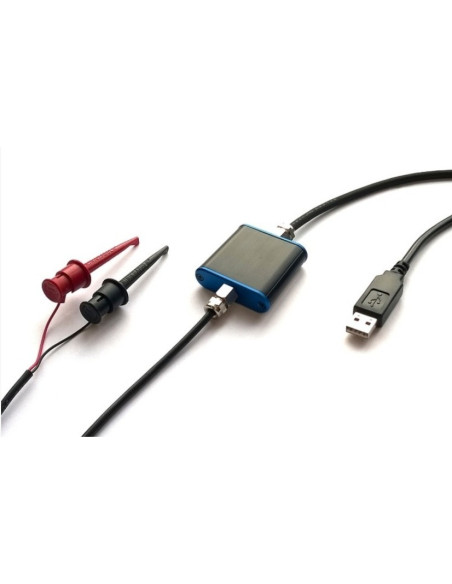

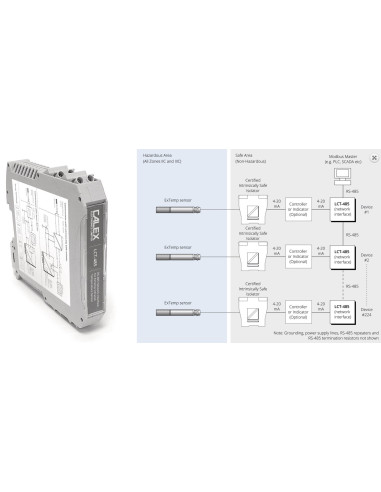

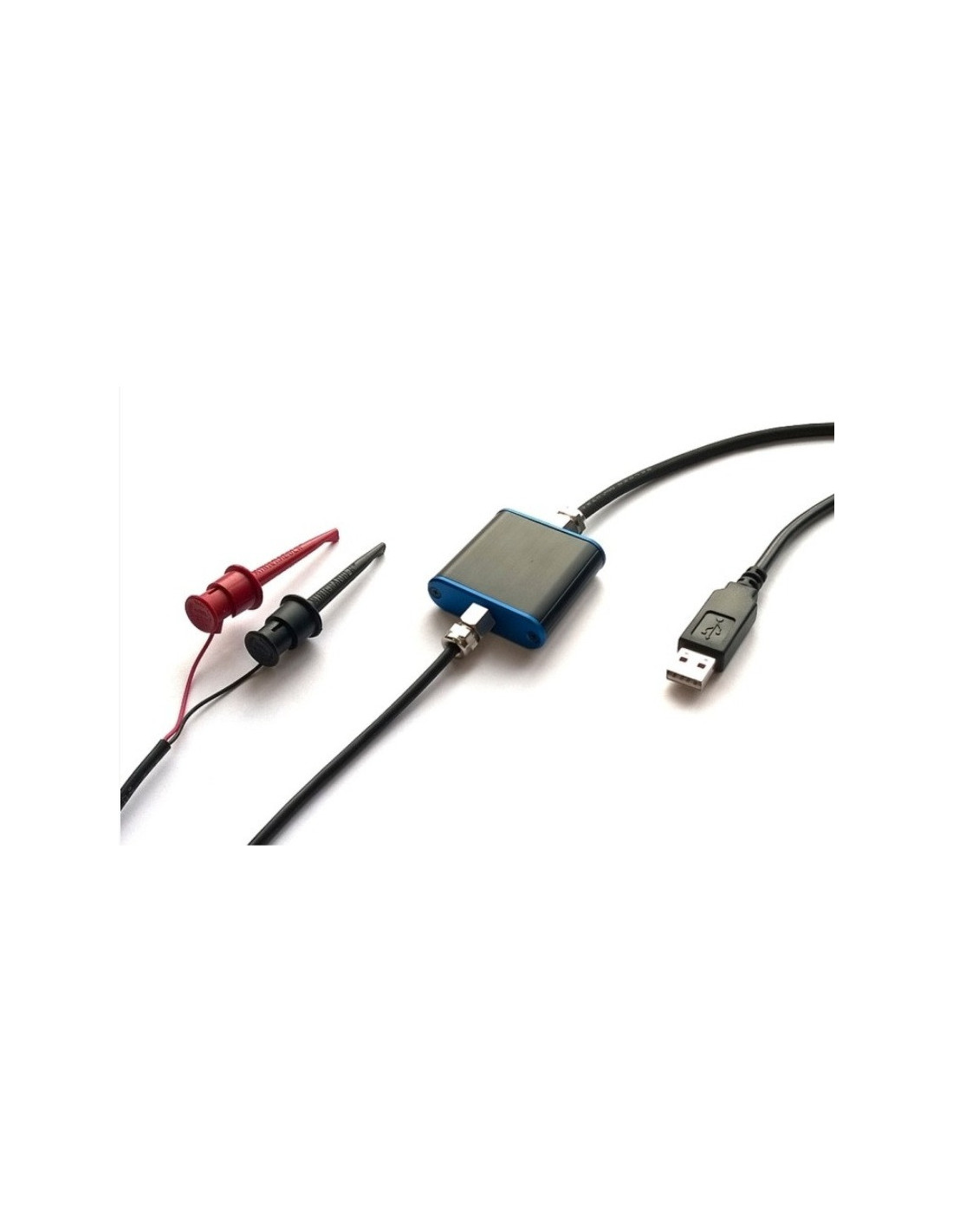

-C: configurável pelo usuário via adaptador USB/RS-485 opcional (contato)

► Comprimento do fio:
Um comprimento total de cabo de até 25 m pode ser instalado pela fábrica. Entre em contato conosco para obter informações sobre como estender ainda mais o cabo.

-5: cabo de 5m

-10: cabo de 10m

-25: cabo de 25m
