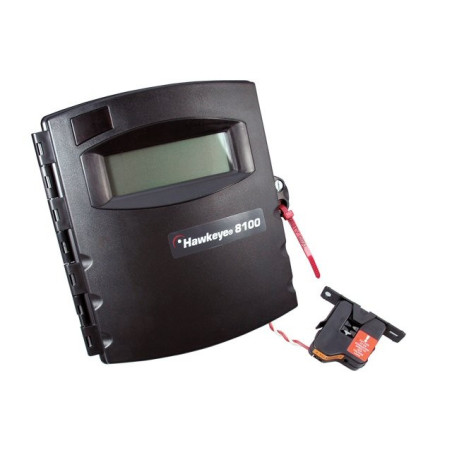

H8163-0100-0-1 Medidor de Potencia com 1 Transformador de Corrente

Los medidores de la serie H8163 energía son fáciles de instalar y proporcionan una excepcional precisión del sistema, lo que es ideal para todas las aplicaciones Sub-Medición. Cada medidor se encuentra con uno a tres TC de núcleo dividido emparejado en fábrica. Que coincidan con números de serie aseguran que el medidor y la TC fueron calibrados juntos. El medidor / TC son pares sistema de calibrado para proporcionar excelentes precisiones del sistema total de 1% del 2% al 100% de la capacidad nominal de amperaje de los TI (por ejemplo, 2-100 amperios con 100 amperios TC).

APLICACIONES

Los contratos de rendimiento
- Contabilidad de costes
- Monitoreo de energía en tiempo real a través de la pantalla local o por medio de datos de los sistemas de control de adquisición

Pantalla LCD retroiluminada de alta resolución proporciona lecturas claras a una distancia ... reduce el riesgo de una mala interpretación de los datos. Iluminación de fondo se puede desactivar si se desea.

- Fácil integración para el control o sistemas de adquisición de datos.
- Salida de impulsos de 1/10 a 1 pulso por kWh para una fácil conexión a los sistemas de control existentes.
- Pérdida de fase de alarma ... protege a los equipos
- Con la tarjeta de comunicaciones opcional, la EME se pueden agregar fácilmente a un Modbus, BACNet o red de sistema de control N2 reportar múltiples variables que incluyen kW, kWh, kVAR, PF, corriente y voltaje, proporcionando información sobre la alimentación fundamental a un costo de instalación reducida.

Instalación rápida y sencilla

- Split-núcleo CTs eliminar la necesidad de eliminar conductores eléctricos ... reduce el tiempo de instalación.
- Los contadores de energía detectan de manera automática y correcta inversión de fase, lo que elimina la necesidad de estar dedicado a la orientación de carga CT.
- CTS y tensión cables están codificados por color por lo que es fácil de determinar la correcta conexión

• Voltage Tolerance 90 - 300VAC line-to-neutral
• Electrical Services Any service where the phase A-N voltage is =300VAC & the phase-to-phase voltage is < 480VAC nom, with neutral
• Power Consumption 50VA
• Insulation Class 600VAC†
• Internal Isolation 2500VAC
• LCD Display 1.2" (31mm) x 3.8" (97mm) viewing area, 160 segments, back-lit with green LEDs
• Sample Rate 1280Hz
• Operating Temp. Range 0° to 50°C (32° to 122°F) (<95%RH, non-condensing)
• Storage Temp. Range -40° to 70°C (-40° to 158°F)
• Systems Accuracy ±1% of reading from 2% to 100% of the rated current of the CTs, accomplished by matching the CTs with a meter and calibrating them as a system
• Frequency 50/60Hz
• Pulse Output N.O., Opto-FET, 100mA @ 24VAC/DC
• Pulse Rate 0.10*, 0.25**, 0.50, or 1.00 kWh per pulse
• Pulse Width 200msec closed
• Phase Loss Alarm Output N.C., Opto-FET, 100mA @ 24VAC/DC; Fixed threshold 25% below any other phase. Always open as long as alarm persists
• Protection Class NEMA 1

*not supported at >1600A**not supported at >2400A†Do not apply 600V Class current transformers to circuits having a phase-to-phase voltage greater than 600V, unless adequate additional insulation is applied between the primary conductor and the current transformers. Veris assumes no responsibility for damage of equipment or personal injury caused by products operated on circuits above their published ratings.Note: Meter and CT serial numbers must match
