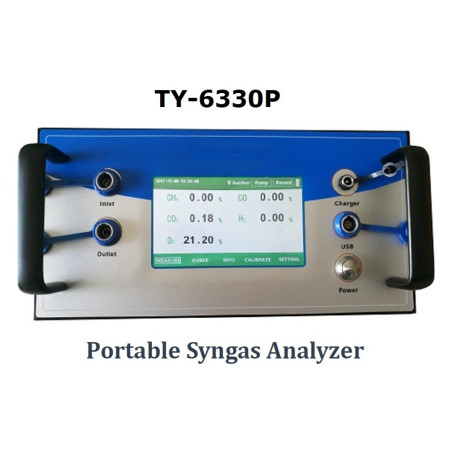

TY-6330P Analisador Syngas portátil (CO2, CO, H2, O2, CH4, CnHm opcional)
Analisador de gás infravermelho portátil.

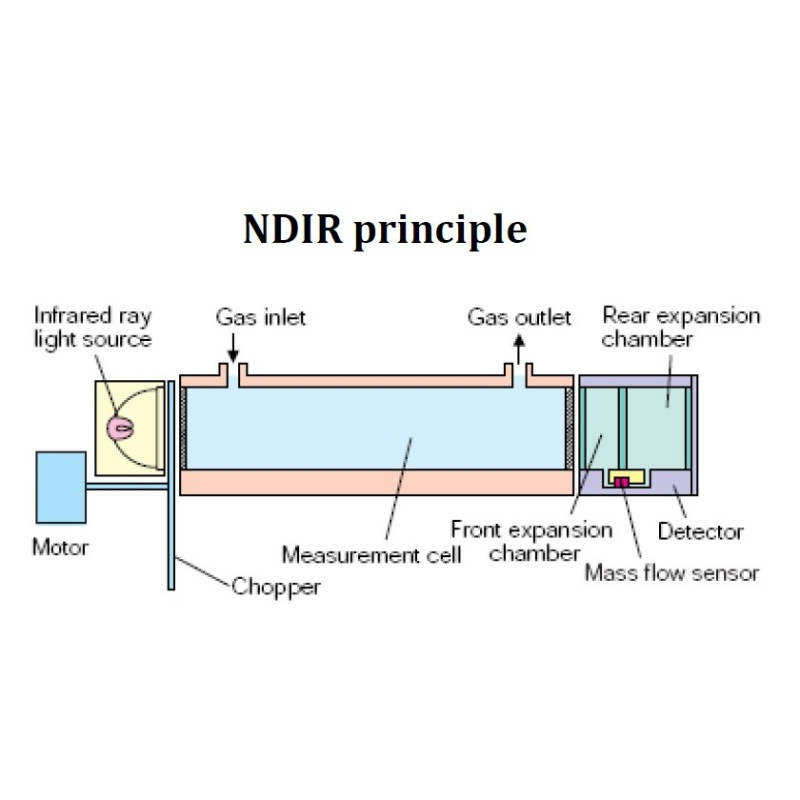

O analisador de gases de síntese portátil TY-6330P utiliza a tecnologia NDIR para medir a concentração de CO, CO2, CH4 e CnHm (opcional), a tecnologia TCD para medir a concentração de H2 e a tecnologia ECD para medir a concentração de O2, tudo num único dispositivo.
Inclui também o cálculo de BTU.
O TY-6330P é um analisador portátil de gás de síntese concebido para medir em um único equipamento a concentração de CO, CO2, CH4 e CnHm opcional por tecnologia NDIR, a concentração de H2 por TCD e a concentração de O2 por ECD. O cálculo de BTU também está disponível.
Este analisador integra a medição simultânea de até seis componentes em uma única plataforma portátil. A faixa de medição pode ser personalizada conforme a necessidade da aplicação. Segundo o fabricante, o equipamento foi projetado para análise de syngas com resposta rápida e com um sistema dedicado de pré-tratamento para condicionar a amostra antes da entrada no analisador.

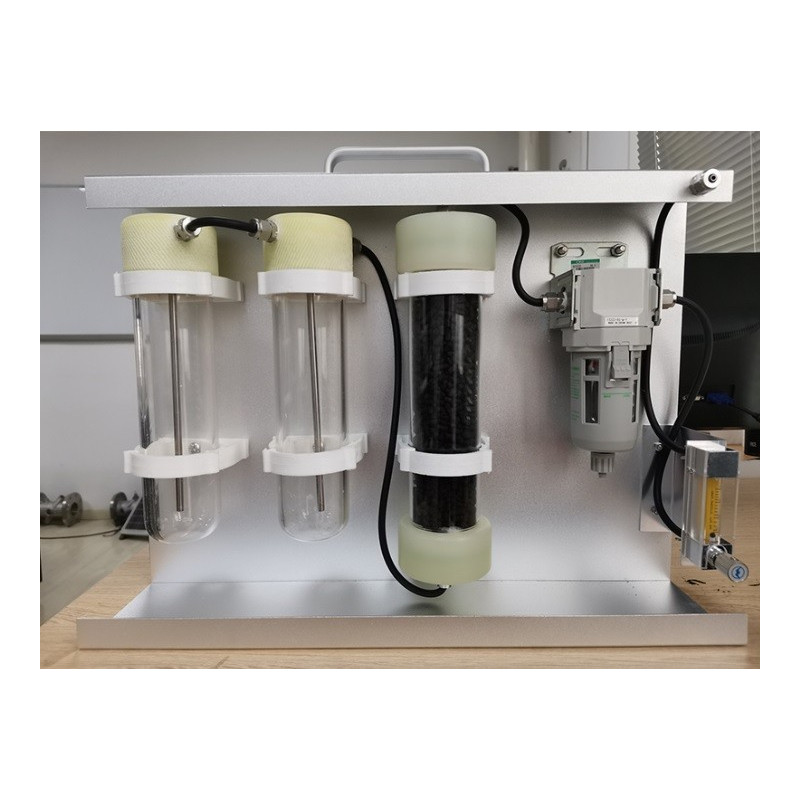

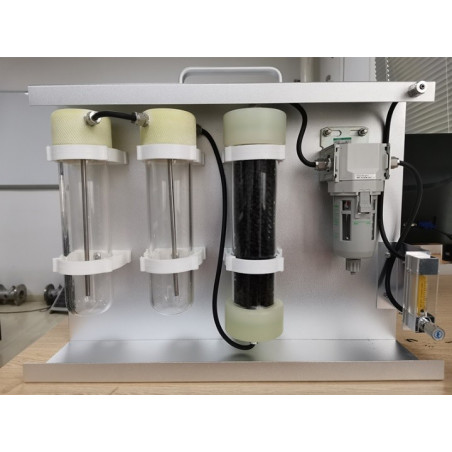

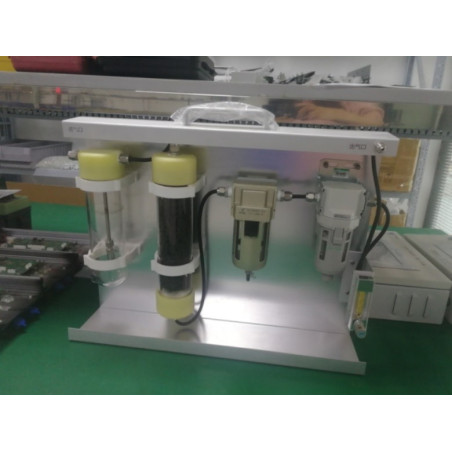

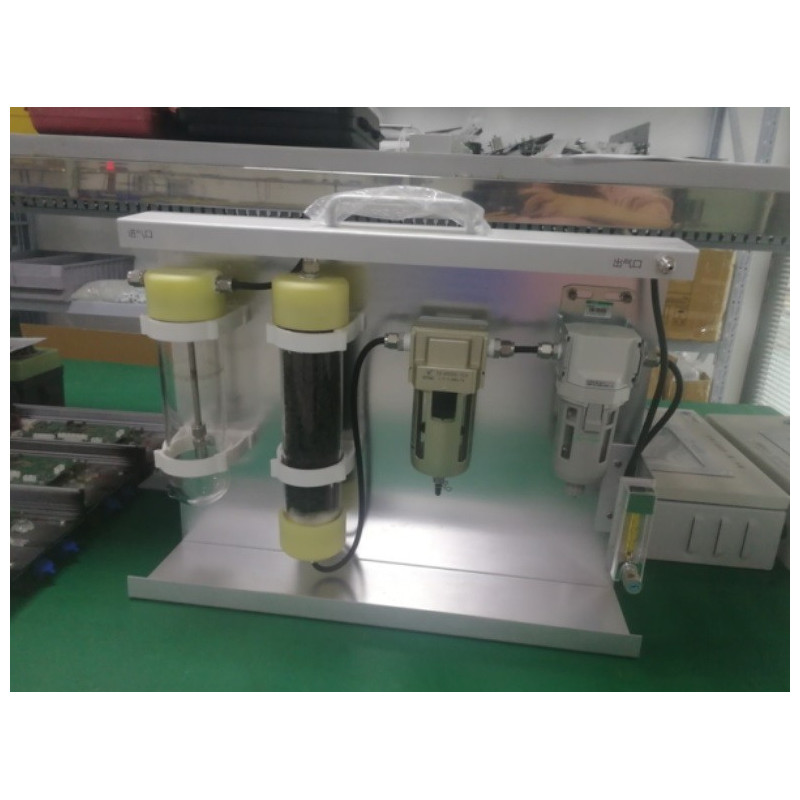

A unidade de pré-tratamento mostrada pelo fabricante pode incorporar um ou dois borbulhadores de água conforme a aplicação. A linha de pré-tratamento inclui entrada de gás por mangueira Ø6, borbulhador de água para lavagem e remoção de pó e alcatrão, filtro de carvão ativado para adsorver alcatrão residual, fixador do depurador e do filtro, filtro de gás para remover impurezas e separar vapor de água com precisão de filtragem de 1 μm, elemento filtrante substituível quando escurecido, rotâmetro para manter vazão em torno de 1 l/min e evitar danos ou desvios de medição, tampa superior para facilitar a troca da água ou do carvão ativado e saída por mangueira Ø6 para alimentar o analisador.

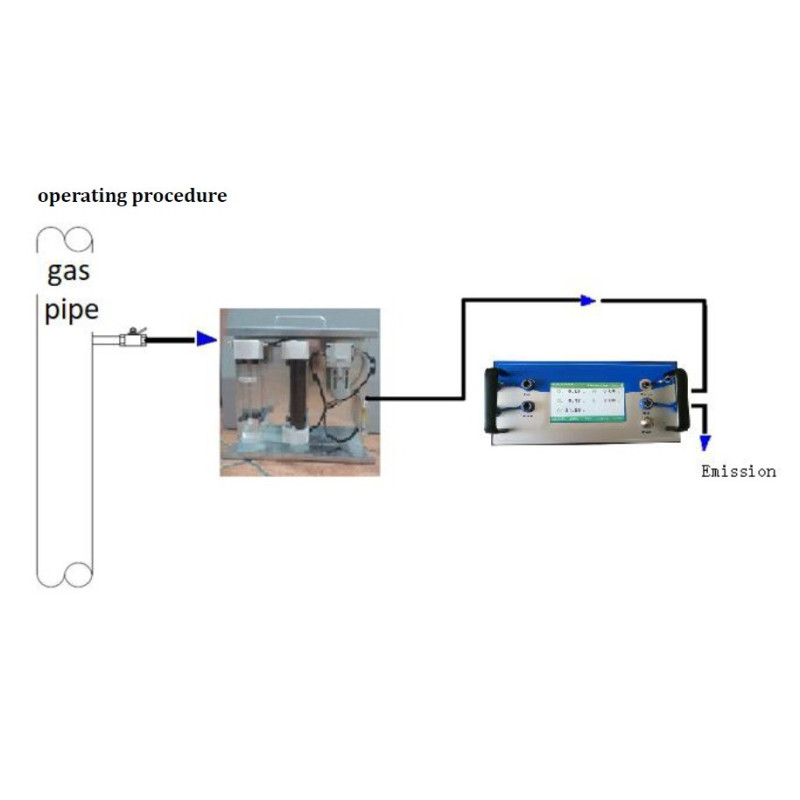

O fabricante também informa que a amostra é coletada da tubulação de processo, lavada em água para remover pó e alcatrão, passa por carvão ativado para reter resíduos, atravessa o filtro de gás para remoção de impurezas e umidade e então entra no analisador já condicionado. A linha de saída exaure o gás amostrado após a etapa de tratamento.
O cálculo de BTU também está disponível.
► Um instrumento para medir simultaneamente a concentração de volume de CH4, CO2, H2S, O2, H2, CO em Syngas.

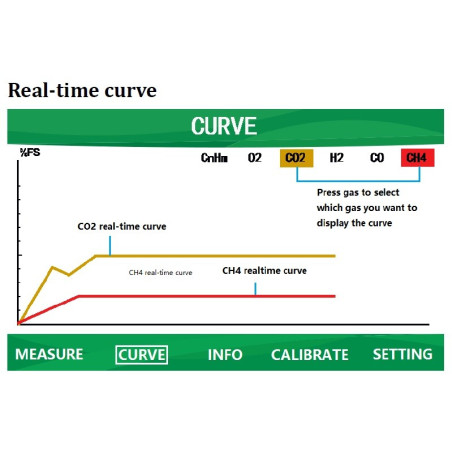

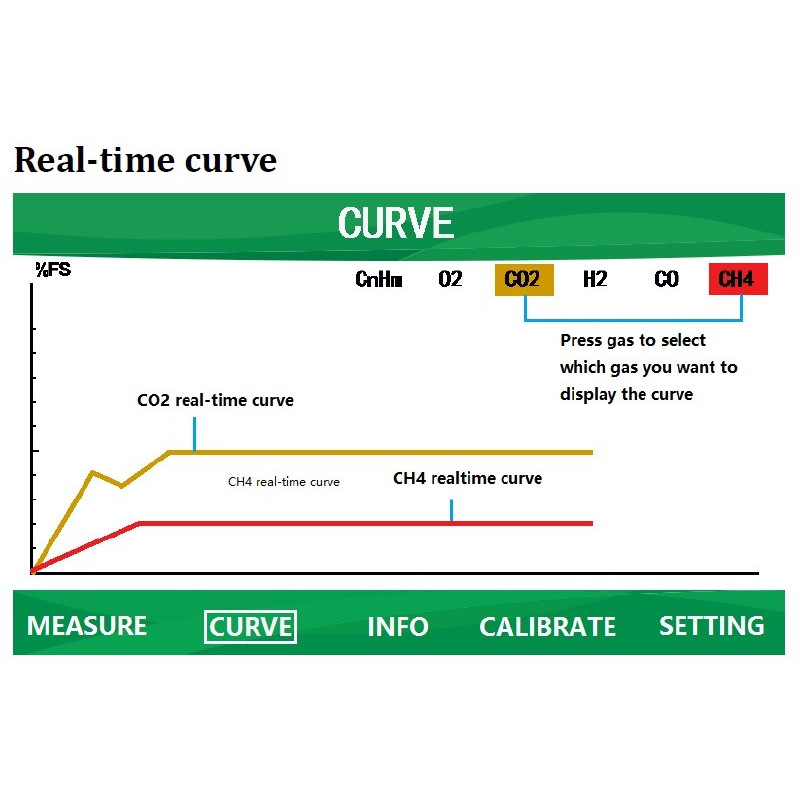

► A unidade possui uma tela de toque LCD TFT de 5 polegadas para interação humano-computador, display digital/curvo de concentração em tempo real, operação e uso simples.

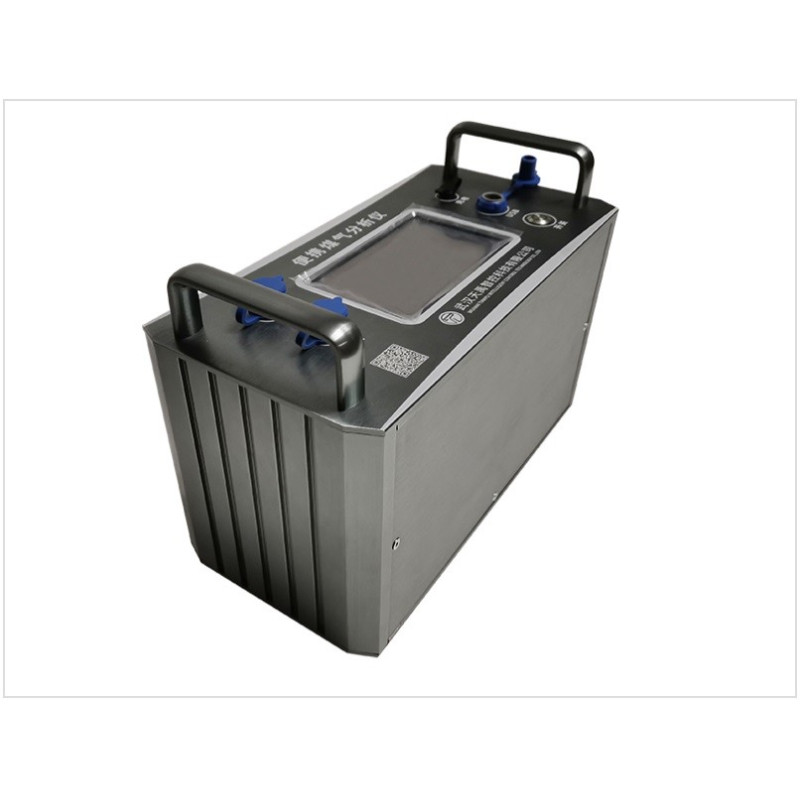

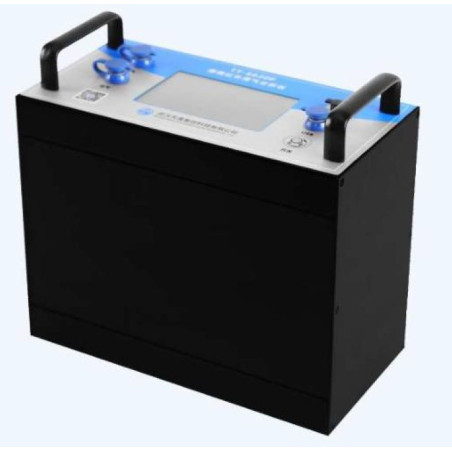

► Material de liga de alumínio, compacto e fácil de transportar (270X136X136mm).
► Salve dados históricos, ajuste o intervalo de tempo, a interface USB exporta a tabela de dados.
► Chave de partida suave, gerenciamento inteligente de energia da bateria, que evita que o instrumento funcione em condições de baixa potência.
► O menu de calibração e as configurações de valor de alarme são controlados por senha para evitar operação incorreta.
► Recuperação de uma chave de "configurações de fábrica", elimina a necessidade de retornar à fábrica para reparo após uso indevido.
Parâmetros técnicos
- Componentes medidos: CO2, CO, H2, O2, CH4 e CnHm opcional.
- Tecnologias de medição: NDIR para CO2, CO, CH4 e CnHm opcional; TCD para H2; ECD para O2.
- Faixa CO2: 0-5% a 100%.
- Faixa CO: 0-5% a 100%.
- Faixa H2: 0-5% a 100%.
- Faixa O2: 0-5% a 25%.
- Faixa CH4: 0-5% a 100%.
- Faixa CnHm: 0-5% a 10%.
- Resolução: 0,01%.
- Precisão: ≤2%.
- Máximo de componentes medidos simultaneamente: 6.
- Personalização de faixa: disponível sob solicitação.
- Tempo de resposta (TD+T90): <10 s para NDIR.
- Tempo de resposta indicado pelo fabricante: 15 min.
- Portas I/O: USB, RS485.
- Temperatura de trabalho: 0 a 50 °C.
- Umidade relativa: 5 a 85%.
- Pressão atmosférica ambiente: 86 a 108 kPa.
- Alimentação: AC 220 ±10% V, 50 Hz ±1 Hz.
- Peso: cerca de 4 kg.
Pré-tratamento da amostra
- Entrada: coleta do gás de amostragem da tubulação de processo por mangueira Ø6.
- Borbulhador de água: o gás é introduzido na água para remoção de pó e alcatrão por lavagem; a água não deve ultrapassar a linha máxima.
- Filtro de carvão ativado: adsorção do alcatrão residual.
- Clamper: fixação do lavador de água e do filtro de carvão ativado.
- Filtro de gás: remove impurezas e separa vapor de água; precisão de filtragem de 1 μm.
- Elemento filtrante: deve ser substituído quando escurecido.
- Rotâmetro: manter a vazão em torno de 1 l/min para evitar danos ao instrumento e erros de medição por excesso de fluxo.
- Tampa superior: facilita a troca de água ou carvão ativado.
- Saída: exaure o gás de amostragem e o envia ao analisador por mangueira Ø6.
.jpg)
Acessórios principais: Equipamento portátil de lavagem de gás de amostra para remoção de poeira/alcatrão/umidade, incluindo:
► 2 torres de lavagem para lavagem de alcatrão e poeira;
► 1 filtro com carvão ativado;
► 1 filtro de precisão, elemento filtrante de 0,3μm substituível;
► 1 regulador de fluxo, usado para controlar o fluxo de ar de admissão
► Instrumento portátil
► Dispositivo portátil de pré-tratamento
► Tubo de admissão e escape
► Cabo de sinal USB
► Carregador de energia
► Mochila de Instrumentos
- Tipo de Instrumento
- Analisador de Gás
- O instrumento mede:
- CO2/CO, H2, O2, CH4, CnHm opc.
