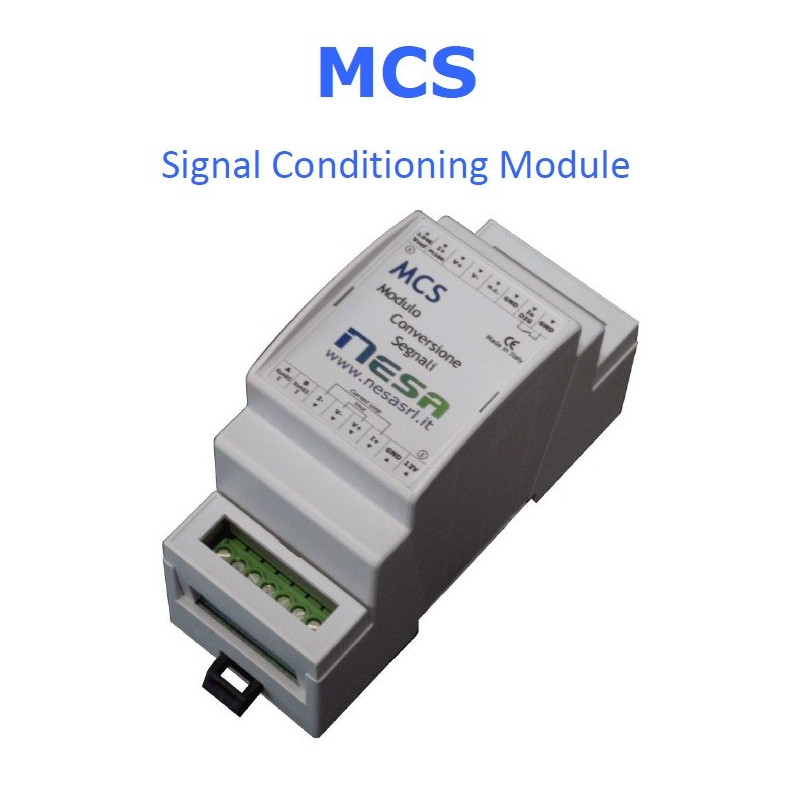

MCS-LIGHT Módulo de Condicionamento de Sinal para sensores Nesa

Graças a um sistema de conversão de altíssima resolução (18 bits) e um processador programável e de baixíssimo consumo de energia, é a interface ideal para transformar sinais de diferentes tipos gerados a partir de diversos instrumentos, sensores ou transdutores, em sinais padronizados, adequados para ser lido e / ou adquirido pelos dispositivos mais comuns do mercado, como data loggers, multímetros, computadores ou sistemas de processamento como PLC e DCS.

Uma vez que a faixa e o tipo de sinal elétrico de entrada (analógico ou digital) foram definidos, uma saída padrão pode ser selecionada e associada a uma faixa de medição específica. Por exemplo, os sinais Pt100 podem ser programados com diferentes intervalos (ou seja, -40 ° C a + 60 ° C e 0 a + 80 ° C), ligando-se à mesma saída (ou seja, 0 a 2 VCC) , ou para a mesma entrada associar saídas diferentes.

Selecionando a saída como tipo digital, é possível ter uma leitura em tempo real dos valores do sinal de entrada diretamente na linha RS485 (não isolada).

Com este dispositivo, também é possível criar sistemas de contagem "analógicos" que os redefinem automaticamente para zero se o contador exceder o valor de fundo de escala definido.

O aparelho é pré-calibrado por sistemas de alta precisão e programado a pedido do cliente.

Opcionalmente, é fornecida uma interface USB simples (USB-MCS-I) que inclui software e permite a associação direta de entrada - tipo de saída, ajuste de zero e amplitude.

• Sinais de entrada programáveis: Pt100, termopil, Volts até 2Vdc, Corrente 0 ÷ 20mA ou 4 ÷ 20mA, Frequência até 1000Hz, Contagem de impulsos (mínimo 1ms)
• Sinal de saída programável: tensão 0 ÷ 2Vdc; Corrente 0 ÷ 20mA ou 4 ÷ 20mA; Serial RS485 (linha de comando); Modbus serial RS485
• Resolução: 18 bits com mais de 262.000 pontos
• Condições de funcionamento: -40 ÷ + 80 ° C
• Montagem em trilho DIN
• Fonte de alimentação: 10 ÷ 30Vdc, (típico 4mA @ 12Vdc)

MATRIZ DE ENCOMENDA:
