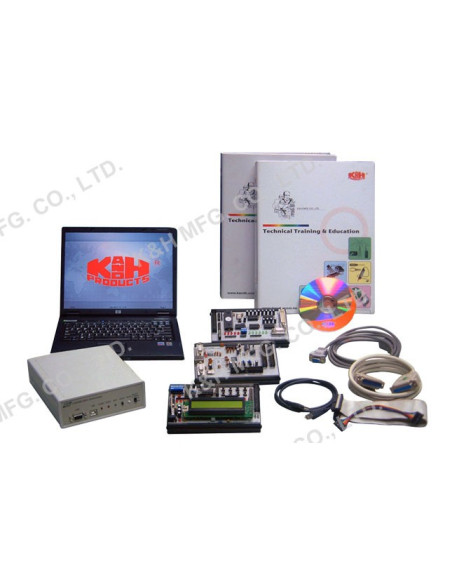

CIC-800A Laboratorio de Interfaz

Cada dispositivo de interfaz hereda diferentes especificaciones, como velocidad de transmisión, formato de datos, protocolo y aplicaciones. En consecuencia, los estudiantes pueden familiarizarse con cada tipo de dispositivo de interfaz.
El CIC-800A contiene módulos de interfaces de usos múltiples, incluidos el puerto en serie (RS-232C), el puerto paralelo (Centronics) y el bus serie universal (USB2.0) que se pueden usar para diversos dispositivos periféricos. Los módulos complementarios están disponibles para fines de experimentación. El firmware de la interfaz RS-232C y centronics adopta los módulos de chipset de Atmel y utiliza Microsoft C ++ 6.0 visual como herramientas de desarrollo.
El firmware de la interfaz USB 2.0 adopta los módulos de chipset de ciprés y utiliza Microsoft C ++ 6.0 visual como herramientas de desarrollo. Al aprender interfaces tradicionales y populares, los usuarios pueden cosechar los beneficios. Además, también proporcionamos códigos fuente y archivos de ejecución para seguir estudiando.

 Contiene protocolos de USB 2.0, RS-232C y Centronics

1. Interfaz USB

    (1) Cumplir con la especificación USB 2.0 de alta velocidad
    (2) Apoye cuatro tipos de transferencia: isócrono, a granel, control, interrupción
    (3) Proporcionar entorno de depuración y desarrollo: compilador de Keil C
    (4) Descargue directamente el firmware a través de la interfaz USB para soportar el funcionamiento del software y eliminar el requisitos de memoria de programa externa o ROM de máscara
    (5) Admite la operación ReNumeration para construir un punto final predestinado
    (6) Utilice el microcontrolador USB Cypress CY7C68013-100AC TQFP, compatible con 8051
    (7) Operar en modo independiente después de la descarga del programa de aplicación (con fuente de alimentación externa)
    (8) Proporcione el conector de expansión 8051 de 40 pines para simular puertos de E / S 8051 P0, P1 y P2
    (9) Proporcione dos puertos serie UART (uno para el depurador Keil C)
  (10) Proporcionar una interfaz de E / S de 3.3V


2. Interfaces RS-232C y Centronics
    El microcontrolador AVR8515 presenta:

    (1) Memoria de programa: 4K x 16 = 8K x 8 de In-System
         Flash programable (ISP), 1000 tiempos de escritura / borrado
    (2) 512 bytes de EEPROM programable en el sistema, 100000 tiempos de escritura / borrado
    (3) 32 líneas de E / S programables de tres estados (PA0-PA7, PB0-PB7, PC0-PC7, PD0-PD7)
    (4) 32 x 8 registros de trabajo de uso general
    (5) 512 bytes de SRAM
    (6) Voltajes de operación de 2.7 a 6.0 V, frecuencias operativas totalmente estáticas de 0 a 20 MHz
    (7) ciclo de instrucciones de 50 ns a 20 MHz
    (8) Un temporizador / contador de 8 bits con preescaler por separado
    (9) Un temporizador / contador de 16 bits con preescalador separado, modos de comparación / captura
  (10) Un puerto UART dúplex completo
  (11) Salida PWM dual de 8, 9 o 10 bits
  (12) Fuentes de interrupción internas y externas
  (13) Temporizador de vigilancia programable con oscilador en el chip
  (14) Comparador analógico en el chip
  (15) modos de baja potencia de inactividad y apagado
  (16) Bloqueo de programación para el programa flash y la seguridad de datos EEPROM
  (17) Unidad de E / S grande: sumidero de corriente de 20 mA (máx. 40 mA) y fuente de 10 mA a 5 V
  (18) Interfaz serial Master / slave SPI
  (19) 64K bytes de SRAM externa
  (20) La memoria del programa puede ser reprogramada por el cargador del ISP a través del puerto serial SPI

• Experimentos con USB

   (1) control de pantalla LED
   (2) control de pantalla de 7 segmentos
   (3) Control de interruptor táctil
   (4) pantalla LCM
   (5) ADC
   (6) DAC
   (7) UART
   (8) teclado USB
   (9) ratón USB


• Experimentos RS-232C / Centronics

   (1) Experimentos Centronics

         a. Salida digital

            - Salida de línea de datos
            - Salida de línea de control

         b. Entrada digital

            - Entrada de línea de estado
            - Salida de línea de datos


   (2) Experimentos RS-232C

         a. Entrada y salida digital

              - Salida de línea de control
              - Control de flash ligero
              - Entrada de línea de estado

         b. Transferencia de datos

              - Envío y recepción de datos
              - Recibir datos automáticamente
              - Aplicaciones de transferencia de datos
              - LED controlado por salida de datos TXD
              - RXD recibe datos
              - Envío y recepción de datos sincrónicamente
              - Recepción de datos del interruptor DIP
              - Recepción de datos del teclado
              - Aplicación DAC - salida de datos
              - Voltímetro digital con entrada de datos ADC
              - Visualización de forma de onda con entrada de datos ADC
              - Envío y recepción de datos binarios (asociado a la visualización de 7
               segmentos y teclado)
             - Envío y recepción de código de caracteres ASCII (asociado a 20 x 2
                LCD de personaje)
             - Envío y recepción de cadenas de caracteres (asociado a 20 x 2
               LCD de personaje)
             - Cambios en las tasas de baudios
