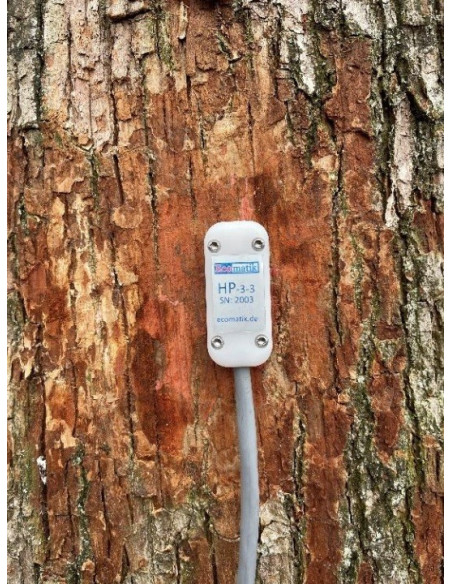

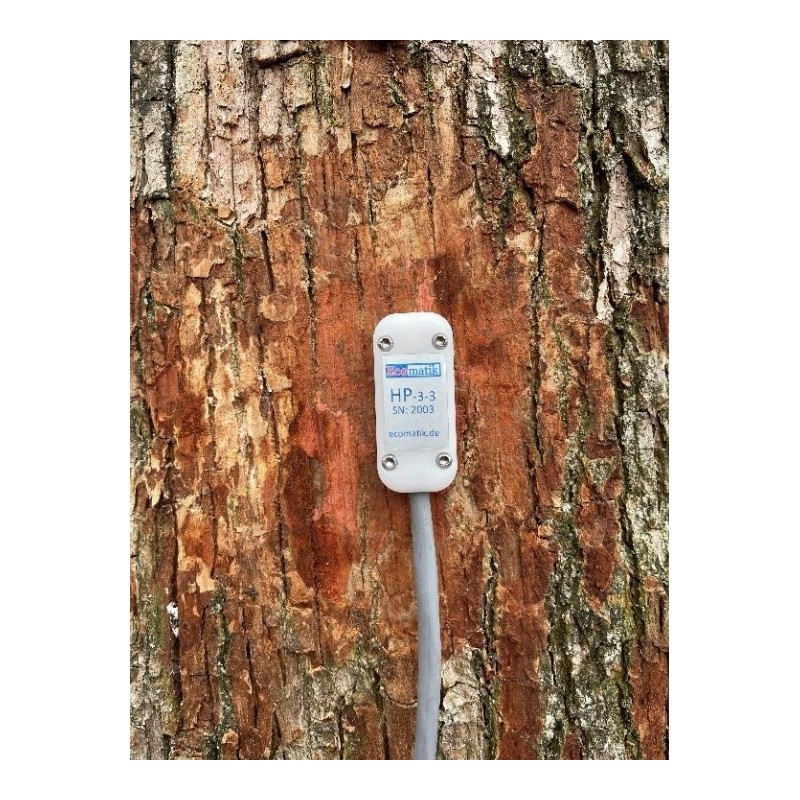

Ecomatik SF-HP Sensores de flujo de savia de pulso de calor

En comparación con los métodos TDP, el consumo de energía de un sensor de flujo de savia HP se reduce drásticamente. Esto permite el uso de este tipo de sensores de flujo de savia también en aplicaciones que funcionan con baterías de baja potencia, como en el campo de IoT (ver IoP).

Ecomatik ofrece las siguientes versiones:

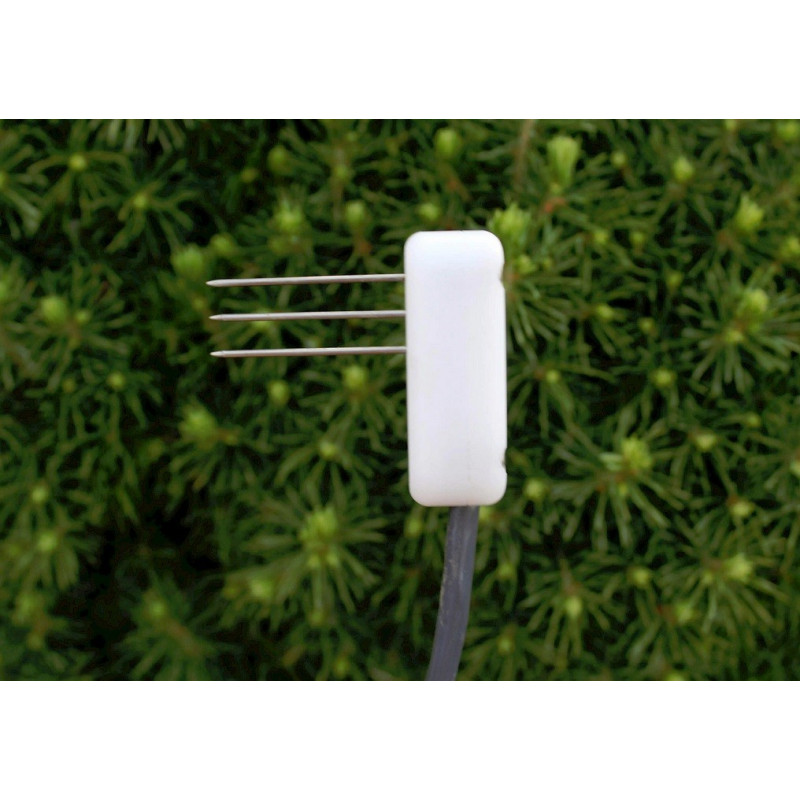

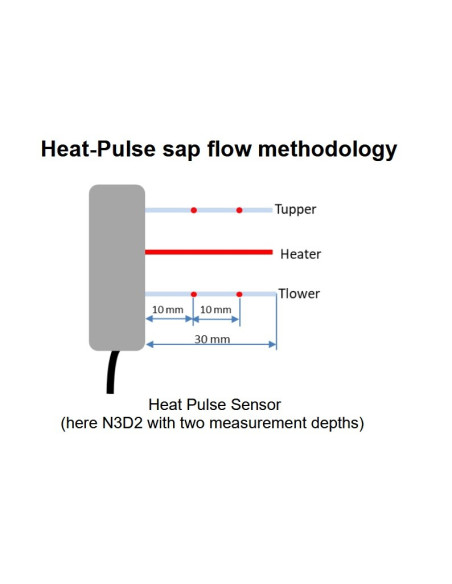

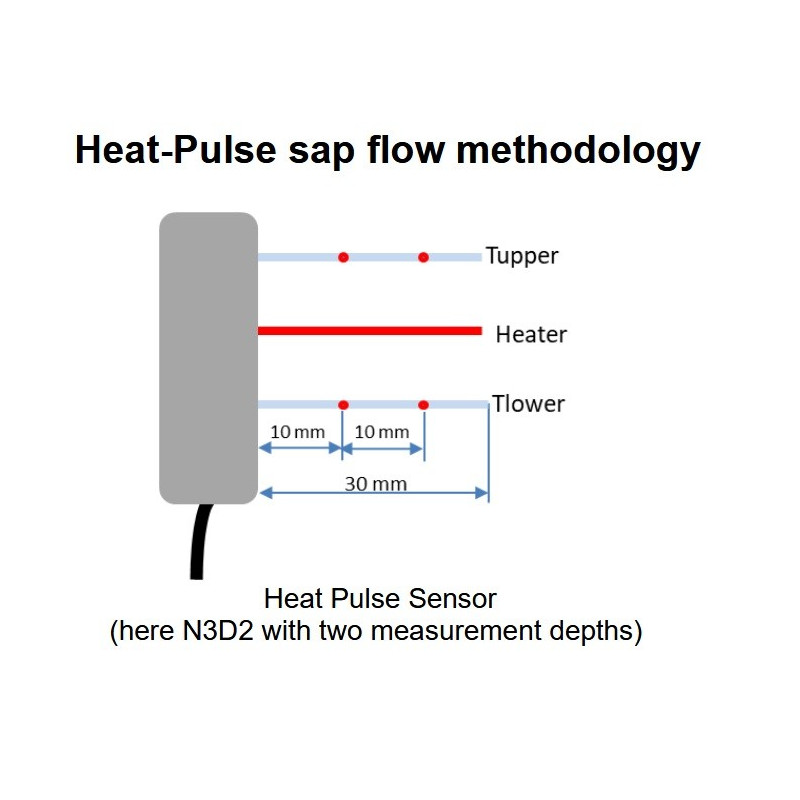

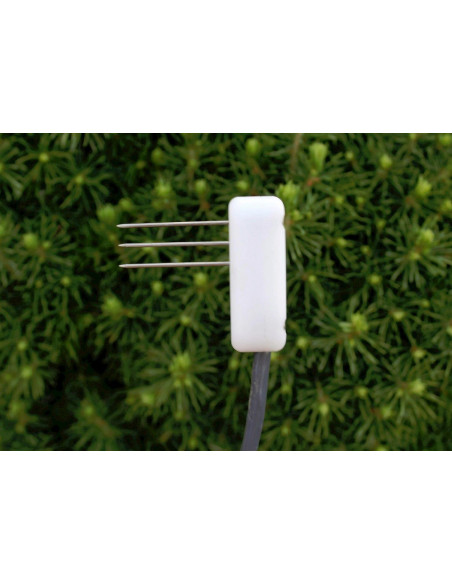

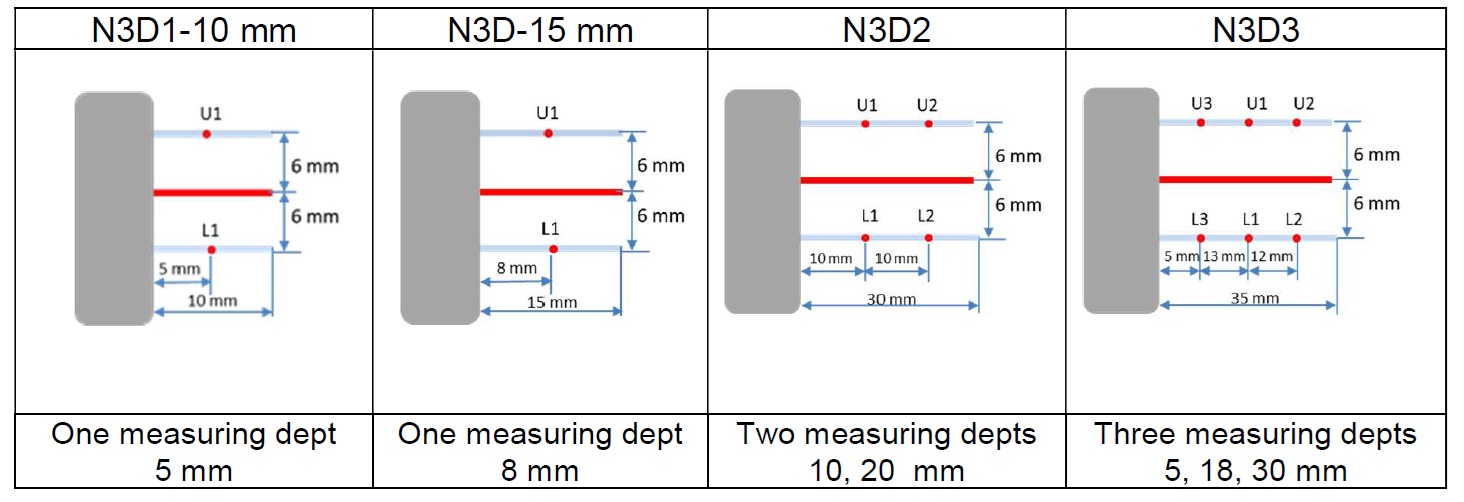

► SF-HP-N3D2: tiene tres agujas sensoras de 30 mm de largo. Las agujas de medición superior e inferior están cada una separadas 6 mm de la aguja de calentamiento central. Cada uno tiene dos puntos de medición a 10 mm y 20 mm del cabezal del sensor.
► SF-HP-N3D3: tiene tres agujas sensoras de 35 mm de largo. Las agujas de medición superior e inferior están cada una separadas 6 mm de la aguja de calentamiento central. Cada uno tiene tres puntos de medición a la misma distancia entre sí ya 5 mm, 17,5 mm y 30 mm del cabezal del sensor.

Podemos fabricar longitudes de aguja y posiciones de punto de medición personalizadas (por ejemplo, para diámetros de planta pequeños) bajo pedido.

Registradores de datos y otros accesorios:

Desde redes de medición pequeñas y compactas hasta extensas, Ecomatik ofrece varias soluciones de sistemas completos para la adquisición de datos de sensores en cualquier tamaño deseado:

     Maxi-Systems (por ejemplo, estación registradora de datos Campbell)

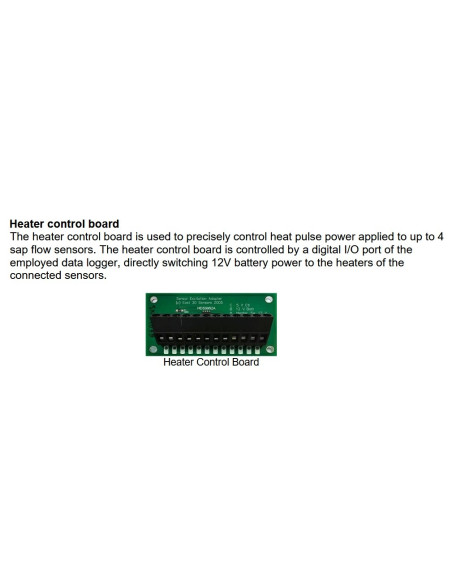

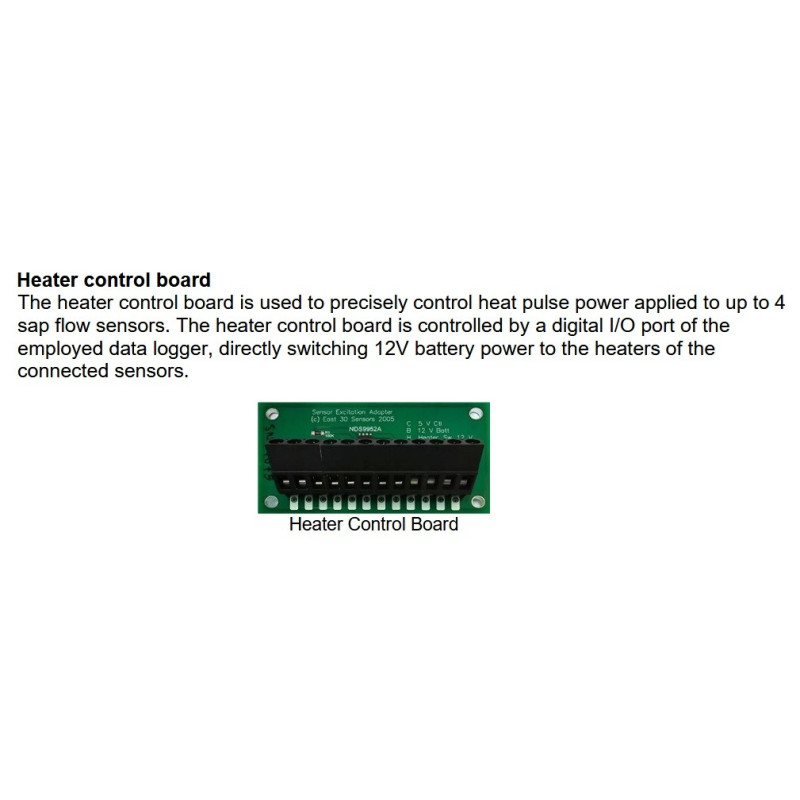

Además de un registrador de datos adecuado, el funcionamiento de los sensores de flujo de savia de pulso de calor requiere un elemento de control de calefacción que es controlado por el registrador y aplica el pulso de corriente eléctrica para las agujas de calentamiento de los sensores de flujo de savia de pulso de calor conectados.

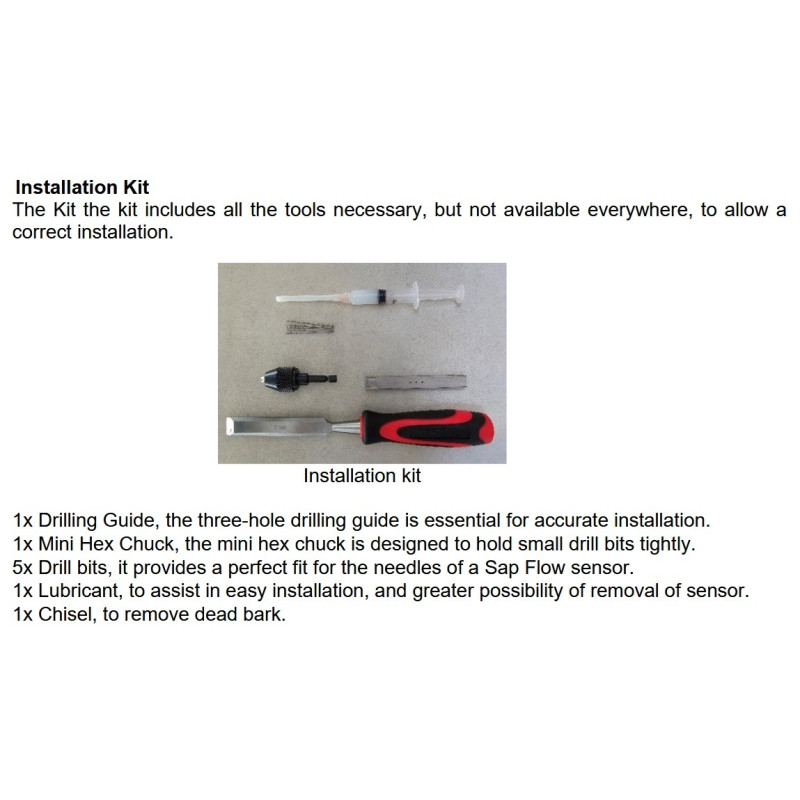

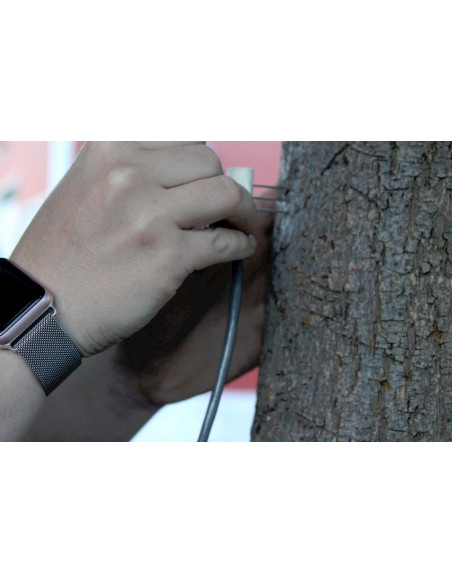

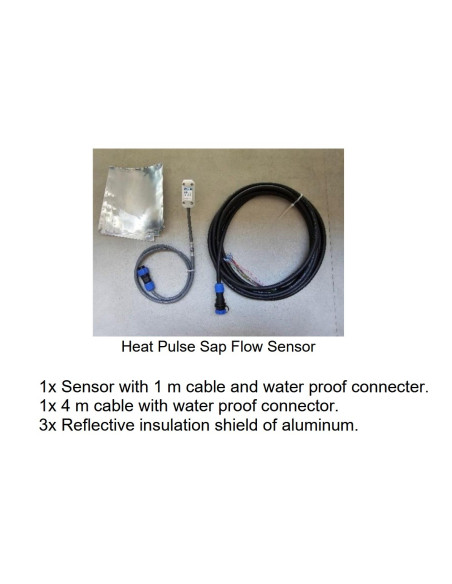

Se requieren herramientas y materiales adicionales para la instalación (guía de perforación, broca especial para una instalación precisa y el mejor ajuste de la aguja, mini mandril hexagonal para sujetar la broca de forma segura mientras se perfora, aislamiento reflectante para regular la temperatura).
Todos los accesorios, herramientas y materiales necesarios también se pueden obtener de Ecomatik. Si solicita un sistema completo de flujo de jugo Heat-Pulse, todos los componentes necesarios ya están instalados, cableados y preconfigurados en una caja registradora.

Notas:
Según el método de medición utilizado, el funcionamiento de los sensores de flujo de savia por pulsos de calor requiere una lectura más o menos compleja, precisa en el tiempo y de alta frecuencia (al menos cada 500 mseg) del 6 (SF-HP-N3D3) o 4 ( SF-HP-N3D2) salidas de sensor, así como una aplicación sincronizada con precisión del pulso de calor.
El requisito para la medición analógica es una resolución sin ruido de al menos 0,01 °C. Todos los sistemas de registro de Campbell Scientific son adecuados para operar nuestros sensores de flujo de savia de pulso de calor.

En caso de dudas sobre la compatibilidad de su registrador de datos existente, no dude en contactarnos.

Ventajas de los sensores de Flujo de Savia HP-Sap
► Consumo de energía significativamente menor en comparación con los sensores de flujo de jugo con calentamiento constante (ejemplo, sensores TDP como SF-G ó SF-L).
► Están equipados con varios puntos de medición en cada aguja de medición, se puede registrar el perfil de profundidad de flujo de savia radial.
► El diseño del sensor de tres hilos permite determinar la dirección del flujo, es decir, también la detección de reflujos hacia abajo, así como el uso del "Enfoque de método dual" que combina las ventajas de los métodos de medición HRM y Tmax y, por lo tanto, permite mediciones precisas en todo el espectro, desde velocidades de flujo de jugo lentas a rápidas.
► El principio de medición en sí mismo es menos susceptible a los gradientes de temperatura naturales en comparación con los sensores TDP.
► La señal de salida analógica es mucho más fuerte (en el rango de voltios) que con los sensores TDP (señales en el rango de 1 milivoltio), por lo tanto, los requisitos relevantes para las especificaciones del registrador de datos son mucho más bajos.
► Los sensores de flujo de Savia HP-Sap son muy robustos.

Límites de los sensores de Flujo de Savia HP-Sap
► Las medidas no se pueden tomar de forma continua, es decir, la resolución de tiempo máxima está en el rango de 10 a 15 minutos.
► Dependiendo del método de medición utilizado (por ejemplo, HRM, Tmax o DMA), el control del sensor y el procesamiento de los datos del sensor generados durante la medición es relativamente complejo.
► Por lo tanto, los requisitos del registrador de datos son altos en términos de frecuencia de medición, programabilidad flexible y procesamiento de datos (se recomienda Campbell Scientific Logger, o nuestra próxima interfaz múltiple disponible para la integración a través de, por ejemplo, RS485).
► Especialmente en el caso de los métodos Tmax y DMA, el registrador de datos requiere una resolución de medición de 0,01 °C y una frecuencia de medición de al menos 120 Hz durante la medición.
► Según el modelo de sensor implementado, se requieren 4 (SF-HP-N3-D2) o 6 (SF-HP-N3-D3) canales de medición.

Modelos adecuados para el diámetro del tallo:
SF-HP-N3D3 > 35 mm
SF-HP-N3D2 > 30mm
Sensor SF-HP personalizado bajo pedido < 30 mm
