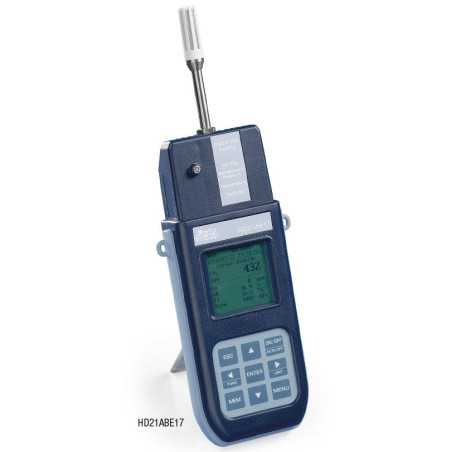

HD21ABE17 Analizador Calidad de Aire en interior

El Registrador de Datos HD21AB17 mide:
• Dióxido de carbono CO2
• Monóxido de carbono CO
• Presión Atmosférica
• Temperatura
• Humedad relativa
Y calcula:
• Punto de rocío
• Temperatura de bulbo húmedo
• Humedad absoluta
• Relación de mezcla
• Entalpía

HD21AB17 es un datalogger que puede memorizar 67600 datos divididos en 64 bloques, usa el software DeltaLog10 de la versión 0.1.5.3.
Normas de referencia: ASHRAE 62.1 – 2004, Decreto Ley 81/2008.
Estas regulaciones se aplican a todos los espacios confinados que pueden ser utilizados por personas. Se incluyen cocinas, baños, vestuarios y piscinas, debido a la presencia de alta humedad. Debe tener en cuenta, en lo que respecta a la calidad del aire, posibles contaminantes químicos, físicos y biológicos.
Los instrumentos tienen un visualizador gráfico grande con matriz de puntos y una resolución de 160x160 puntos.

Sus aplicaciones típicas son:
• Medición IAQ (Indoor Air Quality, es decir, Calidad del aire en los cuartos confinantes) y condiciones de confort en las escuelas, en las oficinas y cuartos.
• Análisis y estudio de la síndrome del edificio enfermo (Sick Building Syndrome) y lo que llega de estas situaciones.
• Comprueba de la eficiencia del sistema HVAC (Heating, Ventilation and Air
Conditioning, es decir, Calefacción, Ventilación y Acondicionamiento del Aire).
• Examen de las condiciones de IAQ en las empresas para optimizar el microclima y mejorar la productividad.
• Comprueobaciones en Automatización de Edificios.

Datos técnicos de los sensores

Dióxido de carbono CO2
Sensor:  NDIR con doble longitud de onda
Campo de medición: 0 … 5000 ppm
Campo de trabajo del sensor: -5 … 50°C
Precisión: ±50 ppm+3% de la medición
Resolución: 1 ppm
Dependencia de la temperatura: 0.1%f.s./°C
Tiempo de respuesta (T90): < 120 sec. (velocidad aire = 2 m/seg.)
Estabilidad por largas temporadas: 5% de la medición/5años

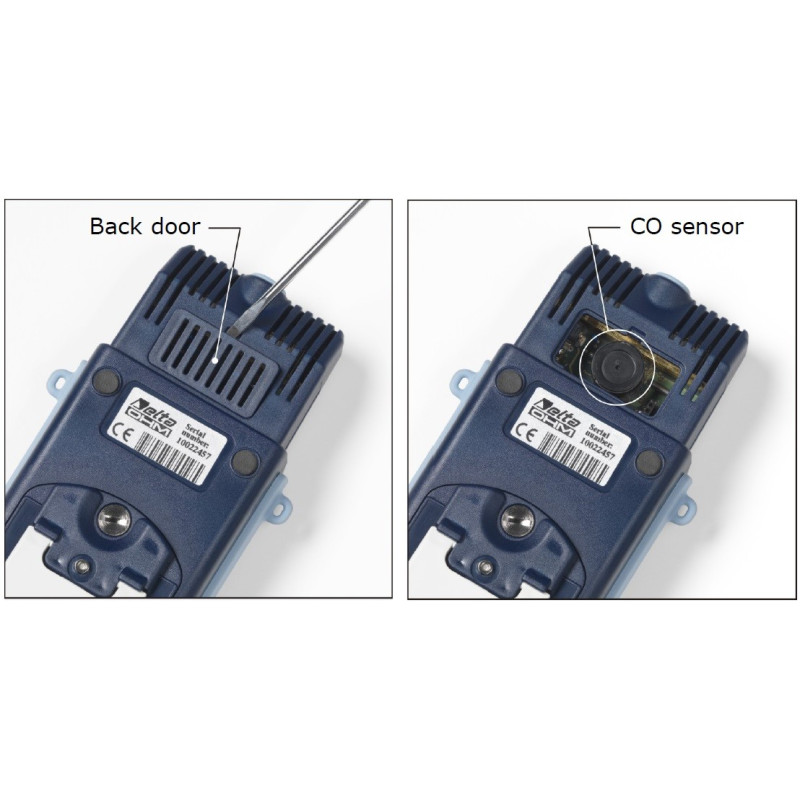

Monóxido de carbono CO
Sensor: Celda electroquímica
Campo de medición: 0 … 500 ppm
Campo de trabajo del sensor: -5 … 50°C
Precisión: ±3 ppm+3% de la medición
Resolución: 1 ppm
Tiempo de respuesta (T90): < 50 seg.
Estabilidad por largas temporadas: 5% de la medición/año
Duración esperada: > 5 años en condiciones ambientales normales

Presión atmosférica Patm
Tipo de sensor: piezo-resistivo
Campo de medición: 750 … 1100 hPa
Precisión: ±1.5 hPa @ 25°C
Resolución: 1 hPa
Estabilidad por largas temporadas: 2 hPa/año
Deriva en temperatura: ±3 hPa con temperatura -20 … +60 °C

Humedad Relativa HR
Tipo de sensor: Capacitivo
Protección del sensor: Filtro en red de acero INOXIDABLE (bajo pedido, filtro P6 en AISI 316 sinterizado de 20μm o filtro P7 en
                                    PTFE sinterizado de 10μm)
Campo de medición: 0 … 100 % HR
Campo de trabajo del sensor: -20 … +60°C
Precisión: ±2% (10÷90% HR) ±2.5% en el restante campo
Resolución: 0.1°C
Dependencia de la temperatura: ±2% en todo el intervalo de temperatura
Histéresis y repetitividad: 1% HR
Tiempo de respuesta (T90): < 20 seg. (velocidad aire = 2 m/seg.) sin  filtro
Estabilidad por largas temporadas: 1%/año

Temperatura T
Tipo de sensor: NTC 10kΩ
Campo de medición: -20°C…+60°C
Precisión: ±0.2°C ±0.15% de la medición
Resolución: 0.1°C
Tiempo de respuesta (T90): < 30 sec. (velocidad aire = 2 m/seg.)
Estabilidad por largas temporadas: 0.1°C/año

Instrumento:
Dimensiones (Longitud x Ancho x Altitud):210x90x40 mm (HD21AB)
Peso: 470 g (con baterias)
Materiales: ABS, goma
Visualizador: Retro iluminado, con matriz de puntos 160x160 puntos, area visible 52x42 mm

Condiciones operativas
Temperatura operativa: -5 … 50°C
Temperatura de almacenamiento: -25 … 65°C
Humedad de trabajo relativa: 0 … 85% HR sin condensacion
Incertidumbre del instrumento:  ± 1 digit @ 20°C

Alimentación
Adaptador de red: (cod. SWD10) 12Vdc/1A
Baterias: Pack 4 pilas AA de 1,2V recargables (NiMH)
Autonomia: 8 horas de funcionamiento continuo en modalidad de medicion
Corriente absorbida con el instrumento apagado: < 45uA

Seguridad de los datos guardados:  Ilimitada

Interfaz serie
Enchufe: mini-USB
Tipo: USB 1.1 o 2.0 no aisladas
Baud rate: 460800Bit de datos: 8
Paridad: Ninguna
Bit de arrastre: 1
Control del flujo: Xon-Xoff
Longitud del cable: max. 5m

Memoria: dividida en 64 bloques.
Capacidad de memoria: 67600 memorizaciones.
Intervalo de memorización elegible entre: 15, 30 segundos, 1, 2, 5, 10, 15, 20, 30 minutos y 1 hora.
