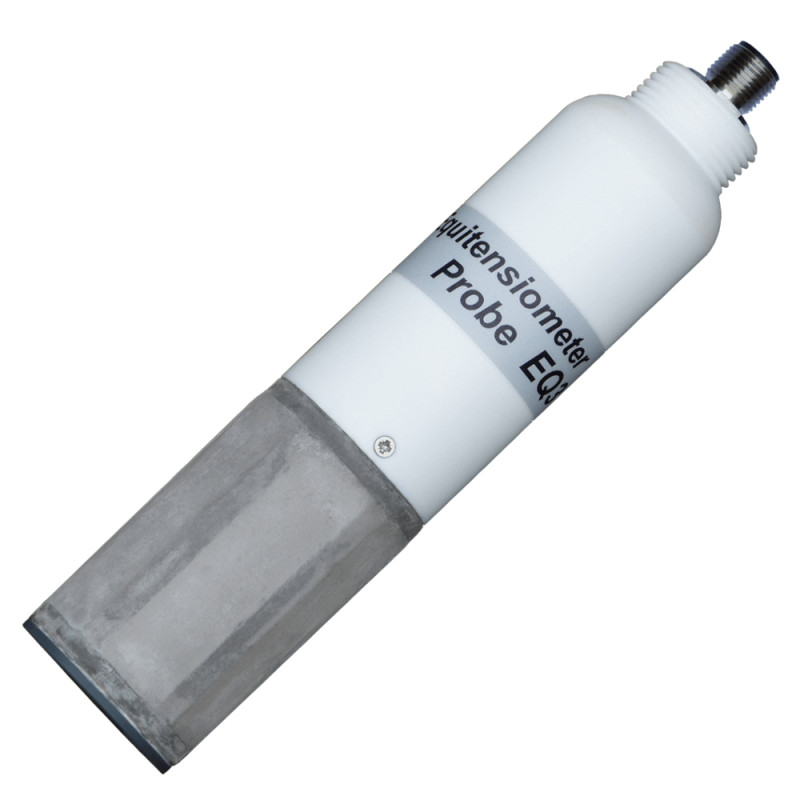

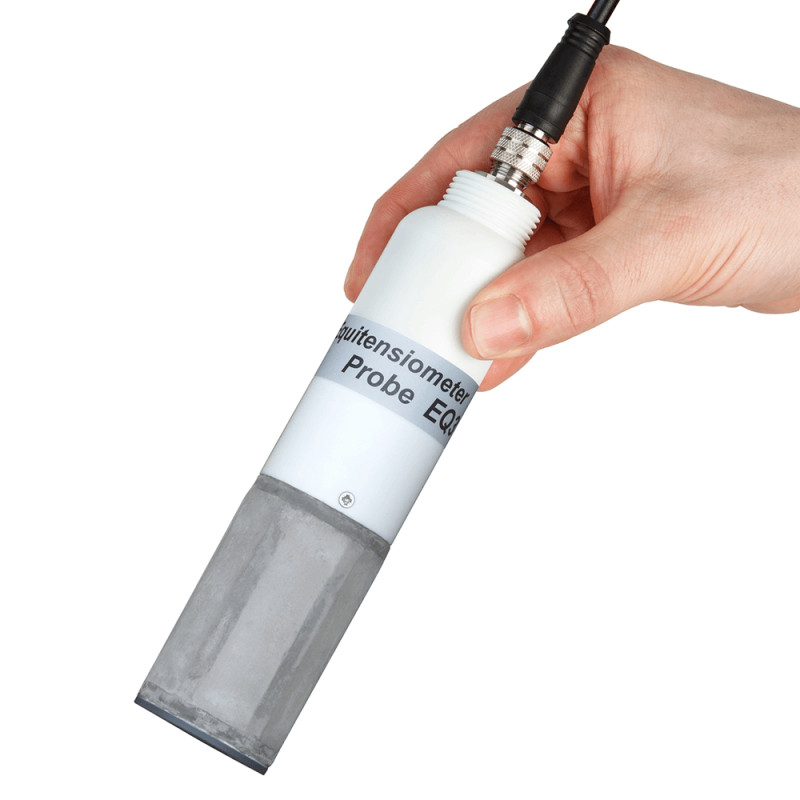

EQ3 Equitensiómetro para medir el Potencial Matricial

Referencia:

Fabricante: Delta T

Condición: Nuevo

Equitensiómetro: Sensor de potencial matricial del suelo

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

990,00 €

sin IVA

Cantidad

Cable de Extensión

Cables

Añadir a la lista de deseos

General
Especificaciones
APLICACIONES
CABLES Y CABLES DE EXTENSIÓN
Ficha técnica
Descargar

El Sensor mide:	Potencial matricial
Señal de Salida:	0-1V diferenial
Alimentación:	5 a 15V, 20mA durante 1s

EQ3 Manual Descargar (1.37M)

► El EQ3 utiliza tecnología ThetaProbe líder en su clase para evitar los muchos problemas de los tensiómetros llenos de agua. Mide el potencial hídrico (potencial matricial) en el rango de 0 a -1000 kPa y proporciona una salida registrable precisa. Es particularmente adecuado para su uso en suelos secos.

► Cómo funciona:
El tensiómetro EQ3 ofrece un funcionamiento sin mantenimiento en un amplio rango de potencial de agua del suelo. Proporciona mediciones fiables del potencial matricial, así como de la temperatura del suelo.

Las varillas de medición EQ3s están incrustadas en un material poroso (el cuerpo de equilibrio). Este material tiene una relación estable y conocida entre el contenido de agua y el potencial matricial.
Cuando el tensiómetro EQ3 se inserta en el suelo, el potencial matricial dentro del cuerpo de equilibrio se equilibra con el de los suelos circundantes.
El contenido de agua del material matricial se mide directamente con el EQ3, y esto se puede convertir en el potencial matricial del suelo circundante utilizando la curva de calibración suministrada con cada Equitensiómetro.

► Instalación y uso:

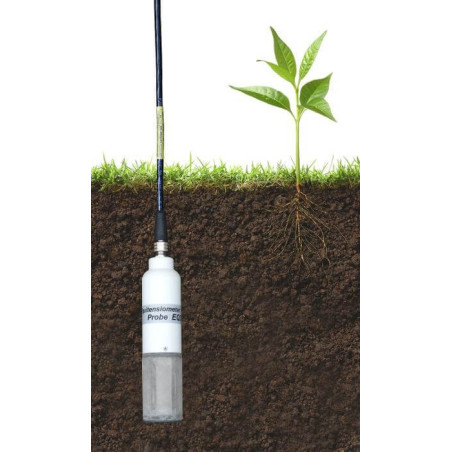

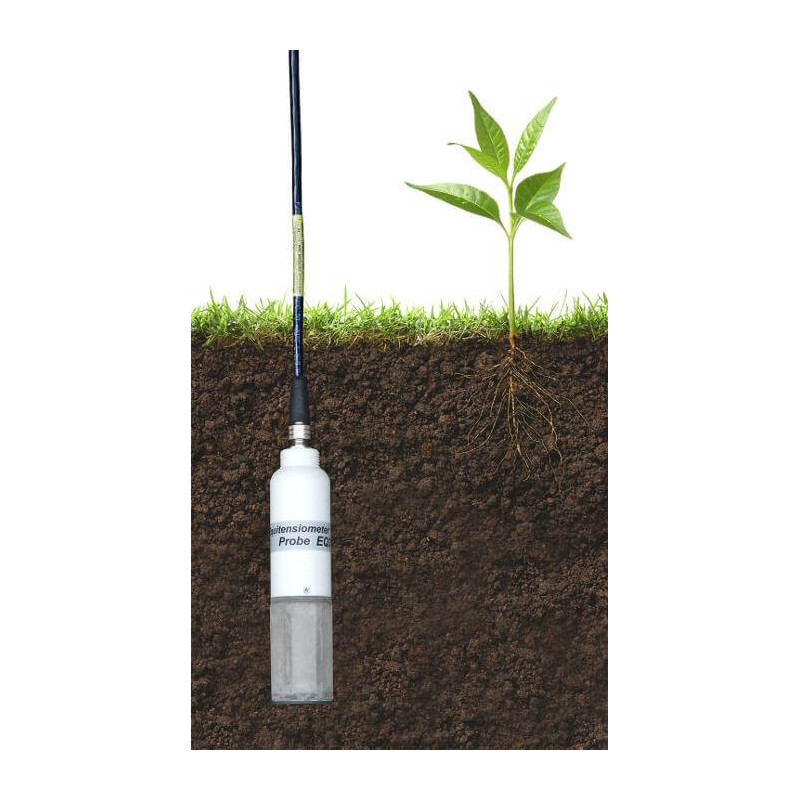

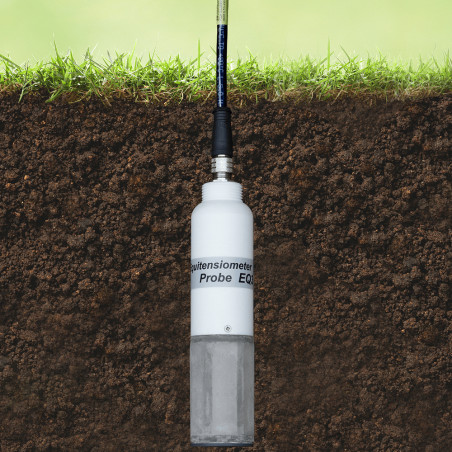

El tensiómetro EQ3 es enterrable (IP68) y no requiere mantenimiento.
La unidad se puede insertar en los agujeros previstos o colocarse en la pared de una zanja (que luego se rellena con cuidado).
Los tubos de extensión opcionales ayudan a desplegar y retirar cuando se entierra en profundidad.

El EQ3 es una unidad robusta, libre de mantenimiento (no requiere recarga, desgasificación o relleno), resistente a las heladas y de baja potencia. Esto significa que puede dejarse instalado en sitios remotos durante largos períodos de tiempo.
En tales casos, es posible acceder a los datos del sensor de forma inalámbrica a través de un módem, utilizando un registrador de datos como el Delta-T GP2.

Tenga en cuenta que, a pesar de sus muchas ventajas, el EQ3 no debe verse como un sensor de respuesta rápida que cubre la gama completa de potenciales hídricos con alta precisión.
Tal sensor aún no existe. El tiempo de equilibrio de EQ3 suele ser de varias horas.

► Registro de datos:
El EQ3 puede ser registrado por cualquier registrador de datos Delta-T, incluido el potente GP2.
También es compatible con los registradores de datos de muchos otros fabricantes.
El EQ3 también se puede usar con un medidor de humedad HH2, pero solo se muestra la salida de milivoltios sin convertir y la lectura de temperatura no está disponible.

► Nuevas funciones
La incorporación de un sensor termistor al EQ3 permite el registro simultáneo de la temperatura del suelo y el potencial hídrico. Un nuevo sistema de cableado hace que sea muy fácil extender o reemplazar cables, ofreciendo una opción de extensiones de 1 m, 5 m, 10 m y 25 m. Los cables y conectores EQ3 son enterrables (IP68).

Especificaciones del EQ3
Matric Potential
Precisión	±10kPa over 0 to -100kPa, ±5% of reading over -100 to -1000kPa
Rango de medida	0 to-1000kPa (-10bar)
Tipos de Suelo	Not detectable if the change of matric potential is slower than 0.1kPa/min
Soil types	Suitable for all non-saline soil types
Señal de Salidal	0-1V differential, non-linear. (Calibration data and graph supplied with each sensor)
Salida compatible con	GP1, GP2, DL6, DL2e, HH2
Temperatura (EQ3 must be fully buried to accurately measure soil temp)
Precisión Sensor	±0.5°C over 0-40°C not including logger or cabling error
Salida	Resistance: 5.8kΩ to 28kΩ
Salida compatible con	GP1, GP2, DL6 ^¹, DL2e, HH2
Cabling error contribution (for temperature readings)	Negligible for GP1, GP2 & DL6 (100m cable limit) Negligible for DL2e (with 5m cable)²

Longitud máx del cable	100m (GP1, GP2 & DL6 data loggers) 100m (DL2e: water content measurement) 25m (DL2e: temperature measurement)
Power requirement	5 to 15V, 20mA for 1s
Rango Operativo	-0 to +40°C (Not damaged by use in frozen soils)
Entorno	IP68
Dimensiones/peso	181mm x 40.5mm dia./260 gm (without cable)

► Aplicaciones:
El Equitensiómetro EQ3 es ideal para el monitoreo estático a largo plazo del potencial hídrico en suelos y sustratos. Incluso se puede dejar instalado en suelos congelados.
Las aplicaciones típicas del EQ3 incluyen investigación ambiental, de plantas, suelos, ecología y geociencias, así como aplicaciones de ingeniería civil y agricultura.

El rango completo del EQ3 es de 0 a -1000 kPa, pero la mejor precisión se logra entre -100 y -500 kPa. Esto lo hace muy adecuado para los estudios de estrés hídrico de las plantas, incluso en suelos muy secos.

Cable de conexión para EQ3:
► SMSC/lw-05 Cable SMS 5m, hilo largo desnudo IP68 Conector M12 (f) a hilo desnudo. Cables voladores de 200 mm.
Este cable también conecta: Sensor de humedad del suelo WET150, ML3, SM150T, EQ3 o PR2 SDI-12 para registradores de datos.

Cables de Extensión:
► EXT/5W-01 Cable de extensión de 1 m, 5 vías M12
► EXT/5W-05 Cable de extensión de 5 m, 5 vías M12
► EXT/5W-10 Cable de extensión de 10 m, 5 vías M12
► EXT/5W-25 Cable de extensión de 25 m, 5 vías M12

► La gama de cables EXT/5W-xx se puede conectar entre sí para crear recorridos de cable de la longitud requerida.
► El cable EXT/5W-xx final se conecta a un cable SMSC/lw-05 (cables desnudos adecuados para conexiones a un registrador de datos).
► Los cables EXT/5W son compatibles con los sensores de humedad del suelo ML3, SM150T, EQ3 y PR2 SDI-12 y con la red de cables GP2
► Todos los cables son conector IP68 M12 (f) a conector IP68 M12 (m).
